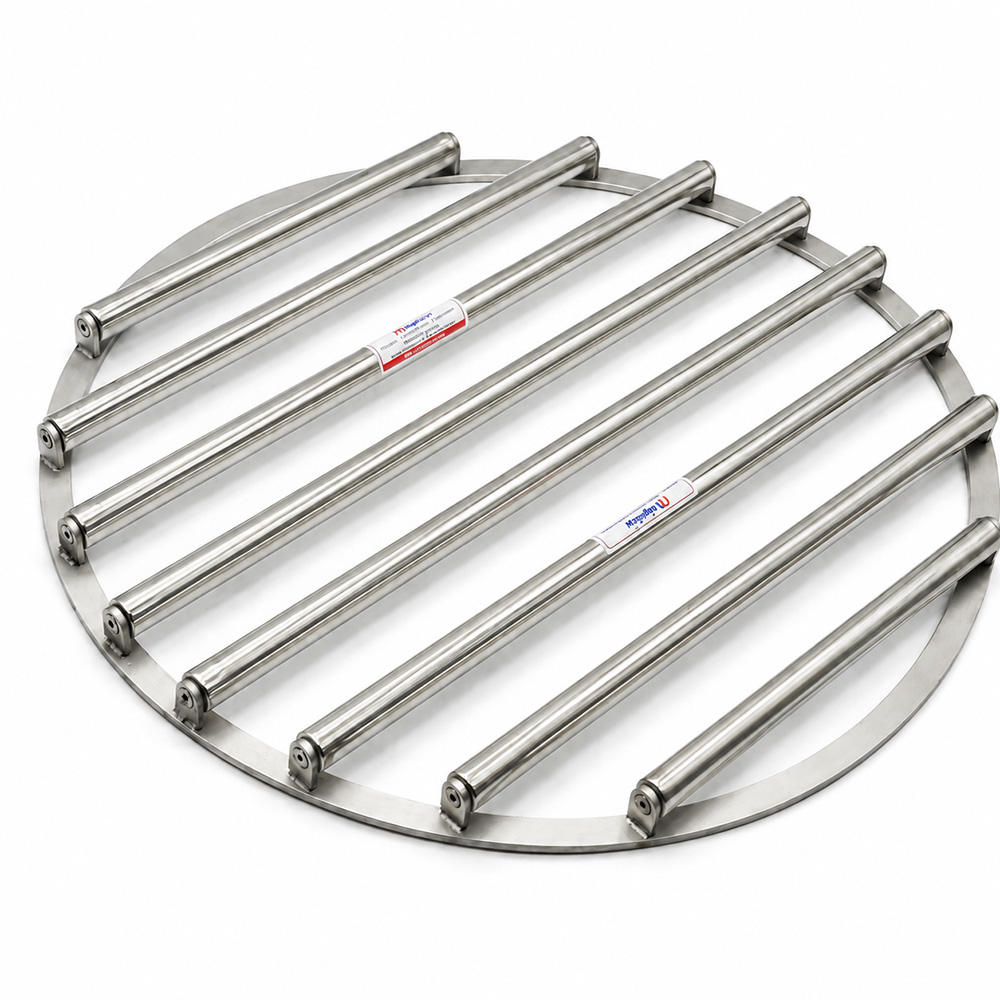

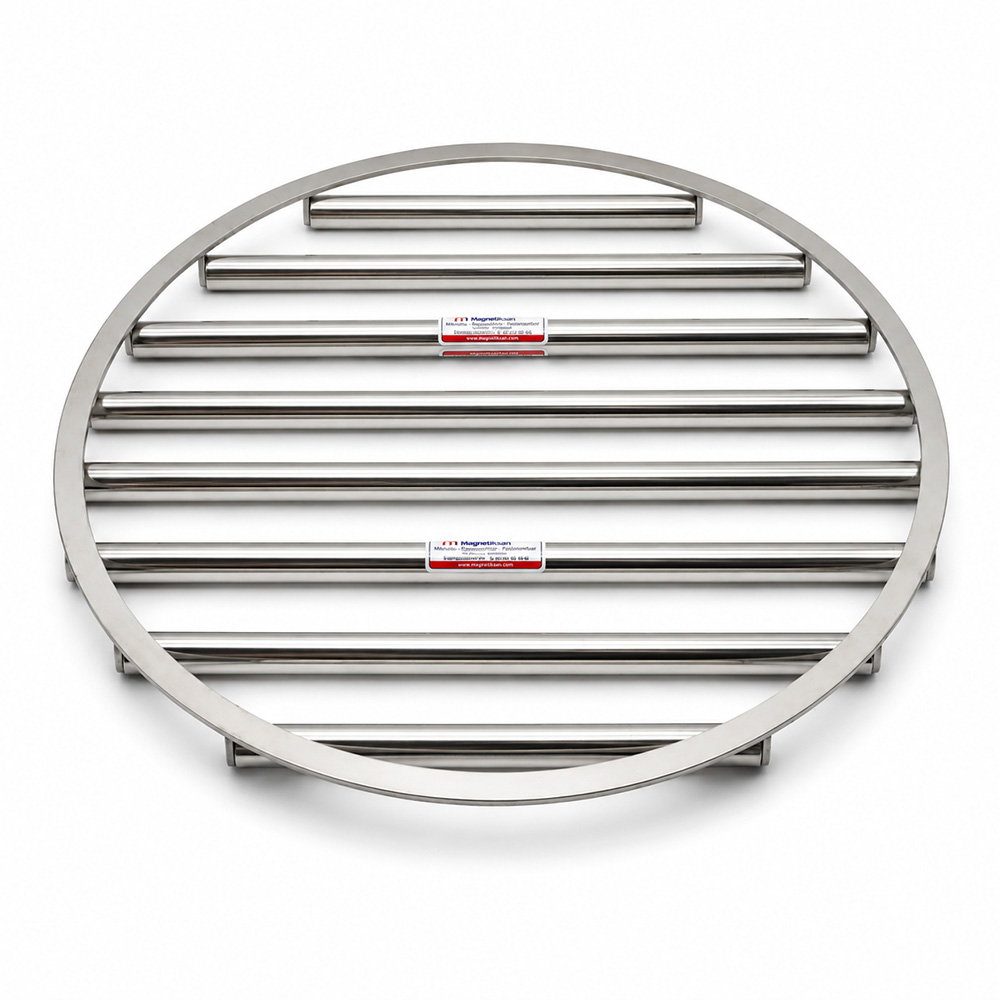

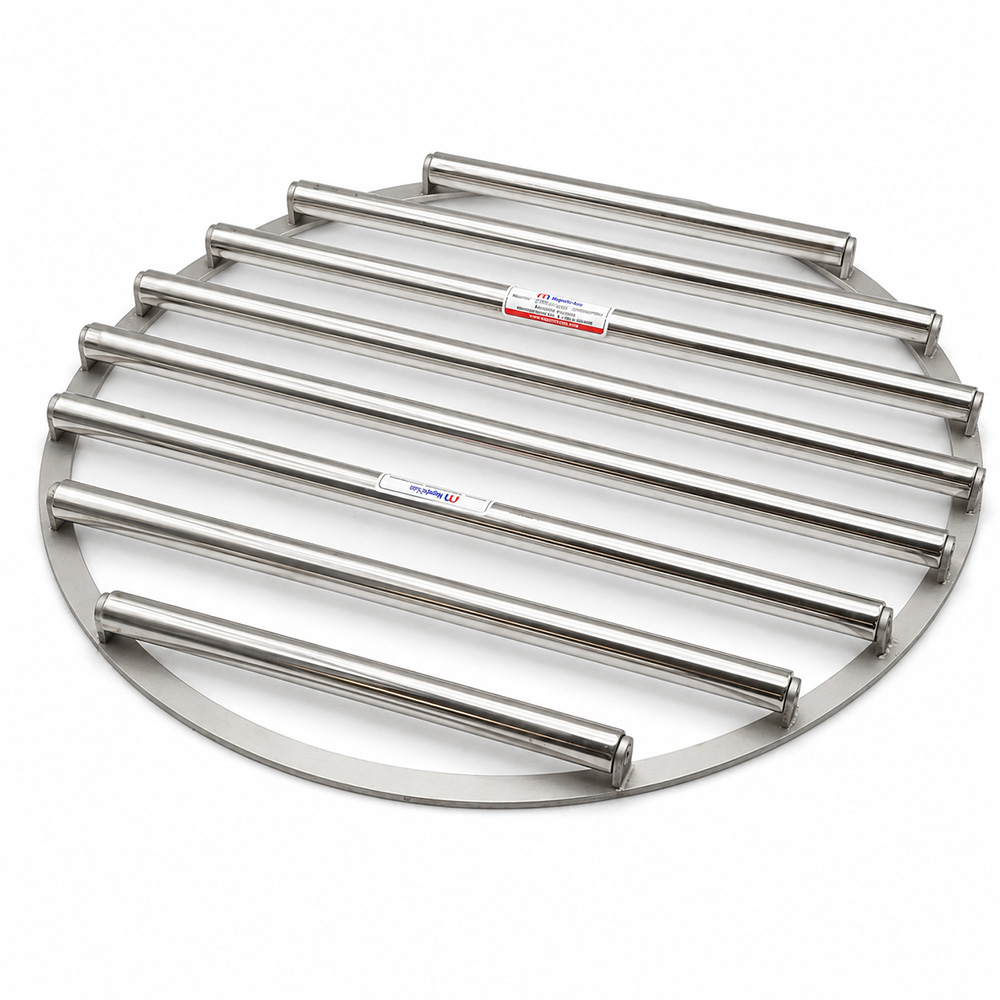

Plastik Big Bag Dolum Elek Mıknatıs – Ø650 mm Ø25×8 N35 Neodyum 10000 Gauss

Plastik Big Bag Dolum Elek Mıknatıs, plastik granül, regranül ve benzeri serbest akışlı plastik ürünlerin Big Bag dolumu öncesinde ürün akışında bulunabilecek ferromanyetik metal parçalarının tutulmasına yardımcı olmak amacıyla kullanılan Ø650 mm çapında, 8 adet Ø25 mm N35 neodyum manyetik çubuktan oluşan 10000 Gauss manyetik elektir. AISI 304 paslanmaz çelik yapıya sahip sistem maksimum 80°C çalışma sıcaklığına uygundur. Big Bag dolum haznesi veya uygun ürün geçiş noktasına yerleştirilen manyetik elek, plastik malzemenin çubukların arasından ilerlemesine izin verirken demir ve uygun çelik esaslı yabancı parçaların manyetik yüzeylerde tutulmasına yardımcı olur. Kalıcı neodyum mıknatıs sistemi elektrik enerjisi gerektirmeden çalışarak ürün Big Bag içerisine doldurulmadan önce ilave bir manyetik kontrol noktası oluşturur.

Teknik Özellik	Değer
Ürün Tipi	Yuvarlak Neodyum Elek Mıknatıs
Ana Kullanım	Plastik Big Bag Dolum Hattı
Dış Çap	Ø650 mm
Manyetik Çubuk Sayısı	8 Adet
Manyetik Çubuk Çapı	Ø25 mm
Neodyum Sınıfı	N35
Manyetik Değer	10000 Gauss
Malzeme	AISI 304 Paslanmaz Çelik
Maksimum Çalışma Sıcaklığı	80°C
Montaj Noktası	Big Bag Dolum Haznesi / Ürün Geçişi
Temizleme	Manuel
Hedef Malzeme	Ferromanyetik Demir / Çelik
Elektrik İhtiyacı	Yok

Plastik Big Bag Dolum Elek Mıknatıs Nedir?

Plastik Big Bag Dolum Elek Mıknatıs, plastik granül ve regranül ürünlerin Big Bag ambalajlara doldurulmasından önce ferromanyetik yabancı metallerin tutulmasına yardımcı olan manyetik separatördür.

Sistem;

• Ø650 mm dış çap,
• 8 adet Ø25 mm manyetik çubuk,
• N35 neodyum mıknatıs,
• 10000 Gauss manyetik değer,
• AISI 304 paslanmaz çelik yapı,
• maksimum 80°C çalışma sıcaklığı

özelliklerine sahiptir.

Plastik Üretim Hattında Nerede Kullanılır?

Ana kullanım noktası Big Bag dolumundan hemen önceki ürün geçişidir.

Plastik Granül / Regranül Üretimi
↓
Son Ürün Silosu / Bunker
↓
Big Bag Dolum Haznesi
↓
Ø650 mm N35 Neodyum Elek Mıknatıs
↓
10000 Gauss Manyetik Metal Kontrolü
↓
Big Bag Dolum

Böylece ürün paketlenmeden önce son aşamalardan birinde manyetik kontrolden geçirilir.

10000 Gauss Ne Anlama Gelir?

Ürünün manyetik çubuklarında belirtilen manyetik değer 10000 Gauss‘tur.

Bu manyetik alan, ürün akışı içerisinde bulunan ferromanyetik parçaların manyetik çubuk yüzeylerine çekilerek tutulmasına yardımcı olur.

Gauss değeri ile belirli bir metal parçanın tutulabileceği maksimum mesafe veya ağırlık aynı şey değildir. Gerçek yakalama performansı metal parçanın;

• büyüklüğüne,
• geometrisine,
• malzemesine,
• manyetik yüzeye olan mesafesine

bağlıdır.

N35 Neodyum Mıknatıs Nedir?

Üründe N35 sınıfı neodyum mıknatıslar kullanılmaktadır.

N35 ifadesi, kullanılan neodyum mıknatıs malzemesinin sınıfını belirtir.

Bu mıknatıslar elektrik enerjisi olmadan kalıcı manyetik alan oluşturur.

Maksimum Çalışma Sıcaklığı Nedir?

Ürünün maksimum çalışma sıcaklığı:

80°C

olarak belirtilmiştir.

Ürün ve çevre sıcaklığının bu değerin üzerine çıkabileceği proseslerde standart ürün kullanılmadan önce uygulama koşulları ayrıca değerlendirilmelidir.

AISI 304 Paslanmaz Çelik Neden Kullanılır?

Ürün AISI 304 paslanmaz çelik yapıya sahiptir.

AISI 304;

• korozyon direnci,
• endüstriyel kullanım uygunluğu,
• temizlenebilir yüzey yapısı

nedeniyle proses ekipmanlarında yaygın olarak kullanılan paslanmaz çelik kalitelerinden biridir.

8 Adet Ø25 mm Manyetik Çubuk Ne İşe Yarar?

Ø650 mm yuvarlak taşıyıcı içerisinde 8 adet Ø25 mm manyetik çubuk bulunur.

Plastik ürün çubukların arasından geçerken ürün akışındaki ferromanyetik parçaların manyetik yüzeylere yaklaşması sağlanır.

Metal parça manyetik alandan yeterince etkilenirse çubuk yüzeyinde tutulur.

Hangi Metal Parçaları Tutabilir?

Uygun ferromanyetik özellik gösteren;

• demir parçaları,
• çelik parçaları,
• vida kırıntıları,
• tel parçaları,
• ferromanyetik metal talaşları,
• üretim ekipmanından kaynaklanabilecek küçük metal parçalar

manyetik çubuklardan etkilenebilir.

Plastik Granülü Tutar mı?

Hayır.

Plastik granül ve regranül ferromanyetik değildir.

Bu nedenle plastik ürün manyetik çubukların arasından geçerken ferromanyetik metal kontaminasyonları çubuk yüzeylerine doğru çekilir.

Alüminyum, Bakır ve Pirinci Tutar mı?

Hayır.

Standart koşullarda;

• alüminyum,
• bakır,
• pirinç

ferromanyetik değildir.

Bu ürünün ana görevi demir ve uygun çelik esaslı parçaların tutulmasıdır.

Paslanmaz Çelik Parçaları Tutar mı?

Paslanmaz çeliğin manyetik davranışı kaliteye göre değişmektedir.

Bazı paslanmaz çelikler mıknatıstan etkilenebilirken bazıları oldukça düşük manyetik tepki gösterir.

Bu nedenle bütün paslanmaz parçaların 10000 Gauss sistem tarafından tutulacağı varsayılmamalıdır.

Ürün Elektrik Gerektirir mi?

Hayır.

N35 neodyum mıknatıslar kalıcı manyetik alan oluşturduğu için;

• elektrik,
• pano,
• bobin,
• güç kaynağı

gerektirmez.

Manyetik Elek Nasıl Çalışır?

1. Plastik granül Big Bag dolum noktasına ilerler.
2. Ürün Ø650 mm manyetik eleğe ulaşır.
3. Plastik malzeme 8 adet Ø25 mm çubuğun arasından geçer.
4. Ferromanyetik metaller 10000 Gauss manyetik alandan etkilenir.
5. Metal parçaları manyetik çubuk yüzeyinde tutulur.
6. Plastik ürün dolum hattından Big Bag içerisine ilerler.

Temizlik Nasıl Yapılır?

Sistem güvenli şekilde durdurulduktan sonra manyetik çubukların yüzeyinde biriken metal parçalar manuel olarak temizlenir.

Temizleme sıklığı;

• proses debisi,
• çalışma süresi,
• ürün içindeki metal miktarı

gibi faktörlere göre belirlenmelidir.

Manyetik Çubuklar Neden Düzenli Temizlenmelidir?

Manyetik yüzey üzerinde metal birikmesi çubukların etkin yüzey alanını azaltabilir.

Aşırı metal birikmesi yeni gelen ferromanyetik parçaların doğrudan manyetik yüzeye yaklaşmasını zorlaştırabilir.

Bu nedenle proses için uygun kontrol ve temizleme periyodu oluşturulmalıdır.

Big Bag Dolum Haznesine Nasıl Yerleştirilir?

Ürün;

• dolum bunkerine,
• hazne içerisine,
• ürün düşüş noktasına,
• Big Bag dolum makinesinin uygun geçiş bölümüne

yerleştirilebilir.

Ana hedef, doluma giden ürünün manyetik çubukların etkin alanından geçmesini sağlamaktır.

Ürünün Ana Avantajları Nelerdir?

• Ø650 mm geniş çalışma alanı
• 8 adet Ø25 mm manyetik çubuk
• N35 neodyum mıknatıs
• 10000 Gauss manyetik değer
• AISI 304 paslanmaz çelik
• 80°C maksimum çalışma sıcaklığı
• Elektrik gerektirmeyen çalışma
• Big Bag dolum öncesi manyetik kontrol
• Manuel temizlenebilir yapı

Özel Ölçülerde Üretilebilir mi?

Evet.

Uygulamaya göre;

• dış çap,
• manyetik çubuk sayısı,
• çubuk çapı,
• taşıyıcı çerçeve,
• manyetik sistem

proses ve Big Bag dolum ekipmanına göre özel olarak tasarlanabilir.
