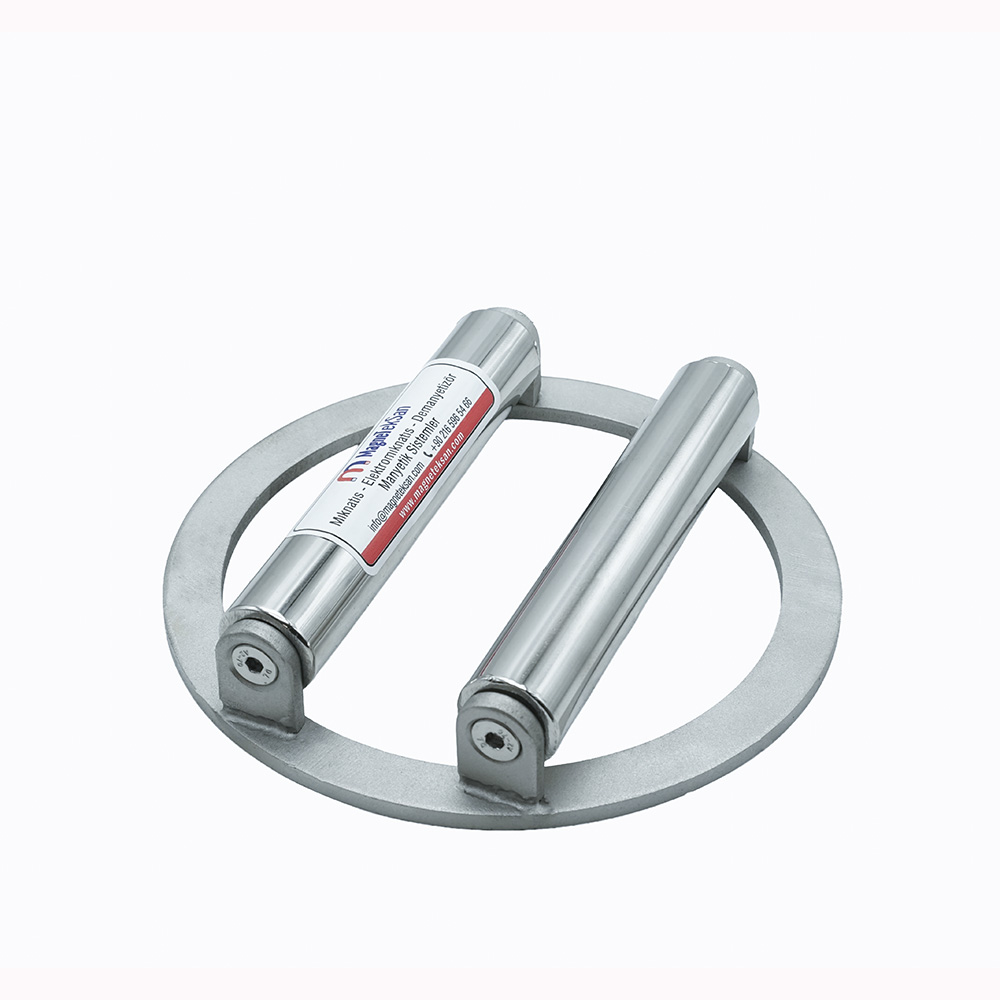

Kuru Çay ve Bitki Çayı Hatları İçin Ø170 mm 2 Çubuklu Neodyum Manyetik Elek
Kuru Çay ve Bitki Çayı Hatları İçin Ø170 mm 2 Çubuklu Neodyum Manyetik Elek
Genel Özellikler
- Kuru çay ve bitki çayı üretim hatlarında kullanıma uygun
- Harmanlama sonrası ve paketleme öncesi manyetik kontrol
- Ferromanyetik metal partiküllerinin tutulmasına yardımcı olur
- Ø170 mm yuvarlak elek yapısı
- 2 adet Ø25 mm neodyum manyetik çubuk
- Açık ürün geçiş alanına sahip kompakt tasarım
- Manuel temizlenebilir yapı
Teknik Özellikler
- Elek Dış Çapı: Ø170 mm
- Manyetik Çubuk: 2 adet
- Çubuk Çapı: Ø25 mm
- Manyetik Sistem: Neodyum (NdFeB)
- Elek Tipi: Yuvarlak
- Temizlik: Manuel
- Uygulama: Kuru Çay ve Bitki Çayı Hatları
- Amaç: Ferromanyetik Metal Kontrolü

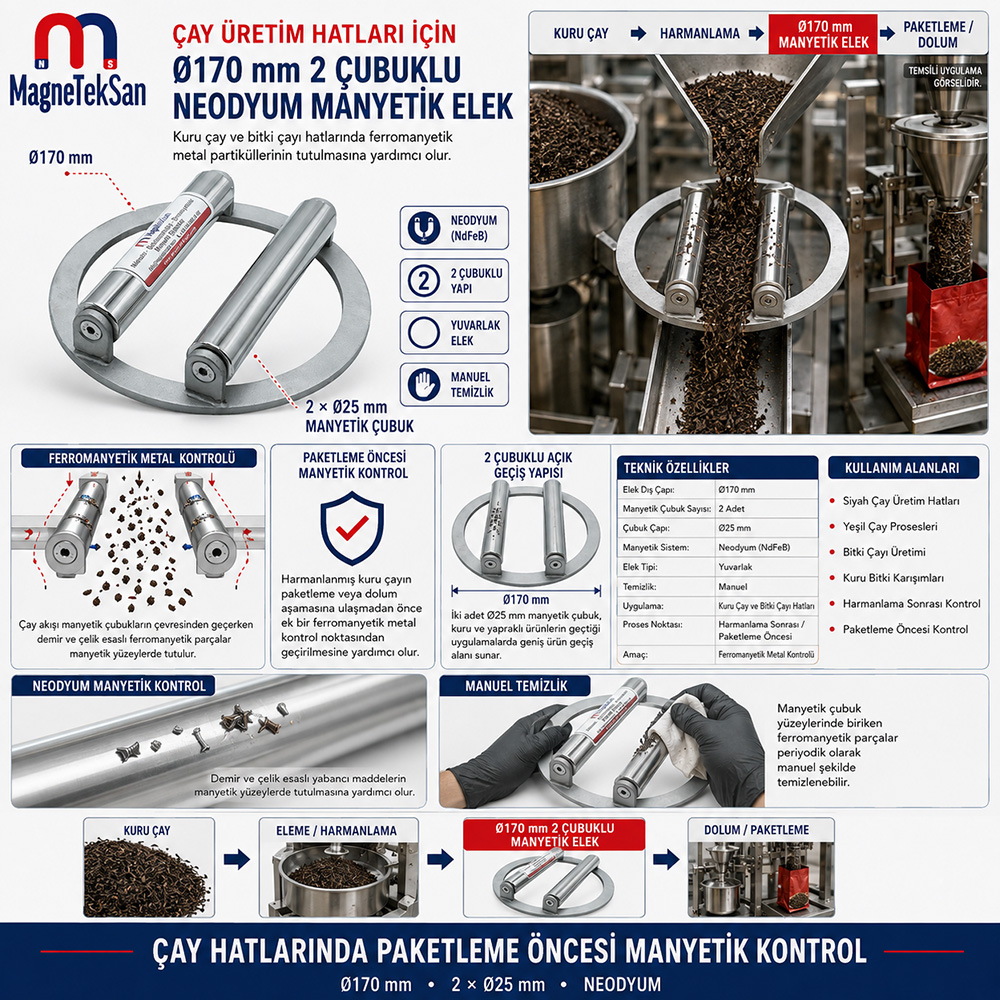

Çay Üretim Hatlarında Paketleme Öncesi Manyetik Kontrol
Ø170 mm 2 çubuklu neodyum manyetik elek; kuru çay yaprağı, harmanlanmış çay ve bitki çayı ürünlerinde bulunabilecek demir ve çelik esaslı ferromanyetik yabancı maddelerin tutulmasına yardımcı olmak amacıyla kullanılabilir.
Ürün içerisinde bulunan 2 adet Ø25 mm neodyum manyetik çubuk, çay ürününün geçişi sırasında ferromanyetik parçaları manyetik yüzeylerinde tutarken ana ürün akışının devam etmesine olanak sağlar.
Önerilen proses:
Kuru Çay → Eleme / Harmanlama → Ø170 mm Manyetik Elek → Paketleme / Dolum
Özellikle paketleme makinesi öncesindeki uygun ürün besleme noktalarında ek bir manyetik kontrol aşaması oluşturmak için değerlendirilebilir.
Teknik Yapı
| Özellik | Açıklama |
|---|---|
| Ürün Tipi | Yuvarlak Neodyum Manyetik Elek |
| Dış Çap | Ø170 mm |
| Çubuk Sayısı | 2 adet |
| Çubuk Çapı | Ø25 mm |
| Manyetik Sistem | Neodyum (NdFeB) |
| Temizlik | Manuel |
| Ana Uygulama | Kuru çay ve bitki çayı |
| Proses Noktası | Harmanlama sonrası / paketleme öncesi |
| Kontrol Edilen Yabancı Madde | Ferromanyetik metal parçaları |

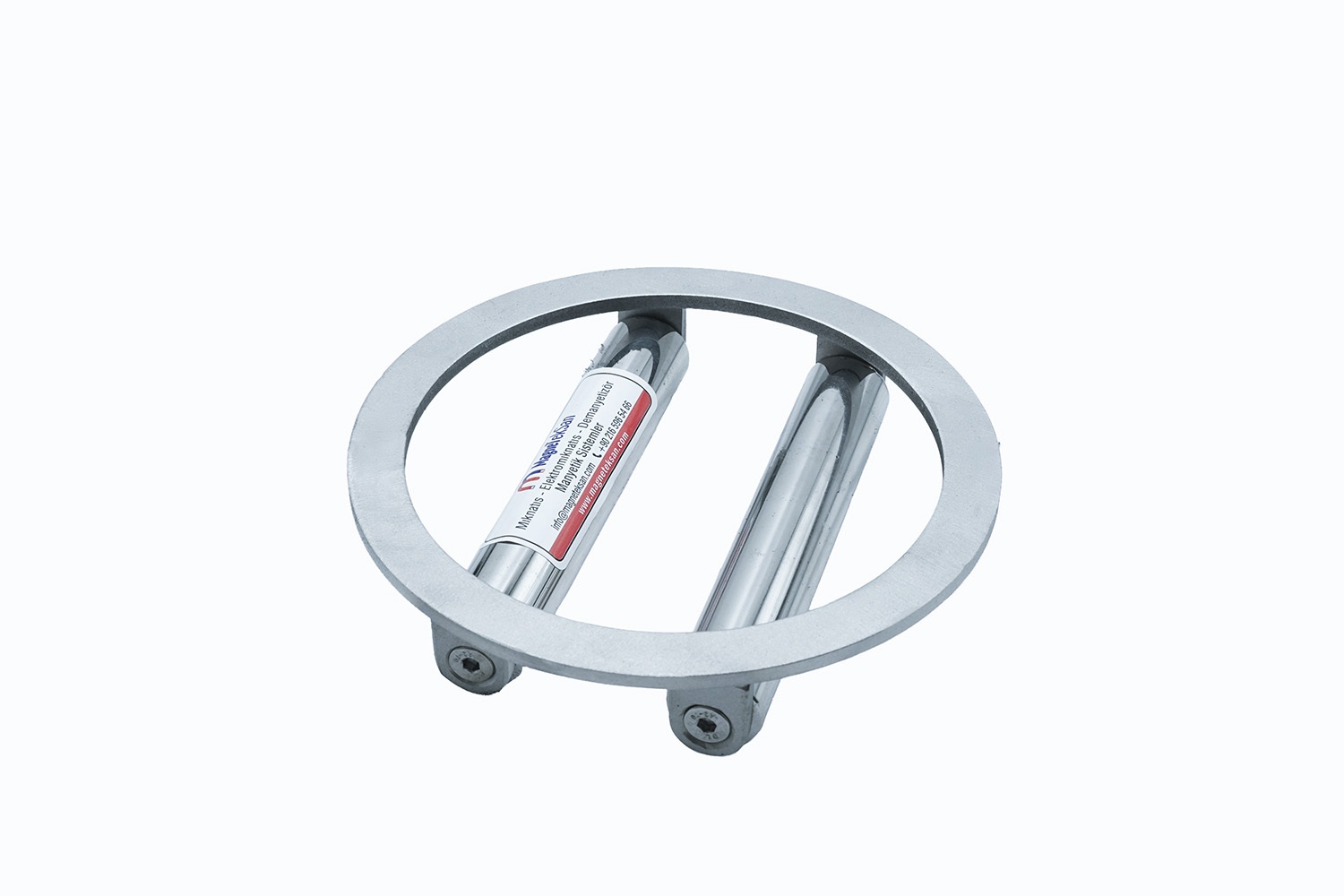

2 Çubuklu Açık Geçiş Yapısı
İki adet Ø25 mm manyetik çubuktan oluşan yapı, ürün geçiş alanının büyük bölümünü açık bırakır. Bu özellik özellikle yaprak, kırpıntı ve hacimli kuru ürünlerin bulunduğu proseslerde uygun bir ürün akış geometrisi oluşturulmasına yardımcı olabilir.
Gerçek uygulamada ürün akışı, kapasite ve montaj noktası birlikte değerlendirilmelidir.
Çay Üretiminde Manyetik Elek Neden Kullanılır?
Çay üretim prosesinde ham madde hasattan paketlemeye kadar birçok farklı işlemden geçebilir.
Üretim tipine göre proses içerisinde;
- kurutma,
- kırma,
- eleme,
- sınıflandırma,
- harmanlama,
- taşıma,
- paketleme
gibi aşamalar bulunabilir.
Bu süreçlerde ürün farklı makine, taşıyıcı ve metal ekipmanlarla temas eder. Bu nedenle üretim hattının uygun noktalarında ferromanyetik yabancı madde kontrolü uygulanabilir.
Ø170 mm 2 çubuklu neodyum manyetik elek, özellikle harmanlama sonrası ve paketleme öncesindeki ürün geçiş noktalarında kullanılabilecek kompakt bir manyetik kontrol çözümüdür.
Çay İçerisine Metal Parçalar Nasıl Karışabilir?
İstenmeyen metal parçalarının kaynağı prosese göre değişebilir.
Örnek olarak;
- üretim ekipmanlarından kaynaklanan aşınma parçaları,
- küçük demir kırıntıları,
- tel parçaları,
- vida veya bağlantı elemanı kırıntıları,
- taşıma ekipmanlarından gelebilecek ferromanyetik parçacıklar
ürün akışına karışabilir.
Manyetik eleğin amacı, yeterli manyetik özellik gösteren bu tür parçaların sonraki proses aşamasına taşınmasını azaltmaya yardımcı olmaktır.
Neden Paketleme Öncesinde Kullanılabilir?
Paketleme öncesi aşama, ürünün nihai ambalaja girmeden önce geçtiği son proses noktalarından biridir.
Örneğin:
Harmanlama → Manyetik Elek → Paketleme Makinesi
şeklinde bir sistem oluşturulabilir.
Bu konumda manyetik elek, harmanlanmış kuru çayın dolum veya paketleme ekipmanına ulaşmadan önce ek bir ferromanyetik kontrol noktasından geçirilmesini sağlar.
Bitki Çayı Hatlarında Kullanılabilir mi?
Uygun proses koşullarında evet.
Ürün;
- adaçayı,
- ıhlamur,
- nane,
- papatya,
- farklı kurutulmuş bitki karışımları
gibi hacimli kuru bitkisel ürünlerin bulunduğu hatlarda da değerlendirilebilir.
Ancak her ürünün;
- tane veya yaprak büyüklüğü,
- akış karakteristiği,
- nem oranı,
- proses kapasitesi
farklı olabileceğinden montaj geometrisi ayrıca değerlendirilmelidir.
Çay Yaprakları Mıknatısa Yapışır mı?
Kuru çay yaprağı normal şartlarda ferromanyetik değildir.
Bu nedenle manyetik sistemin amacı çay yapraklarını tutmak değildir.
Ürün akışı manyetik çubukların çevresinden devam ederken yeterli ferromanyetik özellik gösteren metal parçalar çubuk yüzeyine çekilebilir.
Çalışma prensibi temel olarak:
Çay Akışı → Manyetik Çubuklar → Ferromanyetik Metal Tutulur → Çay Akışı Devam Eder
şeklindedir.
Hangi Metalleri Tutar?
Neodyum manyetik elek özellikle ferromanyetik metallere karşı etkilidir.
Örneğin;
- demir,
- karbon çeliği,
- manyetik çelik kırıntıları,
- ferromanyetik tel parçaları
manyetik yüzey tarafından çekilebilir.
Ancak;
- alüminyum,
- bakır,
- pirinç
gibi ferromanyetik olmayan metaller standart manyetik ayırma yöntemiyle aynı şekilde tutulmaz.
Bu nedenle ürün için “tüm metalleri ayırır” ifadesi kullanılmamalıdır.
Neden Neodyum Manyetik Sistem?
Neodyum (NdFeB) mıknatıslar kompakt ölçülerde güçlü kalıcı manyetik alan oluşturabilmeleri nedeniyle manyetik ayırma sistemlerinde yaygın olarak kullanılabilir.
Kalıcı manyetik sistem olması sayesinde ürünün manyetik alan oluşturabilmesi için sürekli elektrik enerjisi gerekmez.
Bu da pasif kontrol noktalarında kullanım kolaylığı sağlar.
2 Adet Manyetik Çubuk Neden Kullanılıyor?
Bu modelde toplam 2 adet Ø25 mm manyetik çubuk bulunmaktadır.
İki çubuklu yapı özellikle ürün geçiş alanının fazla daraltılmaması gereken uygulamalarda değerlendirilebilir.
Kuru çay ve bitki çayı gibi yapraklı ürünlerde malzemenin çubukların arasından geçebilmesi önemlidir.
Ancak daha fazla çubuk kullanılması veya farklı bir manyetik elek tasarımına geçilmesi gereken uygulamalar da olabilir.
Doğru seçim;
- ürün kapasitesi,
- ürün geçiş çapı,
- malzeme yoğunluğu,
- metal kirlilik seviyesi
dikkate alınarak yapılmalıdır.
Çubuk Sayısının Fazla Olması Her Zaman Daha mı İyidir?
Hayır.
Çubuk sayısı arttıkça manyetik yüzey miktarı artabilir ancak aynı zamanda ürün geçiş alanı daralabilir.
Özellikle hafif, hacimli ve yaprak yapısına sahip ürünlerde çok sık çubuk yerleşimi ürün akışını olumsuz etkileyebilir.
Bu nedenle manyetik sistem tasarımı yalnızca “en fazla çubuk” prensibine göre yapılmamalıdır.
Manyetik kontrol ile ürün akışı arasında uygun denge kurulmalıdır.
Ø170 mm Çap Nerede Kullanılabilir?
Ø170 mm dış çap, uygun ölçüdeki;
- yuvarlak şutlarda,
- bunker çıkışlarında,
- ürün besleme borularında,
- paketleme makinesi girişlerinde,
- özel geçiş adaptörlerinde
kullanılabilecek bir montaj geometrisi sunabilir.
Ancak gerçek montaj öncesinde ürün geçiş noktasının ölçüsü kontrol edilmelidir.
Harmanlama Sonrasında Kullanmanın Avantajı Nedir?
Çay üretiminde farklı parti veya ürünlerin harmanlandığı sistemlerde, harmanlama sonrası malzeme tek bir ürün akışında toplanabilir.
Bu noktadan sonra manyetik kontrol uygulanması;
Harmanlanmış Ürün → Manyetik Kontrol → Sonraki Proses
şeklinde merkezi bir kontrol noktası oluşturulmasına yardımcı olabilir.
Paketleme Makinesinin Girişinde Kullanılabilir mi?
Uygun mekanik tasarım bulunması halinde evet.
Manyetik elek paketleme makinesinin ürün besleme girişinden önce yerleştirilebilir.
Örnek:
Ürün Haznesi → Ø170 mm Manyetik Elek → Tartım / Dolum → Ambalaj
Bu sayede ürün ambalaja ulaşmadan önce manyetik çubukların bulunduğu bir kontrol noktasından geçer.
Tek Kullanım Alanı Siyah Çay mı?
Hayır.
Ana tema çay üretimi olmakla birlikte ürün uygun proseslerde;
- siyah çay,
- yeşil çay,
- bitki çayı,
- kuru bitki karışımları,
- benzeri serbest akışlı kuru ürünler
için değerlendirilebilir.
Her ürün için proses koşulları ayrıca kontrol edilmelidir.
Manyetik Elek Metal Dedektörünün Yerine Geçer mi?
Hayır.
Manyetik elek ile metal dedektörü farklı çalışma prensiplerine sahiptir.
Manyetik Elek
Ferromanyetik parçaların manyetik yüzeye çekilerek tutulmasına yardımcı olur.
Metal Dedektörü
Metal varlığını elektronik olarak algılar.
Üretim prosesinin kalite gereksinimlerine göre iki teknoloji farklı noktalarda birlikte kullanılabilir.
Manyetik Eleğin Temizliği Nasıl Yapılır?
Ferromanyetik parçalar zaman içerisinde manyetik çubukların yüzeyinde birikebilir.
Bu nedenle sistem periyodik olarak kontrol edilmelidir.
Üretim güvenli şekilde durdurulduktan sonra manyetik elek çıkarılarak çubuk yüzeyinde biriken;
- demir kırıntıları,
- çelik parçaları,
- ferromanyetik partiküller
manuel olarak temizlenebilir.
Temizlik tamamlandıktan sonra sistem tekrar çalışma konumuna alınabilir.
Temizlik Sıklığı Ne Olmalıdır?
Her üretim hattında sabit bir temizlik periyodu belirlemek doğru değildir.
Temizlik sıklığı;
- üründeki metal kirlilik miktarı,
- günlük üretim kapasitesi,
- çalışma süresi,
- ürün tipi,
- proses noktası
dikkate alınarak belirlenmelidir.
Yeni kurulumlarda manyetik yüzeyler daha sık kontrol edilerek gerçek metal yüküne göre bakım periyodu oluşturulabilir.
Manyetik Çubukların Üzeri Dolarsa Ne Olur?
Manyetik yüzey üzerinde biriken metal miktarı arttığında yeni gelen ferromanyetik parçaların doğrudan çubuk yüzeyine yaklaşması zorlaşabilir.
Bu nedenle düzenli temizlik, manyetik kontrol sisteminin kullanımında önemli bir bakım adımıdır.
Manyetik Ayırma Performansını Neler Etkiler?
Gerçek performans yalnızca neodyum mıknatıs kullanılmasına bağlı değildir.
Başlıca faktörler:
- metal parçanın malzemesi,
- metal parçasının büyüklüğü,
- çubukla metal arasındaki mesafe,
- ürün akış hızı,
- ürün tabakası kalınlığı,
- çubukların konumu,
- manyetik yüzeyin temizliği
olarak sıralanabilir.
Ferromanyetik parçanın manyetik yüzeye mümkün olduğunca yaklaşması önemlidir.
Çok Hızlı Ürün Akışı Performansı Etkiler mi?
Ürün akışının hızı, parçanın manyetik alan içerisinde geçirdiği süreyi etkileyebilir.
Çok yüksek akış hızlarında metal parçanın manyetik yüzeye yaklaşması için daha sınırlı zaman bulunabilir.
Bu nedenle sistem tasarlanırken sadece elek çapı değil, gerçek ürün kapasitesi de dikkate alınmalıdır.
Ürün Akışını Engeller mi?
İki çubuklu yapı geniş bir açık geçiş alanı bırakır.
Ancak ürünün;
- yaprak büyüklüğü,
- nemi,
- yoğunluğu,
- akış karakteristiği
gerçek geçiş davranışını etkiler.
Bu nedenle “kesinlikle tıkanmaz” gibi bir ifade kullanılmamalıdır.
Montaj öncesi gerçek ürün özellikleri değerlendirilmelidir.
Manuel Temizleme mi Otomatik Temizleme mi?
Bu ürün manuel temizlenebilir yapıdadır.
Düşük veya orta metal yükünün bulunduğu, belirli bakım aralıklarının uygulanabildiği hatlarda manuel temizlik tercih edilebilir.
Daha yüksek kapasite veya sık metal birikimi bulunan proseslerde kolay temizlenebilir veya otomatik temizleme prensibine sahip farklı manyetik sistemler değerlendirilebilir.
Çay Üretim Hattı İçin Doğru Manyetik Sistem Nasıl Seçilir?
Doğru sistem belirlenirken yalnızca ürün çapına bakılmamalıdır.
Aşağıdaki bilgiler önemlidir:
- Ürün türü
- Saatlik kapasite
- Geçiş çapı
- Çayın yaprak / tane büyüklüğü
- Ürün akış yönü
- Metal kirlilik türü
- Montaj noktası
- Temizlik sıklığı
Bu bilgiler doğrultusunda 2 çubuklu, daha fazla çubuklu veya farklı geometrili manyetik sistemler değerlendirilebilir.
Magneteksan Çay Üretim Hatları İçin Manyetik Çözümler
Her çay üretim tesisinin ürün kapasitesi, makine yerleşimi ve paketleme sistemi farklıdır.
Ø170 mm 2 çubuklu neodyum manyetik elek; kuru çay ve bitki çayı hatlarında özellikle harmanlama sonrası ve paketleme öncesinde ferromanyetik metal kontrolü oluşturmak için kullanılabilecek kompakt bir manyetik sistemdir.
Uygulamaya göre ürün geçiş çapı, kapasite ve montaj noktası değerlendirilerek farklı ölçü ve çubuk sayılarında özel manyetik elek çözümleri de tasarlanabilir.
