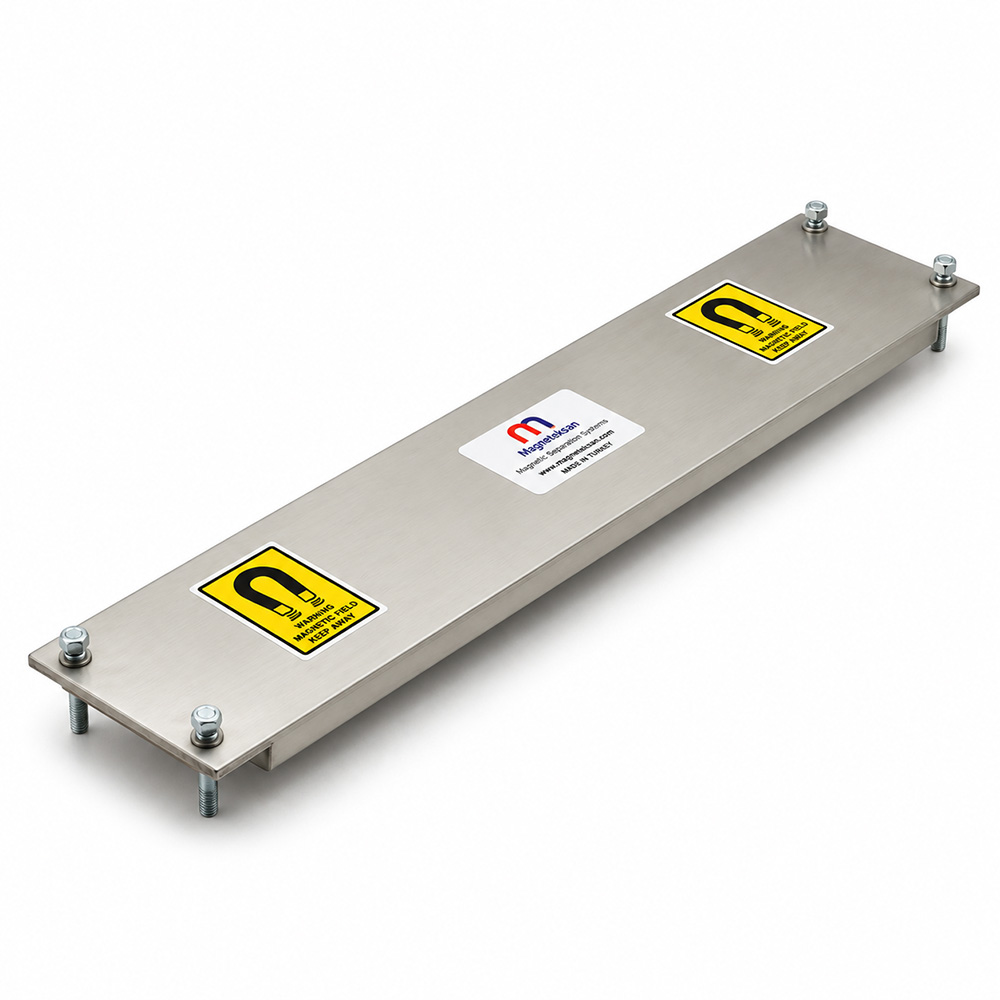

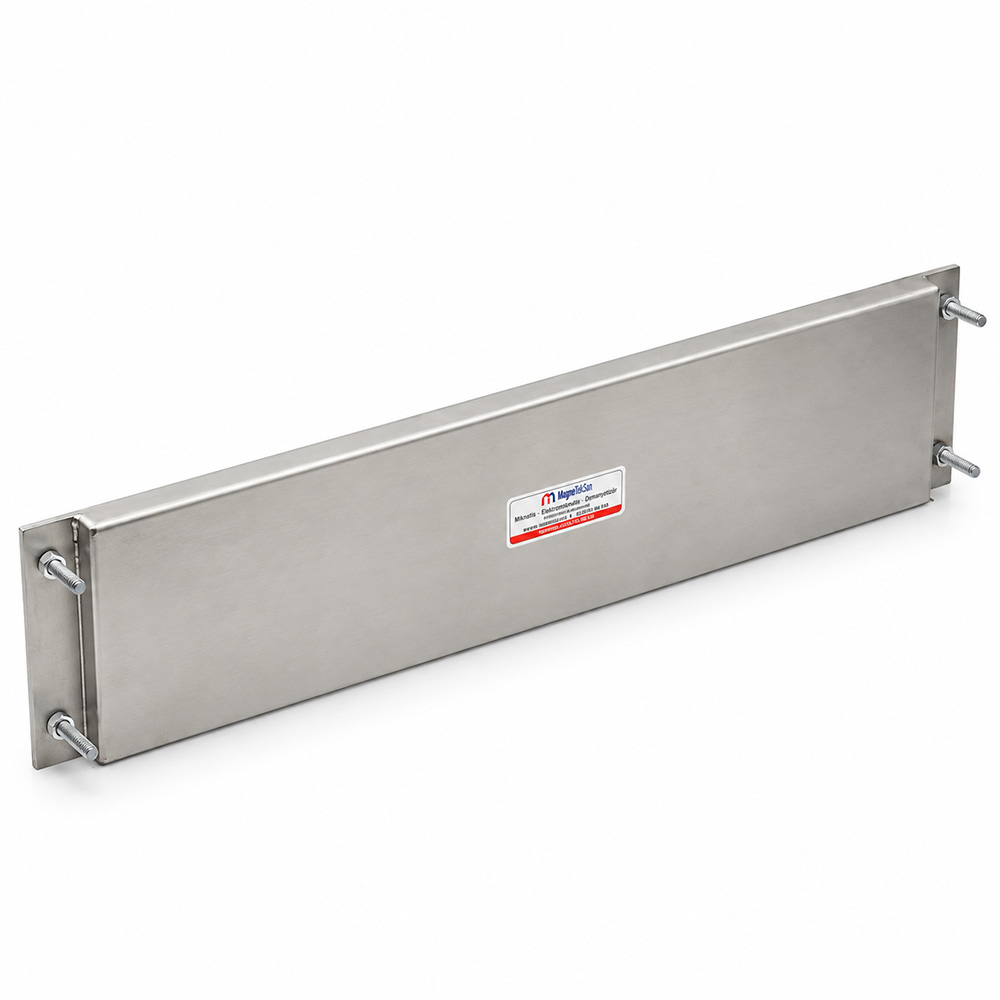

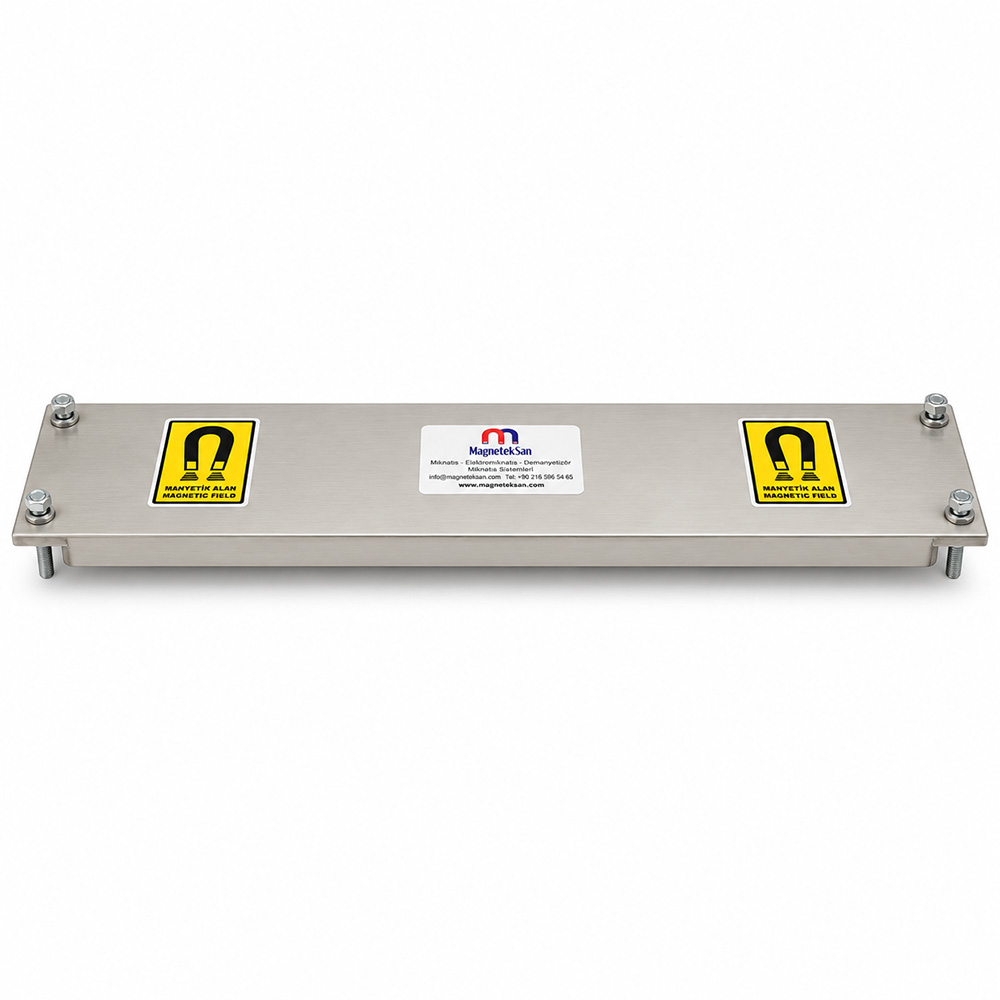

Bakliyat Ayıklama Konveyörü Plaka Mıknatıs – 760×150×25 mm N35 Neodyum
Bakliyat Ayıklama Konveyörü Plaka Mıknatıs – 760×150×25 mm N35 Neodyum
Genel Özellikler
- Bakliyat ayıklama ve transfer konveyörlerinde kullanılabilir.
- 760×150×25 mm plaka yapısına sahiptir.
- N35 neodyum mıknatıs kullanılmıştır.
- Ferromanyetik metal parçaların tutulmasına yardımcı olur.
- Konveyör bandının üzerinde sabitlenerek kullanılır.
- Yan bağlantılar sayesinde çalışma yüksekliği ayarlanabilir.
- Manyetik alan için elektrik enerjisi gerektirmez.
- Maksimum çalışma sıcaklığı 80°C’dir.
Teknik Özellikler
- Ürün Tipi: Neodyum Plaka Mıknatıs
- Ana Kullanım: Bakliyat Ayıklama Konveyörü
- Ölçü: 760×150×25 mm
- Mıknatıs Sınıfı: N35 Neodyum
- Montaj: Konveyör Üstü
- Yükseklik Ayarı: Ayarlanabilir Bağlantı Yapısı
- Hedef: Ferromanyetik Demir / Çelik
- Maksimum Sıcaklık: 80°C
- Temizleme: Manuel
- Elektrik İhtiyacı: Yok
Bakliyat Ayıklama Konveyörü Plaka Mıknatıs, mercimek, nohut, fasulye ve benzeri kuru taneli ürünlerin ayıklama veya transfer konveyörlerinde ilerlemesi sırasında ürün akışında bulunabilecek ferromanyetik metal parçalarının tutulmasına yardımcı olmak amacıyla kullanılan 760×150×25 mm N35 neodyum plaka mıknatıstır. Plaka, konveyör bandının üzerinde çalışma yüzeyi ürün akışına bakacak şekilde konumlandırılır. Yan bölümlerdeki ayarlanabilir bağlantı yapısı sayesinde mıknatısın bant üzerindeki çalışma yüksekliği proses koşullarına ve ürün tabakası yüksekliğine göre ayarlanabilir. Bakliyat konveyör üzerinde ilerlemeye devam ederken demir, uygun çelik parçaları, tel ve benzeri ferromanyetik yabancı maddeler manyetik alandan etkilenerek plakanın çalışma yüzeyinde tutulabilir. Kalıcı N35 neodyum sistem manyetik alan oluşturmak için elektrik enerjisine ihtiyaç duymaz ve maksimum 80°C çalışma sıcaklığına sahiptir.
| Teknik Özellik | Değer |
|---|---|
| Ürün Tipi | Neodyum Plaka Mıknatıs |
| Ana Kullanım | Bakliyat Ayıklama Konveyörü |
| Ölçü | 760×150×25 mm |
| Mıknatıs Sınıfı | N35 Neodyum |
| Montaj Şekli | Konveyör Üstü |
| Çalışma Yüksekliği | Ayarlanabilir |
| Hedef Malzeme | Ferromanyetik Demir / Çelik |
| Maksimum Çalışma Sıcaklığı | 80°C |
| Temizleme | Manuel |
| Elektrik İhtiyacı | Yok |
Bakliyat Ayıklama Konveyörü Plaka Mıknatıs Nedir?
Bakliyat Ayıklama Konveyörü Plaka Mıknatıs, konveyör bandının üzerinde konumlandırılarak ürün akışındaki ferromanyetik yabancı maddelerin tutulmasına yardımcı olan kalıcı neodyum manyetik separatördür.
Ürün:
- 760 mm uzunluk,
- 150 mm genişlik,
- 25 mm yükseklik,
- N35 neodyum manyetik sistem
özelliklerine sahiptir.
Nerede Kullanılır?
Ana kullanım noktası bakliyatın ayıklama, kontrol veya transfer amacıyla konveyör üzerinden geçtiği bölgedir.
Örnek proses:
Bakliyat Besleme
↓
Ayıklama / Kontrol Konveyörü
↓
760×150×25 mm Plaka Mıknatıs
↓
Ferromanyetik Metal Tutma
↓
Ürün Akışı Devam Eder
↓
Sonraki Proses
Hangi Bakliyat Ürünlerinde Kullanılabilir?
Uygun proses şartlarında;
- mercimek,
- nohut,
- kuru fasulye,
- barbunya,
- bezelye,
- benzeri kuru taneli ürünlerin
konveyörle taşındığı hatlarda değerlendirilebilir.
Nasıl Çalışır?
Plaka mıknatıs konveyör bandının üzerine monte edilir.
Bakliyat mıknatısın altından geçerken yeterli ferromanyetik özelliğe sahip yabancı parçalar manyetik alandan etkilenerek plakanın alt çalışma yüzeyine doğru çekilir.
Ana ürün ise bant üzerinde ilerlemeye devam eder.
Ürün Konveyör Bandına Temas Eder mi?
Hayır.
Plaka mıknatıs ürün akışının üzerinde belirli bir çalışma yüksekliğinde konumlandırılır.
Konveyör bandına veya normal ürün akışına doğrudan temas etmesi gerekmez.
Çalışma Yüksekliği Ayarlanabilir mi?
Evet.
Ürünün yan bölümlerindeki bağlantı yapısı, montaj sırasında plakanın konveyör üzerindeki yüksekliğinin ayarlanmasına imkân verir.
Bu özellik farklı;
- ürün tabakası yüksekliklerinde,
- konveyör geometrilerinde,
- proses koşullarında
uygun çalışma konumunun belirlenmesine yardımcı olur.
Mıknatısı Banda Yaklaştırmak Avantaj Sağlar mı?
Genel olarak mıknatıs ile hedef ferromanyetik parça arasındaki mesafe azaldıkça manyetik etkileşim artar.
Bu nedenle plaka, ürün akışını engellemeyecek şekilde mümkün olan uygun çalışma mesafesine ayarlanmalıdır.
Ancak bu ürün için belirli bir santimetre çalışma mesafesi verilmemelidir.
Ürün Tabakasının Kalınlığı Önemli midir?
Evet.
Ferromanyetik parça kalın bir ürün tabakasının altında kaldığında mıknatısa olan mesafesi artabilir.
Bu nedenle;
- ürün tabakası yüksekliği,
- konveyör hızı,
- plaka montaj yüksekliği
birlikte değerlendirilmelidir.
Hangi Metalleri Tutmaya Yardımcı Olur?
Yeterli ferromanyetik özellik gösteren;
- demir parçaları,
- çelik kırıntıları,
- çelik tel parçaları,
- vida ve bağlantı elemanları,
- ekipman kaynaklı ferromanyetik aşınma parçaları
manyetik plaka tarafından tutulabilir.
Bakliyat Mıknatıstan Etkilenir mi?
Hayır.
Bakliyat ürünleri ferromanyetik değildir.
Ürün konveyörde normal şekilde ilerlerken manyetik sistem özellikle uygun demir ve çelik esaslı yabancı parçaları hedefler.
Alüminyumu Tutar mı?
Hayır.
Alüminyum ferromanyetik değildir ve neodyum mıknatıs tarafından demir gibi çekilmez.
Bakır veya Pirinci Tutar mı?
Hayır.
Bakır ve pirinç de ferromanyetik değildir.
Bu plaka mıknatısın temel kullanım amacı bu metalleri ayırmak değildir.
Paslanmaz Çelik Tutar mı?
Paslanmaz çeliğin manyetik davranışı kullanılan kaliteye ve üretim yöntemine göre değişebilir.
Bazı paslanmaz çelik parçalar mıknatıstan etkilenebilirken bazıları çok düşük manyetik tepki gösterebilir.
Bu nedenle bütün paslanmaz çelikler için kesin tutma ifadesi kullanılmamalıdır.
N35 Neodyum Nedir?
Üründe N35 sınıfı neodyum mıknatıs kullanılmaktadır.
N35, kullanılan kalıcı neodyum mıknatıs malzemesinin sınıfını ifade eder.
Manyetik sistem enerji verilmeden sürekli manyetik alan oluşturur.
Elektrik Gerektirir mi?
Hayır.
Kalıcı N35 neodyum manyetik sistem sayesinde manyetik alan oluşturmak için;
- elektrik bağlantısı,
- bobin,
- güç kaynağı,
- elektrik panosu
gerekmez.
Maksimum Çalışma Sıcaklığı Nedir?
Ürünün maksimum çalışma sıcaklığı:
80°C
olarak belirtilmiştir.
80°C üzerindeki proses şartlarında standart ürün kullanılmadan önce uygulama ayrıca değerlendirilmelidir.
Metal Parçalar Nerede Birikir?
Tutulan ferromanyetik parçalar plaka mıknatısın ürüne bakan çalışma yüzeyinde birikir.
Bu nedenle yüzey belirli aralıklarla kontrol edilmelidir.
Nasıl Temizlenir?
Konveyör güvenli şekilde durdurulduktan sonra plaka yüzeyinde biriken metal parçalar manuel olarak temizlenebilir.
Temizlik sırasında;
- güçlü manyetik alan,
- keskin metal parçalar,
- hareketli konveyör ekipmanları
dikkate alınmalıdır.
Temizleme Sıklığı Nasıl Belirlenir?
Sabit bir temizlik süresi vermek doğru değildir.
Temizleme periyodu;
- üründeki metal kontaminasyon miktarına,
- konveyörden geçen ürün miktarına,
- çalışma süresine,
- plaka yüzeyindeki metal birikimine
göre belirlenmelidir.
Aşırı Metal Birikmesi Performansı Etkiler mi?
Evet.
Plakanın çalışma yüzeyinde aşırı miktarda ferromanyetik metal birikmesi aktif manyetik alanın ürüne erişimini olumsuz etkileyebilir.
Bu nedenle düzenli temizlik önemlidir.
Plaka Konveyöre Hangi Yönde Takılmalıdır?
Manyetik çalışma yüzeyi konveyör üzerinde ilerleyen ürün akışına bakacak şekilde konumlandırılmalıdır.
Plakanın montaj yönü ve yüksekliği mevcut konveyör geometrisine göre ayarlanmalıdır.

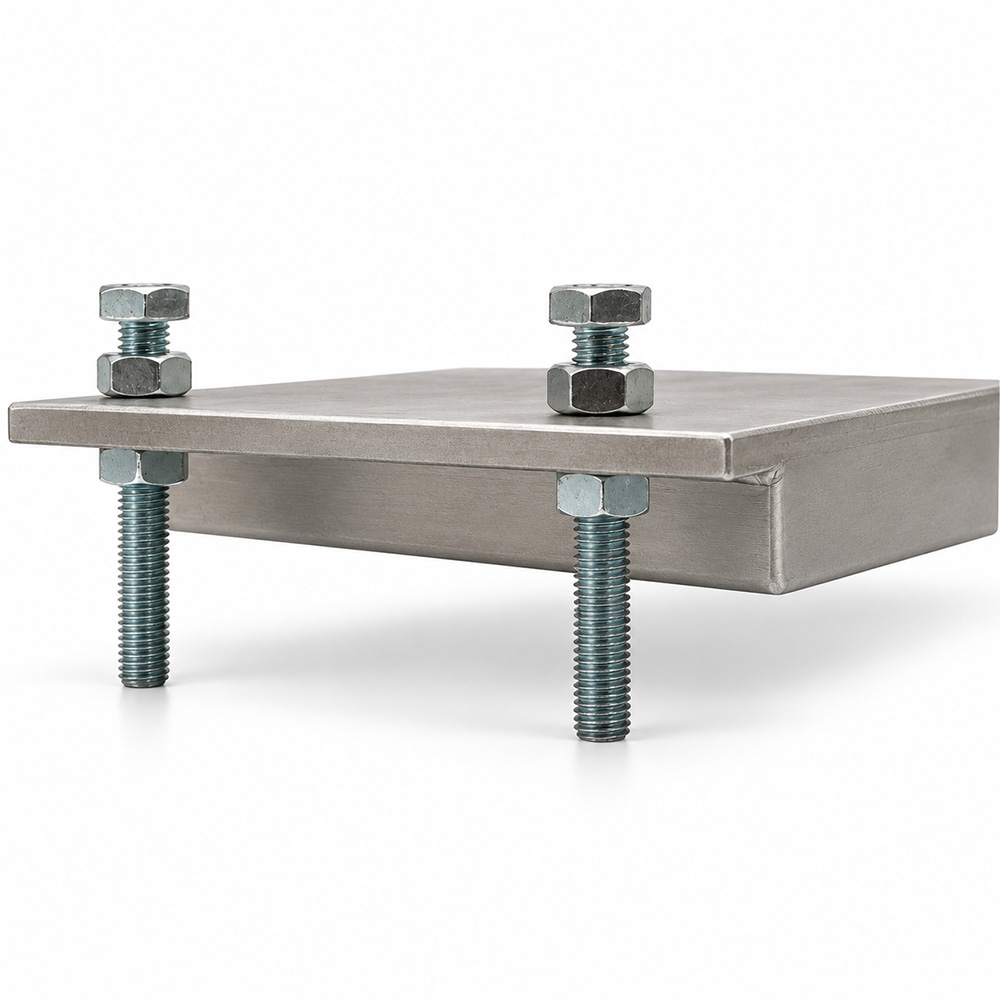

Yan Bağlantıların Görevi Nedir?
Yan sac kulaklardaki bağlantılar plakanın taşıyıcı konstrüksiyona sabitlenmesini ve çalışma yüksekliğinin ayarlanmasını sağlar.
Nihai montaj konstrüksiyonu konveyörün gerçek ölçülerine göre hazırlanmalıdır.
Konveyör Hızı Performansı Etkiler mi?
Evet.
Konveyör hızı, ferromanyetik parçanın manyetik alan içerisinde geçirdiği süreyi etkileyebilir.
Bu nedenle uygulamada konveyör hızı ile çalışma yüksekliği birlikte değerlendirilmelidir.
Sabit Bir Kapasitesi Var mı?
Bu ürün için belirli bir ton/saat kapasitesi verilmemelidir.
Gerçek proses kapasitesi;
- bant genişliğine,
- konveyör hızına,
- ürün tabakası kalınlığına,
- ürün yoğunluğuna
bağlıdır.
Sabit Bir Çekim Mesafesi Var mı?
Bu ürün için doğrulanmış sabit bir çekim mesafesi bulunmadığından belirli santimetre değeri kullanılmamalıdır.
Ferromanyetik parçanın;
- büyüklüğü,
- ağırlığı,
- şekli,
- malzemesi,
- mıknatısa uzaklığı
manyetik etkileşimi değiştirir.
Metal Dedektörü Yerine Geçer mi?
Hayır.
Plaka mıknatıs ferromanyetik metal parçalarını fiziksel olarak tutmaya yardımcı olur.
Metal dedektörü ise farklı bir prensiple metal varlığını algılar.
Proses gerektiriyorsa iki sistem birlikte kullanılabilir.
Ayıklama Hattının Hangi Noktasında Kullanılabilir?
Uygun tesiste;
- ön ayıklama,
- ürün kontrolü,
- transfer,
- paketleme öncesi konveyör
gibi farklı noktalarda değerlendirilebilir.
En uygun nokta tesisin gerçek ürün akışına göre belirlenmelidir.
Özel Ölçülerde Üretilebilir mi?
Evet.
Projeye göre;
- plaka uzunluğu,
- genişliği,
- kalınlığı,
- bağlantı geometrisi,
- montaj yüksekliği düzeni
uygulamaya özel olarak tasarlanabilir.
