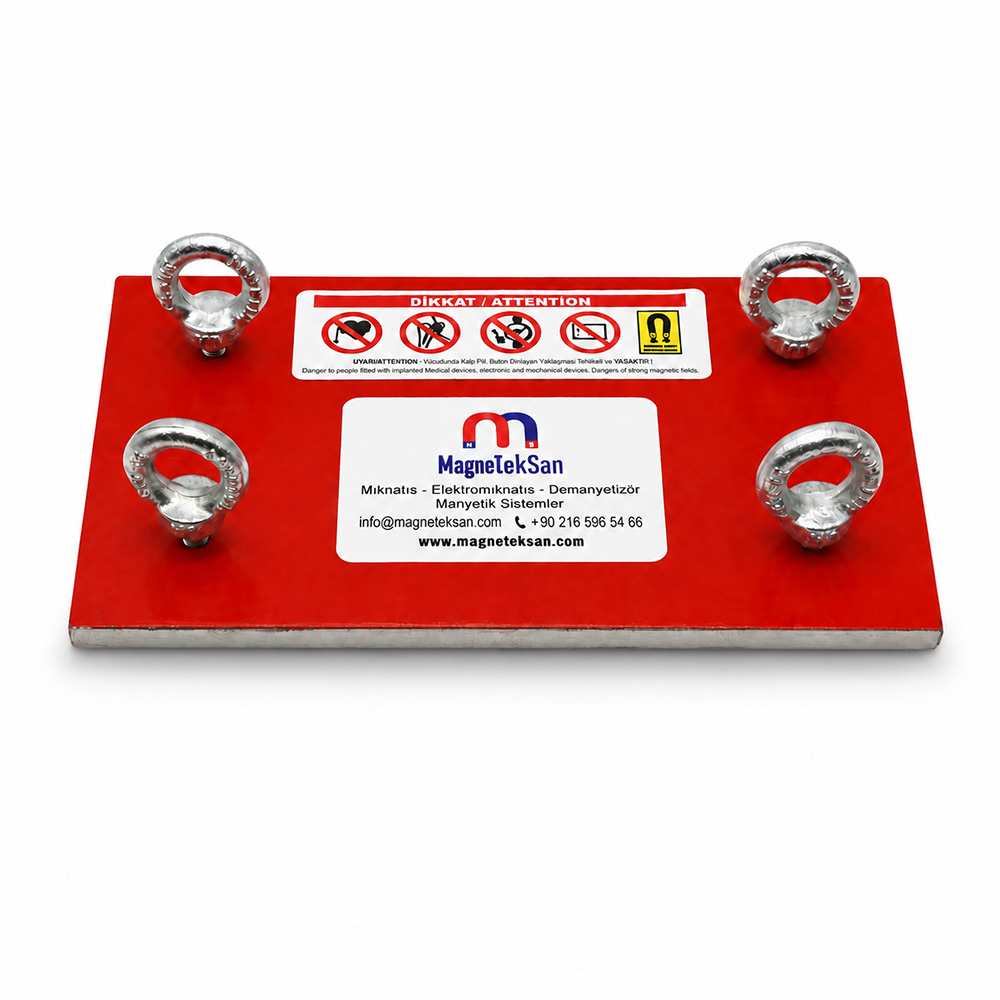

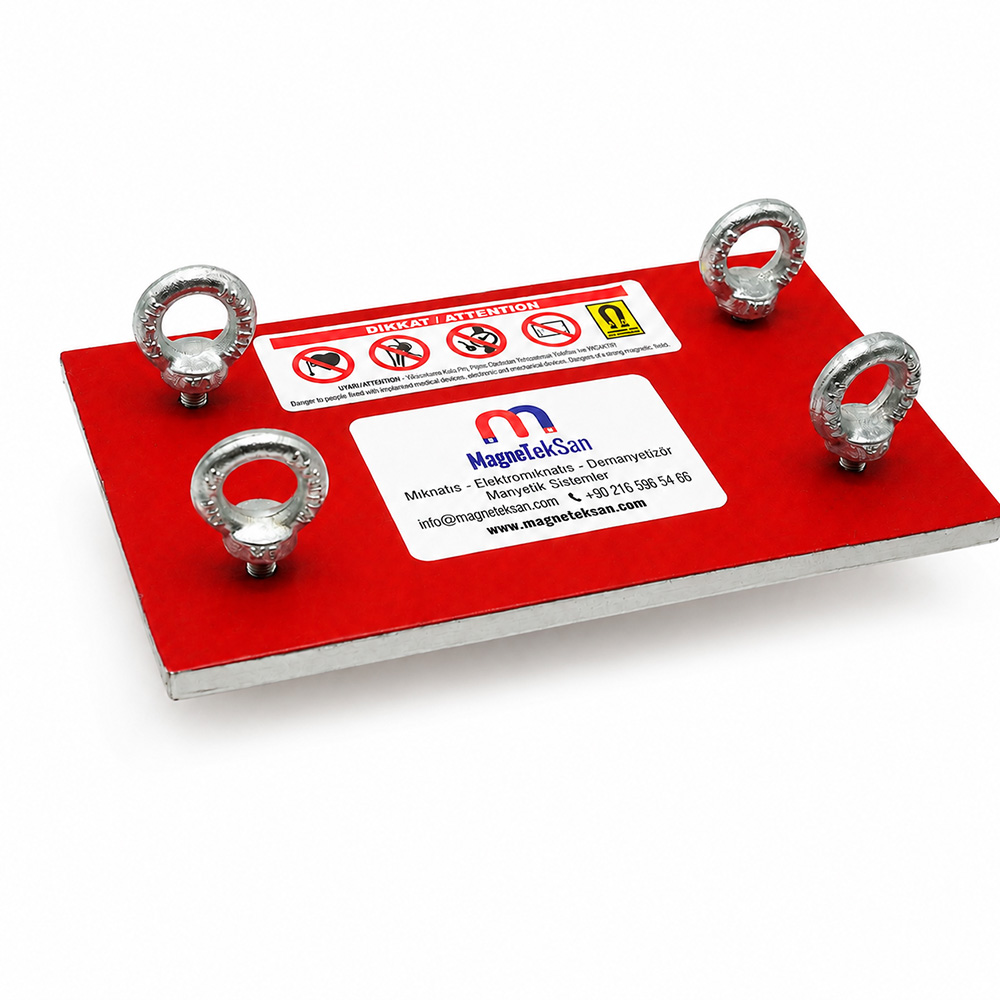

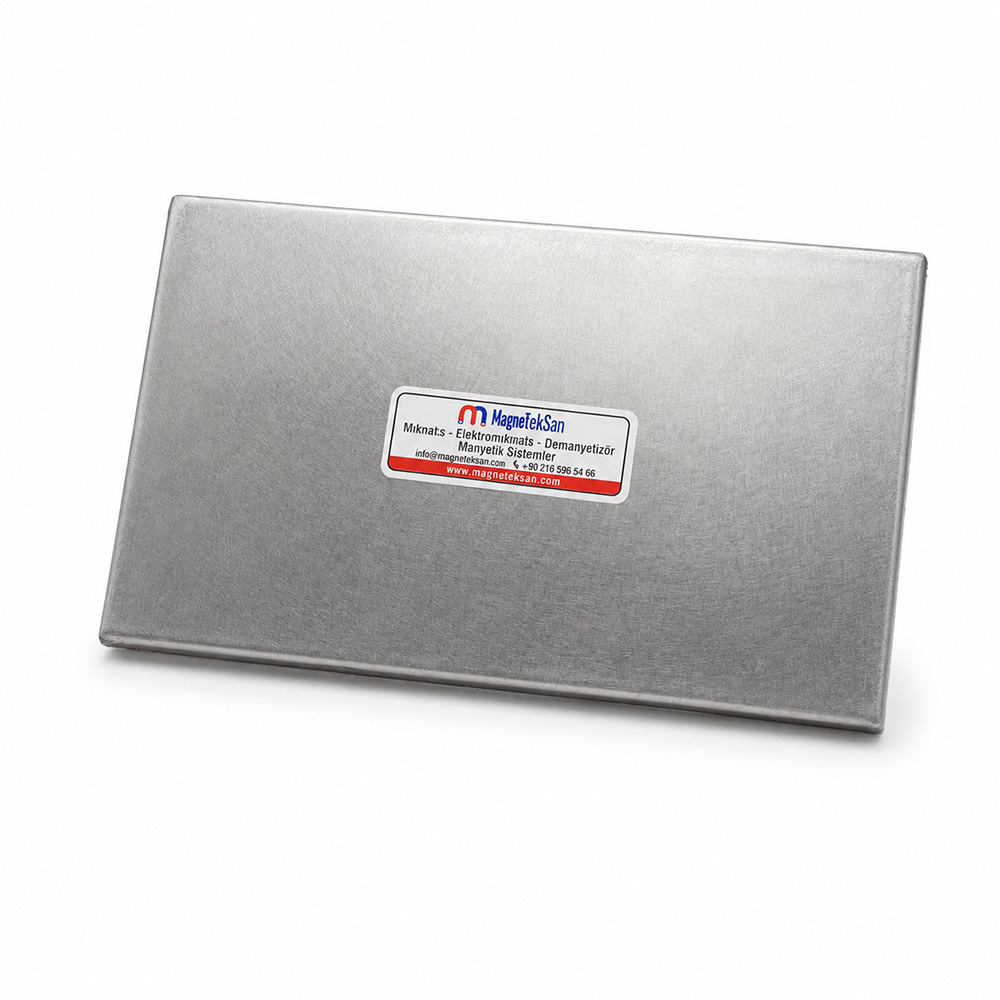

Tütün İşleme Hattı Plaka Mıknatıs – 250×150×12 mm Neodyum
Tütün İşleme Hattı Plaka Mıknatıs – 250×150×12 mm Neodyum

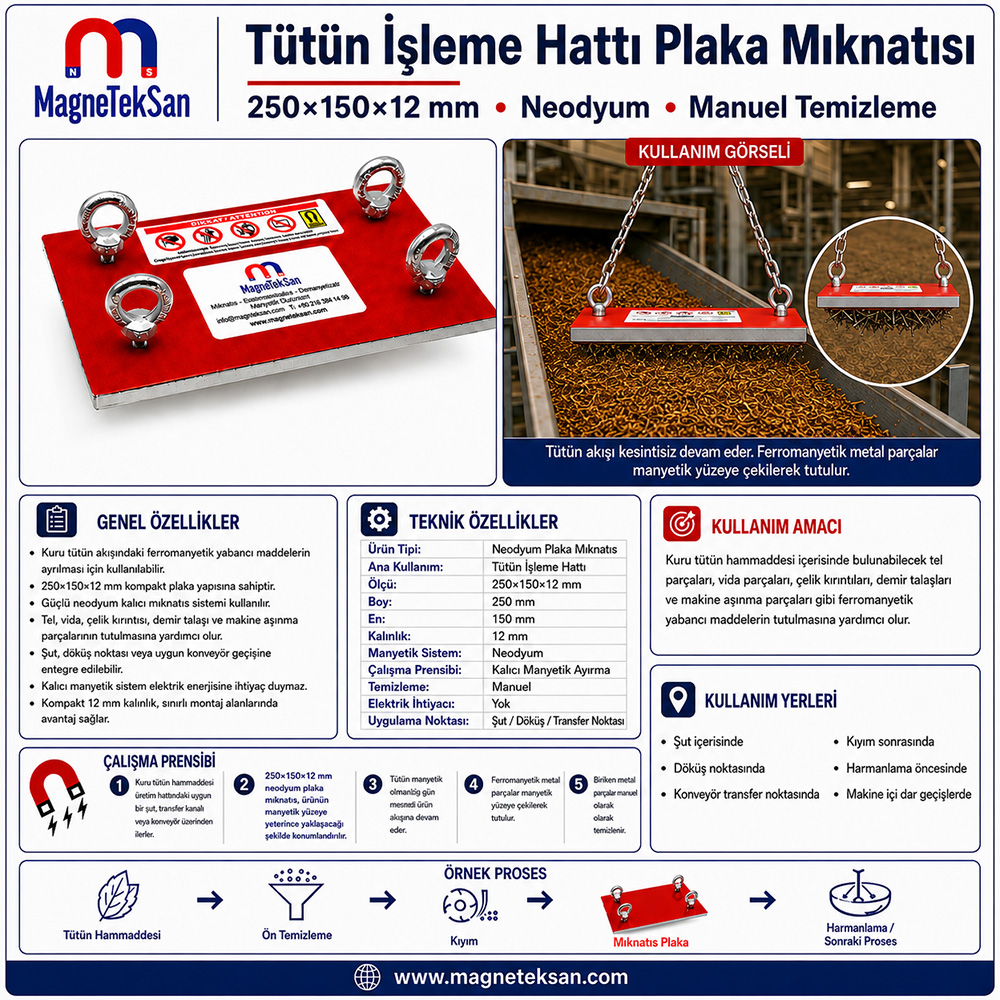

Genel Özellikler
- Tütün İşleme Hattı Plaka Mıknatıs, kuru tütün akışındaki ferromanyetik yabancı maddelerin ayrılması için kullanılabilir.
- 250×150×12 mm kompakt plaka yapısına sahiptir.
- Güçlü neodyum kalıcı mıknatıs sistemi kullanılır.
- Kıyılmış tütün ve uygun kuru tütün hammaddesi transfer noktalarında değerlendirilebilir.
- Tel, vida, demir kırıntısı ve makine kaynaklı ferromanyetik parçaların tutulmasına yardımcı olur.
- Şut, döküş noktası veya uygun konveyör geçişine entegre edilebilir.
- Kalıcı manyetik sistem elektrik enerjisine ihtiyaç duymaz.
- Kompakt 12 mm kalınlık, sınırlı montaj alanlarında avantaj sağlar.
Teknik Özellikler
- Boy: 250 mm
- En: 150 mm
- Kalınlık: 12 mm
- Ölçü: 250×150×12 mm
- Manyetik Sistem: Neodyum
- Ürün Tipi: Plaka Mıknatıs
- Çalışma Prensibi: Kalıcı Manyetik Ayırma
- Elektrik İhtiyacı: Yok
- Temizleme: Manuel
- Ana Uygulama: Tütün işleme / kıyım hattı
- Hedef: Ferromanyetik metal yabancı maddeler
250×150×12 mm Tütün İşleme Hattı Neodyum Plaka Mıknatıs
Tütün İşleme Hattı Plaka Mıknatıs, kuru tütün hammaddesinin temizleme, kıyma, harmanlama veya transfer prosesleri sırasında ürüne karışabilecek ferromanyetik yabancı maddelerin tutulmasına yardımcı olmak amacıyla kullanılabilecek kompakt bir manyetik separatördür.
Ürün 250 mm uzunluk, 150 mm genişlik ve yalnızca 12 mm kalınlığa sahiptir. Bu kompakt geometri, büyük askı mıknatıslarının kullanılamadığı dar şutlar, döküş noktaları ve makine içi geçişlerde kullanım açısından değerlendirilebilir.
Neodyum kalıcı mıknatıs sistemi herhangi bir elektrik bağlantısına ihtiyaç duymadan sürekli manyetik alan oluşturur.
Tütün hammaddesi uygun mesafeden manyetik çalışma yüzeyinin yakınından geçerken yeterli ferromanyetik özelliğe sahip;
- tel parçaları,
- vida parçaları,
- çelik kırıntıları,
- demir talaşları,
- makine aşınma parçaları
manyetik yüzeye doğru çekilebilir.
Tütün işleme sektöründe plate magnetlerin ürün içerisindeki ferromanyetik yabancı maddelerin kontrolü için kullanıldığı uygulamalar bulunmaktadır.
| Teknik Özellik | Değer |
|---|---|
| Ürün Tipi | Neodyum Plaka Mıknatıs |
| Ana Kullanım | Tütün İşleme Hattı |
| Ölçü | 250×150×12 mm |
| Boy | 250 mm |
| En | 150 mm |
| Kalınlık | 12 mm |
| Manyetik Sistem | Neodyum |
| Çalışma Prensibi | Kalıcı Manyetik Ayırma |
| Elektrik İhtiyacı | Yok |
| Temizleme | Manuel |
| Uygulama Noktası | Şut / Döküş / Transfer Noktası |
| Hedef Ürün | Kuru Tütün Hammaddesi |
| Hedef Kirleticiler | Ferromanyetik Metal Parçaları |
Çalışma Prensibi
Kuru tütün hammaddesi üretim hattındaki uygun bir şut, transfer kanalı veya konveyör üzerinden ilerler.
250×150×12 mm neodyum plaka mıknatıs, ürünün manyetik çalışma yüzeyine yeterince yaklaşacağı şekilde monte edilir.
Tütün manyetik olmadığı için normal ürün akışına devam eder.
Akış içerisindeki yeterli ferromanyetik özellik gösteren metal parçalar ise manyetik yüzeye çekilerek tutulur.
Örnek proses:
Tütün Hammaddesi → Ön Temizleme → Kıyım → Manyetik Plaka → Harmanlama / Sonraki Proses
Gerçek montaj noktası tesisin mevcut ürün akışı ve makine geometrisine göre belirlenmelidir.
Tütün İşleme Hattı Plaka Mıknatıs Nedir?
Tütün İşleme Hattı Plaka Mıknatıs, kuru tütün hammaddesi içerisinde bulunabilecek demir ve çelik esaslı yabancı maddeleri manyetik yöntemle yakalamaya yardımcı olan kalıcı manyetik separatördür.
Ürünün amacı tütünü çekmek değildir.
Manyetik sistem yalnızca yeterli ferromanyetik özelliğe sahip yabancı maddeleri hedefler.
Tütün İşleme Hattında Neden Manyetik Ayırma Kullanılır?
Tütün hammaddesi üretim sürecinde;
- taşıma,
- boşaltma,
- depolama,
- konveyör transferi,
- kıyma,
- harmanlama,
- mekanik besleme
gibi birçok aşamadan geçebilir.
Bu süreçlerde mekanik ekipmanlardan veya hammadde taşıma prosesinden gelen yabancı metal parçalar ürün akışına karışabilir.
Manyetik ayırma bu parçaların prosesin sonraki aşamalarına taşınmasını azaltmak için ek bir kontrol noktası oluşturur.
Tütün sektöründe plaka mıknatısların metal kontaminasyonu kontrolü amacıyla kullanıldığı özel uygulamalar bulunmaktadır.
Tütün Hattında Hangi Noktalarda Kullanılabilir?
Ürünün kompakt ölçüleri nedeniyle özellikle ürünün manyetik yüzeye yakın geçebileceği noktalarda değerlendirilmelidir.
Şut İçerisinde
Kıyılmış veya hazırlanmış tütünün aşağı doğru aktığı şut yüzeyine uygun mekanik tasarımla yerleştirilebilir.
Döküş Noktasında
Bir makineden diğerine serbest düşüşle geçen ürünün metal kontrolü için kullanılabilir.
Konveyör Transfer Noktasında
Bir konveyörden diğerine ürünün aktarıldığı bölge manyetik kontrol açısından uygun olabilir.
Kıyım Sonrasında
Kıyım makinesinden çıkan ürünün sonraki harmanlama veya transfer aşamasına geçmeden önce kontrol edilmesi sağlanabilir.
Kıyım Makinesinden Sonra Neden Kullanılabilir?
Tütün kıyım makineleri mekanik kesme işlemi gerçekleştirir.
Ürün kıyım prosesinden çıktıktan sonra uygun bir transfer noktasında manyetik kontrol uygulanması, sonraki aşamaya taşınabilecek ferromanyetik yabancı maddelerin azaltılmasına yardımcı olabilir.
Örnek:
Kıyım → Plaka Mıknatıs → Harmanlama
Kıyım Makinesinden Önce de Kullanılabilir mi?
Evet.
Uygun akış geometrisi mevcutsa:
Hammadde → Manyetik Plaka → Kıyım Makinesi
şeklinde bir ön kontrol noktası oluşturulabilir.
Bu yerleşimde amaç yabancı ferromanyetik parçaların mekanik kıyım ekipmanına ulaşmasını azaltmaktır.
250×150 mm Ölçünün Avantajı Nedir?
Ürün 250×150 mm çalışma geometrisine sahiptir.
Bu ölçü özellikle;
- küçük ve orta genişlikte şutlarda,
- lokal döküş bölgelerinde,
- dar ürün transferlerinde,
- makine içi metal kontrol noktalarında
değerlendirilebilir.
Büyük konveyörlerin üzerinde yüksek mesafeden metal çekmek amacıyla tasarlanmış büyük askı separatörleriyle aynı uygulama sınıfında düşünülmemelidir.
12 mm Kalınlığın Avantajı Nedir?
Bu ürünün öne çıkan özelliklerinden biri yalnızca 12 mm kalınlıkta olmasıdır.
İnce gövde;
- sınırlı montaj alanlarında,
- şut duvarlarında,
- dar makine bölgelerinde,
- ürün geçişinin fazla daraltılmasının istenmediği noktalarda
avantaj sağlayabilir.
Ancak ince olması tek başına belirli bir çekim mesafesi veya Gauss değeri anlamına gelmez.
Tütün Mıknatısa Yapışır mı?
Hayır.
Kuru tütün yaprağı veya kıyılmış tütün ferromanyetik değildir.
Dolayısıyla sistemin çalışma mantığı:
Tütün Akışı → Manyetik Plaka → Ferromanyetik Metal Tutulur → Tütün Devam Eder
şeklindedir.
Hangi Metal Parçalarını Tutabilir?
Neodyum plaka mıknatıs yeterli ferromanyetik özellik gösteren;
- demir tel,
- çelik tel,
- vida kırıntıları,
- çelik klipsler,
- demir talaşı,
- makine aşınma parçaları,
- küçük karbon çeliği parçaları
üzerinde kullanılabilir.
Çok Küçük Metal Partiküllerini Tutabilir mi?
Yeterli ferromanyetik özelliğe sahip ince parçacıklar manyetik alandan etkilenebilir.
Ancak bu ürün için doğrulanmış minimum partikül ölçüsü verilmediği için;
“X mikron parçacığı kesin yakalar”
şeklinde bir değer kullanılmamalıdır.
Performansı;
- partikül boyutu,
- manyetik özelliği,
- ürün hızı,
- ürün tabakası,
- mıknatıs ile metal arasındaki mesafe
birlikte etkiler.
Alüminyum Parçalarını Ayırır mı?
Hayır.
Alüminyum standart koşullarda ferromanyetik değildir.
Aynı şekilde;
- bakır,
- pirinç
gibi metaller de neodyum separatör tarafından demir gibi çekilmez.
Dolayısıyla ürün tüm metal türlerini ayıran sistem olarak tanımlanmamalıdır.
Paslanmaz Çelik Parçalarını Tutar mı?
Paslanmaz çeliklerin manyetik davranışı kalite ve işlenme şekline göre değişir.
Bazı paslanmaz çelikler mıknatısa belirgin tepki gösterebilirken bazıları çok düşük tepki gösterebilir.
Bu nedenle tüm paslanmaz metal parçalarının tutulacağı garanti edilmemelidir.
Plaka Mıknatıs Metal Dedektörünün Yerine Geçer mi?
Tam olarak değil.
Plaka mıknatıs:
Ferromanyetik parçaları çekerek ürün akışından fiziksel olarak ayırır.
Metal dedektörü:
Uygun sistemlerde metal varlığını elektronik olarak algılar.
İki teknoloji üretim hattında farklı kontrol noktalarında birlikte kullanılabilir.
Mekanik Elekten Farkı Nedir?
Mekanik elek partikül boyutuna göre ayrıştırma yapar.
Plaka mıknatıs ise yabancı maddenin manyetik özelliğine göre çalışır.
Küçük bir çelik parça mekanik eleğin açıklığından geçebilir, ancak manyetik plakanın çalışma bölgesine yeterince yaklaşırsa tutulabilir.
Plaka Mıknatıs Şut İçinde Nasıl Kullanılır?
Tütün akışının geçtiği şutun uygun yüzeyinde mıknatıs ürün akışına yakın konumlandırılır.
Buradaki temel prensip metal ile manyetik çalışma yüzeyi arasındaki mesafenin mümkün olduğunca kontrollü tutulmasıdır.
Plaka, ürün geçişini tamamen kapatan bir bariyer gibi yerleştirilmemelidir.
Ürün manyetik yüzeyin yakınından geçmelidir.
Neden Manyetik Mesafe Önemlidir?
Manyetik çekim etkisi mesafe arttıkça azalır.
Özellikle 12 mm kalınlığındaki kompakt bir ürünün doğru uygulanması için metal yabancı maddelerin plaka yüzeyinden gereksiz yere uzakta geçmemesi önemlidir.
Magneteksan’ın mevcut plaka ürünlerinde de ürün tabaka kalınlığı, plaka ile ürün arasındaki mesafe ve konveyör hızı performansı etkileyen temel parametreler arasında gösteriliyor.
Kalın Tütün Tabakasında Performans Değişir mi?
Evet.
Ürün çok kalın bir tabaka halinde geçiyorsa plaka yüzeyinden uzakta kalan metal parçanın manyetik alandan etkilenmesi zorlaşabilir.
Bu nedenle uygun sistemlerde ürün akışının kontrollü kalınlıkta tutulması faydalıdır.
Tütünün Akış Hızı Önemli midir?
Evet.
Çok yüksek ürün hızı yabancı metal parçanın manyetik alanda geçirdiği süreyi azaltabilir.
Bu nedenle ürün seçimi yalnızca mıknatıs ölçüsüne göre değil;
- akış hızı,
- ürün tabakası,
- metal boyutu,
- geçiş geometrisi
ile birlikte değerlendirilmelidir.
Plaka Kıyılmış Tütün Hattında Kullanılabilir mi?
Bu sayfanın ana hedefi tam olarak bu tip uygulamalardır.
Kıyılmış tütün uygun şut veya transfer noktasından ilerlerken plaka mıknatıs metal kontrolü amacıyla kullanılabilir.
Ancak gerçek montaj tasarımında ürünün plaka yüzeyine yeterli yakınlıkta geçmesi sağlanmalıdır.
Yaprak Tütün Hattında Kullanılabilir mi?
Uygun tesis geometrisinde değerlendirilebilir.
Ancak büyük ve hacimli yaprak tütün akışı plaka yüzeyinden uzak bir tabaka oluşturuyorsa 250×150×12 mm gibi kompakt bir ürün yerine daha geniş veya farklı geometrili manyetik sistem gerekebilir.
Bu model için daha doğal uygulama kontrollü kuru tütün akışıdır.
Harmanlama Öncesinde Kullanılabilir mi?
Evet.
Kıyılmış farklı tütün bileşenleri harmanlama ünitesine girmeden önce uygun transfer noktasında manyetik kontrolden geçirilebilir.
Örnek:
Kıyım → Manyetik Kontrol → Harmanlama
Bu sayede sonraki üretim aşamasına taşınan ferromanyetik yabancı madde miktarının azaltılmasına yardımcı olunur.
Paketleme Öncesinde Kullanılabilir mi?
Uygun proses hattında ilave bir son metal kontrol noktası olarak değerlendirilebilir.
Ancak bu ürünün ana kullanımını paketlemeden ziyade kıyım ve harmanlama arasındaki ürün transfer noktası olarak konumlandırmak daha doğru olur.
Makine Ekipmanlarını Korumaya Yardımcı Olur mu?
Ferromanyetik yabancı maddelerin sonraki ekipmanlara ulaşmasını azaltması;
- kıyım makineleri,
- harmanlama sistemleri,
- dozaj ekipmanları,
- transfer mekanizmaları
açısından ek bir ön kontrol sağlayabilir.
Ancak manyetik separatörün tüm mekanik arızaları önlediği iddia edilmemelidir.
Plaka Mıknatıs Nasıl Temizlenir?
Bu model manuel temizlenebilir olarak değerlendirilmiştir.
Temizlik sırasında:
- Ürün akışı durdurulur.
- Plakanın bulunduğu bölge güvenli hale getirilir.
- Manyetik yüzeyde biriken metal parçaları uzaklaştırılır.
- Yüzey gözle kontrol edilir.
- Sistem tekrar üretime alınır.
Neodyum manyetik sistemler metal el aletlerini kuvvetli şekilde çekebileceğinden bakım sırasında dikkat edilmelidir.
Temizlik Sıklığı Nasıl Belirlenir?
Sabit bir temizlik süresi doğru olmaz.
Periyodu;
- işlenen tütün miktarı,
- hammadde temizliği,
- metal kirlilik seviyesi,
- vardiya süresi,
- plaka üzerindeki birikim
belirler.
İlk devreye alma sırasında kısa kontrol aralıkları kullanılarak tesise özel bakım periyodu belirlenebilir.
Elektrik Enerjisine İhtiyaç Duyar mı?
Hayır.
Ürün kalıcı neodyum manyetik sistemle çalışır.
Manyetik alan oluşturmak için;
- elektrik,
- bobin,
- kontrol ünitesi,
- güç kaynağı
gerekmez.
Bu Ürünün Diğer Magneteksan Plaka Mıknatıslardan Farkı Nedir?
Magneteksan’da halihazırda genel konveyör, gıda, yem, nonwoven, alçıpan, kağıt-karton ve çeşitli geri dönüşüm uygulamalarına yönelik plaka mıknatıs içerikleri bulunuyor.
Bu ürünün farklılaştırıcı kombinasyonu:
250×150×12 mm + kompakt neodyum plaka + tütün kıyım/işleme hattı + şut/transfer noktası metal kontrolü
olarak belirlenmiştir.
Bu nedenle sayfayı yalnızca “250×150×12 mm Neodyum Plaka Mıknatıs” olarak bırakmak yerine spesifik proses adıyla yayınlamak SEO açısından daha güçlü olur.
Özel Ölçü Tütün Hattı Plaka Mıknatıs Üretilebilir mi?
Tütün işleme tesisindeki gerçek ürün geçişine göre farklı ölçülerde plaka mıknatıs tasarlanabilir.
Projede;
- şut genişliği,
- ürün tabaka kalınlığı,
- tütünün akış hızı,
- mıknatıs ile ürün arasındaki mesafe,
- hedef metal boyutu,
- montaj alanı,
- temizlik yöntemi,
- proses sıcaklığı
birlikte değerlendirilmelidir.
Bu bilgiler doğrultusunda farklı tütün temizleme, kıyım, harmanlama ve transfer hatlarına özel neodyum plaka mıknatıs sistemleri üretilebilir.
