Cam Geri Dönüşüm Konveyörü Askılı Plaka Mıknatıs – 400×210×42 mm Neodyum
Cam Geri Dönüşüm Konveyörü Askılı Plaka Mıknatıs – 400×210×42 mm Neodyum
Genel Özellikler
- Cam geri dönüşüm konveyörlerinde kullanılabilir.
- Cam kırıkları içerisindeki ferromanyetik metalleri ayırmaya yardımcı olur.
- 400×210×42 mm neodyum plaka mıknatıs kullanılmıştır.
- Plaka üzerinde M12 bağlantı noktaları bulunur.
- Zincirlerle taşıyıcı şaseye askılı şekilde bağlanır.
- Konveyör üstüne bağımsız şase ile konumlandırılabilir.
- Kullanım yüksekliği prosese göre ayarlanabilir.
- Elektrik enerjisi gerektirmez.
Teknik Özellikler
- Ürün Tipi: Şaseli Askı Tipi Neodyum Plaka Mıknatıs
- Ana Kullanım: Cam Geri Dönüşüm Konveyörü
- Plaka Ölçüsü: 400×210×42 mm
- Manyetik Sistem: Neodyum
- Bağlantı: M12
- Askı Şekli: Zincirli
- Taşıyıcı Sistem: Metal Şase
- Montaj: Konveyör Üstü / Askılı
- Temizleme: Manuel
- Hedef Malzeme: Ferromanyetik Demir / Çelik
- Elektrik İhtiyacı: Yok
Cam Geri Dönüşüm Askılı Plaka Mıknatıs, kırılmış cam ve cam ambalaj geri dönüşüm hatlarında konveyör üzerinde ilerleyen malzeme içerisindeki ferromanyetik metal parçalarının ayrılmasına yardımcı olmak amacıyla kullanılan 400×210×42 mm neodyum plaka mıknatıslı, şaseli askı tipi manyetik separatördür. Manyetik plaka, üzerindeki M12 bağlantı noktalarından zincirlerle taşıyıcı şaseye asılarak çalışma yüzeyi ürün akışına bakacak şekilde konveyörün üzerinde konumlandırılır. Cam kırıkları manyetik olmadığı için hat üzerinde ilerlemeye devam ederken demir ve uygun çelik esaslı parçalar manyetik yüzeye doğru çekilerek tutulur. Şaseli yapı mıknatısın mevcut konveyörden bağımsız olarak kurulmasına, zincirli askı sistemi ise uygulamaya göre çalışma yüksekliğinin ayarlanmasına yardımcı olur. Kalıcı neodyum manyetik sistem elektrik enerjisi gerektirmez ve tutulan metaller periyodik olarak manuel şekilde temizlenir.
| Teknik Özellik | Değer |
|---|---|
| Ürün Tipi | Şaseli Askı Tipi Neodyum Plaka Mıknatıs |
| Ana Kullanım | Cam Geri Dönüşüm Konveyörü |
| Plaka Ölçüsü | 400×210×42 mm |
| Manyetik Sistem | Neodyum |
| Plaka Bağlantısı | M12 |
| Askı Sistemi | Zincirli |
| Taşıyıcı | Metal Şase |
| Montaj Şekli | Konveyör Üstü / Askılı |
| Temizleme | Manuel |
| Hedef Malzeme | Ferromanyetik Demir / Çelik Parçalar |
| Elektrik İhtiyacı | Yok |

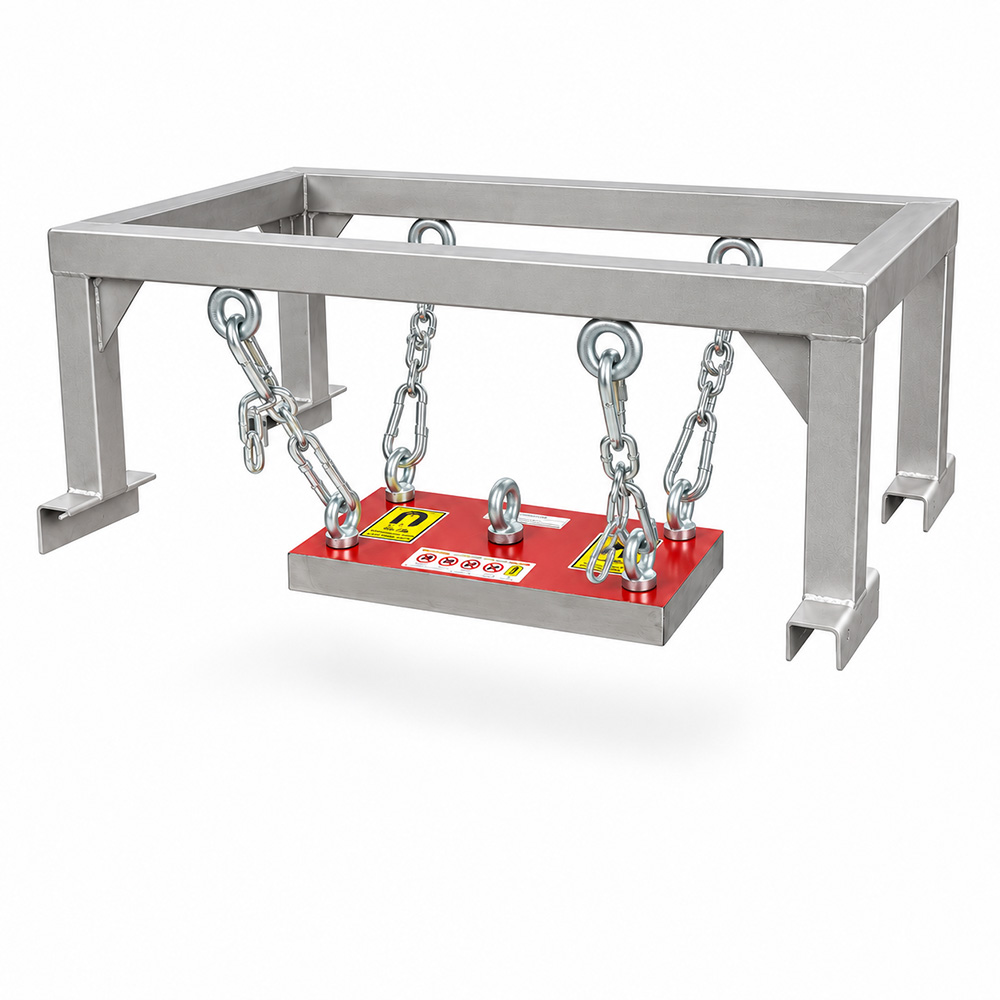

Cam Geri Dönüşüm Askılı Plaka Mıknatıs Nedir?
Cam Geri Dönüşüm Askılı Plaka Mıknatıs, kırılmış camın konveyör ile taşındığı geri dönüşüm proseslerinde ferromanyetik metal yabancı maddelerin ürün akışından tutulmasına yardımcı olan kalıcı manyetik ayırıcıdır.
Bu ürün yalnızca plaka mıknatıstan oluşmaz. Sistem;
- neodyum plaka mıknatıs,
- M12 bağlantı noktaları,
- zincirler,
- askı elemanları,
- taşıyıcı şase
ile birlikte konveyör üstünde kullanılabilecek komple bir askılı yapı oluşturur.
Cam Geri Dönüşüm Hattında Nerede Kullanılır?
En uygun proses noktalarından biri cam kırma sonrası konveyördür.
Örnek proses:
Atık Cam / Cam Ambalaj
↓
Kırma / Parçalama
↓
Cam Kırığı (Cullet)
↓
Konveyör Bant
↓
Şaseli Askılı Neodyum Plaka Mıknatıs
↓
Ferromanyetik Metal Ayrımı
↓
Cam Kırığı → Sonraki Ayırma / İşleme Prosesi
Neden Kırıcı Sonrasında Kullanılır?
Cam ambalajlarla birlikte hatta;
- metal kapak parçaları,
- tel parçaları,
- vida ve bağlantı parçaları,
- demir veya çelik kırıntılar
bulunabilir.
Kırma sonrasında serbest hale gelen ferromanyetik parçaların konveyör üzerinden taşınması, manyetik ayırma için uygun bir kontrol noktası oluşturur.

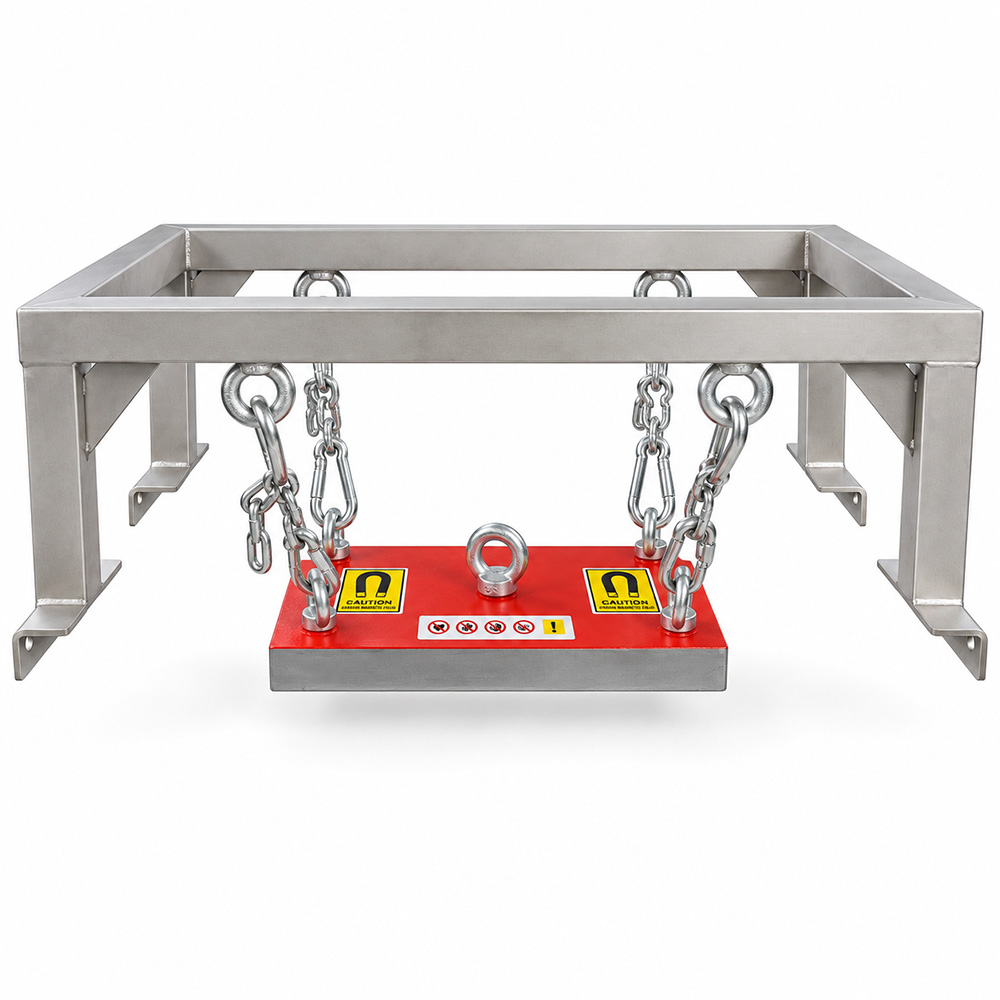

Şaseli Yapının Avantajı Nedir?
Bu ürünün önemli farklarından biri plaka mıknatısın kendi taşıyıcı şasesiyle birlikte sunulmasıdır.
Şase;
- mıknatısın konveyörün üzerinde tutulmasını,
- mevcut hatta bağımsız şekilde konumlandırılmasını,
- zincirlerin taşıyıcı noktalarının oluşturulmasını
sağlar.
Böylece konveyör konstrüksiyonuna doğrudan mıknatıs bağlantısı yapılmasının uygun olmadığı uygulamalarda ayrı bir askı sistemi kullanılabilir.

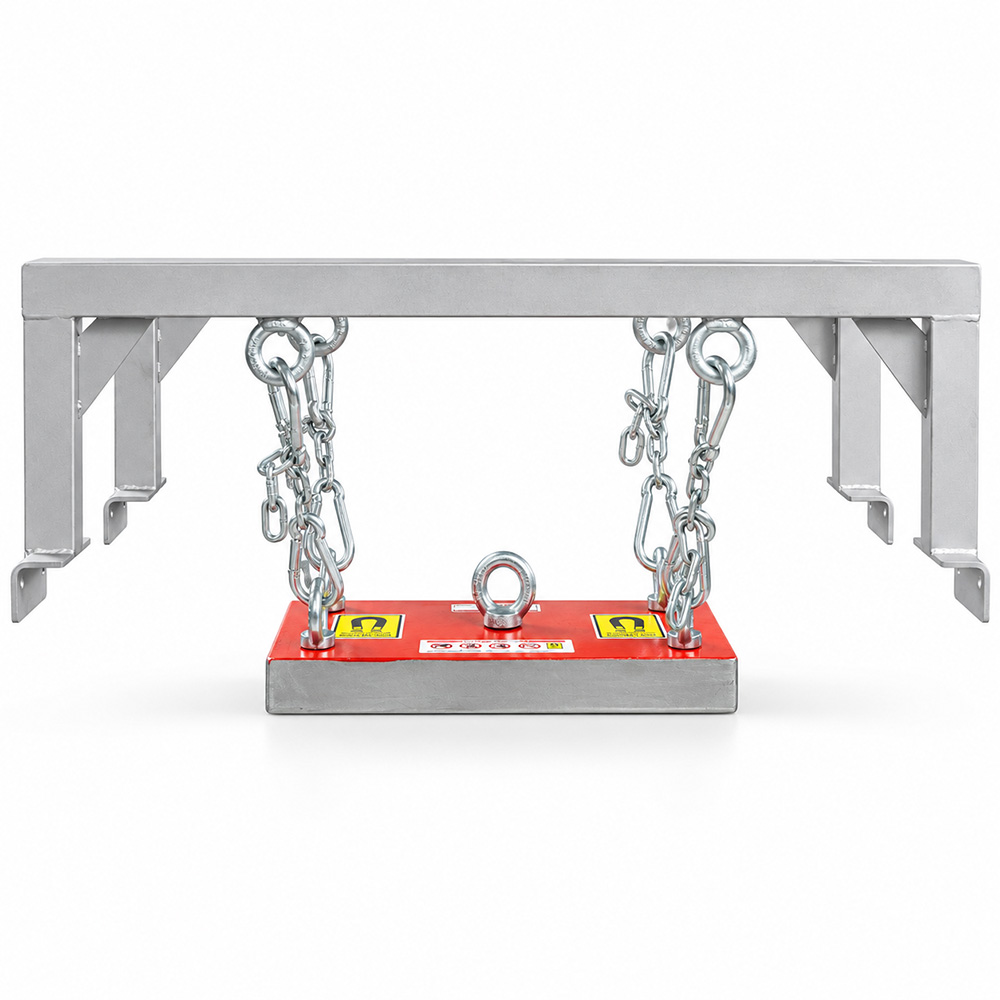

Zincirli Askı Sistemi Ne Sağlar?
Neodyum plaka mıknatıs taşıyıcı şaseye zincirlerle bağlanmıştır.
Zincirli yapı sayesinde plakanın konveyör yüzeyine göre konumu uygulama şartlarına göre ayarlanabilir.
Ancak çalışma yüksekliği belirlenirken;
- ürün tabakası yüksekliği,
- hedef metal büyüklüğü,
- konveyör geometrisi,
- güvenli mekanik açıklık
birlikte değerlendirilmelidir.

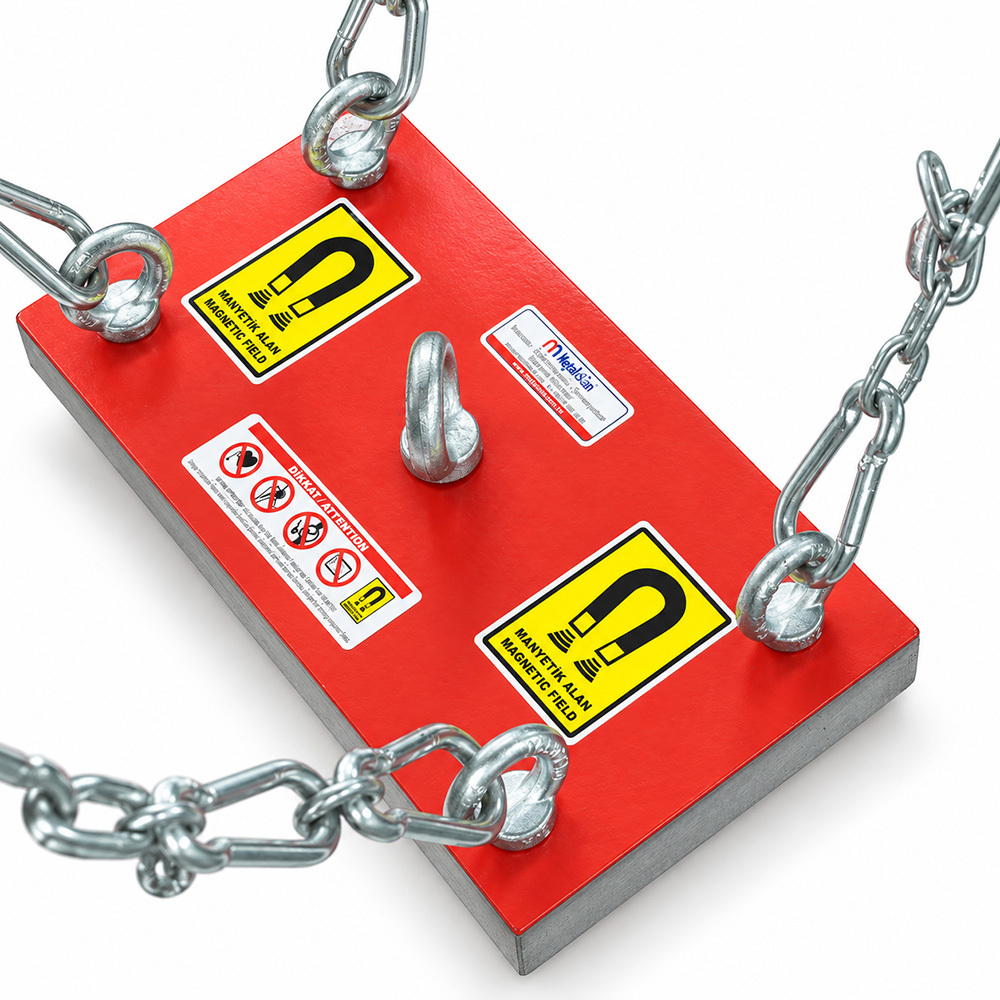

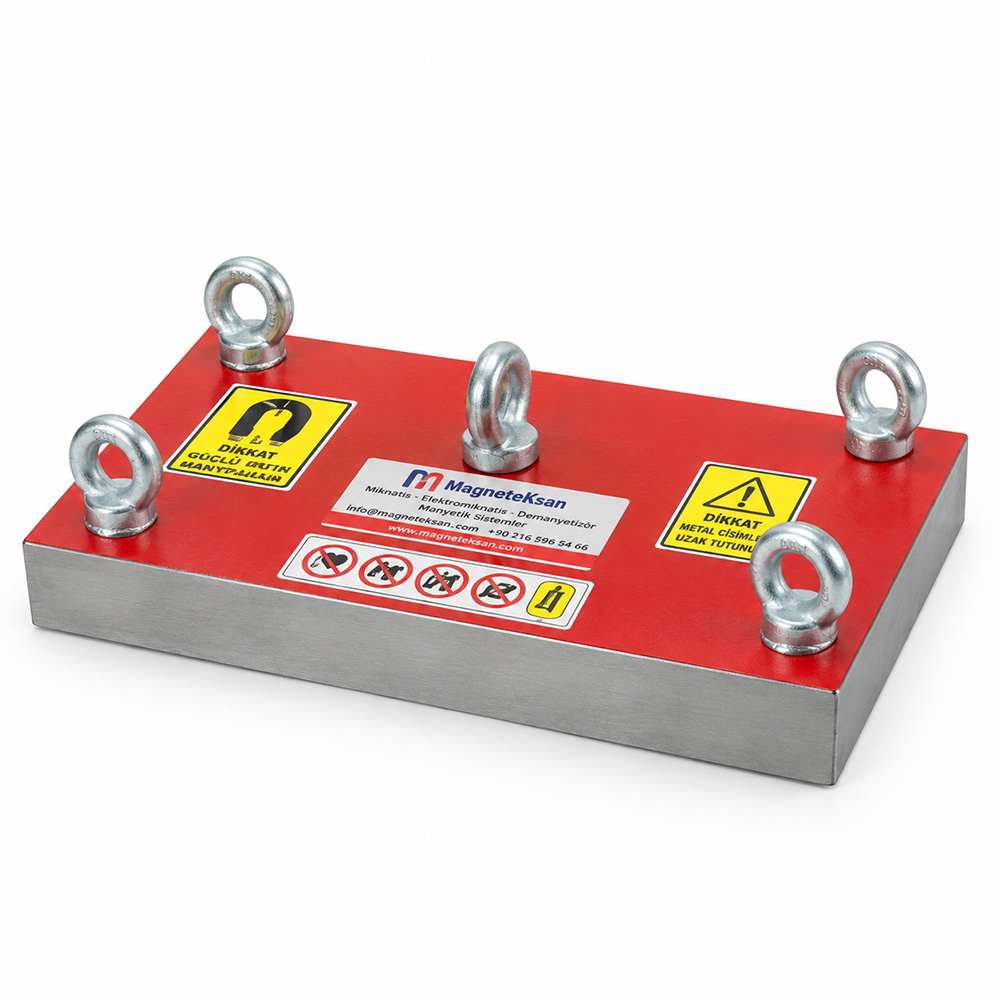

M12 Bağlantılar Ne İçin Kullanılır?
Plaka üzerinde bulunan M12 bağlantı noktaları, askı elemanlarının ve zincir sisteminin plakaya mekanik olarak bağlanmasını sağlar.
Bağlantıların kullanım sırasında gevşememesi için periyodik mekanik kontrol yapılmalıdır.
400×210×42 mm Ölçüsü Ne Anlama Gelir?
Manyetik plakanın dış ölçüsü:
400×210×42 mm
olarak belirtilmiştir.
Bu ölçü;
- plakanın konveyör üzerinde kapladığı alanı,
- mekanik yerleşim ihtiyacını,
- şase ve askı sisteminin konumunu
belirlemede dikkate alınmalıdır.
Neodyum Mıknatıs Sistemi Nasıl Çalışır?
Ürün kalıcı neodyum mıknatıs sistemi kullanır.
Plaka mıknatısın çalışma yüzeyi konveyördeki ürün akışına doğru konumlandırılır.
Ferromanyetik metal parça manyetik alan içerisine girdiğinde plakanın yüzeyine doğru çekilir.
Elektrik Gerektirir mi?
Hayır.
Ürün kalıcı neodyum mıknatıslarla çalışır.
Bu nedenle manyetik alan oluşturmak için;
- elektrik bağlantısı,
- pano,
- bobin,
- güç kaynağı
gerekmez.
Cam Kırıklarını Mıknatıs Tutar mı?
Hayır.
Cam ferromanyetik değildir.
Cam kırıkları konveyörde ilerlemeye devam ederken mıknatıstan etkilenen demir ve uygun çelik parçalar manyetik yüzeye çekilir.
Hangi Metal Parçaları Tutabilir?
Uygun ferromanyetik özellik gösteren;
- demir kapak parçaları,
- çelik bağlantı parçaları,
- vida,
- somun,
- tel,
- çelik kırıntıları,
- küçük demir parçaları
manyetik alandan etkilenebilir.
Gerçek tutma performansı metal parçanın büyüklüğü, ağırlığı, şekli ve mıknatısa olan mesafesine göre değişir.
Alüminyum Kapakları Tutar mı?
Hayır.
Alüminyum ferromanyetik değildir.
Bu nedenle alüminyum kapak ve parçalar neodyum plaka mıknatıs tarafından demir gibi tutulmaz.
Bakır ve Pirinç Parçalarını Tutar mı?
Hayır.
Bakır ve pirinç standart koşullarda ferromanyetik değildir.
Bunların ayrılması için farklı metal ayırma teknolojileri gerekir.
Paslanmaz Çelik Parçaları Tutar mı?
Paslanmaz çeliğin manyetik davranışı kalite ve üretim yöntemine göre değişir.
Bazı paslanmaz çelik türleri mıknatıstan etkilenebilirken bazıları çok düşük manyetik tepki gösterebilir.
Bu nedenle bütün paslanmaz parçaların ayrılacağı varsayılmamalıdır.
Plaka Mıknatıs Konveyöre Temas Eder mi?
Normal kullanımda hayır.
Plaka mıknatıs konveyörün ve ürün akışının üzerinde askılı şekilde konumlandırılır.
Manyetik çalışma yüzeyi ürün akışına bakar ancak fiziksel olarak banda sürtünmez.
Montaj Yüksekliği Neden Önemlidir?
Manyetik çekim mesafe arttıkça azalır.
Bu nedenle plakanın konveyöre gereğinden fazla yüksek monte edilmesi tutma performansını düşürebilir.
Aynı zamanda çok alçak montaj da ürün akışını veya büyük malzeme parçalarını engelleyebilir.
Doğru yükseklik gerçek proses şartlarına göre belirlenmelidir.
Sabit Bir Çekim Mesafesi Var mıdır?
Bu ürün için doğrulanmış sabit bir çekim mesafesi verilmediğinden kesin santimetre değeri kullanılmamalıdır.
Gerçek çalışma mesafesini;
- metal parçanın büyüklüğü,
- ağırlığı,
- malzemesi,
- ürün tabakası,
- çalışma geometrisi
etkiler.
Konveyör Bant Genişliği Önemli midir?
Evet.
Plakanın konumu, konveyör üzerinde malzemenin aktığı gerçek genişliğe göre değerlendirilmelidir.
400×210 mm plaka ölçüsü kullanılacak konveyörün aktif ürün akışıyla birlikte ele alınmalıdır.
Ürün Konveyör Boyunca mı, Enine mi Yerleştirilmelidir?
Montaj yönü;
- konveyör genişliğine,
- ürün akışına,
- şase geometrisine,
- hedeflenen manyetik kontrol alanına
göre belirlenebilir.
Temel hedef ürün akışının manyetik plakanın etkin çalışma alanının altından geçmesini sağlamaktır.
Tutulan Metaller Nasıl Temizlenir?
Bu model manuel temizlemelidir.
Konveyör güvenli şekilde durdurulduktan sonra manyetik yüzey üzerinde biriken ferromanyetik metal parçaları manuel olarak uzaklaştırılır.
Temizlik sırasında güçlü manyetik çekim ve keskin metal parçaları nedeniyle dikkatli olunmalıdır.
Metal Birikmesi Performansı Etkiler mi?
Evet.
Manyetik yüzey üzerinde çok fazla metal biriktiğinde;
- aktif manyetik yüzey kapanabilir,
- yeni gelen metal parçalarla mıknatıs arasındaki etkin mesafe artabilir.
Bu nedenle sistem düzenli olarak kontrol edilip temizlenmelidir.
Temizleme Sıklığı Ne Olmalıdır?
Sabit bir temizlik süresi vermek doğru değildir.
Temizlik periyodu;
- konveyörden geçen malzeme miktarına,
- metal kontaminasyon yoğunluğuna,
- tutulan parçaların büyüklüğüne,
- çalışma süresine
göre belirlenmelidir.
Otomatik Temizlemeli Bir Sistem midir?
Hayır.
Bu ürün manuel temizlemeli askılı plaka mıknatıs sistemidir.
Metal yükünün çok yüksek olduğu ve sürekli temizlik gereken hatlarda otomatik temizlemeli farklı manyetik separatör sistemleri ayrıca değerlendirilebilir.
Büyük Metal Parçalarını Tutar mı?
Tutma performansı parçanın;
- ağırlığına,
- boyutuna,
- şekline,
- mıknatısa olan mesafesine,
- ferromanyetik özelliğine
bağlıdır.
Doğrulanmış test olmadan belirli bir maksimum metal ağırlığı verilmemelidir.
Konveyör Hızı Performansı Etkiler mi?
Evet.
Konveyör hızı metal parçanın manyetik alan içerisinde kaldığı süreyi etkileyebilir.
Bu nedenle yüksek hızlı hatlarda gerçek proses koşullarının değerlendirilmesi gerekir.
Doğrulanmış çalışma testi olmadan maksimum bant hızı belirtilmemelidir.
Ürün Tabakası Kalınlığı Önemli midir?
Evet.
Metal parça ürün tabakasının altında kaldığında mıknatıs ile metal arasındaki mesafe artar.
Bu durum manyetik çekimi azaltabilir.
Bu nedenle ürün tabakası yüksekliği montaj yüksekliğiyle birlikte değerlendirilmelidir.
Bu Sistem Camı Metalden Tamamen Arındırır mı?
Hayır.
Manyetik plaka ferromanyetik metal kontaminasyonunu azaltmaya yardımcı olur.
Yüzde yüz metal ayırma garantisi verilmemelidir.
Cam geri dönüşüm tesislerinde ihtiyaç halinde;
- metal dedektörü,
- eddy current separator,
- optik ayırıcı,
- diğer mekanik sınıflandırma ekipmanları
gibi farklı teknolojiler de aynı proseste kullanılabilir.
Metal Dedektörünün Yerine Geçer mi?
Hayır.
Plaka mıknatıs ferromanyetik parçaları çekerek fiziksel olarak tutar.
Metal dedektörü ise metalin algılanmasına yönelik farklı prensiple çalışır.
İki sistem aynı hattın farklı kontrol noktalarında birbirini tamamlayabilir.
Şase Zemine mi Sabitlenir?
Fotoğraftaki sistem, plaka mıknatısı taşıyan bağımsız bir mekanik şase yapısına sahiptir.
Şasenin gerçek tesiste;
- zemine,
- konveyör konstrüksiyonuna,
- farklı bir taşıyıcı yapıya
nasıl sabitleneceği uygulamanın mekanik şartlarına göre belirlenmelidir.
Belirli bir sabitleme şekli zorunluymuş gibi belirtilmemelidir.
Zincir Boyu Ayarlanabilir mi?
Zincir bağlantısı plakanın şase altındaki konumunun ayarlanmasına imkân sağlayabilir.
Ayarlama yapılırken dört askı noktasının dengeli olması ve plakanın çalışma yüzeyinin ürün akışına uygun pozisyonda tutulması önemlidir.
Plakanın Düz Durması Önemli midir?
Evet.
Dört askı noktasının dengeli ayarlanması plakanın konveyör üzerinde istenen konumda tutulmasına yardımcı olur.
Dengesiz askı, çalışma mesafesinin plakanın farklı bölgelerinde değişmesine neden olabilir.
Bakımı Nasıl Yapılır?
Periyodik olarak;
- M12 bağlantılar,
- göz cıvataları,
- zincirler,
- karabinalar / askı elemanları,
- taşıyıcı şase,
- plaka yüzeyi
kontrol edilmelidir.
Gevşek veya hasarlı mekanik bağlantılar kullanılmadan önce düzeltilmelidir.
Manyetik Yüzey Hasar Görürse Ne Yapılmalıdır?
Manyetik plaka yüzeyinde ciddi;
- darbe,
- ezilme,
- çatlak,
- deformasyon
tespit edilirse ürünün çalışma durumu kontrol edilmelidir.
Plaka sert metal darbelerinden korunmalıdır.
Açık Havada Kullanılabilir mi?
Bu ürün için doğrulanmış dış ortam veya IP koruma sınıfı verilmediğinden açık hava dayanımı konusunda kesin iddia kullanılmamalıdır.
Nem, yağmur, kimyasal ortam veya aşındırıcı koşullar bulunuyorsa uygulama ayrıca değerlendirilmelidir.
Maksimum Çalışma Sıcaklığı Nedir?
Bu spesifik plaka mıknatıs için doğrulanmış maksimum sıcaklık bilgisi verilmediğinden sayfaya tahmini sıcaklık değeri eklenmemelidir.
Manyetik Değer Kaç Gauss?
Bu ürün için doğrulanmış Gauss ölçümü verilmediğinden belirli bir Gauss değeri kullanılmamalıdır.
Plaka mıknatıslarda uygulama başarısı yalnızca Gauss değerinden değil, manyetik alanın çalışma mesafesindeki davranışından da etkilenir.
Neodyum Sınıfı Nedir?
Ürünün neodyum mıknatıs kullandığı belirtilmiştir.
Ancak bu spesifik ürün için N35, N42 veya farklı bir neodyum sınıfı doğrulanmadığından ürün sayfasına sınıf değeri eklenmemelidir.
Özel Ölçülerde Üretilebilir mi?
Evet.
Uygulamaya göre;
- plaka ölçüsü,
- askı noktaları,
- zincir sistemi,
- taşıyıcı şase ölçüsü,
- çalışma yüksekliği
konveyör ve proses geometrisine göre projelendirilebilir.
