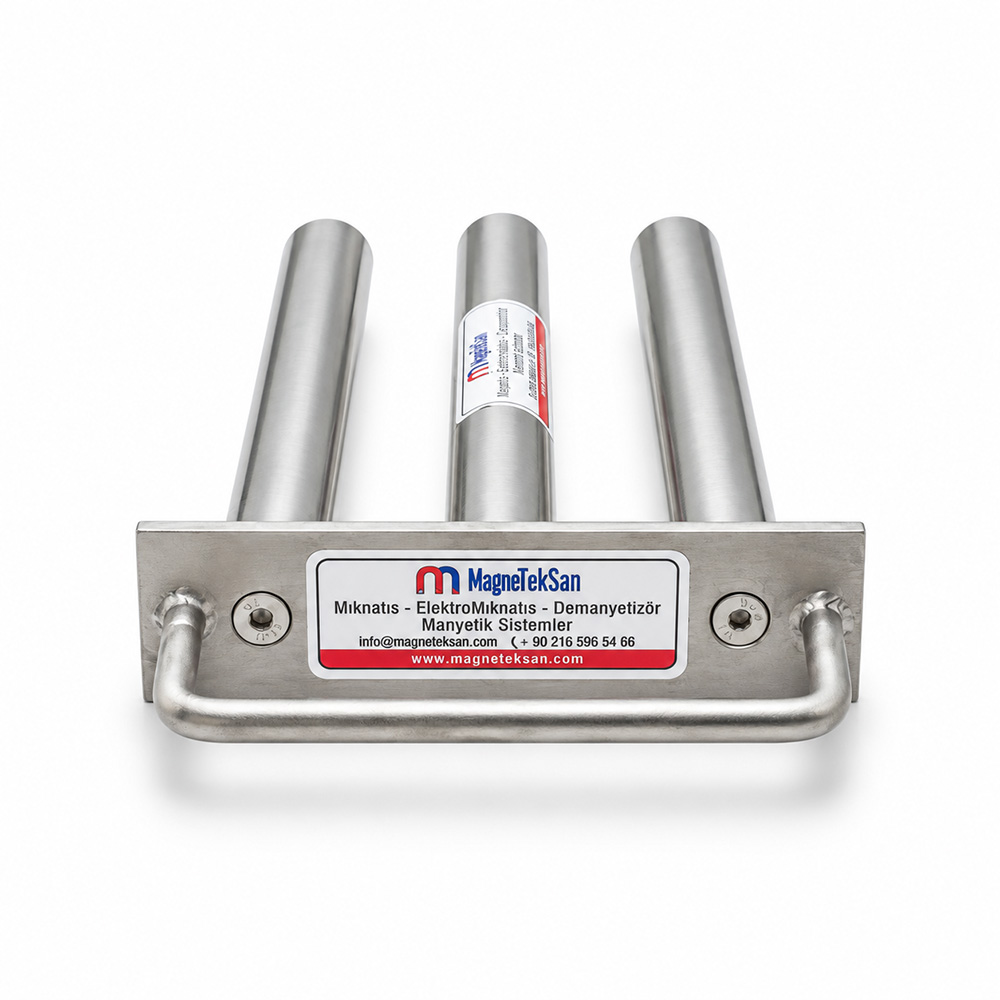

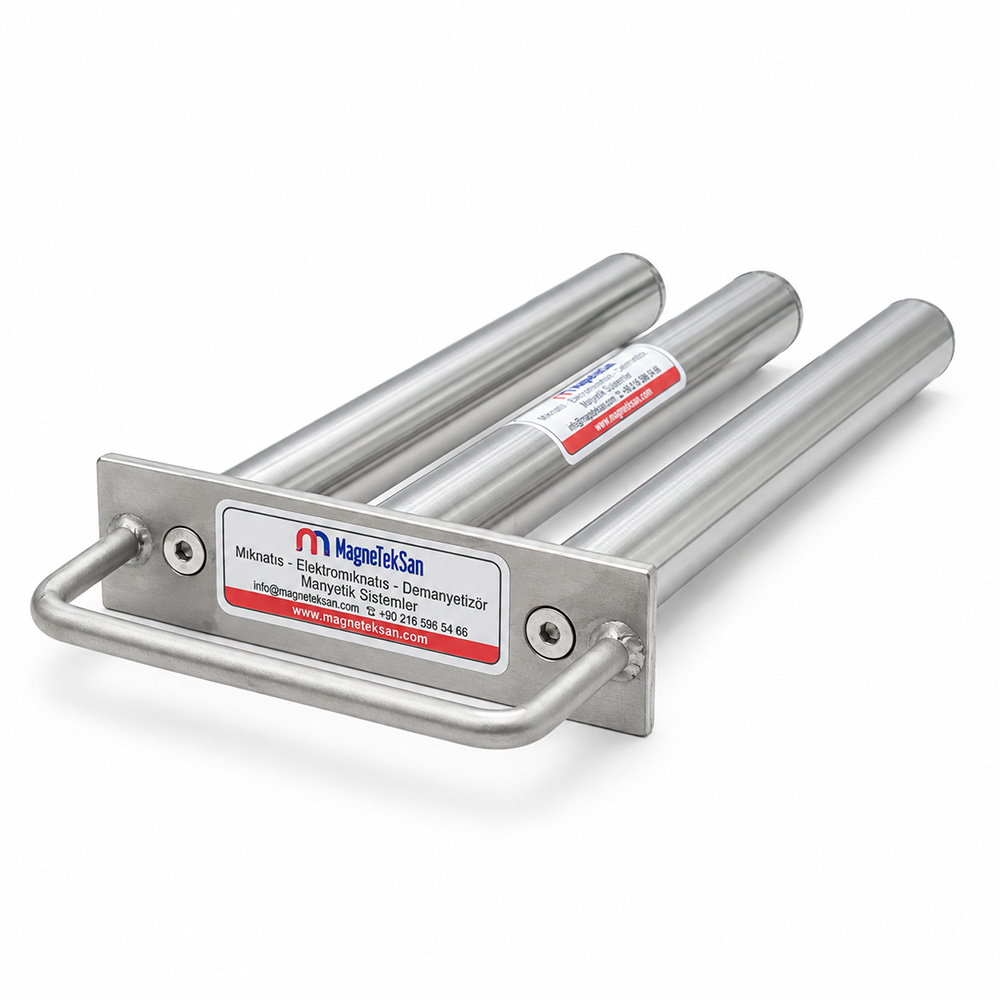

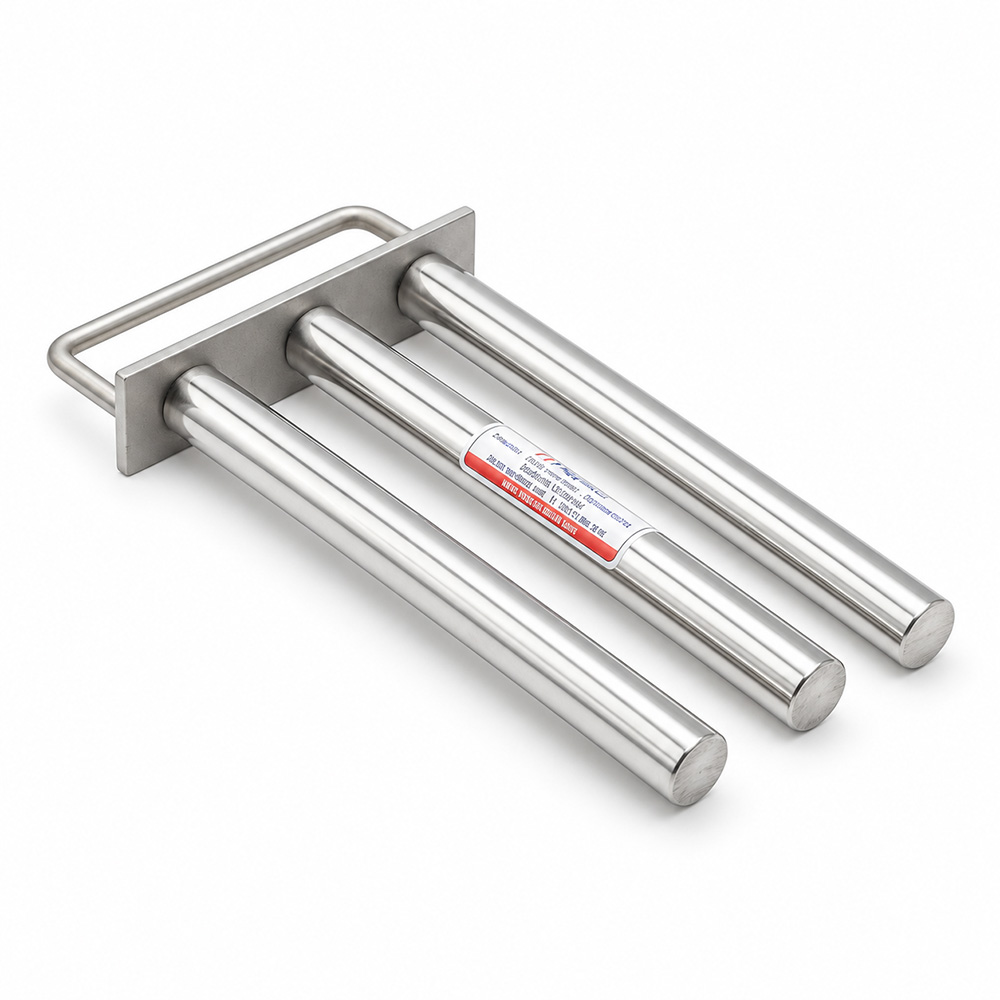

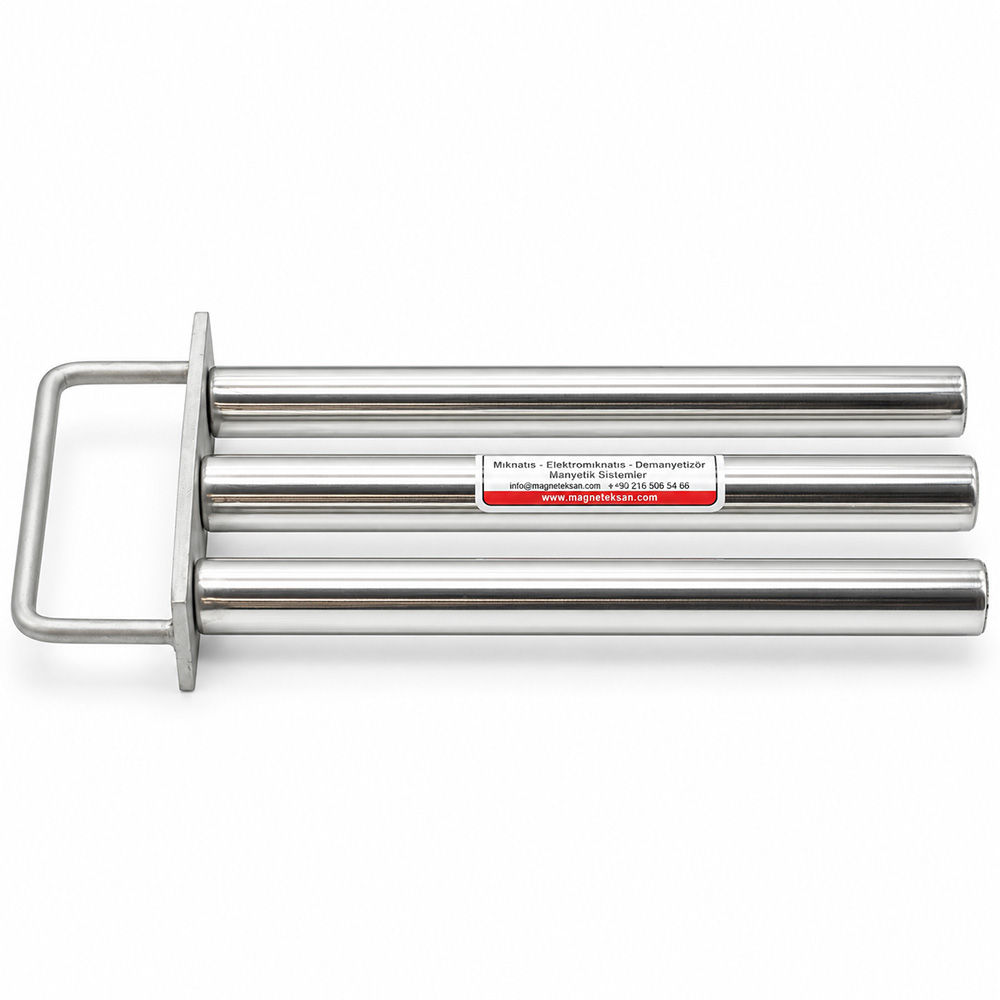

150×250 mm Tutamaklı Neodyum Elek Mıknatıs – Ø25×3 N35 10000 Gauss
150×250 mm Tutamaklı Neodyum Elek Mıknatıs – Ø25×3 N35 10000 Gauss
Genel Özellikler
- Hazne, şut ve ürün geçiş noktalarında kullanılabilir.
- 150×250 mm kompakt tutamaklı yapıya sahiptir.
- 3 adet Ø25 mm N35 neodyum manyetik çubuk içerir.
- 10000 Gauss manyetik değere sahiptir.
- AISI 304 paslanmaz çelik yapıdadır.
- Tutamak sayesinde kolayca çıkarılıp takılabilir.
- Maksimum çalışma sıcaklığı 80°C’dir.
- Elektrik enerjisi gerektirmez.
Teknik Özellikler
- Ürün Tipi: Tutamaklı Neodyum Elek Mıknatıs
- Ölçü: 150×250 mm
- Manyetik Çubuk Sayısı: 3 Adet
- Manyetik Çubuk Çapı: Ø25 mm
- Neodyum Sınıfı: N35
- Manyetik Değer: 10000 Gauss
- Malzeme: AISI 304 Paslanmaz Çelik
- Yapı: Tutamaklı / Çıkarılabilir
- Maksimum Sıcaklık: 80°C
- Temizleme: Manuel
- Elektrik İhtiyacı: Yok
150×250 mm Tutamaklı Neodyum Elek Mıknatıs, kuru veya serbest akışlı ürünlerin geçtiği uyumlu hazne, şut, kovan ve ürün geçiş noktalarında ferromanyetik metal parçalarının tutulmasına yardımcı olmak amacıyla kullanılan kompakt ve çıkarılabilir manyetik separatördür. Ürün üzerinde 3 adet Ø25 mm N35 neodyum manyetik çubuk bulunur ve sistem 10000 Gauss manyetik değere sahiptir. AISI 304 paslanmaz çelik yapısı proses uygulamalarında dayanıklı ve kolay temizlenebilir bir yüzey sunarken, ön bölümdeki tutamak manyetik grubun kontrol ve temizlik amacıyla kolayca çıkarılmasına yardımcı olur. Maksimum 80°C çalışma sıcaklığına sahip kalıcı neodyum sistem elektrik enerjisi gerektirmeden çalışır.
| Teknik Özellik | Değer |
|---|---|
| Ürün Tipi | Tutamaklı Neodyum Elek Mıknatıs |
| Ölçü | 150×250 mm |
| Manyetik Çubuk Sayısı | 3 Adet |
| Manyetik Çubuk Çapı | Ø25 mm |
| Neodyum Sınıfı | N35 |
| Manyetik Değer | 10000 Gauss |
| Malzeme | AISI 304 Paslanmaz Çelik |
| Yapı | Tutamaklı / Çıkarılabilir |
| Maksimum Çalışma Sıcaklığı | 80°C |
| Temizleme | Manuel |
| Elektrik İhtiyacı | Yok |
150×250 mm Tutamaklı Neodyum Elek Mıknatıs Nedir?
150×250 mm Tutamaklı Neodyum Elek Mıknatıs, ürün akışındaki demir ve uygun çelik esaslı ferromanyetik parçaların tutulmasına yardımcı olan çıkarılabilir manyetik ayırma elemanıdır.
Ürün;
- 150×250 mm yapı,
- 3 adet Ø25 mm manyetik çubuk,
- N35 neodyum,
- 10000 Gauss,
- AISI 304 paslanmaz çelik
özelliklerine sahiptir.
Nerelerde Kullanılabilir?
Uygun mekanik ölçüler sağlandığında;
- ürün haznelerinde,
- şutlarda,
- ürün düşüş kanallarında,
- kovan sistemlerinde,
- bunker çıkışlarında,
- dozaj veya paketleme öncesi ürün geçişlerinde
kullanılabilir.
Ana amaç ürünün manyetik çubukların etkin alanından geçirilmesidir.
Neden Tutamaklı Yapı Kullanılır?
Tutamak, manyetik grubun proses ekipmanından daha kolay çıkarılmasına yardımcı olur.
Bu sayede;
- yüzey kontrolü,
- metal birikiminin temizlenmesi,
- periyodik bakım,
- gerektiğinde değişim
daha pratik şekilde yapılabilir.
Mevcut Kovanlarda Yedek Parça Olarak Kullanılabilir mi?
Evet, ölçü ve montaj geometrisi uyuyorsa mevcut kovan mıknatıslarda yedek veya değişim manyetik grubu olarak değerlendirilebilir.
Uyumluluk için özellikle;
- ön plaka ölçüsü,
- çubuk uzunluğu,
- çubuk aralığı,
- gövde giriş açıklığı,
- tutamak ve bağlantı geometrisi
kontrol edilmelidir.
3 Adet Ø25 mm Manyetik Çubuk Ne İşe Yarar?
Üründe 3 adet Ø25 mm manyetik çubuk bulunur.
Ürün akışı çubukların çevresinden veya arasından geçerken ferromanyetik metal parçaları manyetik alandan etkilenerek çubuk yüzeylerinde tutulabilir.
N35 Neodyum Ne Anlama Gelir?
Üründe N35 sınıfı neodyum mıknatıslar kullanılmaktadır.
N35, mıknatıs malzemesinin sınıfını ifade eder.
Kalıcı neodyum yapı sayesinde sistem enerji uygulanmadan sürekli manyetik alan oluşturur.
10000 Gauss Ne Anlama Gelir?
Ürünün belirtilen manyetik değeri:
10000 Gauss
seviyesindedir.
Bu değer ferromanyetik parçaların manyetik çubuk yüzeylerinde tutulmasına yardımcı olan manyetik alan seviyesini ifade eder.
Ancak 10000 Gauss;
- sabit çekim mesafesi,
- kilogram taşıma kapasitesi,
- yüzde yüz yakalama oranı
anlamına gelmez.
Hangi Metalleri Tutar?
Uygun ferromanyetik özellik gösteren;
- demir,
- çelik kırıntıları,
- tel parçaları,
- vida parçaları,
- küçük ferromanyetik metal aşınmaları
manyetik çubuklardan etkilenebilir.
Alüminyumu Tutar mı?
Hayır.
Alüminyum ferromanyetik değildir ve standart neodyum mıknatıs tarafından demir gibi tutulmaz.
Bakır ve Pirinci Tutar mı?
Hayır.
Bakır ve pirinç ferromanyetik değildir.
Bu ürünün ana hedefi demir ve uygun çelik esaslı yabancı metal parçalarıdır.
Paslanmaz Çelik Parçaları Tutar mı?
Paslanmaz çeliğin manyetik davranışı kullanılan kaliteye göre değişebilir.
Bazı paslanmaz çelikler mıknatıstan etkilenirken bazıları oldukça düşük manyetik tepki gösterir.
Bu nedenle tüm paslanmaz parçalar için kesin tutma garantisi verilmemelidir.
AISI 304 Paslanmaz Çelik Ne Sağlar?
Ürün AISI 304 paslanmaz çelik yapıdadır.
Bu malzeme;
- korozyon direnci,
- temizlenebilir yüzey,
- gıda ve proses ekipmanlarında yaygın kullanım
özellikleri nedeniyle tercih edilir.
Gıda Proseslerinde Kullanılabilir mi?
AISI 304 paslanmaz yapı sayesinde uygun gıda proseslerinde değerlendirilebilir.
Ancak nihai uygulamada tesisin;
- hijyen şartları,
- ürün özellikleri,
- temizlik prosedürleri,
- gerekli sertifikasyon şartları
ayrıca dikkate alınmalıdır.
Maksimum Çalışma Sıcaklığı Nedir?
Ürünün maksimum çalışma sıcaklığı:
80°C
olarak belirtilmiştir.
80°C’nin üzerindeki uygulamalarda standart N35 neodyum yapı kullanılmadan önce proses şartları ayrıca değerlendirilmelidir.
Elektrik Gerektirir mi?
Hayır.
Kalıcı neodyum mıknatıs sistemi sayesinde;
- elektrik,
- bobin,
- pano,
- güç kaynağı
gerekmez.
Çalışma Prensibi Nasıldır?
Temel proses:
Ürün Akışı
↓
3×Ø25 mm N35 Manyetik Çubuk
↓
Ferromanyetik Metal Tutma
↓
Ürün Akışı Devam Eder
Manyetik olmayan ürün çubukların çevresinden geçerken uygun ferromanyetik parçalar manyetik yüzeylerde tutulur.
Ürün Klasik Bir Elek Gibi Tane Boyutu Ayırır mı?
Hayır.
Buradaki “elek mıknatıs” ifadesi mekanik boyut elemesi anlamına gelmez.
Ana işlev ferromanyetik metal kontrolüdür.
Hazne İçerisinde Kullanılabilir mi?
Evet.
Hazne ölçüleri ve ürün geçiş geometrisi uygun olduğunda tutamaklı manyetik grup hazne içerisinde kullanılabilir.
Tutamak dışarıda bırakılarak manyetik çubukların ürün akışının içinde konumlandırılması sağlanabilir.
Şutta Kullanılabilir mi?
Evet.
Uygun dikdörtgen ürün geçiş şutlarında kullanılabilir.
Ürün akışının mümkün olduğunca manyetik çubuklara yakın geçmesi tercih edilir.
Kovan İçinde Kullanılabilir mi?
Evet, uygun ölçüdeki kovan veya muhafaza gövdesine entegre edilebilir.
Bu nedenle ürün hem bağımsız tutamaklı manyetik grup hem de uygun sistemlerde yedek/değişim elemanı olarak değerlendirilebilir.
Ürün Akışı Tıkanır mı?
Bu durum;
- ürün tane büyüklüğüne,
- ürünün akışkanlığına,
- çubuklar arasındaki açıklığa,
- ürün debisine
bağlıdır.
Gerçek uygulamada ürünün akış davranışı değerlendirilmelidir.
Kapasitesi Kaç Ton/Saattir?
Bu ürün için sabit bir ton/saat kapasitesi verilmemelidir.
Gerçek kapasite;
- ürün cinsi,
- tane boyutu,
- ürün yoğunluğu,
- nem,
- akış geometrisi
gibi faktörlere bağlıdır.
Tutamak Nasıl Kullanılır?
Tutamak manyetik grubun;
- sisteme yerleştirilmesi,
- sistemden çıkarılması,
- kontrol edilmesi,
- temizlenmesi
sırasında kolay kavrama sağlar.
Manyetik alan güçlü olduğu için çıkarma sırasında çevredeki ferromanyetik yüzeylere dikkat edilmelidir.
Manuel Temizleme Nasıl Yapılır?
Üretim güvenli şekilde durdurulduktan sonra manyetik grup tutamaktan çekilerek çıkarılır.
Çubukların üzerinde bulunan ferromanyetik parçalar kontrollü şekilde temizlenir.
Keskin metal parçaları nedeniyle uygun kişisel koruyucu ekipman kullanılmalıdır.
Temizlik Sıklığı Ne Olmalıdır?
Sabit bir süre vermek doğru değildir.
Temizlik sıklığı;
- geçen ürün miktarına,
- metal kontaminasyon yoğunluğuna,
- çalışma süresine,
- çubuklarda biriken metal miktarına
göre belirlenmelidir.
Metal Birikmesi Performansı Etkiler mi?
Evet.
Manyetik çubuk yüzeylerinde aşırı metal birikmesi yeni gelen parçaların aktif manyetik yüzeye yaklaşmasını zorlaştırabilir.
Bu nedenle düzenli kontrol önemlidir.
Manyetik Grup Kolayca Değiştirilebilir mi?
Uyumlu gövde sistemlerinde evet.
Tutamaklı yapı, mevcut grubun çıkarılıp uygun ölçüde yeni grubun takılmasını kolaylaştırır.
Ancak yeni grubun ölçü ve mekanik bağlantılarının mevcut sistemle uyumlu olması gerekir.
Yedek Manyetik Grup Siparişinde Hangi Bilgiler Gereklidir?
En doğru yedek parça üretimi için mevcut ürünün;
- toplam ölçüsü,
- manyetik çubuk çapı,
- çubuk sayısı,
- çubuk uzunluğu,
- çubuk merkez aralıkları,
- ön plaka ölçüsü,
- tutamak ölçüsü
kontrol edilmelidir.
10000 Gauss Değeri Zamanla Kontrol Edilebilir mi?
Evet.
Periyodik manyetik performans takibi gereken tesislerde uygun bir Gaussmetre ile manyetik çubukların yüzey ölçümleri yapılabilir.
Ölçüm yöntemi ve prob konumu karşılaştırılabilir sonuç elde etmek için standart tutulmalıdır.
Metal Dedektörü Yerine Geçer mi?
Hayır.
Manyetik elek ferromanyetik parçaları fiziksel olarak tutmaya yardımcı olur.
Metal dedektörü farklı bir algılama prensibiyle çalışır ve farklı metal türlerini algılayabilir.
İhtiyaca göre iki sistem birlikte kullanılabilir.
Bakımı Nasıl Yapılır?
Periyodik olarak;
- Ø25 mm manyetik çubuk yüzeyleri,
- ön taşıyıcı plaka,
- tutamak,
- bağlantılar
kontrol edilmelidir.
Deformasyon veya ciddi yüzey hasarı tespit edilirse ürün değerlendirilmelidir.
Özel Ölçülerde Üretilebilir mi?
Evet.
Uygulamaya göre;
- toplam ölçü,
- manyetik çubuk sayısı,
- çubuk çapı,
- çubuk uzunluğu,
- tutamak geometrisi,
- taşıyıcı plaka
projeye özel üretilebilir.
