Toz Deterjan Hattı Elek Mıknatıs – 435×340 mm Ø32×5 Neodyum

435×340 mm 5 Çubuklu Toz Deterjan Hattı Elek Mıknatıs

Toz Deterjan Hattı Elek Mıknatıs, kuru deterjan hammaddelerinin karıştırma, transfer, dozajlama veya paketleme prosesinden geçişi sırasında ürüne karışabilecek ferromanyetik metal partiküllerin tutulmasına yardımcı olmak amacıyla kullanılabilecek ızgara tipi bir manyetik separatördür.

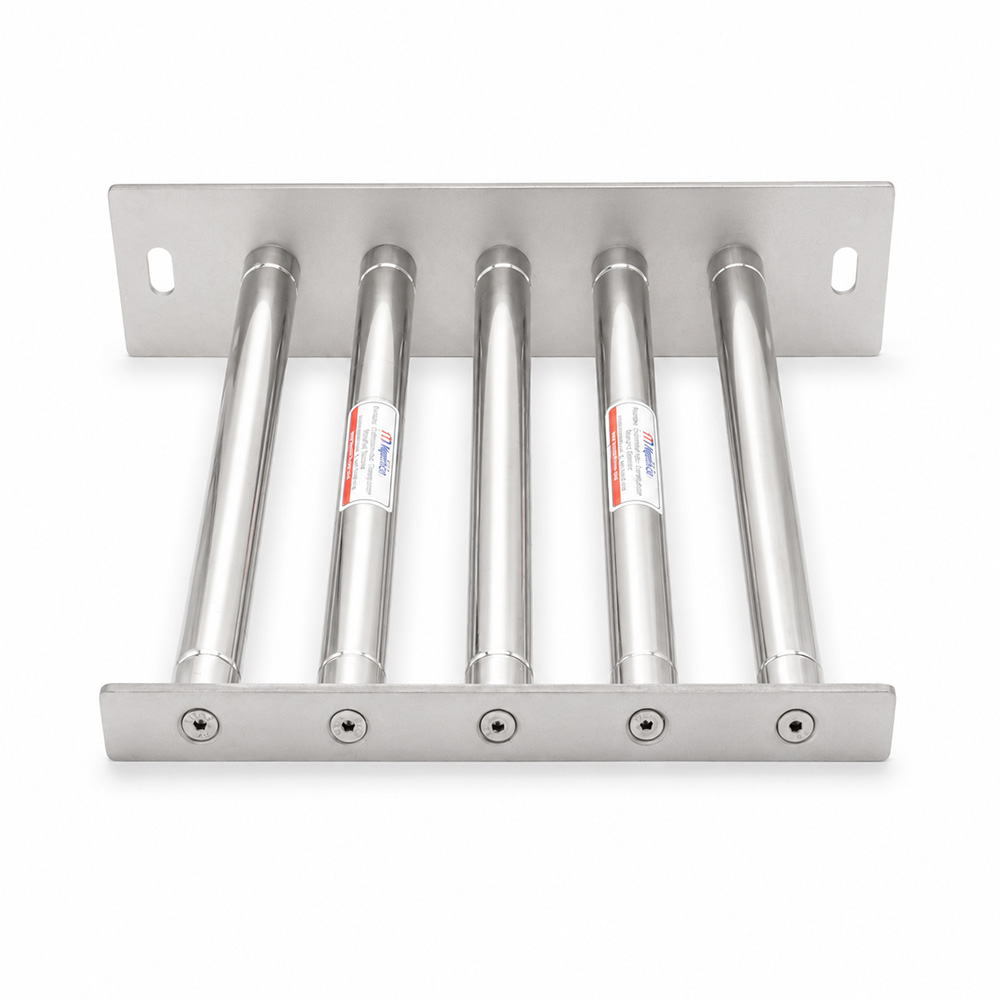

Ürün 435×340 mm dikdörtgen taşıyıcı yapı içerisinde paralel yerleştirilmiş 5 adet Ø32 mm neodyum manyetik çubuktan oluşur. Toz ürün, manyetik çubukların arasından ve yüzeylerine yakın bölgelerden geçerken demir ve çelik esaslı yeterli ferromanyetik özellik gösteren yabancı maddeler manyetik yüzeye doğru çekilir.

435×340 mm ölçüsü, ürünü küçük laboratuvar tipi haznelerden ziyade daha geniş mikser çıkışları, ara bunkerler, ürün transfer açıklıkları ve paketleme makinesi besleme noktaları için uygun bir geometriye taşır.

Neodyum mıknatıs sistemi kalıcı manyetik alan oluşturduğundan ayırma işlemi için elektrik bağlantısı gerekmez. Tutulan metal partiküller bakım sırasında manyetik çubukların yüzeyinden manuel olarak uzaklaştırılır.

Çalışma Prensibi

Toz deterjan veya kuru hammadde, üretim hattındaki uygun döküş noktasından 435×340 mm manyetik eleğin üzerine gelir.

Ürün, beş adet Ø32 mm neodyum çubuğun arasından geçerken demir ve çelik esaslı ferromanyetik parçacıklar manyetik alan tarafından çubuk yüzeylerine doğru çekilir.

Ana toz ürün ise çubukların arasından geçerek üretimin bir sonraki aşamasına devam eder.

Örnek proses:

Hammadde Besleme → Karıştırma → Manyetik Elek → Ara Bunker → Dozajlama / Paketleme

Nihai montaj noktası üretim hattının gerçek akış yapısına göre belirlenmelidir.

Toz Deterjan Hattı Elek Mıknatıs Nedir?

Toz Deterjan Hattı Elek Mıknatıs, kuru deterjan hammaddeleri ve karışımlarının üretim hattından geçişi sırasında demir ve çelik esaslı ferromanyetik yabancı maddelerin ürün akışından ayrılmasına yardımcı olan neodyum manyetik separatördür.

Bu ürün klasik mekanik elek gibi partikül büyüklüğüne göre süzme yapmaz.

Ayırma işlemi parçacığın manyetik özelliğine göre gerçekleşir.

---

Toz Deterjan Üretiminde Manyetik Elek Neden Kullanılır?

Toz deterjan üretimi sırasında hammaddeler tesise bağlı olarak farklı mekanik ekipmanlardan geçebilir.

Örneğin;

• hammadde bunkerleri,
• helezonlar,
• elevatörler,
• karıştırıcılar,
• ara depolama bunkerleri,
• dozaj sistemleri,
• paketleme makineleri

ürünle temas edebilir.

Bu ekipmanların kullanımı, bakımı veya mekanik aşınması sırasında ürüne demir ve çelik esaslı yabancı parçacıkların karışması istenmeyen bir durumdur.

Manyetik elek, uygun proses noktasına yerleştirilerek bu ferromanyetik parçaların sonraki üretim aşamalarına ulaşmasını azaltmaya yardımcı olur.

---

Toz Deterjan Hattının Neresinde Kullanılabilir?

Uygun montaj noktası tesisin proses tasarımına bağlıdır.

Mikser Çıkışında

Deterjan hammaddeleri karıştırıldıktan sonra nihai karışımın sonraki ekipmana geçmeden önce manyetik kontrolden geçirilmesi sağlanabilir.

Örnek:

Mikser → Manyetik Elek → Ara Bunker

Ara Bunker Girişinde

Hazırlanmış ürün depolama veya dozaj bunkerine ulaşmadan önce ferromanyetik metal kontrolünden geçirilebilir.

Paketleme Öncesinde

Nihai ürünün tartım ve ambalajlama sistemine aktarılmasından önce ek bir manyetik kontrol noktası oluşturulabilir.

Transfer Noktalarında

Toz hammaddenin bir ekipmandan diğerine serbest düşüşle aktarıldığı uygun noktalarda kullanılabilir.

---

Paketleme Öncesi Manyetik Kontrol Neden Tercih Edilebilir?

Paketleme aşaması, ürünün üretim prosesindeki son adımlarından biridir.

Üretimin önceki aşamalarından kaynaklanabilecek ferromanyetik parçaların bu noktaya ulaşması halinde ürünün paketlenmeden önce ek bir kontrol aşamasından geçirilmesi avantaj sağlayabilir.

Örneğin:

Karışım → Ara Bunker → Manyetik Elek → Tartım → Paketleme

şeklinde bir proses oluşturulabilir.

Bu, önceki üretim ekipmanlarından gelebilecek ferromanyetik yabancı maddeler için ilave bir kontrol noktası sağlar.

---

5 Adet Ø32 mm Neodyum Çubuk Nasıl Çalışır?

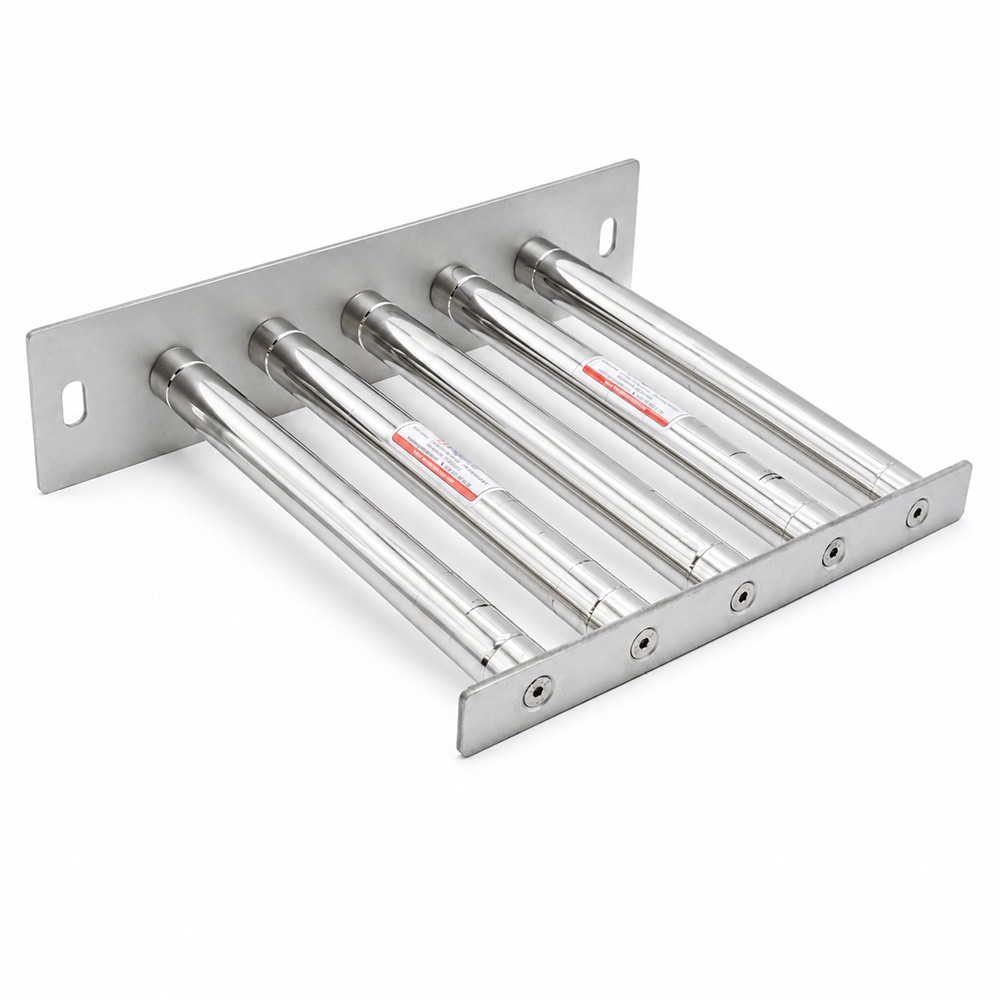

Ürün içerisinde 5 adet Ø32 mm manyetik çubuk paralel şekilde yerleştirilmiştir.

Toz ürün çubukların arasından aşağı doğru geçerken ürün akış kesiti üzerinde birden fazla manyetik yakalama bölgesi oluşur.

Metal parçacık manyetik yüzeye yeterince yaklaştığında neodyum sistemin oluşturduğu alandan etkilenerek çubuk üzerine çekilebilir.

Bu nedenle çubukların ürün akışını uygun şekilde kapsaması önemlidir.

---

Neden Ø32 mm Manyetik Çubuk Kullanılır?

Ø32 mm çapındaki manyetik çubuklar geniş dış yüzeye sahiptir.

Bu yüzey, yakalanan ferromanyetik partiküllerin birikebileceği çalışma alanını oluşturur.

Ancak yalnızca çubuk çapına bakılarak:

• Gauss değeri,
• çekme mesafesi,
• minimum partikül büyüklüğü

belirlenemez.

Bunlar kullanılan manyetik sistem ve gerçek proses koşullarıyla ilişkilidir.

---

435×340 mm Ölçünün Avantajı Nedir?

435×340 mm dikdörtgen yapı, küçük bir ürün kanalından ziyade daha geniş ürün geçişlerinde kullanılmasına olanak verir.

Uygun uygulamalarda:

• geniş mikser çıkışı,
• ara bunker ağzı,
• makine besleme haznesi,
• ürün transfer açıklığı

gibi noktalara entegre edilebilir.

Gerçek montaj açıklığı üretim hattında ölçülmelidir.

---

Toz Ürün Manyetik Çubukların Arasından Nasıl Geçer?

Ürünün başarılı şekilde akabilmesi için çubuklar arasındaki boşluk ve toz ürünün akış karakteristiği birlikte değerlendirilmelidir.

Serbest veya yeterli akışkanlığa sahip kuru ürün, çubuklar arasından aşağı doğru hareket eder.

Bu sırada metal partiküller çubuk yüzeyinde tutulurken ana ürün sistemin alt kısmına devam eder.

---

Toz Deterjan Mıknatısa Yapışır mı?

Normal deterjan hammaddesinin kendisi ferromanyetik değildir.

Dolayısıyla mıknatısın amacı deterjanı tutmak değildir.

Çalışma mantığı:

Toz Deterjan → Neodyum Elek → Ferromanyetik Metal Tutulur → Toz Ürün Devam Eder

şeklindedir.

---

Hangi Metal Parçalarını Tutabilir?

Neodyum elek mıknatıs özellikle yeterli ferromanyetik özellik gösteren;

• demir tozları,
• çelik talaşları,
• ince tel parçaları,
• vida kırıntıları,
• demir esaslı aşınma parçaları,
• küçük ferromanyetik bağlantı elemanı parçaları

üzerinde kullanılabilir.

---

Alüminyum, Bakır veya Pirinci Tutar mı?

Hayır.

Standart kalıcı neodyum mıknatıs;

• alüminyum,
• bakır,
• pirinç

gibi manyetik olmayan metalleri demir veya karbon çeliği gibi çekmez.

Bu nedenle sistem tüm metalleri ayıran bir cihaz olarak tanımlanmamalıdır.

---

Paslanmaz Çelik Parçacıkları Tutar mı?

Paslanmaz çeliklerin manyetik davranışı kalite ve üretim şartlarına göre değişebilir.

Bazı paslanmaz çelikler güçlü şekilde manyetik özellik gösterirken bazıları çok düşük tepki gösterebilir.

Bu nedenle:

“Bütün paslanmaz parçaları yakalar.”

ifadesi kullanılmamalıdır.

---

Mekanik Elek ile Manyetik Elek Arasındaki Fark Nedir?

Mekanik elek parçacıkları boyutlarına göre ayırır.

Manyetik elek ise parçacıkları manyetik özelliklerine göre ayırır.

Örneğin küçük bir demir parçacığı mekanik elek açıklığından geçebilir; ancak manyetik yüzeye yeterince yaklaşırsa neodyum çubuk tarafından tutulabilir.

Bu nedenle iki sistem farklı görevler üstlenir.

---

Metal Dedektöründen Farkı Nedir?

Manyetik elek ferromanyetik parçayı manyetik kuvvetle yakalayarak fiziksel olarak ürün akışından ayırır.

Metal dedektörü ise uygun sistemlerde metal varlığını elektronik olarak algılar.

Bu nedenle birbirinin doğrudan alternatifi değildir.

Uygun bir üretim hattında:

Manyetik Elek → Proses → Metal Dedektörü

gibi farklı kontrol aşamaları birlikte kullanılabilir.

---

Toz Deterjan Hammaddelerinde Kullanılabilir mi?

Ürünün ana kullanım odağı toz deterjan üretim hattıdır.

Proses şartları uygun olduğunda;

• baz toz karışımları,
• granül deterjan bileşenleri,
• kuru katkılar,
• kuru kimyasal premiksler

gibi uygun serbest akışlı hammaddelerde değerlendirilebilir.

Ancak ürünün kimyasal yapısı, nem oranı ve akışkanlığı montaj öncesinde dikkate alınmalıdır.

---

Nemli veya Yapışkan Tozlarda Kullanılabilir mi?

Ürün akışkanlığı azaldıkça çubuklar arasında köprüleşme veya birikme riski artabilir.

Bu nedenle;

• nemli,
• çok yapışkan,
• topaklanmaya eğilimli

ürünlerde çubuk aralıklarının ve geçiş alanının proses açısından uygunluğu ayrıca değerlendirilmelidir.

Manyetik performans doğru olsa bile ürün akışı mekanik olarak engellenmemelidir.

---

Mikser Sonrasında Kullanmanın Avantajı Nedir?

Karıştırma ekipmanı üretim sırasında sürekli mekanik hareket gerçekleştirir.

Bu nedenle uygun proseslerde mikser çıkışı, ekipmandan gelebilecek ferromanyetik aşınma parçaları açısından ek bir kontrol noktası olarak değerlendirilebilir.

Örnek:

Hammaddeler → Mikser → 5 Çubuklu Manyetik Elek → Paketleme Bunkeri

Bu yerleşim ürünün nihai prosese ilerlemeden önce kontrol edilmesine yardımcı olur.

---

Manyetik Elek Helezon Sonrasında Kullanılabilir mi?

Uygun bir serbest düşüş noktası bulunuyorsa değerlendirilebilir.

Helezondan çıkan ürün:

Helezon → Döküş Noktası → Manyetik Elek → Bunker

şeklinde manyetik alandan geçirilebilir.

Manyetik eleğin doğrudan helezonun hareketli parçalarını engelleyecek şekilde yerleştirilmemesi gerekir.

---

Manyetik Elek Nasıl Monte Edilir?

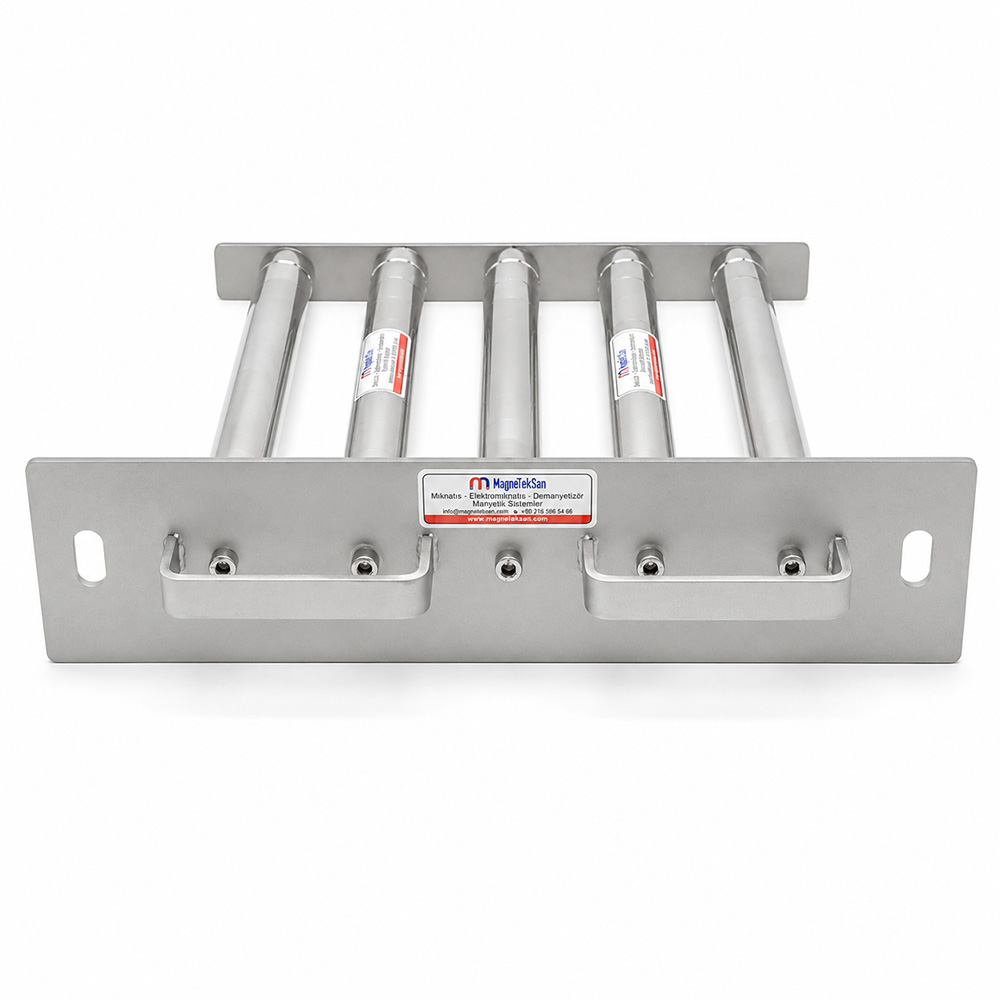

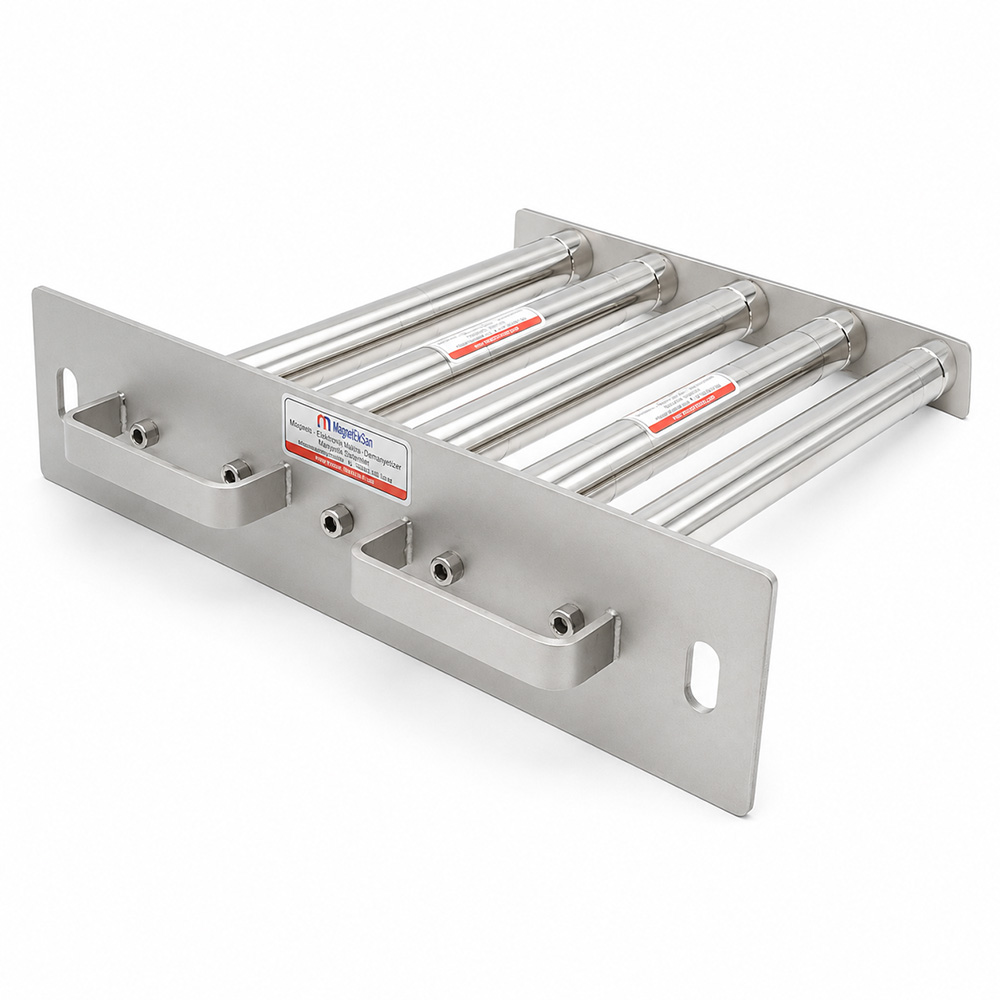

Fotoğraftaki ürünün taşıyıcı plakalarında makine veya hazne konstrüksiyonuna sabitleme için kullanılabilecek montaj bölgeleri bulunmaktadır.

Gerçek montaj tasarımında:

• ürün geçiş ölçüsü,
• mekanik bağlantı,
• temizlik için sökme alanı,
• titreşim,
• ürün yükü

birlikte değerlendirilmelidir.

Ürün, akışın büyük bölümünün çubukların arasından geçeceği şekilde konumlandırılmalıdır.

---

Manyetik Elek Nasıl Temizlenir?

Bu model manuel temizlemeli yapıdadır.

Temizlik sırasında:

1. Ürün akışı durdurulur.
2. Manyetik elek güvenli şekilde montaj yerinden çıkarılır veya erişilebilir hale getirilir.
3. Çubuk yüzeylerinde tutulan ferromanyetik parçacıklar uzaklaştırılır.
4. Beş manyetik çubuğun tamamı kontrol edilir.
5. Sistem yeniden monte edilerek üretime alınır.

Neodyum mıknatısların metal el aletlerini güçlü şekilde çekebileceği unutulmamalıdır.

---

Temizlik Sıklığı Nasıl Belirlenir?

Sabit bir temizlik süresi vermek doğru değildir.

Bakım periyodu;

• üretim kapasitesine,
• hammaddenin temizliğine,
• sistemdeki metal kirlilik miktarına,
• çalışma süresine,
• çubuk yüzeylerinde oluşan birikime

göre belirlenmelidir.

İlk devreye alma döneminde daha sık kontrol yapılarak işletmeye özel bakım aralığı belirlenebilir.

---

Elektrik Enerjisi Gerektirir mi?

Hayır.

Üründe kalıcı neodyum mıknatıs sistemi kullanılmaktadır.

Manyetik alan oluşturmak için:

• elektrik,
• bobin,
• kontrol panosu,
• güç kaynağı

gerekmez.

---

Tozlu Ortamlarda Nelere Dikkat Edilmelidir?

Toz deterjan ve kimyasal toz proseslerinde tesisin kendi toz yönetimi ve patlamadan korunma şartları ayrıca değerlendirilmelidir.

Bu ürünün kalıcı mıknatıs olması elektrik beslemesi gerektirmese de, bu durum ürüne otomatik olarak herhangi bir ATEX veya patlamaya dayanıklılık sertifikası kazandırmaz.

Tesisin risk analizi ve proses güvenliği ayrı değerlendirilmelidir.

---

Kimyasal Uyumluluk Neden Kontrol Edilmelidir?

Toz deterjan formülleri üreticiye göre değişebilir.

Hammaddelerin;

• kimyasal içeriği,
• nemi,
• alkaliliği,
• proses sıcaklığı

ürünün metal yüzeyleriyle uyumluluğunu etkileyebilir.

Malzeme kalite sınıfı bu ürün için belirtilmediği için belirli bir kimyasal dayanım iddiası yapılmamalıdır.

---

Bu Ürünün Magneteksan’daki Diğer Elek Mıknatıslardan Farkı Nedir?

Magneteksan’da 400×500 mm 6 barlı genel elek, plastik odaklı çapraz dizilim elek ve 190×200 mm kakao tozu hattı gibi farklı ürünler bulunuyor.

Bu ürünün temel kombinasyonu ise:

435×340 mm + 5 adet Ø32 mm neodyum çubuk + toz deterjan üretim hattı + karışım/paketleme öncesi metal kontrolü

olarak konumlandırılmıştır.

Bu nedenle yalnızca ölçüsü farklı bir genel elek mıknatıs sayfası olmak yerine toz deterjan prosesine özel ürün sayfası olarak ayrıştırılmış olur.

---

Özel Ölçü Toz Deterjan Hattı Elek Mıknatıs Üretilebilir mi?

Üretim hattındaki bunker, mikser, şut veya paketleme makinesi ölçülerine göre farklı elek mıknatıs sistemleri tasarlanabilir.

Projede;

• ürün geçiş eni ve boyu,
• manyetik çubuk çapı,
• çubuk sayısı,
• çubuk aralıkları,
• ürün akışkanlığı,
• çalışma sıcaklığı,
• malzeme kimyasal yapısı,
• temizleme şekli

gibi bilgiler değerlendirilmelidir.

Bu bilgiler doğrultusunda farklı deterjan, kuru kimyasal ve toz ürün üretim hatları için özel ölçü neodyum manyetik elek sistemleri üretilebilir.
