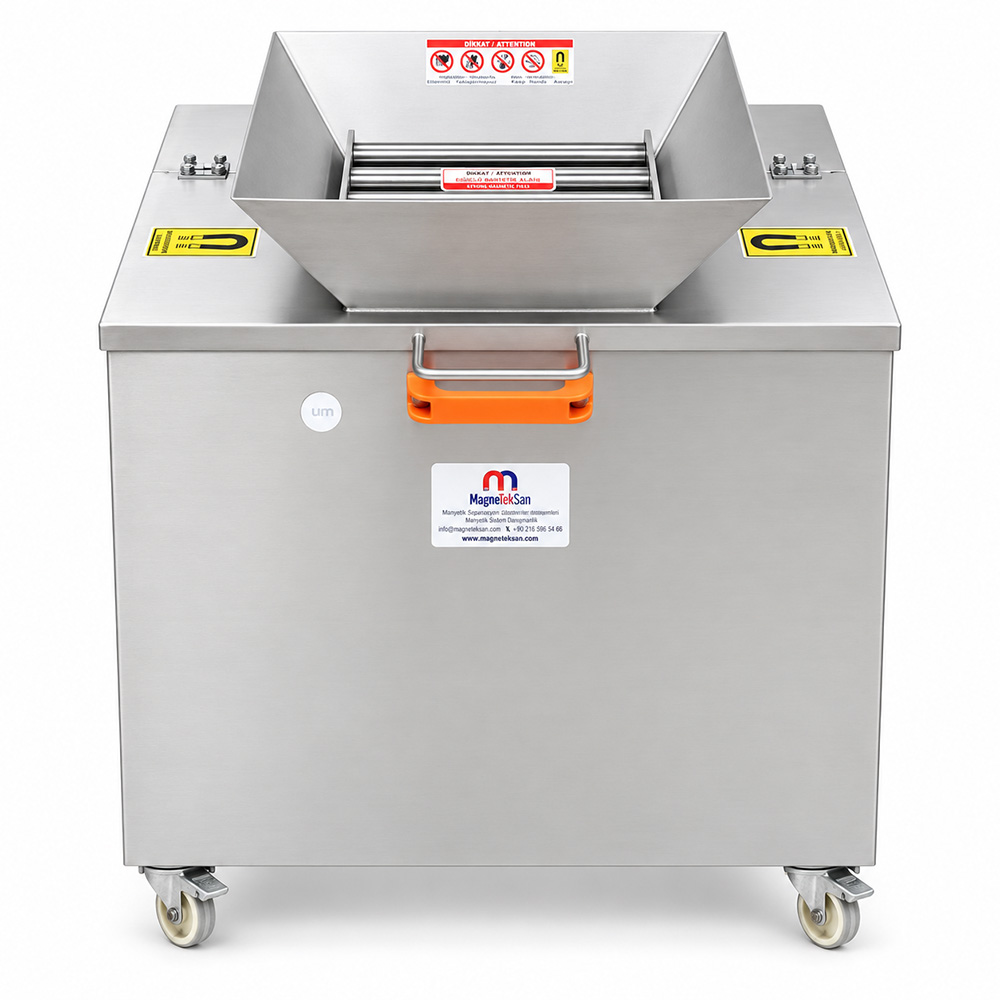

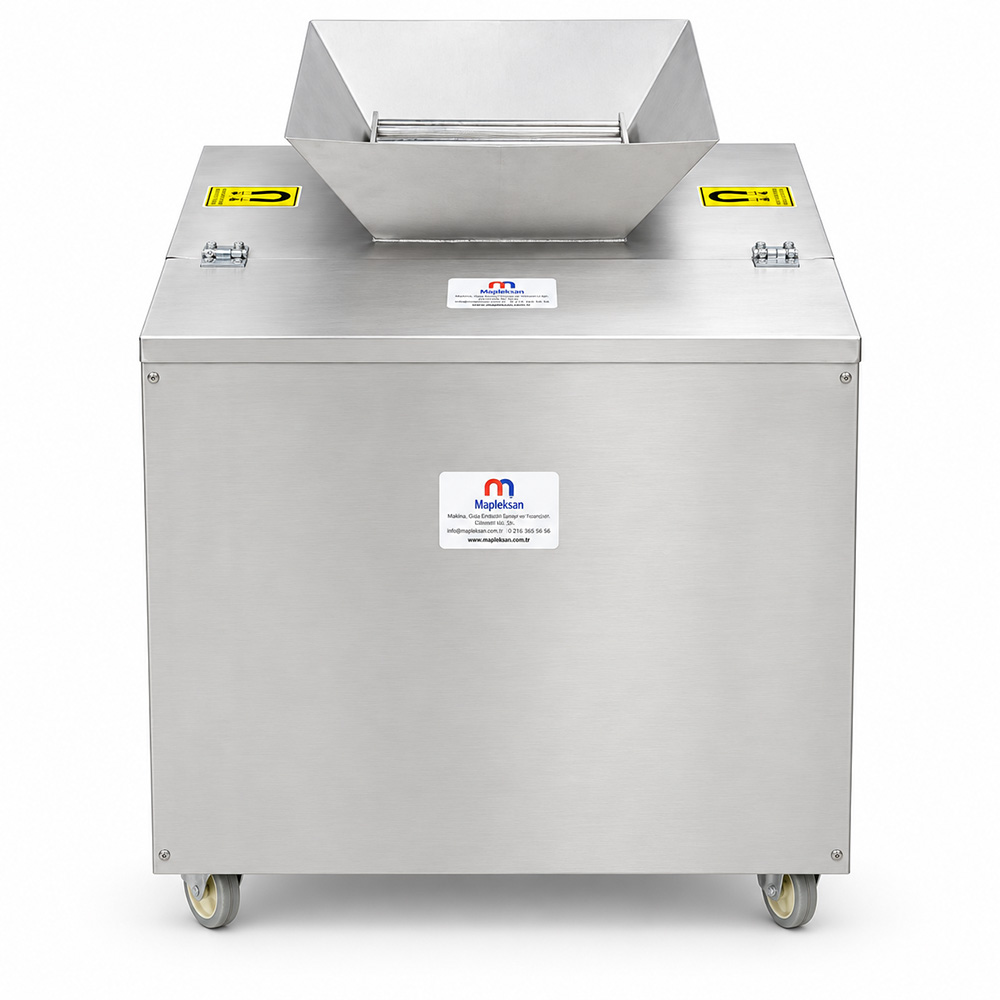

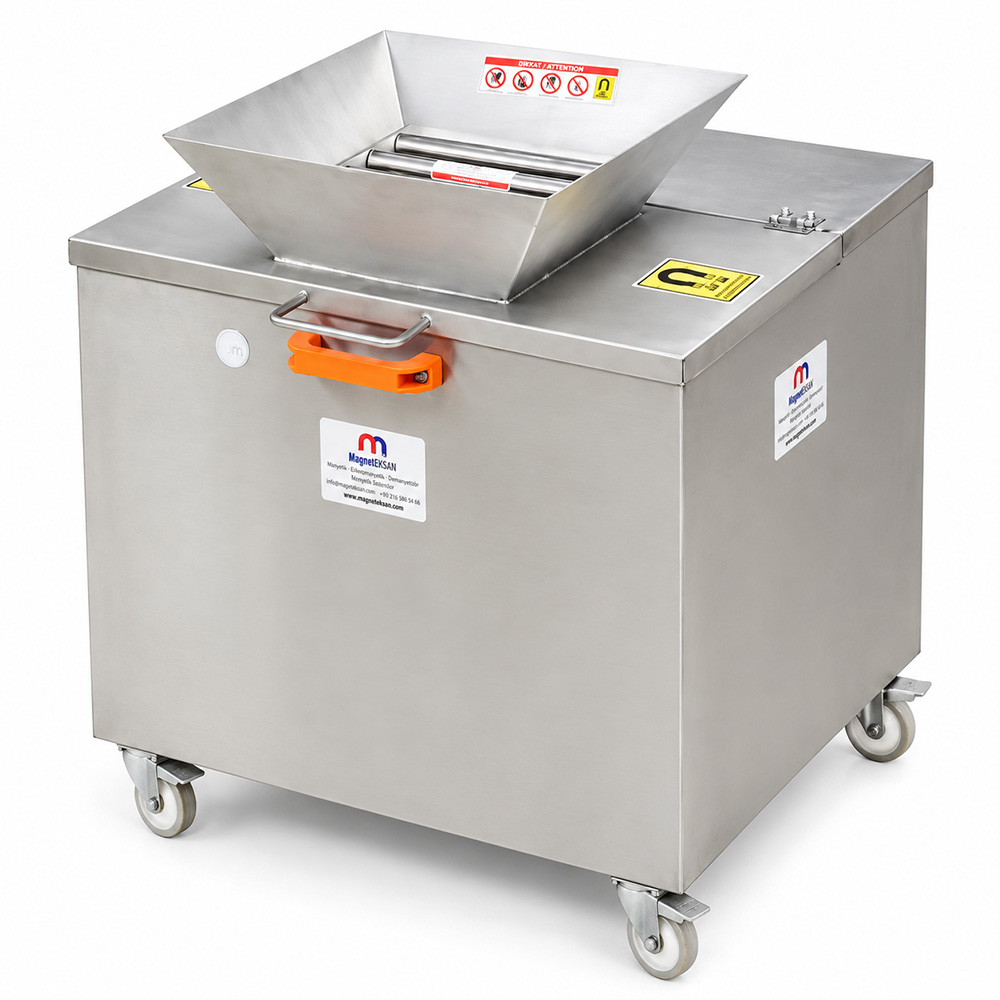

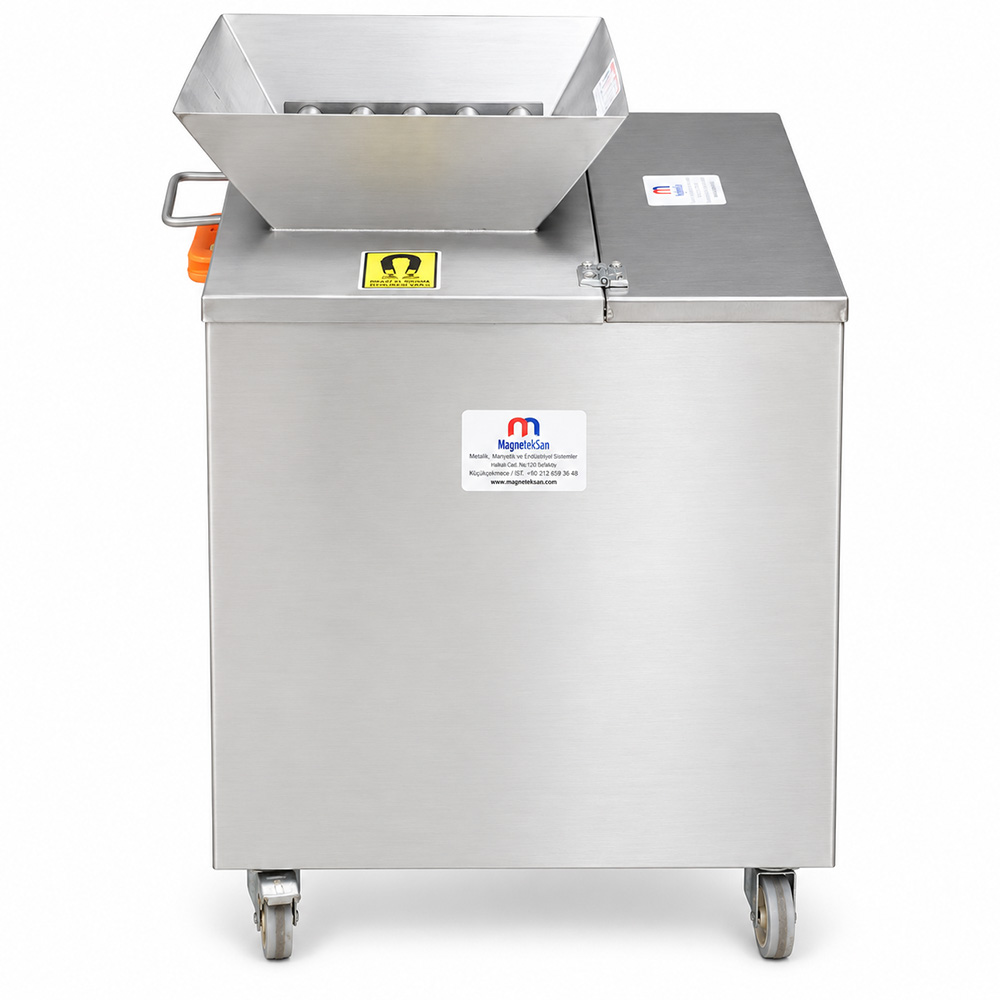

Arabalı Elek Mıknatıs – 250×250 mm Ø25×5 N35 Neodyum 10000 Gauss
Arabalı Elek Mıknatıs – 250×250 mm Ø25×5 N35 Neodyum 10000 Gauss
Genel Özellikler
- Kuru ve serbest akışlı ürünlerde kullanılabilir.
- Tekerlekli mobil/arabalı yapıya sahiptir.
- Ürün üst bölümden manyetik elek üzerine beslenir.
- 5 adet Ø25 mm N35 neodyum manyetik çubuk içerir.
- 10000 Gauss manyetik değere sahiptir.
- AISI 304 paslanmaz çelik yapıdadır.
- Alt bölümde ürün toplama haznesi bulunur.
- Maksimum çalışma sıcaklığı 80°C’dir.
Teknik Özellikler
- Ürün Tipi: Arabalı Neodyum Elek Mıknatıs
- Manyetik Elek Ölçüsü: 250×250 mm
- Manyetik Çubuk Sayısı: 5 Adet
- Manyetik Çubuk Çapı: Ø25 mm
- Neodyum Sınıfı: N35
- Manyetik Değer: 10000 Gauss
- Malzeme: AISI 304 Paslanmaz Çelik
- Gövde: Tekerlekli / Mobil
- Ürün Toplama: Alt Hazne
- Maksimum Sıcaklık: 80°C
- Temizleme: Manuel
- Elektrik İhtiyacı: Yok
Arabalı Elek Mıknatıs, kuru ve serbest akışlı ürünlerin doldurma, taşıma veya prosesler arası aktarımı sırasında ferromanyetik metal kontrolünden geçirilmesine yardımcı olan tekerlekli ve mobil bir manyetik ayırma sistemidir. Ürün üst bölümden sisteme verildiğinde 250×250 mm ölçüsündeki 5 adet Ø25 mm N35 neodyum manyetik çubuğun bulunduğu geçiş bölgesinden ilerler; demir ve uygun çelik esaslı yabancı parçalar 10000 Gauss manyetik yüzeylerde tutulurken ana ürün alttaki toplama haznesine düşer. AISI 304 paslanmaz çelik ve tekerlekli gövde sayesinde sistem farklı çalışma noktalarına taşınabilir. Maksimum 80°C çalışma sıcaklığına sahip kalıcı neodyum sistem, manyetik alan oluşturmak için elektrik enerjisine ihtiyaç duymaz.
| Teknik Özellik | Değer |
|---|---|
| Ürün Tipi | Arabalı Neodyum Elek Mıknatıs |
| Manyetik Elek Ölçüsü | 250×250 mm |
| Manyetik Çubuk Sayısı | 5 Adet |
| Manyetik Çubuk Çapı | Ø25 mm |
| Neodyum Sınıfı | N35 |
| Manyetik Değer | 10000 Gauss |
| Malzeme | AISI 304 Paslanmaz Çelik |
| Gövde Tipi | Tekerlekli / Mobil |
| Besleme | Üstten |
| Ürün Toplama | Alt Hazne |
| Maksimum Çalışma Sıcaklığı | 80°C |
| Temizleme | Manuel |
| Elektrik İhtiyacı | Yok |
Arabalı Elek Mıknatıs Nedir?
Arabalı Elek Mıknatıs, manyetik elek ile ürün toplama haznesinin tekerlekli bir gövde üzerinde birleştirildiği mobil manyetik kontrol sistemidir.
Ürünün temel amacı, sisteme verilen ürünün toplama haznesine ulaşmadan önce ferromanyetik metal kontrolünden geçirilmesine yardımcı olmaktır.
Arabalı Yapının Avantajı Nedir?
Sistem sabit bir üretim hattına bağlı kalmadan farklı çalışma noktalarına taşınabilir.
Bu sayede aynı ekipman;
- depo,
- üretim alanı,
- hammadde hazırlama bölümü,
- dolum veya aktarım noktaları
arasında kullanılabilir.
Sistem Nasıl Çalışır?
Temel çalışma prensibi:
Ürün Besleme
↓
250×250 mm Manyetik Elek
↓
5×Ø25 mm N35 Neodyum Çubuk
↓
Ferromanyetik Metal Tutma
↓
Alt Toplama Haznesi
Ürün manyetik olmayan yapısıyla aşağı doğru ilerlerken demir ve uygun çelik parçalar çubuk yüzeylerinde tutulur.
Hangi Ürünlerde Kullanılabilir?
Akış özellikleri uygun olmak şartıyla;
- granül,
- tane,
- kuru toz,
- pul,
- kuru karışım,
- çeşitli serbest akışlı hammaddelerde
değerlendirilebilir.
Ürünün tane büyüklüğü ve akışkanlığı gerçek uygulamada kontrol edilmelidir.
Tek Bir Sektöre Özel midir?
Hayır.
Bu ürünün ana avantajlarından biri belirli bir sektöre bağlı olmamasıdır.
Uygun fiziksel özelliklere sahip kuru ürünlerin mobil manyetik kontrolünde kullanılabilir.
Ürün Nasıl Beslenir?
Ürün üst bölümdeki besleme alanından sisteme verilir.
Yerçekimiyle aşağı doğru ilerleyen ürün manyetik çubukların arasından geçerek alt hazneye ulaşır.
Alt Haznenin Görevi Nedir?
Alt hazne, manyetik kontrolden geçmiş ürünün geçici olarak toplanmasını sağlar.
Ürün daha sonra mevcut üretim veya aktarım prosedürüne göre sonraki noktaya taşınabilir.
Tekerlekli Sistem Ne Sağlar?
Tekerlekler sistemin elle farklı çalışma noktalarına taşınmasını kolaylaştırır.
Bu özellik özellikle aynı ekipmanın birden fazla hammadde veya proses noktasında kullanılmasının istendiği tesislerde avantaj sağlar.
250×250 mm Ölçüsü Neyi İfade Eder?
Manyetik elek bölümünün temel ölçüsü:
250×250 mm
olarak belirtilmiştir.

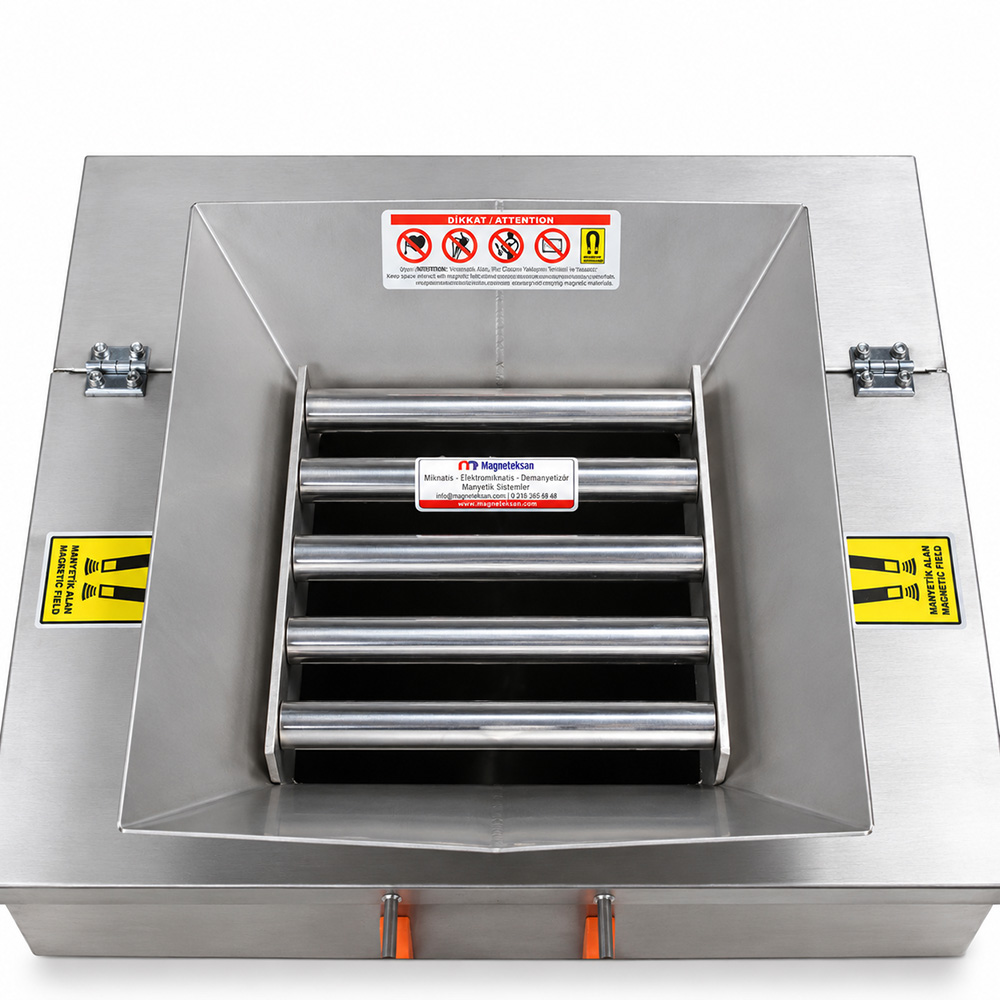

Bu bölüm ürünün 5 adet manyetik çubuk üzerinden geçtiği manyetik kontrol alanıdır.
Kaç Adet Manyetik Çubuk Bulunur?
Üründe:
5 adet
manyetik çubuk bulunmaktadır.
Manyetik Çubukların Çapı Nedir?
Her bir manyetik çubuk:
Ø25 mm
çapındadır.
N35 Neodyum Nedir?
Üründe N35 sınıfı neodyum mıknatıslar kullanılmaktadır.
N35, kullanılan neodyum mıknatıs malzemesinin sınıfını ifade eder.
Kalıcı mıknatıs sistemi elektrik enerjisi olmadan manyetik alan oluşturur.
10000 Gauss Ne Anlama Gelir?
Manyetik çubukların belirtilen manyetik değeri:
10000 Gauss
seviyesindedir.
Bu manyetik alan ferromanyetik parçaların çubuk yüzeylerine çekilerek tutulmasına yardımcı olur.
10000 Gauss;
- sabit çekim mesafesi,
- kilogram taşıma kapasitesi,
- yüzde yüz metal yakalama oranı
anlamına gelmez.
Hangi Metalleri Tutabilir?
Uygun ferromanyetik özellik gösteren;
- demir,
- karbon çeliği,
- çelik kırıntıları,
- vida,
- tel,
- küçük ferromanyetik aşınma parçaları
manyetik sistemden etkilenebilir.
Alüminyum Tutar mı?
Hayır.
Alüminyum ferromanyetik değildir.
Bakır ve Pirinç Tutar mı?
Hayır.
Bakır ve pirinç standart şartlarda ferromanyetik değildir.
Paslanmaz Çelik Tutar mı?
Paslanmaz çeliklerin manyetik davranışı kaliteye göre farklılık gösterir.
Bazı paslanmaz kaliteler mıknatıstan etkilenebilirken bazıları çok düşük manyetik tepki gösterir.
Bu nedenle tüm paslanmaz parçalar için kesin tutma garantisi verilmemelidir.
AISI 304 Paslanmaz Çelik Ne Sağlar?
Sistem AISI 304 paslanmaz çelik yapıdadır.
Bu malzeme;
- korozyon direnci,
- temizlenebilir yüzey,
- endüstriyel proseslerde yaygın kullanım
özellikleri nedeniyle tercih edilir.
Maksimum Çalışma Sıcaklığı Nedir?
Ürünün maksimum çalışma sıcaklığı:
80°C
olarak belirtilmiştir.
80°C üzerindeki proseslerde standart N35 neodyum yapı ayrıca değerlendirilmelidir.
Elektrik Gerektirir mi?
Hayır.
Manyetik alan kalıcı neodyum mıknatıslar tarafından oluşturulur.
Bu nedenle;
- bobin,
- güç kaynağı,
- manyetik kontrol panosu
gerekmez.
Sistem Motorlu mudur?
Hayır.
Ürün besleme ve toplama işlemi yerçekimi prensibiyle gerçekleşir.
Tekerlekler de mobil taşıma amacıyla kullanılır.
Manyetik Elek Ürünü Fiziksel Olarak Eliyor mu?
Hayır.
Buradaki “elek mıknatıs” ifadesi ürünün tane boyutuna göre sınıflandırıldığı klasik mekanik elek anlamına gelmez.
Ana amaç ferromanyetik metal kontrolüdür.
Manyetik Çubuklar Nasıl Temizlenir?
Ürün kullanımı güvenli şekilde durdurulduktan sonra manyetik çubuk yüzeylerinde biriken metal parçalar manuel olarak uzaklaştırılır.
Temizlik sırasında güçlü manyetik alan ve keskin metal parçalar dikkate alınmalıdır.
Temizlik Sıklığı Ne Olmalıdır?
Temizlik periyodu;
- geçen ürün miktarına,
- çalışma süresine,
- üründeki metal miktarına
göre belirlenmelidir.
Metal Birikmesi Performansı Etkiler mi?
Evet.
Çubuk yüzeylerinde aşırı metal birikmesi aktif manyetik yüzeyi azaltabilir.
Bu nedenle düzenli kontrol yapılmalıdır.
Gauss Kontrolü Yapılabilir mi?
Evet.
Uygun bir Gaussmetre ile manyetik çubuk yüzeylerinde periyodik kontrol yapılabilir.
Karşılaştırılabilir sonuçlar için aynı ölçüm noktalarının ve yönteminin kullanılması faydalıdır.
Ürün Akışı Tıkanabilir mi?
Bu durum ürünün;
- tane büyüklüğüne,
- nemine,
- akışkanlığına,
- yapışkanlığına,
- besleme hızına
bağlıdır.
Uygulamaya başlamadan önce gerçek ürünle akış kontrolü yapılması önerilir.
Kapasitesi Kaç Ton/Saattir?
Bu ürün için sabit bir ton/saat kapasitesi verilmemelidir.
Gerçek kapasite ürünün fiziksel özelliklerine ve operatörün besleme hızına bağlıdır.
Çok Hızlı Ürün Boşaltılırsa Ne Olur?
Aşırı hızlı besleme;
- ürünün çubuklar üzerinden kontrollü geçişini,
- akış düzenini,
- hazne dolumunu
etkileyebilir.
Bu nedenle ürünün kontrollü şekilde beslenmesi tercih edilir.
Mobil Ürün Transferinde Kullanılabilir mi?
Evet.
Manyetik kontrolden geçen ürün alt haznede toplandıktan sonra araba başka bir proses noktasına taşınabilir.
Bu özellik sistemin ana avantajlarından biridir.
Depo ile Üretim Arasında Kullanılabilir mi?
Evet.
Uygun proseslerde ürün depoda sisteme doldurulabilir, manyetik kontrolden geçirilerek haznede toplanabilir ve araba üretim noktasına taşınabilir.
Ancak ürün sayfası tek bir kullanım alanıyla sınırlandırılmaz.
Sabit Sistem Yerine Kullanılabilir mi?
Sabit hat kurulmasının gerekmediği veya farklı noktalarda mobil kullanım istendiği uygulamalarda değerlendirilebilir.
Ancak yüksek debili sürekli üretim hatlarında sabit veya otomatik separatör çözümleri daha uygun olabilir.
Tekerlekler Kullanım Sırasında Sabitlenmeli midir?
Sistem çalışma sırasında istemsiz hareket etmeyecek şekilde güvenli konumda tutulmalıdır.
Tekerleklerde fren sistemi bulunuyorsa kullanım öncesinde sabitleme yapılması uygun olur.

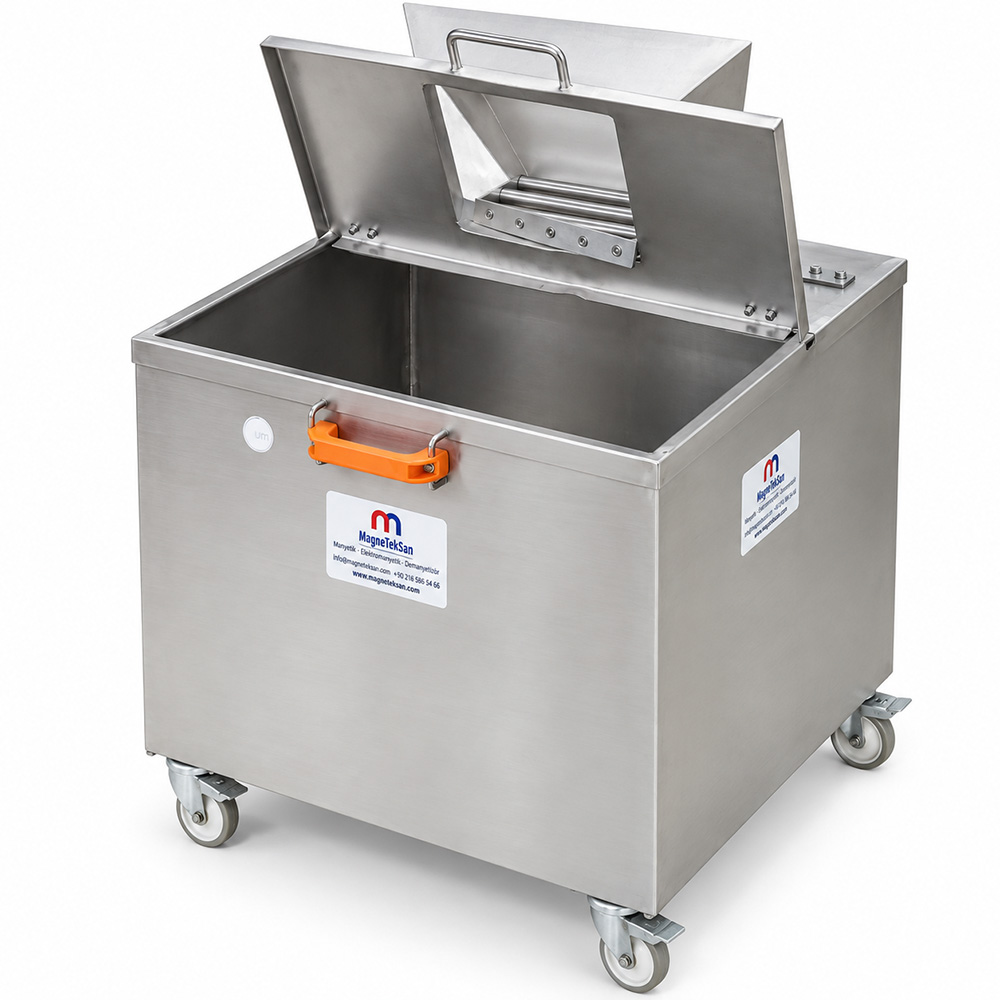

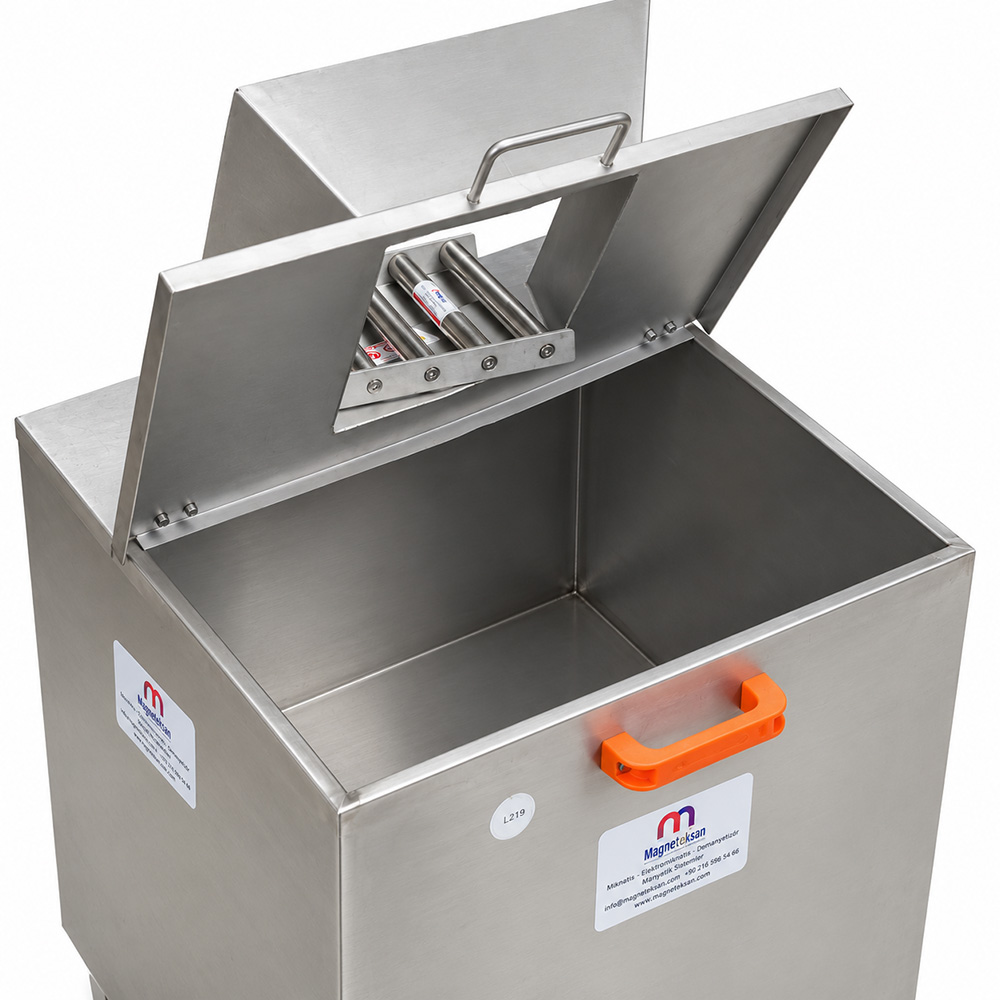

Üst Bölüm Açılabilir mi?
Fotoğraflardaki yapı manyetik bölgeye ve toplama haznesine erişilebilen açılır bir üst bölüme sahiptir.
Bu yapı;
- kontrol,
- temizlik,
- bakım
işlemlerini kolaylaştırabilir.
Sistem Nasıl Temizlenir?
Ürün değişimlerinde veya periyodik bakımda;
- manyetik çubuklar,
- üst besleme alanı,
- toplama haznesi,
- iç paslanmaz yüzeyler
uygun temizlik prosedürüyle temizlenmelidir.
Farklı Hammaddeler Arasında Kullanılabilir mi?
Evet.
Ancak bir üründen diğerine geçilirken;
- önceki ürün kalıntıları,
- çapraz bulaşma,
- temizlik gereksinimleri
işletmenin kendi prosedürlerine göre değerlendirilmelidir.
Metal Dedektörünün Yerine Geçer mi?
Hayır.
Manyetik sistem ferromanyetik parçaları fiziksel olarak tutmaya yardımcı olur.
Metal dedektörü ise farklı çalışma prensibiyle metal algılar.
Gerekli proseslerde iki sistem birlikte kullanılabilir.
Sistemin Ana Avantajları Nelerdir?
- Mobil / arabalı kullanım
- 250×250 mm manyetik elek
- 5 adet Ø25 mm manyetik çubuk
- N35 neodyum
- 10000 Gauss
- AISI 304 yapı
- Maksimum 80°C
- Alt toplama haznesi
- Elektrik gerektirmeyen çalışma
- Farklı proses noktalarında kullanım
Özel Ölçülerde Üretilebilir mi?
Evet.
Uygulamaya göre;
- araba ölçüsü,
- toplama haznesi hacmi,
- besleme bölümü,
- manyetik çubuk sayısı,
- çubuk çapı,
- tekerlek yapısı
projeye özel olarak değerlendirilebilir.
