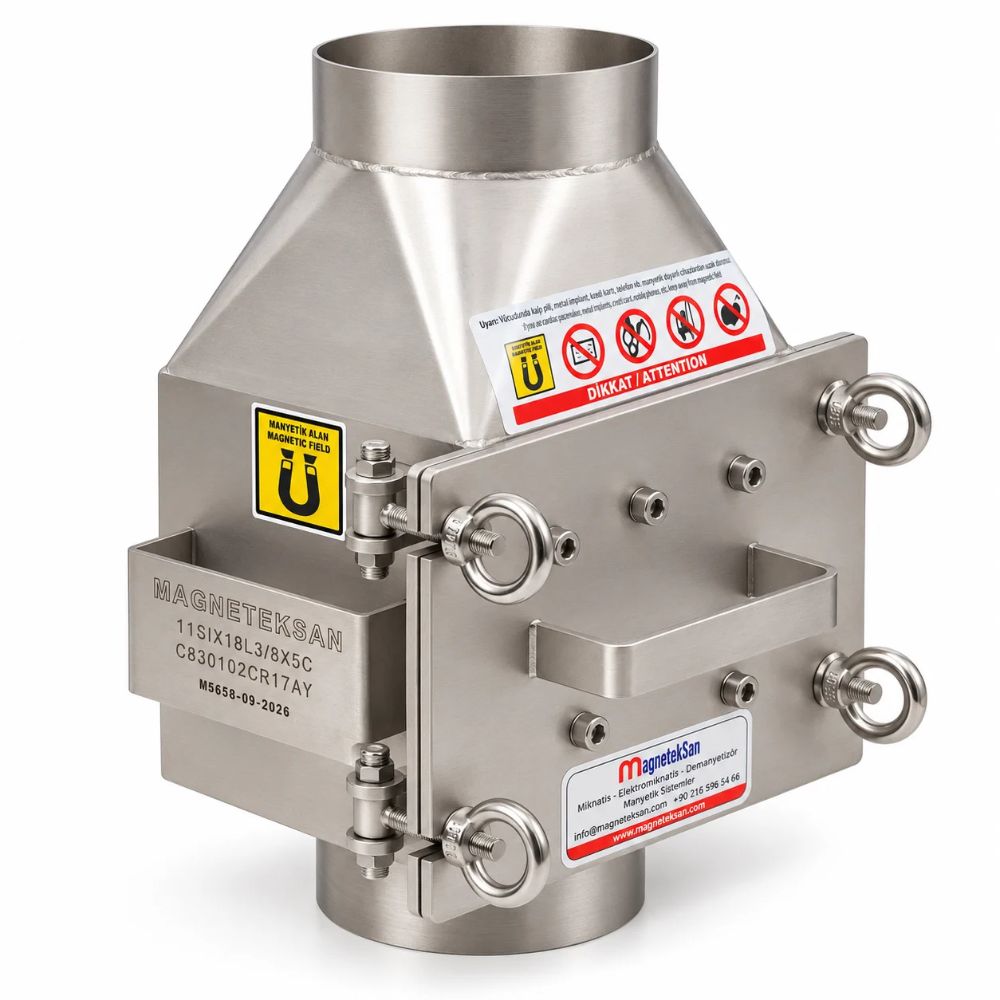

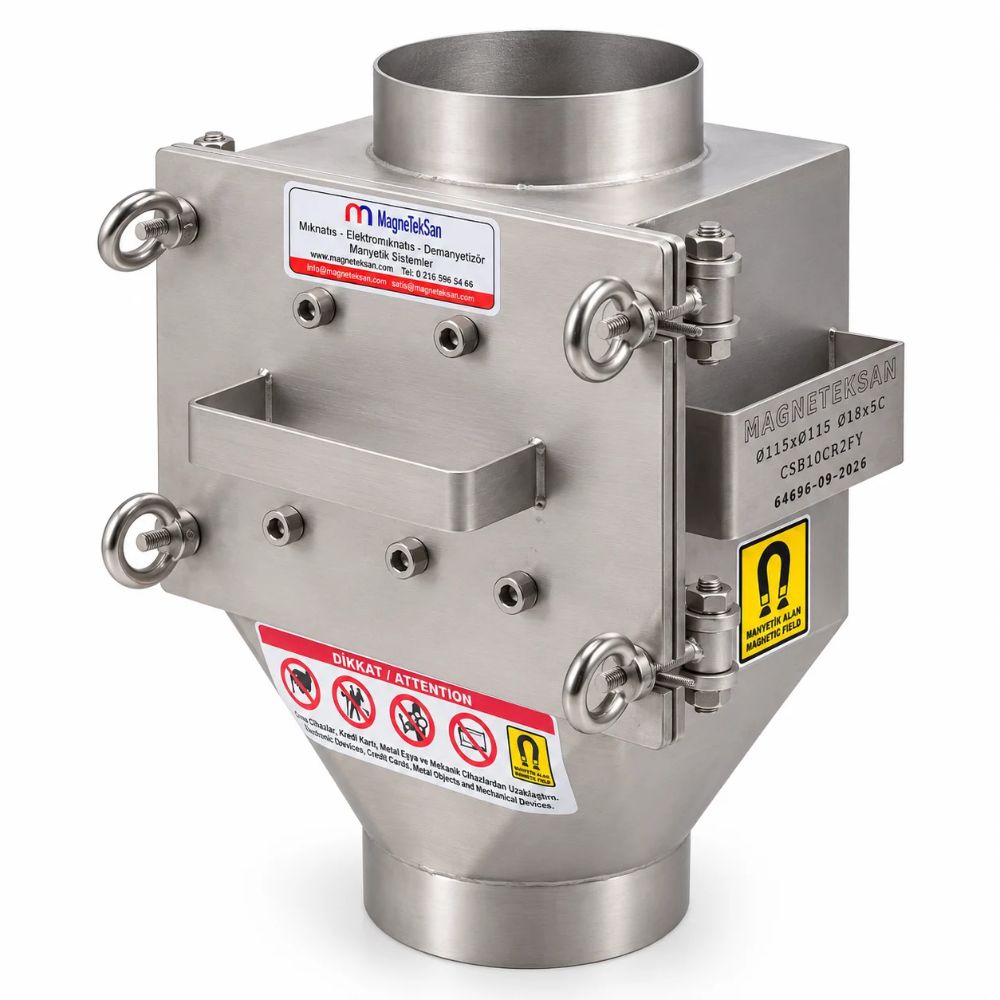

Ø115xØ115 mm Neodyum Çekmeceli Kovan Mıknatıs – Baharat Üretim Hattı

Ø115xØ115 mm Giriş Çıkışlı Ø18 mm 5 Çubuklu Neodyum Çekmeceli Kovan Mıknatıs, baharat ve bitkisel ürün üretim tesislerindeki uygun transfer hatlarında demir, çelik ve diğer ferromanyetik metal parçacıklarının tutulmasına yardımcı olmak amacıyla tasarlanmış endüstriyel manyetik ayırıcıdır. Ø115 mm giriş ve çıkış bağlantılarıyla dikey boru hattına kaynak yöntemiyle entegre edilebilen ürün, 5 adet Ø18 mm N35 neodyum manyetik çubuk, 8000 Gauss manyetik alan ve AISI 304 paslanmaz çelik konstrüksiyona sahiptir. Maksimum 80°C çalışma sıcaklığı ve çıkarılabilir çekmeceli manyetik grup sayesinde uygun işletme koşullarında manuel kontrol ve temizlik yapılmasına imkân verir.

Teknik Özellik	Değer
Ürün Tipi	Neodyum Çekmeceli Kovan Mıknatıs
Kullanım Alanı	Baharat Üretim Hattı
Giriş Bağlantı Çapı	Ø115 mm
Çıkış Bağlantı Çapı	Ø115 mm
Manyetik Çubuk Sayısı	5 Adet
Manyetik Çubuk Çapı	Ø18 mm
Manyetik Çubuk Uzunluğu	Belirtilmemiş
Manyetik Malzeme	Neodyum (NdFeB)
Manyetik Kalite	N35
Manyetik Alan Değeri	8000 Gauss
Gövde Malzemesi	AISI 304 Paslanmaz Çelik
Manyetik Çubuk Kılıfı	AISI 304 Paslanmaz Çelik
Maksimum Çalışma Sıcaklığı	80°C
Montaj ve Bağlantı	Dikey Boru Hattına Kaynaklı
Temizleme Yöntemi	Manuel, Çıkarılabilir Çekmece
Yüzey İşlemi / Akışkan Uyumu	Belirtilmemiş

1. Ø115 mm Baharat Üretim Hattı Neodyum Çekmeceli Kovan Mıknatıs Nedir?

Ø115 mm giriş ve çıkış bağlantılarına sahip neodyum çekmeceli kovan mıknatıs, baharat üretim tesislerindeki uygun hammadde ve ürün transfer hatlarında ferromanyetik metal parçacıklarının tutulmasına yardımcı olan endüstriyel bir manyetik ayırıcıdır. Paslanmaz çelik gövde içerisinde bulunan manyetik çubuklar, ürün geçişinde manyetik kontrol bölgeleri oluşturur.

Filtre içerisinde 5 adet Ø18 mm çapında N35 kalite neodyum manyetik çubuk bulunmaktadır. Bu çubuklar, 8000 Gauss olarak belirtilen manyetik alan sayesinde uygun demir ve çelik parçacıklarının yakalanmasına yardımcı olur.

Gövde ve manyetik çubuk kılıfları AISI 304 kalite paslanmaz çelikten üretilmiştir. Ürün, dikey boru hattına kaynaklı bağlantı yöntemiyle monte edilmek üzere hazırlanmış olup çekmeceli manyetik grubuyla manuel temizlik yapılmasını sağlar.

Baharat işleme tesislerinde hammadde ve ürünler farklı ekipmanlar arasında aktarılabilir. Manyetik kovan, uygun transfer noktasında ferromanyetik metal kirliliğinin azaltılmasına yönelik bir kontrol aşaması olarak değerlendirilebilir.

2. Baharat Üretiminde Çekmeceli Kovan Mıknatıs Kullanılmasının Avantajları

Baharat üretim hatlarında metal parçacıkları, hammadde taşıma işlemlerinden veya üretim ekipmanlarının mekanik aşınmasından kaynaklanabilir. Manyetik kovan mıknatıs, uygun ferromanyetik kirleticilerin ürün akışı içerisinden tutulmasına yardımcı olur.

Beş manyetik çubuklu tasarım, gövde içerisinde birden fazla manyetik tutma bölgesi oluşturur. Bu yapı, parçacıkların farklı manyetik yüzeylerle etkileşime girmesine imkân verebilir.

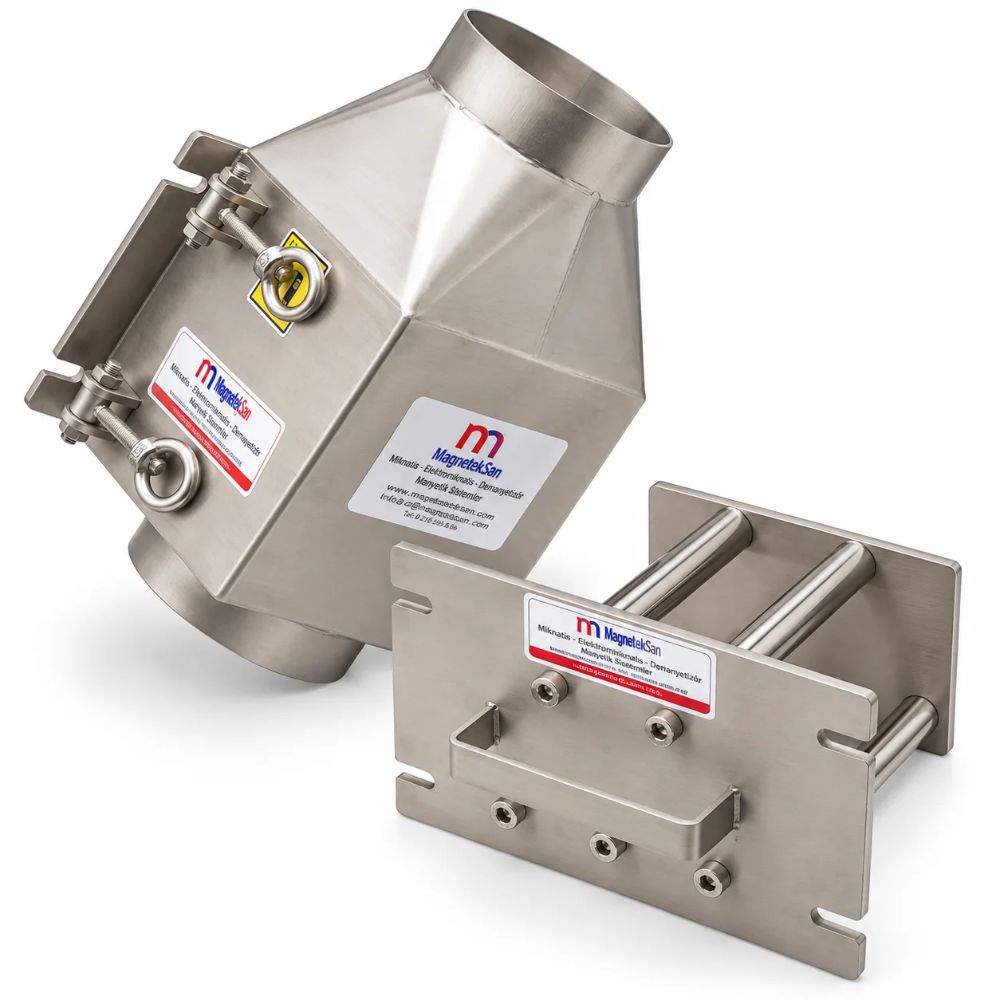

Çekmeceli mekanizma, manyetik çubukların bakım sırasında gövdeden çıkarılmasını sağlar. Böylece çubuk yüzeylerinde biriken metal parçacıkları kontrol edilebilir ve manuel olarak uzaklaştırılabilir.

Kalıcı neodyum mıknatıslar, manyetik alan oluşturmak için sürekli elektrik beslemesine ihtiyaç duymaz. Bu özellik, uygun üretim hatlarında pasif şekilde çalışan bir manyetik kontrol sistemi oluşturulmasına yardımcı olur.

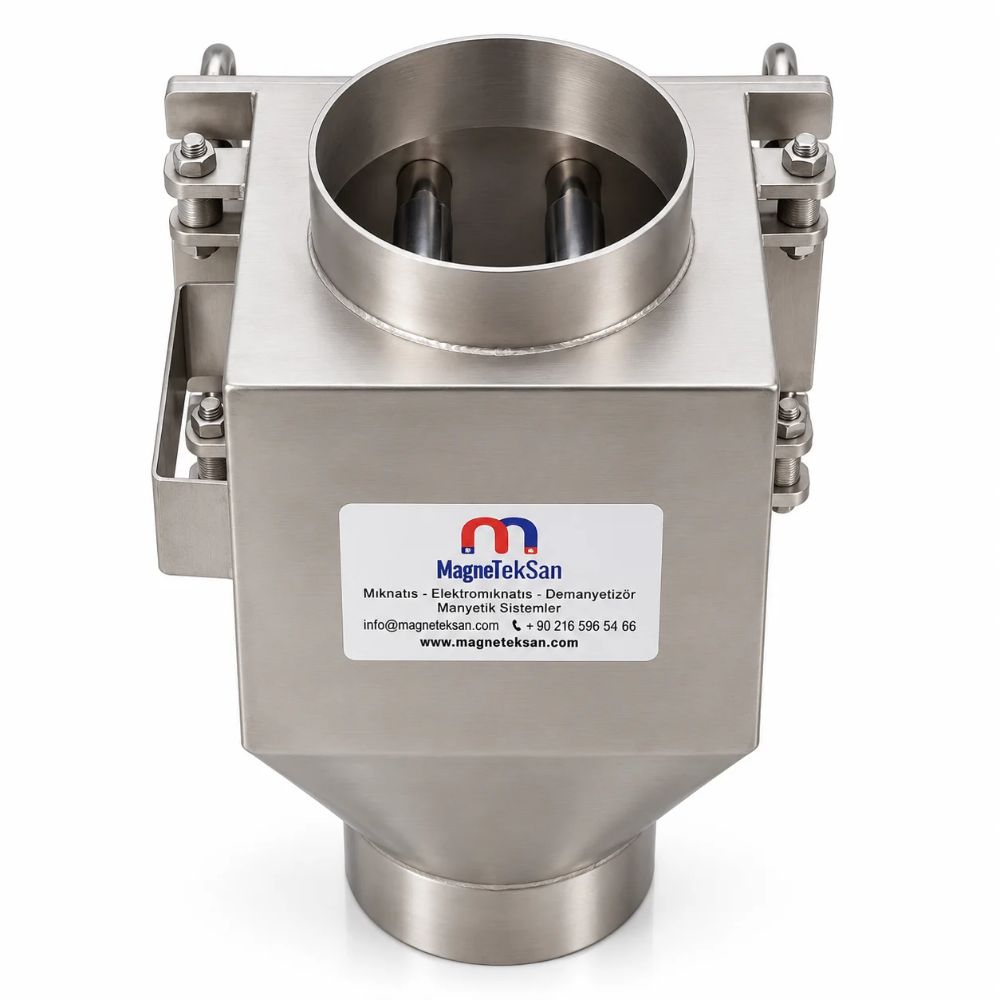

3. Ø115 mm Giriş ve Çıkış Bağlantılarının Özellikleri

Ürünün giriş bağlantısı Ø115 mm, çıkış bağlantısı ise Ø115 mm çapındadır. Aynı nominal çapın kullanılması, uygun boyutlu dikey proses hatlarıyla bağlantı planlamasında dikkate alınabilecek bir tasarım özelliğidir.

Giriş ve çıkış ağızlarının aynı çapta olması, gövde içerisindeki serbest akış alanının da aynı kesite sahip olduğunu göstermez. Manyetik çubukların yerleşimi ve iç gövde geometrisi akış davranışını etkileyebilir.

Bağlantı yöntemi kaynaklı montaj olarak belirtilmiştir. Bu nedenle ürünün bağlanacağı boru hattının malzemesi, et kalınlığı ve kaynak yapılabilirliği kurulum öncesinde değerlendirilmelidir.

Ø115 mm ölçüsü bağlantı ağızlarının çapını ifade eder. Gövdenin toplam yüksekliği, genişliği ve bağlantı ağızlarının et kalınlığı belirtilmediğinden montaj tasarımında bu ölçüler ayrıca kontrol edilmelidir.

4. Beş Çubuklu Neodyum Manyetik Sistem Tasarımı

Manyetik kovanın içerisinde 5 adet Ø18 mm çapında neodyum manyetik çubuk bulunmaktadır. Bu çubuklar, ürün akışı sırasında ferromanyetik parçacıkların tutulmasına yönelik manyetik alan oluşturur.

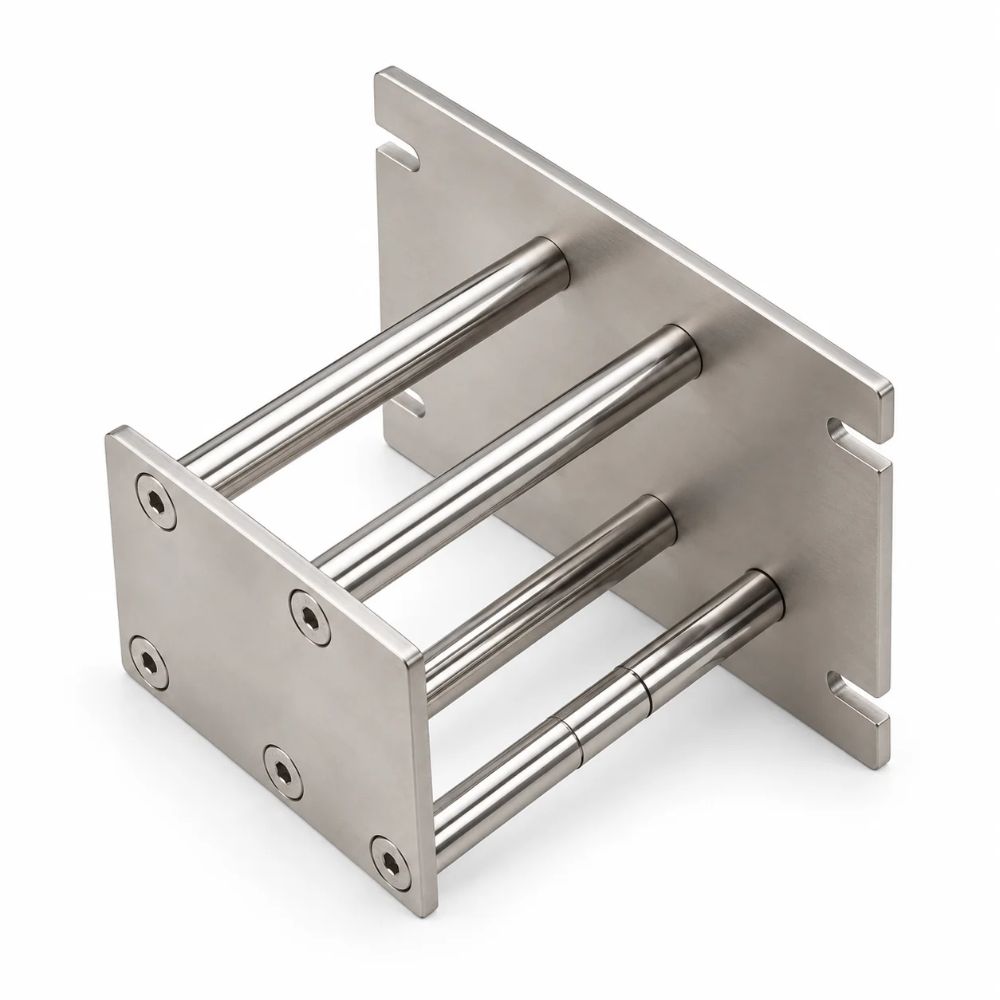

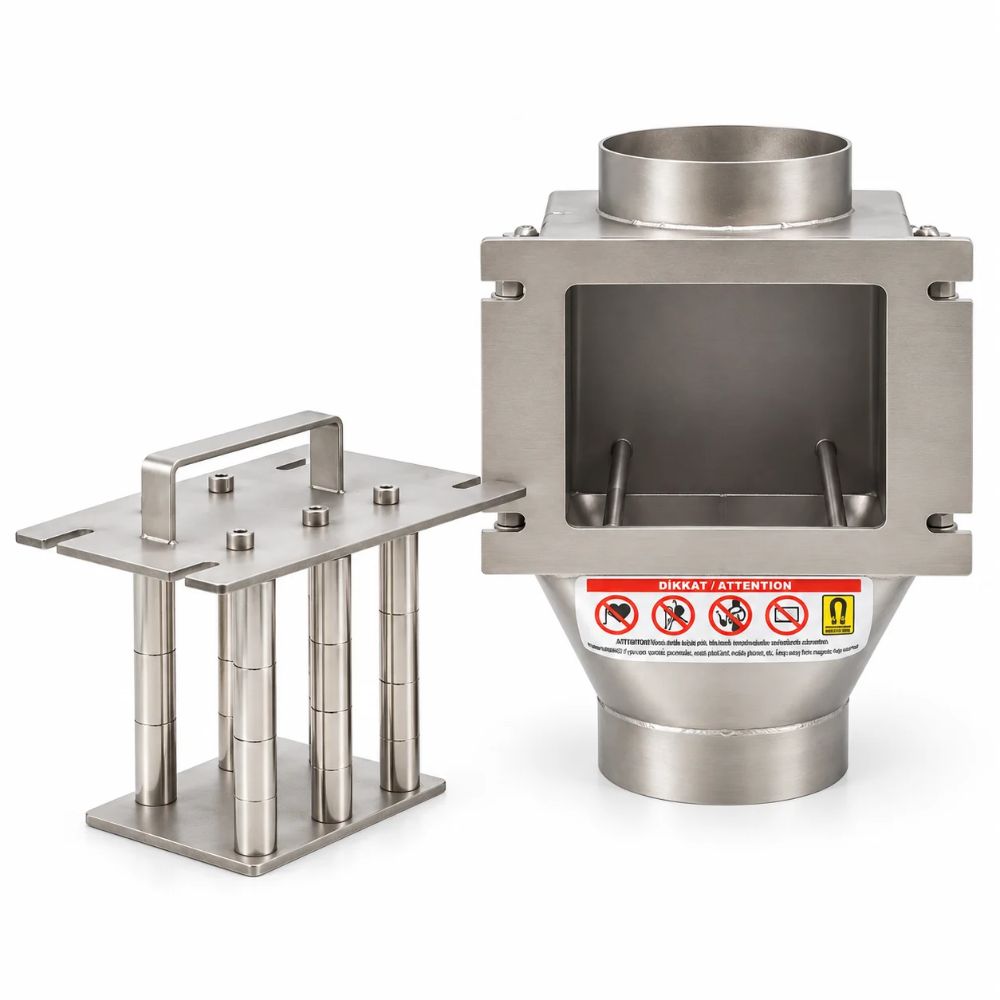

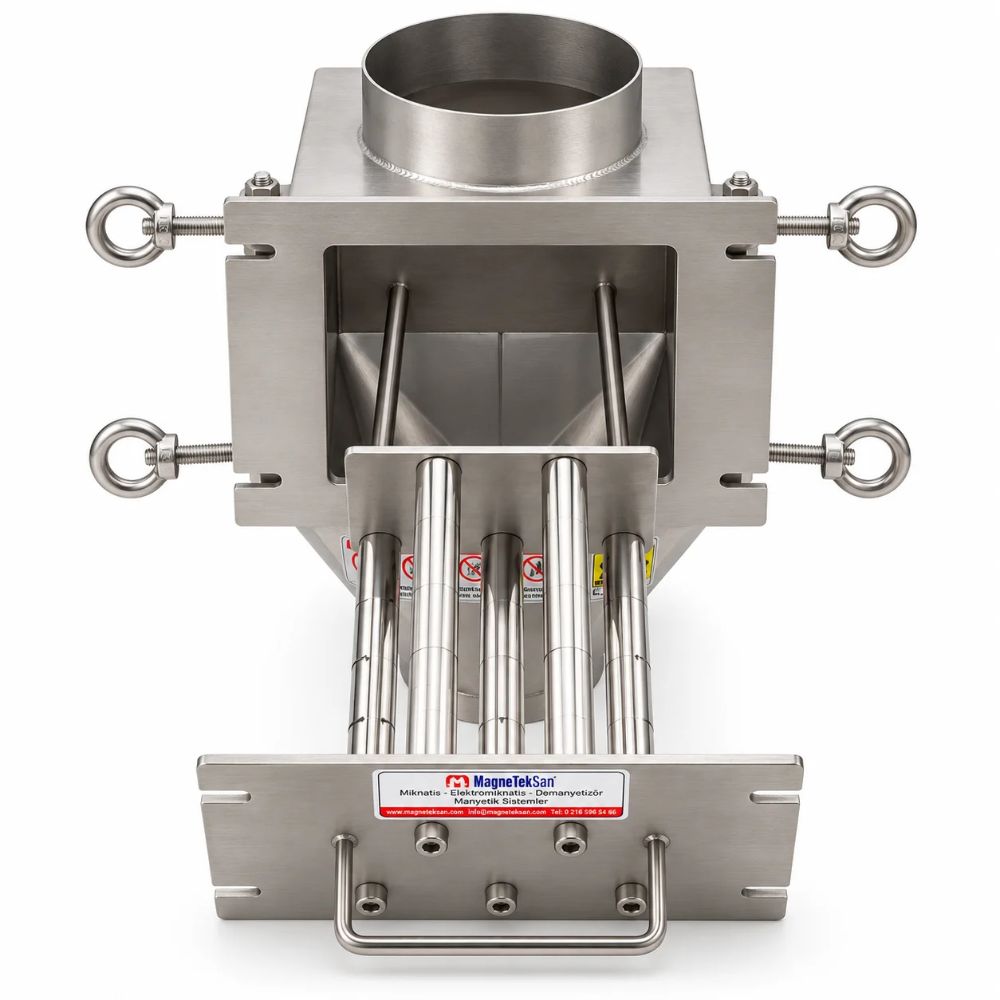

Görsellerde çubukların çıkarılabilir bir grup içerisinde yer aldığı görülmektedir. Bu yapı, manyetik çubukların bakım sırasında gövde içerisinden dışarı alınabilmesine imkân verir.

Beş çubuk kullanılması, manyetik tutma bölgelerinin birden fazla noktada oluşmasına yardımcı olur. Ancak gerçek ayırma kapasitesi, çubukların yerleşiminden ve işlenen ürünün akış özelliklerinden etkilenir.

Manyetik çubukların kesin uzunlukları ve birbirlerine olan mesafeleri belirtilmemiştir. Bu nedenle aktif manyetik yüzey alanı veya kesin yakalama verimi hakkında sayısal değer verilmemelidir.

5. N35 Neodyum Manyetik Kalitesi ve Malzeme Özellikleri

Ürünün manyetik elemanlarında N35 kalite neodyum mıknatıs kullanılmaktadır. Neodyum-demir-bor esaslı kalıcı mıknatıslar, yüksek manyetik enerji yoğunluğuna sahip malzemelerdir.

N35 sınıflandırması, mıknatıs malzemesinin enerji çarpımıyla ilişkili bir kalite bilgisidir. Bu sınıf, manyetik çubuk yüzeyinde ölçülecek Gauss değerini tek başına belirlemez.

Bu ürünün manyetik alan değeri 8000 Gauss olarak bildirilmiştir. Ölçüm noktası belirtilmediğinden değerin bütün çubuk yüzeylerinde aynı olduğu varsayılmamalıdır.

Neodyum mıknatısların manyetik özellikleri sıcaklık ve manyetik devre tasarımından etkilenebilir. Ürünün maksimum 80°C çalışma sıcaklığına uyulması, manyetik performansın korunması açısından önemlidir.

6. Çekmeceli Manyetik Kovanın Çalışma Prensibi

Neodyum çekmeceli kovan mıknatıs, kalıcı mıknatısların oluşturduğu alanla ferromanyetik metal parçacıklarını tutmaya yönelik çalışır. Ürün akışı manyetik çubukların bulunduğu kontrol bölgesinden geçer.

Yeterli manyetik kuvvete maruz kalan demir ve uygun çelik parçacıkları, manyetik çubuk kılıflarının dış yüzeyine doğru çekilebilir. Böylece bu parçacıkların ana ürün akışından ayrılması amaçlanır.

Parçacık yakalama davranışı, manyetik alanın yanında parçacık büyüklüğüne, akış hızına ve manyetik yüzeye uzaklığa bağlıdır. Bu nedenle bütün metal kirleticilerin kesin olarak tutulacağı varsayılmamalıdır.

Manyetik çubuklarda biriken parçacıklar, bakım sırasında çekmeceli grubun çıkarılmasıyla kontrol edilir. Temizlik, sistem durdurulup güvenli koşullar sağlandıktan sonra manuel olarak yapılır.

7. Baharat Üretim Tesislerindeki Temel Kullanım Alanları

Baharat üretim tesislerinde hammaddeler temizleme, öğütme, eleme, karıştırma ve paketleme gibi farklı işlemlerden geçebilir. Manyetik ayırma sistemleri, bu proseslerin uygun transfer noktalarında ferromanyetik metal kontrolü için değerlendirilebilir.

Ø115 mm çekmeceli kovan mıknatıs, dikey boru hattına entegre edilmek üzere hazırlanmıştır. Gerçek kullanım noktasının belirlenmesinde ürün akışı, montaj alanı ve bakım erişimi dikkate alınmalıdır.

Baharat tozları ve öğütülmüş bitkisel ürünler, işleme koşullarına göre farklı akış özelliklerine sahip olabilir. Bu nedenle kovanın kullanılacağı malzemenin fiziksel davranışı ve manyetik çubuklar arasındaki geçişi değerlendirilmelidir.

Bu modelin ana hedefi ferromanyetik metal parçacıklarının tutulmasına yardımcı olmaktır. Belirli bir baharat türü veya üretim aşamasına kesin uygunluk, uygulama koşulları doğrulanmadan belirtilmemelidir.

8. Uyumlu Hammaddeler ve Ferromanyetik Kirleticiler

Manyetik kovan mıknatıslar, demir ve manyetik özellik gösteren çelik parçacıkları tutmaya yönelik kullanılır. Bu parçacıklar üretim ekipmanları veya hammadde transfer süreçlerinden kaynaklanabilir.

Uygun ferromanyetik alaşımlardan oluşan küçük metal parçaları da manyetik alan etkisiyle tutulabilir. Ancak parçacığın boyutu, şekli ve manyetik özellikleri ayırma performansını etkiler.

Alüminyum, bakır, pirinç ve manyetik olmayan paslanmaz çelik parçacıkları için aynı manyetik ayırma etkisi beklenmemelidir. Bu tür kirleticiler için farklı kontrol yöntemleri gerekebilir.

Filtrenin kuru veya sıvı ürünlerle kullanım uygunluğu kesin olarak belirtilmemiştir. Bu nedenle belirli bir hammadde veya sıvıyla doğrudan uyumluluk iddiası verilmeden önce proses özellikleri doğrulanmalıdır.

9. Baharat Hammadde Besleme Hatlarında Manyetik Kontrol

Baharat hammadde besleme hatlarında ürünler depolama bölümlerinden üretim makinelerine aktarılabilir. Bu transfer noktalarında ferromanyetik yabancı maddelerin tutulması için manyetik ayırıcılar değerlendirilebilir.

Çekmeceli kovan mıknatıs, uygun bağlantı çapına sahip dikey bir boru hattında kullanılabilir. Ürünün manyetik çubukların bulunduğu bölgeden geçmesi, ayırma işlemi için önemlidir.

Hammadde akışının hızı ve miktarı, parçacıkların manyetik alanla etkileşim süresini değiştirir. Yüksek debili uygulamalarda geçiş kesiti ve olası birikimler kontrol edilmelidir.

Besleme hattında kullanılacak mıknatısın konumu, kirlenme riski ve bakım ihtiyacına göre belirlenmelidir. Gerçek uygulamada manyetik yüzeylerdeki metal birikiminin düzenli incelenmesi faydalı olabilir.

10. Baharat Öğütme Hatlarında Metal Partikül Kontrolü

Baharat öğütme işlemlerinde kullanılan mekanik ekipmanlar zaman içerisinde aşınmaya maruz kalabilir. Bu aşınma, bazı durumlarda ferromanyetik metal parçacıklarının ürün akışına karışmasına yol açabilir.

Manyetik kovan, öğütme öncesi veya sonrasındaki uygun transfer noktalarında metal kontrolü amacıyla değerlendirilebilir. Ancak ürünün hangi aşamada kullanıldığı kesin olarak belirtilmemiştir.

Öğütülmüş ürünlerin tane boyutu ve akış özellikleri, manyetik ayırma davranışını etkileyebilir. Özellikle ince tozların gövde içerisinde birikme ihtimali proses tasarımında dikkate alınmalıdır.

Manyetik ayırma, öğütme işleminin kalitesini doğrudan belirleyen bir yöntem değildir. Temel görevi uygun ferromanyetik kirleticilerin tutulmasına yardımcı olmaktır.

11. Baharat Karıştırma ve Harmanlama Hatlarında Kullanım

Baharat karıştırma ve harmanlama sistemlerinde farklı hammaddeler tek bir ürün akışında birleştirilebilir. Böyle bir proseste ferromanyetik kirleticilerin kontrolü için manyetik ayırma noktaları oluşturulabilir.

Çekmeceli kovan, uygun tasarlanmış transfer hattında kullanılabilecek bir manyetik kontrol elemanıdır. Montaj sırasında ürünlerin geçiş yönü ve manyetik çubukların konumu birlikte değerlendirilmelidir.

Farklı baharat hammaddelerinin tane boyutu ve nem düzeyi birbirinden farklı olabilir. Bu özellikler, malzemenin kovan içerisindeki hareketini ve olası birikme davranışını değiştirebilir.

Karıştırma sonrası manyetik kontrol uygulanması planlanıyorsa gerçek proses koşulları incelenmelidir. Ayırma veriminin doğrulanması için ilgili ürün akışında uygulama testleri yapılması gerekebilir.

12. AISI 304 Paslanmaz Çelik Gövdenin Avantajları

Ürünün gövdesi AISI 304 kalite paslanmaz çelikten üretilmiştir. Bu malzeme, çeşitli endüstriyel uygulamalarda korozyon direnci ve mekanik kullanım özellikleri nedeniyle tercih edilmektedir.

AISI 304 gövde, manyetik çubukları ve çekmeceli sistemi çevreleyen ana konstrüksiyondur. Gövdenin bağlantı ve kaynak bölgeleri, ürünün montaj güvenilirliği açısından önemlidir.

AISI 304 malzemenin kullanılması, bütün temizlik kimyasallarına veya proses ortamlarına tam dayanıklılık anlamına gelmez. Kimyasal uyumluluk ilgili işletme koşullarına göre değerlendirilmelidir.

Gıda ile temas eden uygulamalarda malzeme kalitesi tek başına bütün hijyen gereksinimlerini karşılamaz. Yüzey pürüzlülüğü, conta malzemesi ve temizlik prosedürlerinin de uygunluğu doğrulanmalıdır.

13. Ø115 mm Kaynaklı Boru Bağlantısı ve Montaj

Ürünün giriş ve çıkış bağlantıları Ø115 mm çapındadır. Bu bağlantılar, dikey boru hattına kaynak yöntemiyle monte edilmek üzere tasarlanmıştır.

Kaynaklı bağlantıda mevcut boru hattının malzemesi ve bağlantı geometrisi dikkate alınmalıdır. Kaynak işlemi uygun ekipman ve yöntemlerle gerçekleştirilmelidir.

Montaj sırasında gövdenin doğru konumlandırılması, çekmecenin açılabilmesi ve bakım erişiminin korunması önemlidir. Bu nedenle çekmecenin önünde yeterli servis alanı bırakılmalıdır.

Kaynak işlemi sonrasında bağlantıların mekanik bütünlüğü kontrol edilmelidir. Proses basıncı veya sızdırmazlık gereksinimi bulunuyorsa uygun testlerin gerçekleştirilmesi gerekir.

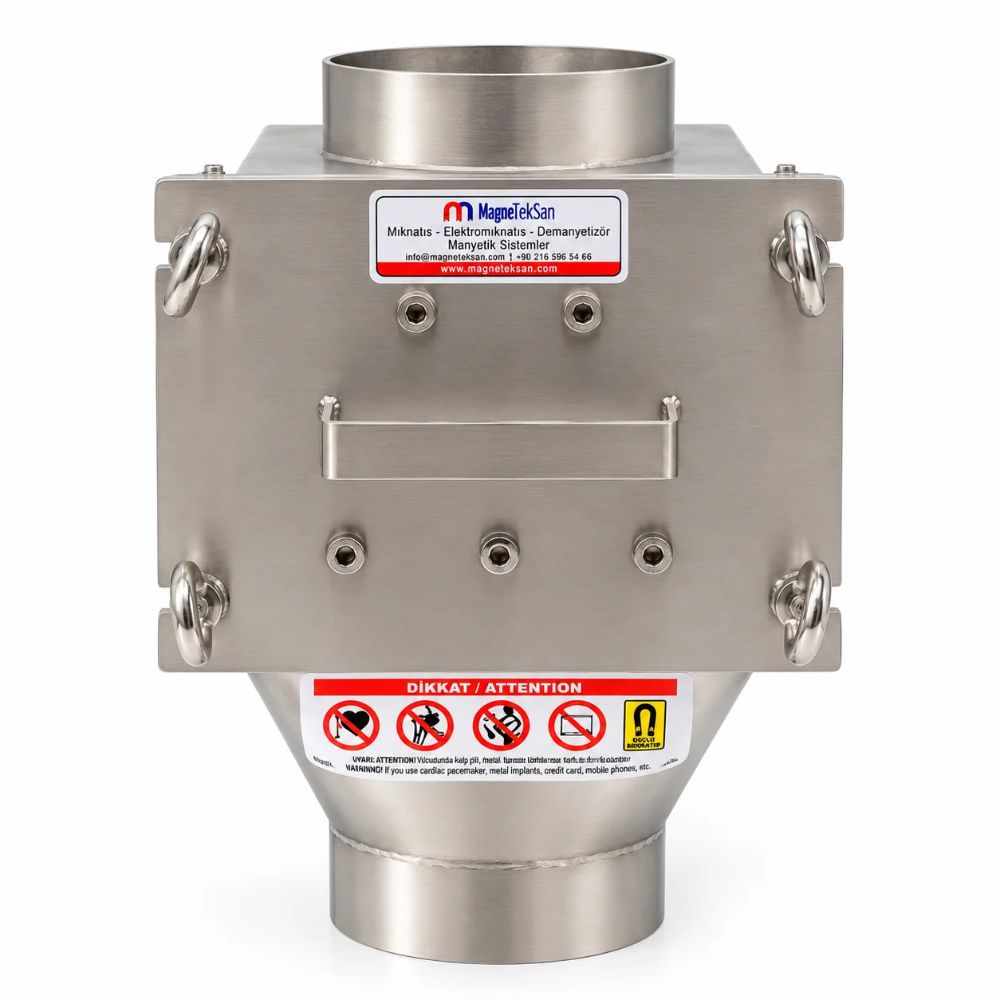

14. Çekmeceli Mekanik Bağlantı ve Sıkma Elemanları

Manyetik kovanın çekmeceli sistemi, mekanik bağlantı ve sıkma elemanlarıyla gövdeye bağlanmaktadır. Görsellerde bağlantı bölgelerinde vidalı elemanlar ve halka biçimli sıkma parçaları bulunmaktadır.

Bu yapı, manyetik çekmecenin çalışma sırasında yerinde tutulmasına yardımcı olur. Çekmecenin doğru şekilde kapatılması ve sabitlenmesi işletme açısından önemlidir.

Bağlantı elemanlarının ölçüleri ve sıkma değerleri belirtilmemiştir. Bu nedenle montaj sırasında doğrulanmamış tork veya mekanik dayanım değerleri kullanılmamalıdır.

Periyodik bakım sırasında bağlantı parçalarının durumu kontrol edilmelidir. Gevşeme, deformasyon veya aşınma gibi belirtiler işletme güvenilirliğini etkileyebilir.

15. İlk Montaj ve Devreye Alma Kontrolleri

Manyetik kovanın montajından önce gövde ve bağlantı ağızları kontrol edilmelidir. Taşıma sırasında oluşabilecek deformasyonlar veya yüzey hasarları değerlendirilmelidir.

Manyetik çekmece gövdeye yerleştirildiğinde mekanik bağlantıların uyumlu olduğundan emin olunmalıdır. Çubukların iç yüzeylere kontrolsüz temas etmemesi önemlidir.

İlk devreye alma sırasında ürünün hareketi ve manyetik bölgelerdeki olası birikimler gözlemlenebilir. Bu kontroller, bakım sıklığının belirlenmesine yardımcı olabilir.

Dikey boru hattına yapılan kaynaklı bağlantılar, normal işletmeye geçilmeden önce değerlendirilmelidir. Gereken sızdırmazlık ve mekanik güvenlik kontrolleri tamamlanmalıdır.

16. Manyetik Çubukların AISI 304 Koruyucu Kılıfları

Manyetik çubukların dış kılıfları AISI 304 paslanmaz çelikten üretilmiştir. Bu kılıflar, iç manyetik malzeme ile proses ortamı arasında koruyucu yüzey oluşturur.

Ferromanyetik parçacıklar, manyetik alan etkisiyle kılıfların dış yüzeylerinde tutulabilir. Böylece partiküllerin birikmesi için metalik bir temas yüzeyi sağlanır.

Çubuk kılıflarının et kalınlığı ve yüzey işlemi belirtilmemiştir. Bu nedenle belirli bir manyetik alan kaybı veya yüzey pürüzlülüğü değeri verilmemelidir.

Kılıfların yüzey bütünlüğü temizlik sırasında kontrol edilmelidir. Çatlak, ezilme veya deformasyon bulunması durumunda ilgili parçanın kullanım uygunluğu değerlendirilmelidir.

17. 80°C Maksimum Çalışma Sıcaklığı

Bu neodyum çekmeceli kovan mıknatısın maksimum çalışma sıcaklığı 80°C’dir. Ürün seçimi yapılırken prosesin gerçek sıcaklık koşulları bu sınırla karşılaştırılmalıdır.

Neodyum mıknatısların manyetik özellikleri sıcaklık değişimlerinden etkilenebilir. Aşırı sıcaklık, bazı koşullarda geri dönüşü olmayan manyetik performans kaybına neden olabilir.

Baharat üretiminde kullanılan farklı proses ekipmanları farklı sıcaklıklarda çalışabilir. Bu nedenle kovanın bağlanacağı noktanın sıcaklığı ayrıca değerlendirilmelidir.

Sıcaklık sınırı yalnızca mıknatısları değil, sistemin diğer bileşenlerini de ilgilendirir. Conta ve diğer bağlantı parçalarının sıcaklık uygunluğu doğrulanmalıdır.

18. Manyetik Tutma Performansını Etkileyen Faktörler

Manyetik ayırma performansı, metal parçacıkların manyetik özelliklerine bağlıdır. Parçacık boyutu, biçimi ve manyetik yüzeye mesafesi tutma davranışını değiştirebilir.

Ürünün 8000 Gauss manyetik alan değeri önemli bir teknik bilgidir. Bununla birlikte bu değer belirli bir partikül yakalama yüzdesini tek başına garanti etmez.

Ürün akışının hızı ve gövde içindeki dağılımı manyetik etkileşimi etkiler. Manyetik çubuklara yakın geçen parçacıkların davranışı daha uzak bölgelerden geçen parçacıklardan farklı olabilir.

Manyetik çubuklarda biriken kirleticiler zamanla kontrol edilmelidir. Düzenli manuel temizlik, yüzeylerde aşırı metal birikiminin önlenmesine yardımcı olur.

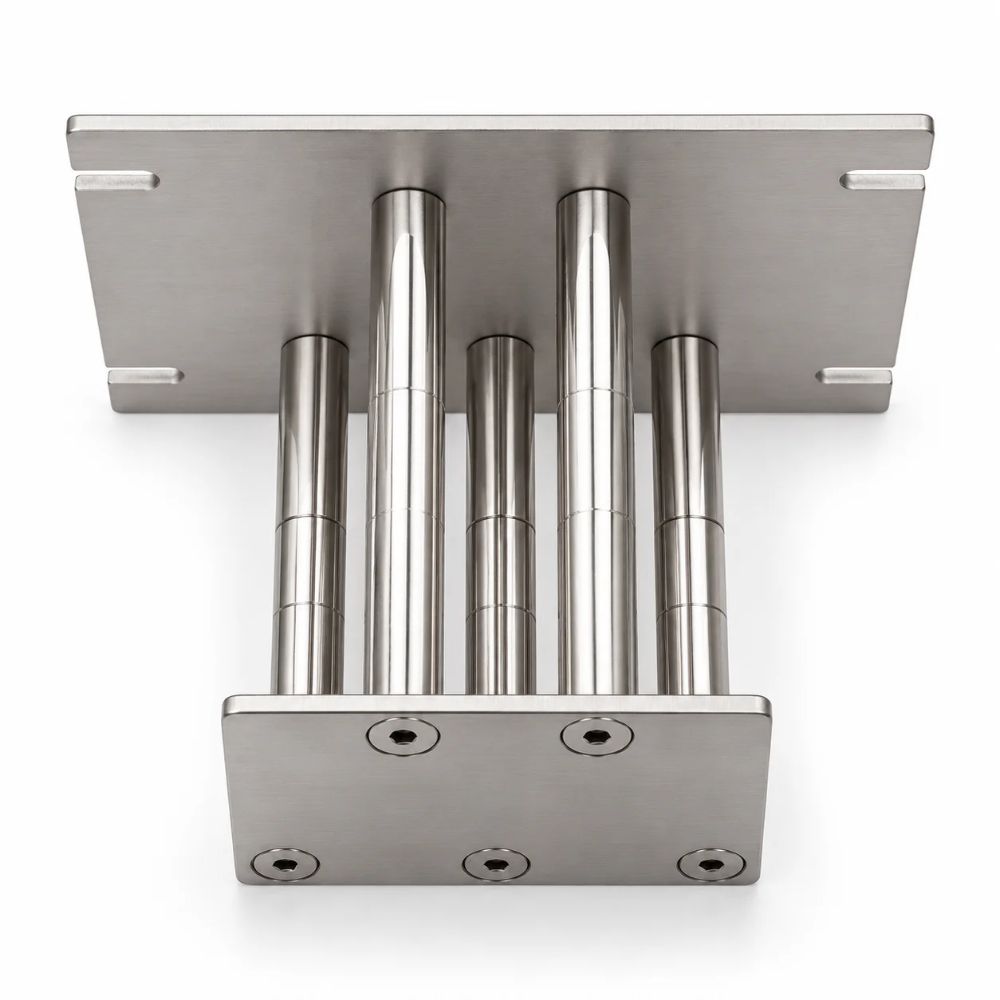

19. Beş Manyetik Çubuğun Dizilimi ve Akış Etkileşimi

Ürün beş adet Ø18 mm neodyum manyetik çubuk içermektedir. Çubukların çıkarılabilir grup halinde düzenlenmesi, kovan içerisinde birden fazla manyetik kontrol bölgesi oluşturur.

Çubukların birbirine göre konumu, ürün akışının manyetik yüzeylerle etkileşimini etkileyebilir. Gerçek akış dağılımı iç gövde geometrisiyle birlikte değerlendirilmelidir.

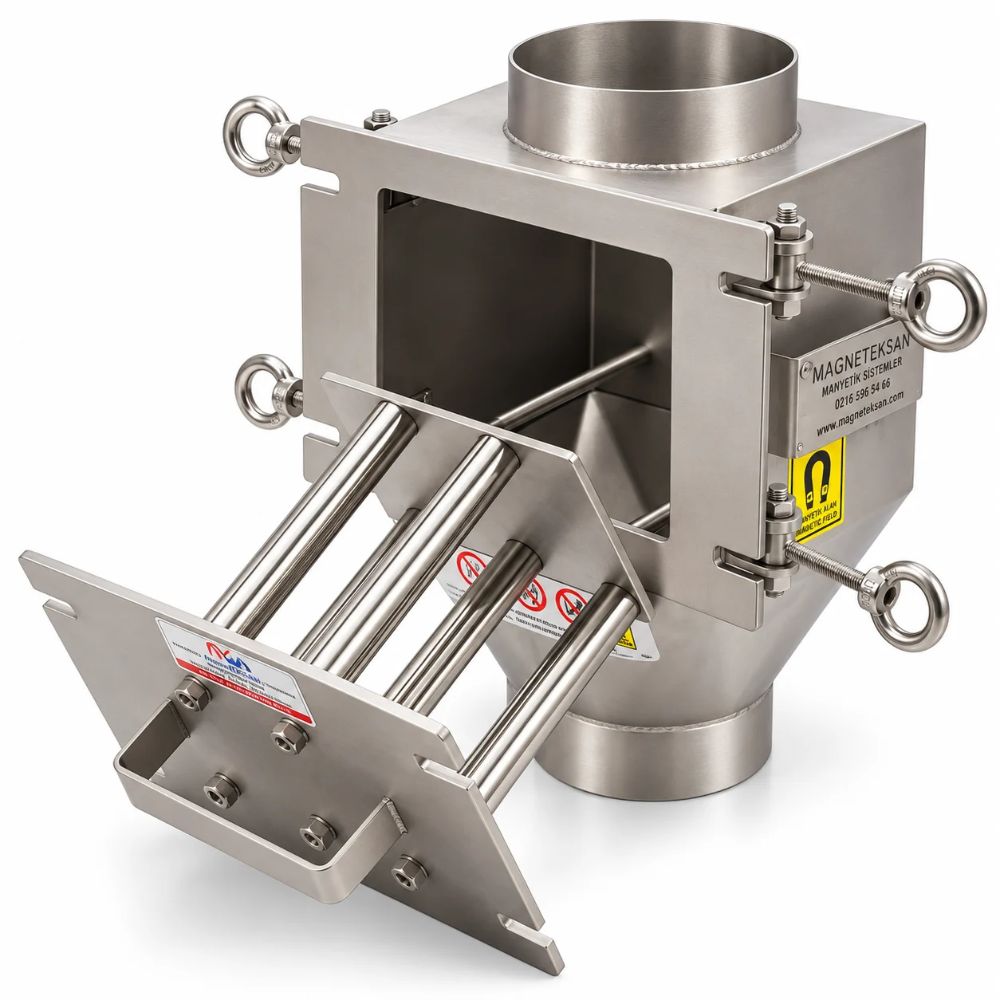

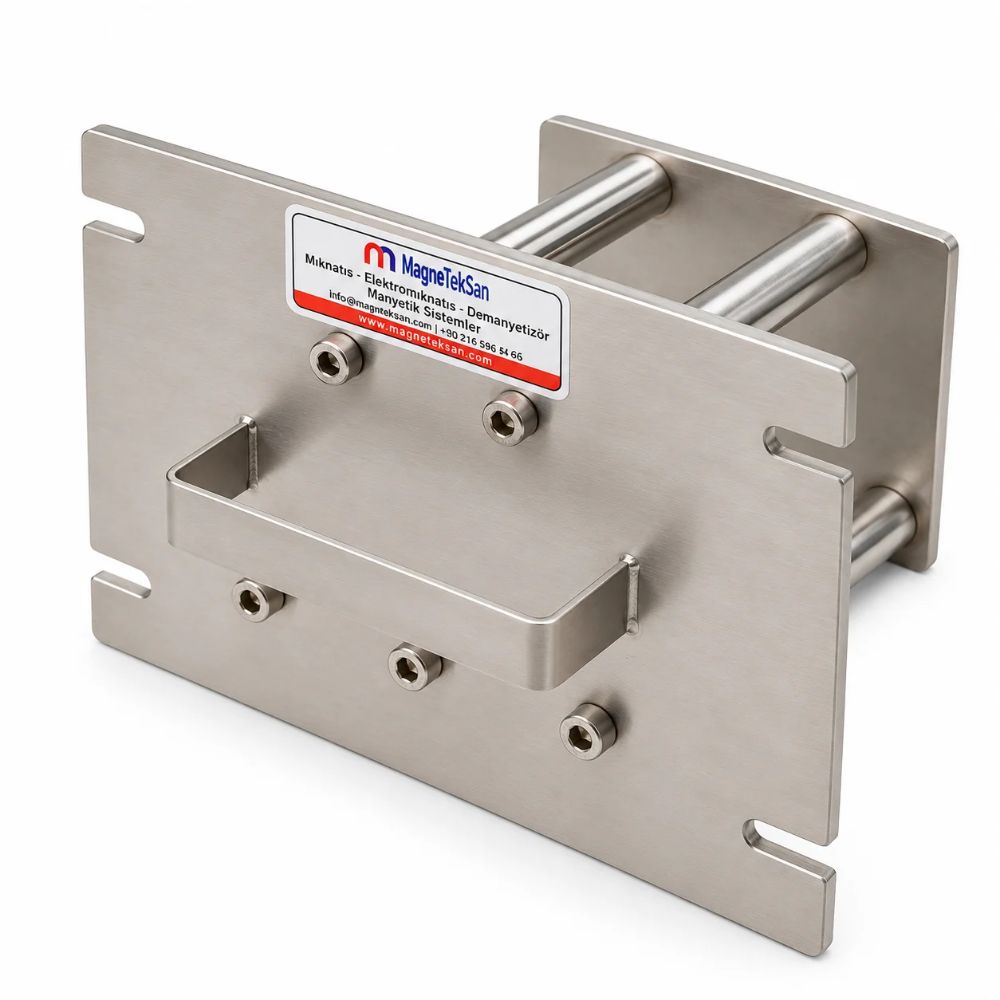

Görseller, çubukların tek tek sökülmeden bir grup olarak dışarı çıkarılabildiğini göstermektedir. Bu özellik manuel bakım sırasında sistemin kontrol edilmesini kolaylaştırır.

Manyetik çubukların kesin uzunluğu ve aktif manyetik bölgeleri belirtilmemiştir. Bu nedenle yalnızca çubuk sayısı üzerinden toplam etkin yüzey alanı veya kesin ayırma kapasitesi hesaplanmamalıdır.

20. Baharat Fabrikalarında Metal Kirliliği Kontrolü

Baharat üretim tesislerinde metal kirliliği, hammadde kaynaklı veya ekipman aşınmasına bağlı olarak ortaya çıkabilir. Manyetik ayırma sistemleri ferromanyetik özellik gösteren kirleticilerin kontrolünde kullanılabilir.

Çekmeceli kovan mıknatıs, uygun üretim hattında bir metal kontrol noktası oluşturabilir. Ancak tesisin yabancı madde yönetiminin tamamını tek başına karşılamaz.

Manyetik olmayan parçacıkların kontrol edilmesi için ek ayırma veya algılama sistemleri gerekebilir. Bu nedenle risk değerlendirmesinde farklı kirletici türleri ayrı ayrı ele alınmalıdır.

Manyetik yüzeylerde biriken metal parçacıkların incelenmesi, bakım çalışmalarına yardımcı olabilir. Anormal miktarda metal birikmesi, üretim ekipmanlarının kontrol edilmesini gerektirebilir.

21. Öğütme ve Dolum Ekipmanlarının Korunmasında Kullanım

Baharat üretimindeki öğütme ve dolum ekipmanları farklı mekanik bileşenlerden oluşur. Ferromanyetik parçacıkların bu ekipmanlara ulaşması bazı çalışma sorunlarına katkıda bulunabilir.

Manyetik kovanın uygun bir transfer noktasında kullanılması, söz konusu parçacıkların tutulmasına yardımcı olabilir. Bununla birlikte ekipman korumasının seviyesi gerçek ayırma performansına bağlıdır.

Ürünün Ø115 mm giriş ve çıkış bağlantıları, uygun çaplı dikey hatlarla entegrasyon için temel boyutsal bilgidir. Bağlantı uyumu ve proses debisi kurulum öncesinde kontrol edilmelidir.

Bu manyetik kovanın belirli bir öğütücü veya dolum makinesine kesin olarak uygun olduğu varsayılmamalıdır. Gerçek kullanım şartlarına göre teknik değerlendirme yapılması gerekir.

22. Bitkisel Ürün İşleme Hatlarındaki Olası Kullanımlar

Bitkisel ürün işleme tesislerinde hammaddeler farklı hazırlama ve transfer aşamalarından geçebilir. Bu aşamalarda ferromanyetik metal kirliliğinin kontrolü için uygun manyetik ayırıcılar değerlendirilebilir.

Çekmeceli kovan mıknatıs, teknik koşulları uygun olan dikey boru hatlarında bir manyetik kontrol bileşeni olarak kullanılabilir. Ancak bütün bitkisel ürünlerin aynı akış özelliklerine sahip olmadığı dikkate alınmalıdır.

Öğütülmüş bitkiler ve iri parçalı hammaddeler farklı geçiş davranışları gösterebilir. Özellikle lifli veya birikme eğilimli ürünlerde gövde içi akışın kontrol edilmesi gerekebilir.

Bu ürün için kesin kuru veya sıvı proses uygunluğu belirtilmemiştir. Farklı bitkisel ürün uygulamalarında kullanım kararı malzeme uyumluluğu ve proses testlerine dayanmalıdır.

23. İş Güvenliği ve Kullanım Sınırları

Neodyum mıknatıslar güçlü manyetik alan oluşturdukları için ferromanyetik metal nesneleri beklenmedik biçimde çekebilir. Bu nedenle bakım sırasında sıkışma ve kontrolsüz metal hareketi risklerine karşı dikkatli olunmalıdır.

Manyetik alan bazı tıbbi implantlar ve manyetik alana duyarlı cihazlar için risk oluşturabilir. Çalışma alanında uygun uyarılar ve güvenlik uygulamaları bulunmalıdır.

Çekmeceli manyetik grup çıkarılmadan önce üretim hattı durdurulmalı ve güvenli hale getirilmelidir. Hat basınçlıysa uygun izolasyon ve basınç düşürme işlemleri de gerçekleştirilmelidir.

Ürünün maksimum çalışma basıncı ve bağlantı sızdırmazlık sınıfı belirtilmemiştir. Bu nedenle basınçlı uygulamalarda doğrulanmamış bir dayanım değeri kullanılmamalıdır.

24. Elektrik Gerektirmeyen Kalıcı Manyetik Sistem

N35 neodyum mıknatıslar, kalıcı manyetik alan oluşturan malzemelerdir. Bu ürünün manyetik tutma işlevi için sürekli elektrik beslemesi gerekmez.

Manyetik alan, ürün uygun çalışma koşullarında bulunduğu sürece mıknatıslar tarafından oluşturulur. Ancak sıcaklık sınırlarının aşılması manyetik performansı olumsuz etkileyebilir.

Elektriksiz çalışma, manyetik ayırma işleminin pasif bir yöntemle yürütülmesini sağlar. Bununla birlikte kovanın bağlı olduğu üretim hattındaki diğer ekipmanların enerji gereksinimleri devam eder.

Kalıcı manyetik sistem manuel temizlik gereksinimini ortadan kaldırmaz. Çubuk yüzeylerinde biriken ferromanyetik parçacıklar düzenli şekilde uzaklaştırılmalıdır.

25. Mekanik Dayanım ve Endüstriyel Çalışma Koşulları

Manyetik kovan, üretim hattının mekanik koşullarından etkilenebilir. Titreşim, bağlantı zorlanmaları ve sıcaklık değişimleri mekanik değerlendirmede dikkate alınmalıdır.

AISI 304 paslanmaz çelik gövde, manyetik çekmecenin yerleştiği ana konstrüksiyondur. Kaynaklı bağlantı bölgeleri ve çekmeceyi sabitleyen elemanlar bu yapının önemli parçalarıdır.

Periyodik kontrollerde bağlantı elemanlarının gevşemesi ve yüzey hasarları değerlendirilmelidir. Özellikle sökülüp takılan çekmeceli bölgenin mekanik uyumu korunmalıdır.

Ürünün izin verilen titreşim seviyesi ve mekanik yük kapasitesi belirtilmemiştir. Ağır çalışma koşullarında kullanılmadan önce uygulamaya özel dayanım değerlendirmesi yapılmalıdır.

26. 8000 Gauss Manyetik Alanın Teknik Değerlendirmesi

Ürünün manyetik alan değeri 8000 Gauss olarak doğrulanmıştır. Manyetik akı yoğunluğu açısından bu değer 0,8 Tesla’ya eşdeğerdir.

Manyetik alanın ölçüldüğü nokta, ölçüm sonucunu etkileyebilir. Çubuğun farklı bölgelerinde farklı manyetik alan değerleri oluşması mümkündür.

N35 kalite mıknatısların manyetik davranışı, iç dizilim ve dış kılıf geometrisiyle birlikte değerlendirilmelidir. Mıknatıs kalite sınıfı ve çubuk yüzeyindeki Gauss değeri aynı teknik özellik değildir.

8000 Gauss değeri, kesin bir filtrasyon yüzdesi veya minimum yakalanabilir partikül boyutu anlamına gelmez. Gerçek ayırma performansı ürün akışı ve kirletici özellikleri üzerinden test edilmelidir.

27. Doğru Çekmeceli Kovan Mıknatıs Seçimi İçin Gerekli Bilgiler

Manyetik kovan seçilirken ilk olarak giriş ve çıkış borularının çapları kontrol edilmelidir. Bu modelin her iki bağlantısı da Ø115 mm olarak belirtilmiştir.

Manyetik çubukların sayısı, çapı ve manyetik alan değeri seçim açısından önemlidir. Ürünün 5 adet Ø18 mm N35 çubuğu ve 8000 Gauss manyetik alanı temel teknik verileridir.

İşlenecek hammaddenin fiziksel özellikleri ve proses sıcaklığı ayrıca değerlendirilmelidir. Ürünün maksimum 80°C sıcaklık sınırına uyulması gerekir.

Kuru veya sıvı proses uygunluğu, maksimum basınç ve conta özellikleri henüz belirtilmemiştir. Nihai uygulama öncesinde bu bilgilerin tamamlanması daha güvenilir ürün seçimi sağlar.

28. Ø115 mm Baharat Üretim Hattı Kovan Mıknatısın Genel Değerlendirmesi

Ø115 mm giriş ve çıkışlı neodyum çekmeceli kovan mıknatıs, baharat ve bitkisel ürün işleme tesislerinde uygun transfer hatlarındaki ferromanyetik metal parçacıklarının tutulmasına yardımcı olmak amacıyla tasarlanmış endüstriyel bir manyetik ayırıcıdır. Çekmeceli yapısı, periyodik manuel temizlik yapılmasına imkân sağlar.

Ürün 5 adet Ø18 mm N35 neodyum manyetik çubuk içermektedir. 8000 Gauss manyetik alan değeri, ürünün temel manyetik özelliklerinden biridir.

AISI 304 paslanmaz çelik gövde ve manyetik çubuk kılıfları, sistemin doğrulanmış malzeme özelliklerini oluşturur. Maksimum çalışma sıcaklığı 80°C olup ürün dikey boru hattına kaynak bağlantısıyla monte edilmek üzere hazırlanmıştır.

Doğru kurulum ve uygun bakım koşullarında bu manyetik kovan, ferromanyetik metal kirliliğinin kontrolüne katkıda bulunabilir. Gerçek proses uyumluluğu, akış özellikleri, bağlantı güvenliği ve uygulama testleriyle değerlendirilmelidir.
