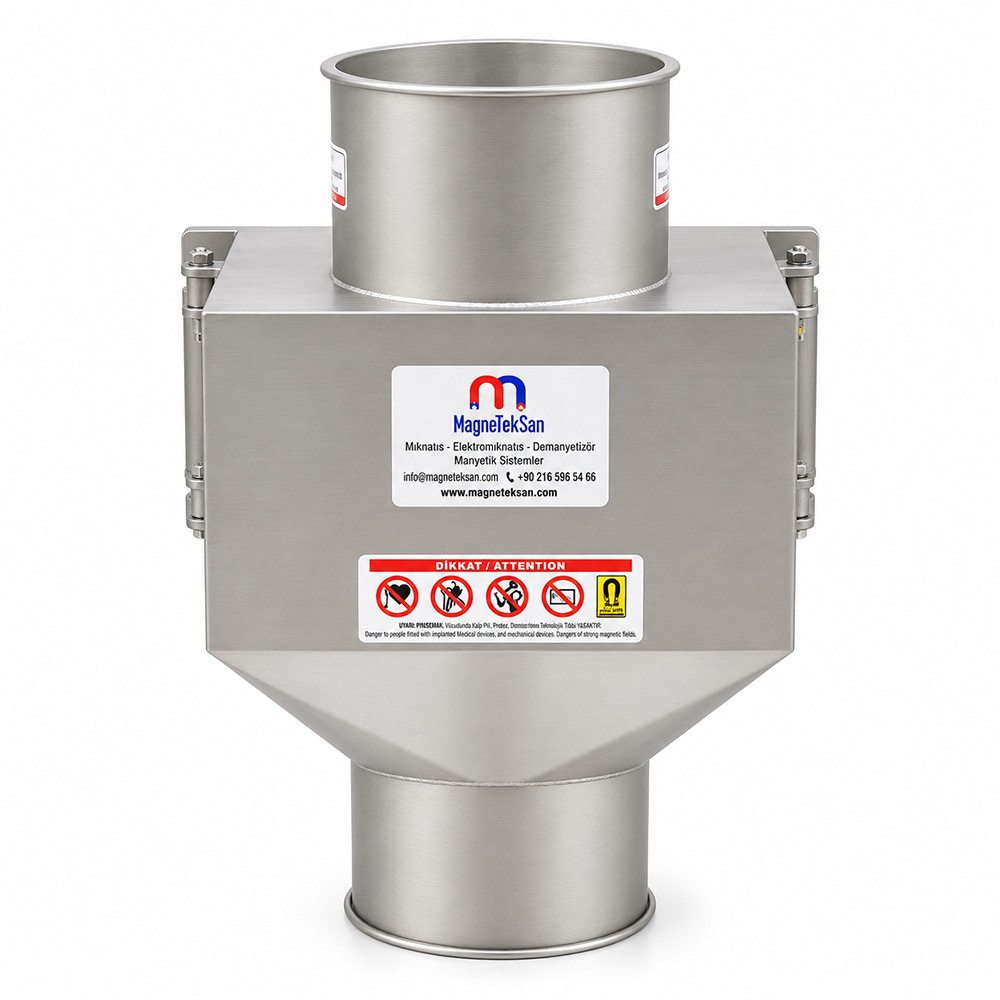

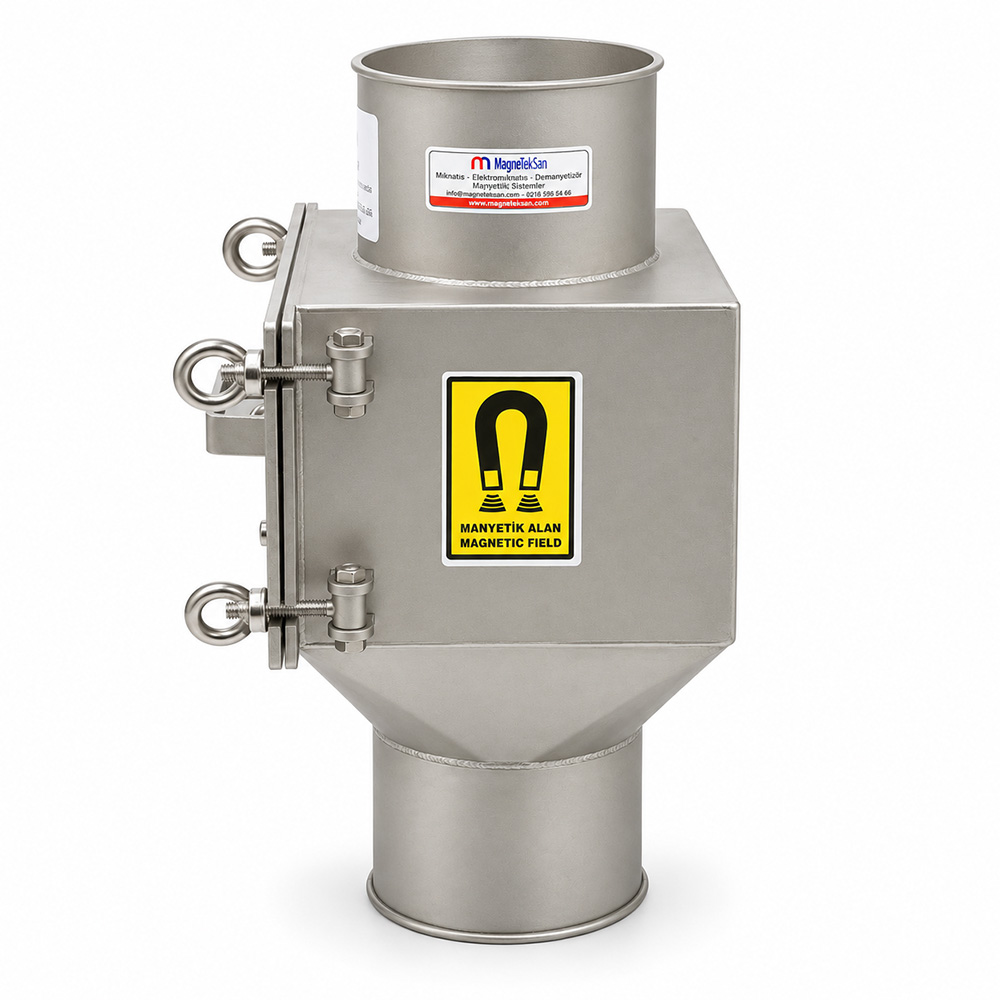

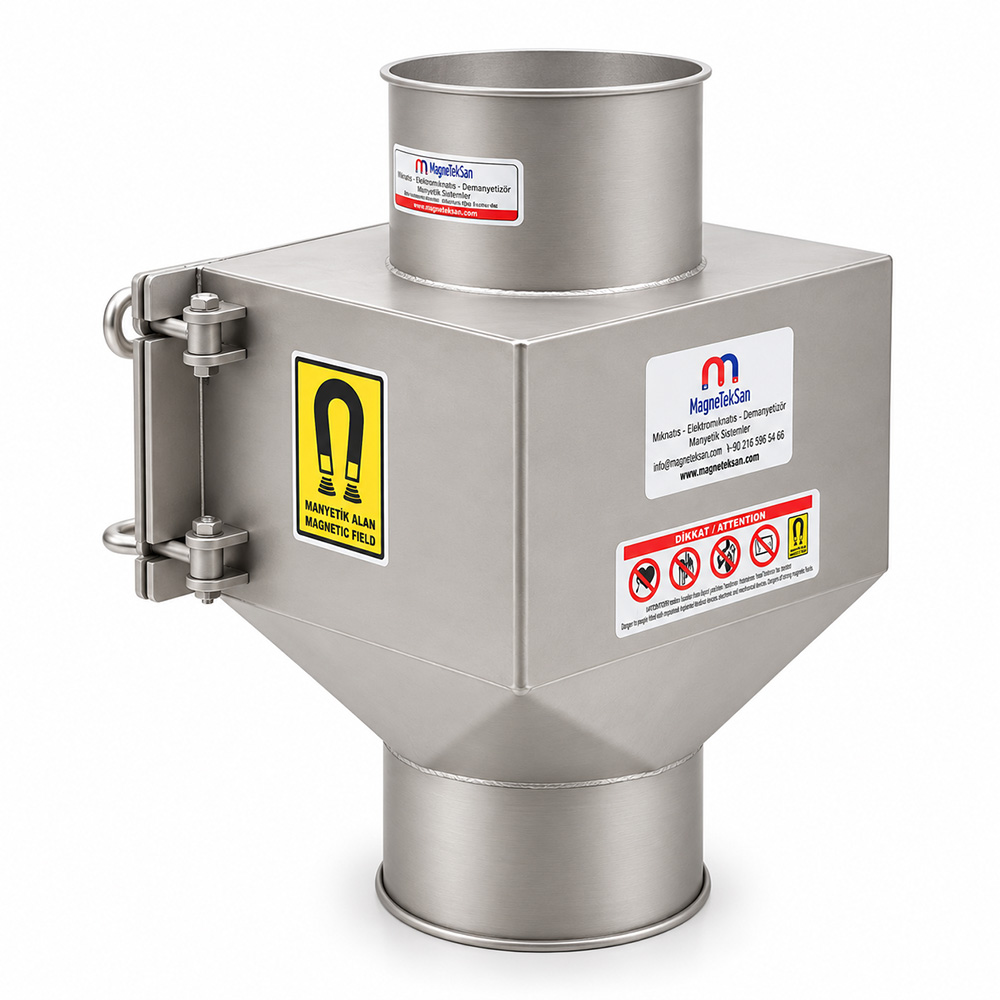

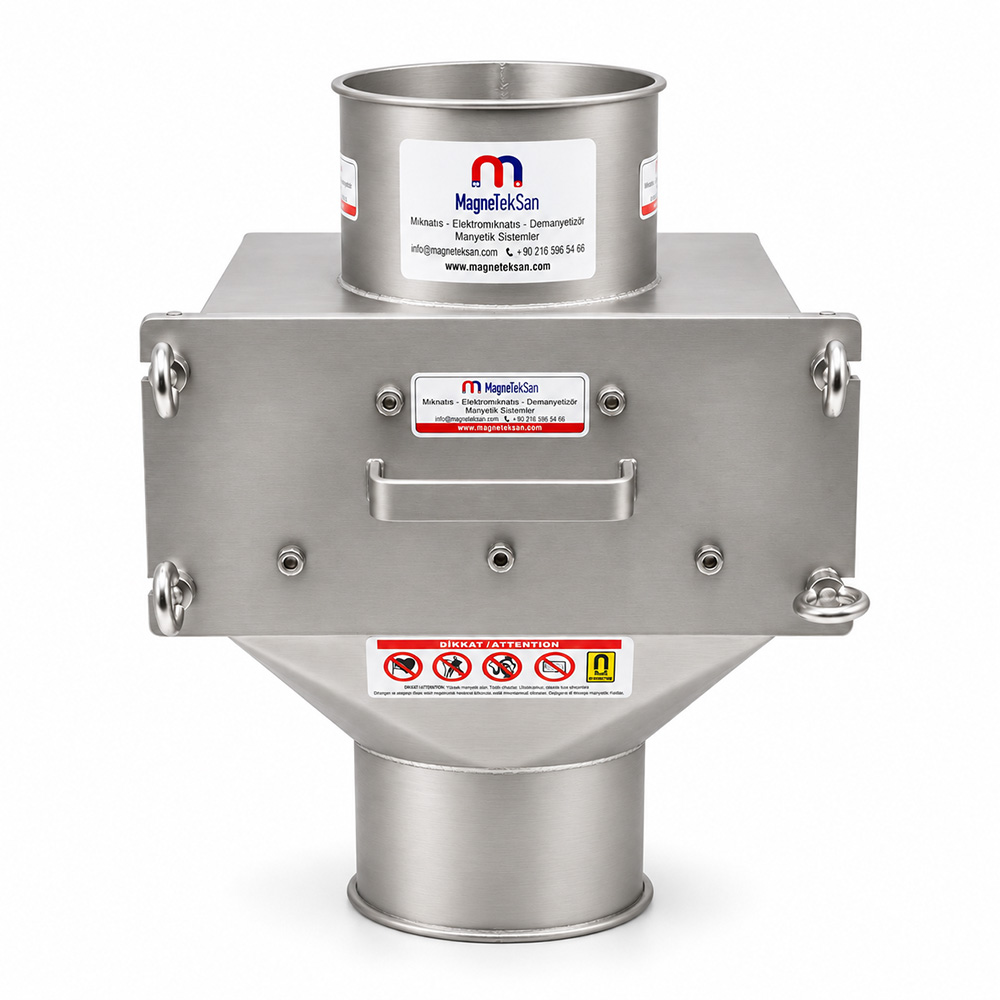

Kuru Maya Paketleme Hattı Kovan Mıknatıs – Ø150 mm Ø25×5 N35 Neodyum 10000 Gauss
Kuru Maya Paketleme Hattı Kovan Mıknatıs – Ø150 mm Ø25×5 N35 Neodyum 10000 Gauss
Genel Özellikler
- Kuru maya üretim ve paketleme hatlarında kullanılır.
- Paketleme öncesi ferromanyetik metal kontrolüne yardımcı olur.
- Ø150 mm giriş ve Ø150 mm çıkış ölçüsüne sahiptir.
- 5 adet Ø25 mm N35 neodyum manyetik çubuk kullanılmıştır.
- Manyetik çubuklar 2+3 şaşırtmalı dizilimdedir.
- 10000 Gauss manyetik değere sahiptir.
- AISI 304 paslanmaz çelik yapıdadır.
- Maksimum çalışma sıcaklığı 80°C’dir.
Teknik Özellikler
- Ürün Tipi: Neodyum Çekmeceli Kovan Mıknatıs
- Ana Kullanım: Kuru Maya Paketleme Hattı
- Giriş: Ø150 mm
- Çıkış: Ø150 mm
- Manyetik Çubuk Sayısı: 5 Adet
- Manyetik Çubuk Çapı: Ø25 mm
- Çubuk Dizilimi: 2+3 Şaşırtmalı
- Neodyum Sınıfı: N35
- Manyetik Değer: 10000 Gauss
- Malzeme: AISI 304 Paslanmaz Çelik
- Maksimum Sıcaklık: 80°C
- Temizleme: Manuel / Çekmeceli
Kuru Maya Paketleme Hattı Kovan Mıknatıs, kuru maya üretiminde ürünün paketleme veya dolum aşamasına geçmesinden önce akış içerisinde bulunabilecek ferromanyetik metal parçalarının tutulmasına yardımcı olmak amacıyla kullanılan Ø150 mm giriş-çıkışlı çekmeceli manyetik separatördür. Sistem içerisinde 5 adet Ø25 mm N35 neodyum manyetik çubuk, 2+3 şaşırtmalı dizilimde yerleştirilmiştir. Bu yerleşim ürün akışının farklı manyetik yüzeylere yaklaşmasına yardımcı olurken 10000 Gauss manyetik alan demir ve uygun çelik esaslı parçaların çubuk yüzeylerinde tutulmasını sağlar. AISI 304 paslanmaz çelik yapıya sahip ürün maksimum 80°C çalışma sıcaklığına uygundur ve kalıcı neodyum mıknatıs sistemi sayesinde elektrik enerjisi gerektirmez.
| Teknik Özellik | Değer |
|---|---|
| Ürün Tipi | Neodyum Çekmeceli Kovan Mıknatıs |
| Ana Kullanım | Kuru Maya Paketleme Hattı |
| Giriş Ölçüsü | Ø150 mm |
| Çıkış Ölçüsü | Ø150 mm |
| Manyetik Çubuk Sayısı | 5 Adet |
| Manyetik Çubuk Çapı | Ø25 mm |
| Çubuk Dizilimi | 2+3 Şaşırtmalı |
| Neodyum Sınıfı | N35 |
| Manyetik Değer | 10000 Gauss |
| Malzeme | AISI 304 Paslanmaz Çelik |
| Maksimum Çalışma Sıcaklığı | 80°C |
| Temizleme | Manuel / Çekmeceli |
| Elektrik İhtiyacı | Yok |
Kuru Maya Paketleme Hattı Kovan Mıknatıs Nedir?
Kuru Maya Paketleme Hattı Kovan Mıknatıs, kuru ve serbest akışlı maya ürünlerinin dolum veya paketleme öncesinde manyetik kontrolden geçirilmesine yardımcı olan çekmeceli manyetik ayırıcıdır.
Ürün akışı kovan içerisinden geçerken ferromanyetik metal parçalar neodyum manyetik çubuklardan etkilenerek yüzeylerinde tutulur.
Kuru Maya Hattında Nerede Kullanılır?
Önerilen proses noktası ürünün paketlemeye gitmeden hemen önceki bölümüdür.
Kuru Maya Üretimi
↓
Son Ürün / Ara Bunker
↓
Ø150 mm Kovan Mıknatıs
↓
2+3 Şaşırtmalı Manyetik Kontrol
↓
Tartım / Paketleme
Bu yerleşim sayesinde ürün ambalajlanmadan önce ek bir manyetik kontrol noktasından geçirilir.
Neden Paketleme Öncesinde Kullanılır?
Üretim hattında ürün içerisine;
- ekipman aşınmalarından,
- bakım faaliyetlerinden,
- vida ve bağlantı elemanlarından,
- taşıma sistemlerinden
ferromanyetik metal parçaları karışabilir.
Paketleme öncesi manyetik kontrol, bu tür parçaların nihai ürüne geçme riskini azaltmaya yardımcı olur.
2+3 Şaşırtmalı Dizilim Nedir?
Ürün içerisinde toplam 5 adet Ø25 mm manyetik çubuk bulunur.
Çubuklar:
- bir sırada 2 adet,
- diğer sırada 3 adet
olacak şekilde şaşırtmalı yerleştirilmiştir.
Bu dizilim, ürün akışının yalnızca tek bir doğrultudan geçmesi yerine farklı manyetik yüzeylere yaklaşmasına yardımcı olur.
Şaşırtmalı Dizilimin Avantajı Nedir?
2+3 şaşırtmalı yapı, üst sıradaki boşluklardan geçen ürünün alt sıradaki manyetik çubuklara daha fazla yaklaşmasına yardımcı olur.
Böylece ürün akışı içerisinde farklı noktalarda manyetik etkileşim oluşturulur.
Bu yapı özellikle kuru ve serbest akışlı ürünlerde manyetik kontrol alanının daha etkin kullanılmasına yardımcı olur.
Manyetik Çubukların Çapı Nedir?
Üründe kullanılan her bir manyetik çubuğun çapı:
Ø25 mm
olarak belirtilmiştir.
Toplam:
5 adet Ø25 mm manyetik çubuk
bulunmaktadır.
N35 Neodyum Ne Anlama Gelir?
Üründe N35 sınıfı neodyum mıknatıslar kullanılmaktadır.
N35, kullanılan neodyum mıknatıs malzemesinin sınıfını ifade eder.
Neodyum mıknatıslar elektrik enerjisi olmadan kalıcı manyetik alan oluşturur.
10000 Gauss Ne Anlama Gelir?
Manyetik çubuklar için belirtilen manyetik değer:
10000 Gauss
seviyesindedir.
Bu manyetik alan, uygun ferromanyetik metal parçalarının çubuk yüzeylerine çekilerek tutulmasına yardımcı olur.
Gauss değeri doğrudan belirli bir yakalama mesafesi veya kilogram kapasitesi anlamına gelmez.
Hangi Metal Parçaları Tutabilir?
Uygun ferromanyetik özellik gösteren;
- demir parçaları,
- çelik kırıntıları,
- vida parçaları,
- tel parçaları,
- küçük ferromanyetik metal aşınmaları
manyetik çubuklardan etkilenebilir.
Gerçek tutma performansı parçanın büyüklüğüne, geometrisine ve manyetik özelliğine bağlıdır.
Kuru Mayayı Mıknatıs Tutar mı?
Hayır.
Kuru maya ferromanyetik değildir.
Ürün manyetik çubukların arasından ilerlerken yalnızca mıknatıstan etkilenen uygun metal parçalar çubuk yüzeylerine çekilir.
Alüminyum Parçaları Tutar mı?
Hayır.
Alüminyum ferromanyetik değildir ve neodyum mıknatıs tarafından demir gibi tutulmaz.
Bakır ve Pirinç Parçaları Tutar mı?
Hayır.
Bakır ve pirinç standart koşullarda ferromanyetik değildir.
Bu ürün esas olarak demir ve uygun çelik esaslı yabancı maddelerin tutulmasına yardımcı olur.
Paslanmaz Çelik Parçaları Tutar mı?
Paslanmaz çeliğin manyetik davranışı kalite ve üretim yöntemine göre değişebilir.
Bazı paslanmaz kaliteler mıknatıstan etkilenirken bazıları çok düşük manyetik tepki gösterebilir.
Bu nedenle tüm paslanmaz parçaların tutulacağı varsayılmamalıdır.
Ø150 mm Giriş ve Çıkış Ne Anlama Gelir?
Ürünün üst ürün giriş bağlantısı:
Ø150 mm
alt çıkış bağlantısı:
Ø150 mm
ölçüsündedir.
Bu yapı Ø150 mm ürün geçiş hattına uygun mekanik entegrasyon için tasarlanmıştır.
Ürün Akışı Nasıl Olmalıdır?
Tipik kullanımda kuru ürün:
üstten giriş → manyetik çubuklar → alt çıkış
şeklinde ilerler.
Ürün akışı kovan içerisinde bulunan 2+3 şaşırtmalı manyetik çubuk grubunun arasından geçirilir.

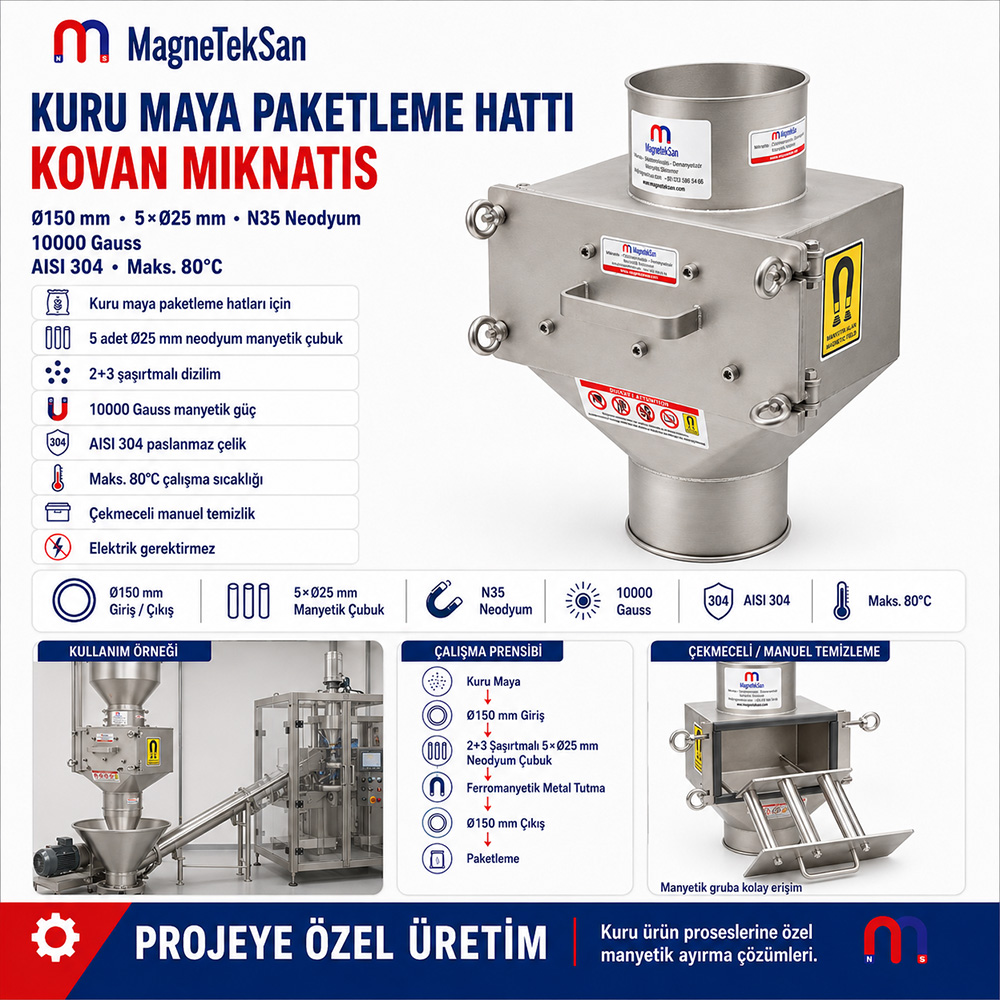

Kovan Mıknatıs Nasıl Çalışır?
Çalışma prensibi:
- Kuru maya Ø150 mm girişten kovana girer.
- Ürün ilk sıradaki manyetik çubuklarla karşılaşır.
- Akış ikinci şaşırtmalı sıraya ilerler.
- Ferromanyetik metal parçaları 10000 Gauss manyetik alandan etkilenir.
- Metaller Ø25 mm çubuk yüzeylerinde tutulur.
- Kuru ürün Ø150 mm çıkıştan sonraki prosese ilerler.

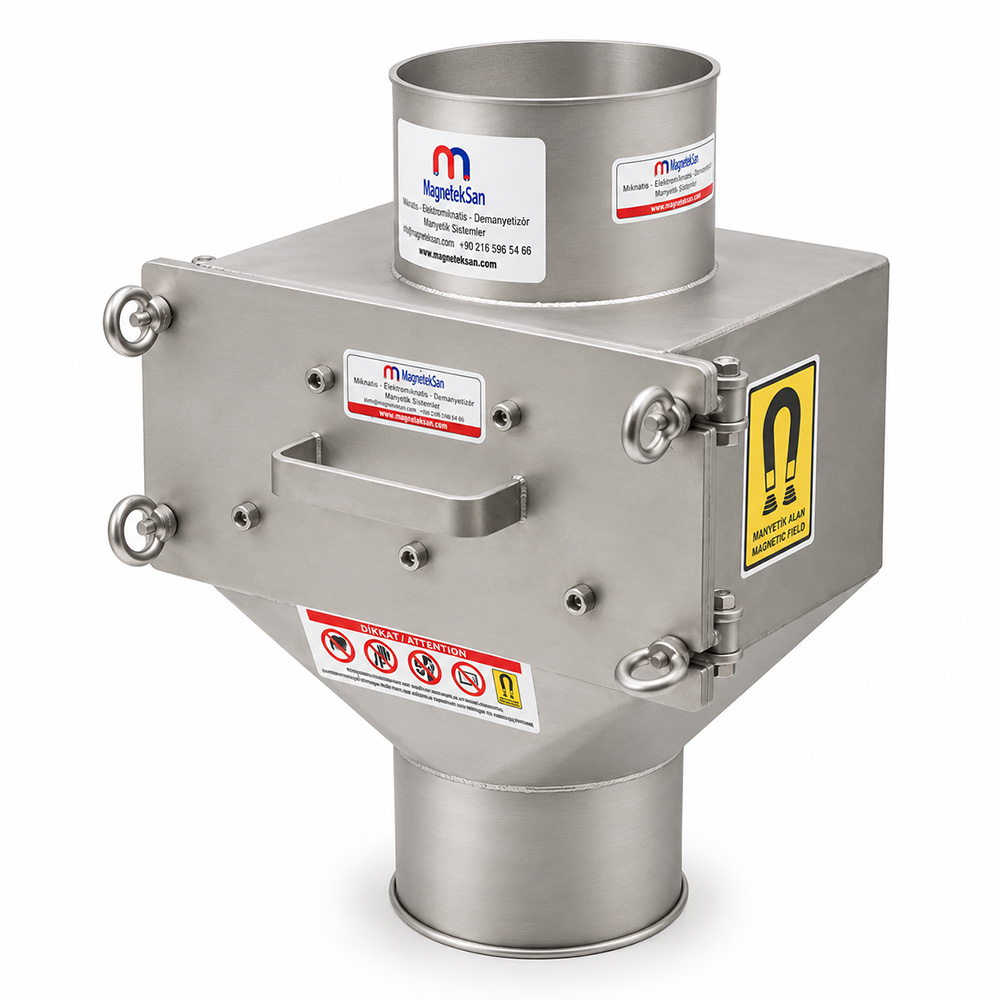

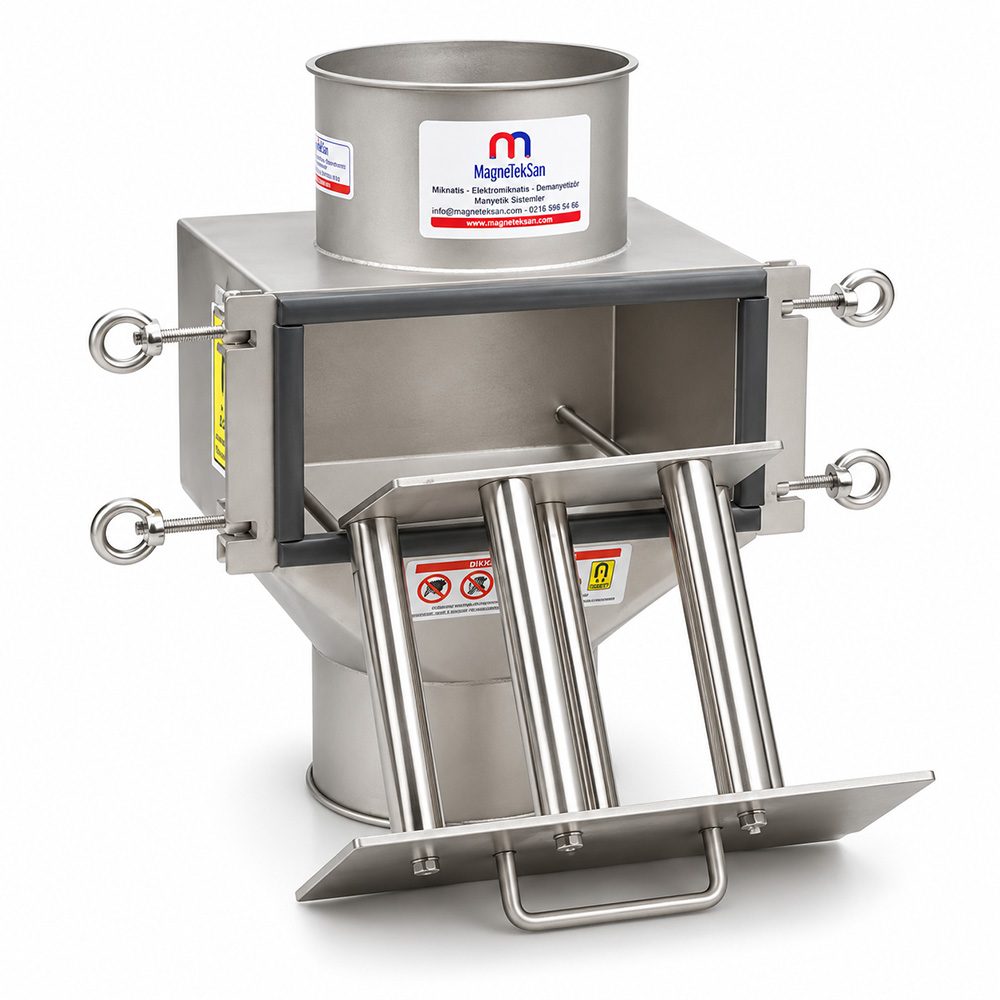

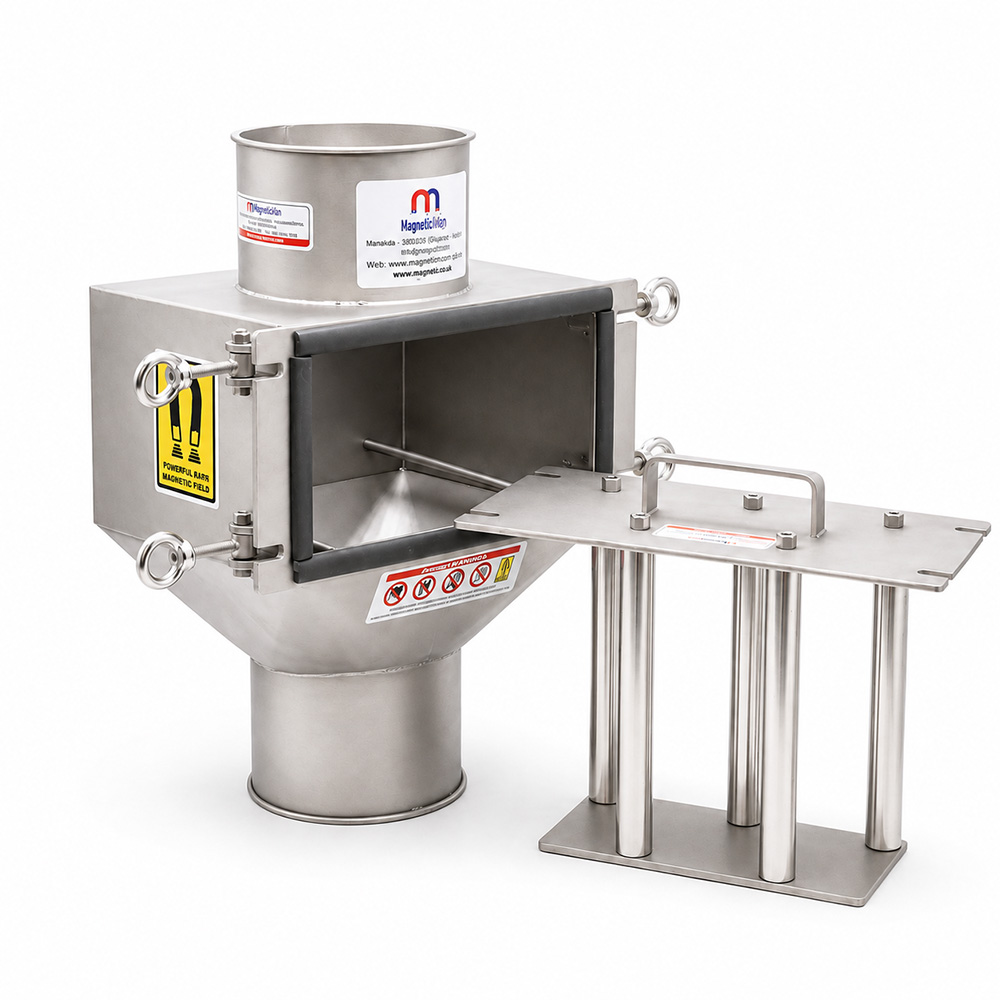

Çekmeceli Yapı Ne Sağlar?
Manyetik çubuk grubu çekmeceli yapı sayesinde gövdeden dışarı alınabilir.
Bu özellik;
- manyetik çubuklara erişimi,
- kontrolü,
- manuel temizliği
kolaylaştırır.
Temizlik öncesinde ürün akışı güvenli şekilde durdurulmalıdır.
Temizliği Nasıl Yapılır?
Manyetik çubuk grubu çekmeceden çıkarıldıktan sonra çubuk yüzeylerinde biriken ferromanyetik parçalar manuel olarak temizlenir.
Temizlik sırasında güçlü manyetik çekim ve keskin metal parçalar nedeniyle dikkatli olunmalıdır.
Temizlik Sıklığı Ne Olmalıdır?
Sabit bir süre vermek doğru değildir.
Temizlik sıklığı;
- ürün debisine,
- çalışma süresine,
- üründeki metal miktarına,
- yakalanan parçaların büyüklüğüne
göre belirlenmelidir.
İlk devreye alma döneminde daha sık kontrol yapılması faydalı olabilir.
Manyetik Çubuklarda Metal Birikirse Ne Olur?
Çubuk yüzeylerinde aşırı metal birikmesi etkin manyetik yüzeyi azaltabilir.
Yeni gelen ferromanyetik parçaların doğrudan çubuk yüzeyine yaklaşmasını zorlaştırabilir.
Bu nedenle düzenli temizlik önemlidir.
AISI 304 Paslanmaz Çelik Ne Sağlar?
Ürün AISI 304 paslanmaz çelik yapıya sahiptir.
AISI 304;
- korozyon direnci,
- temizlenebilir yüzey yapısı,
- proses ekipmanlarında yaygın kullanım
özellikleri nedeniyle endüstriyel tesislerde sık kullanılan bir paslanmaz çelik kalitesidir.
Maksimum Çalışma Sıcaklığı Nedir?
Ürünün maksimum çalışma sıcaklığı:
80°C
olarak belirtilmiştir.
Ürün veya ortam sıcaklığının bu değeri aşacağı proseslerde standart ürün kullanılmadan önce uygulama koşulları ayrıca değerlendirilmelidir.
Elektrik Gerektirir mi?
Hayır.
Ürün kalıcı N35 neodyum mıknatıslarla çalışır.
Bu nedenle;
- elektrik,
- pano,
- bobin,
- güç kaynağı
gerekmez.
Kuru Maya Dışında Kullanılabilir mi?
Benzer fiziksel akış özelliklerine sahip kuru ve serbest akışlı ürünlerde teknik olarak değerlendirilebilir.
Ancak bu ürün sayfasındaki ana kullanım alanı:
kuru maya paketleme hattı
olarak korunmalıdır.
Kovan İçerisinde Ürün Birikmesi Olur mu?
Bu durum ürünün;
- tane yapısına,
- nemine,
- akışkanlığına,
- debisine,
- çubuk aralıklarına
bağlıdır.
Doğrulanmış kapasite bilgisi olmadan belirli bir ton/saat değeri verilmemelidir.
Pnömatik Hat İçin Uygun mudur?
Bu ürün için doğrulanmış basınç veya pnömatik taşıma uygunluğu bilgisi verilmediğinden sayfada basınçlı hat uygunluğu iddia edilmemelidir.
Ana kullanım, uygun kuru ürün geçiş hattında paketleme öncesi manyetik kontrol olarak değerlendirilmelidir.
Metal Dedektörünün Yerine Geçer mi?
Manyetik kovan ve metal dedektörü farklı çalışma prensiplerine sahiptir.
Manyetik kovan ferromanyetik metalleri fiziksel olarak tutmaya yardımcı olur.
Metal dedektörü ise sistem yapısına göre farklı metal türlerinin algılanması için kullanılabilir.
İki sistem aynı hatta birbirini tamamlayabilir.
Ürünün Avantajları Nelerdir?
- Ø150 mm giriş ve çıkış
- 5 adet Ø25 mm manyetik çubuk
- 2+3 şaşırtmalı dizilim
- N35 neodyum mıknatıs
- 10000 Gauss manyetik değer
- AISI 304 paslanmaz çelik
- Maksimum 80°C çalışma sıcaklığı
- Çekmeceli manuel temizlik
- Elektrik gerektirmeyen çalışma
Özel Ölçülerde Üretilebilir mi?
Evet.
Uygulamaya göre;
- giriş ve çıkış çapı,
- manyetik çubuk sayısı,
- çubuk çapı,
- çubuk dizilimi,
- gövde geometrisi
projeye özel olarak değerlendirilebilir.
