Un Harmanlama Hattı Kovan Mıknatıs Nedir?

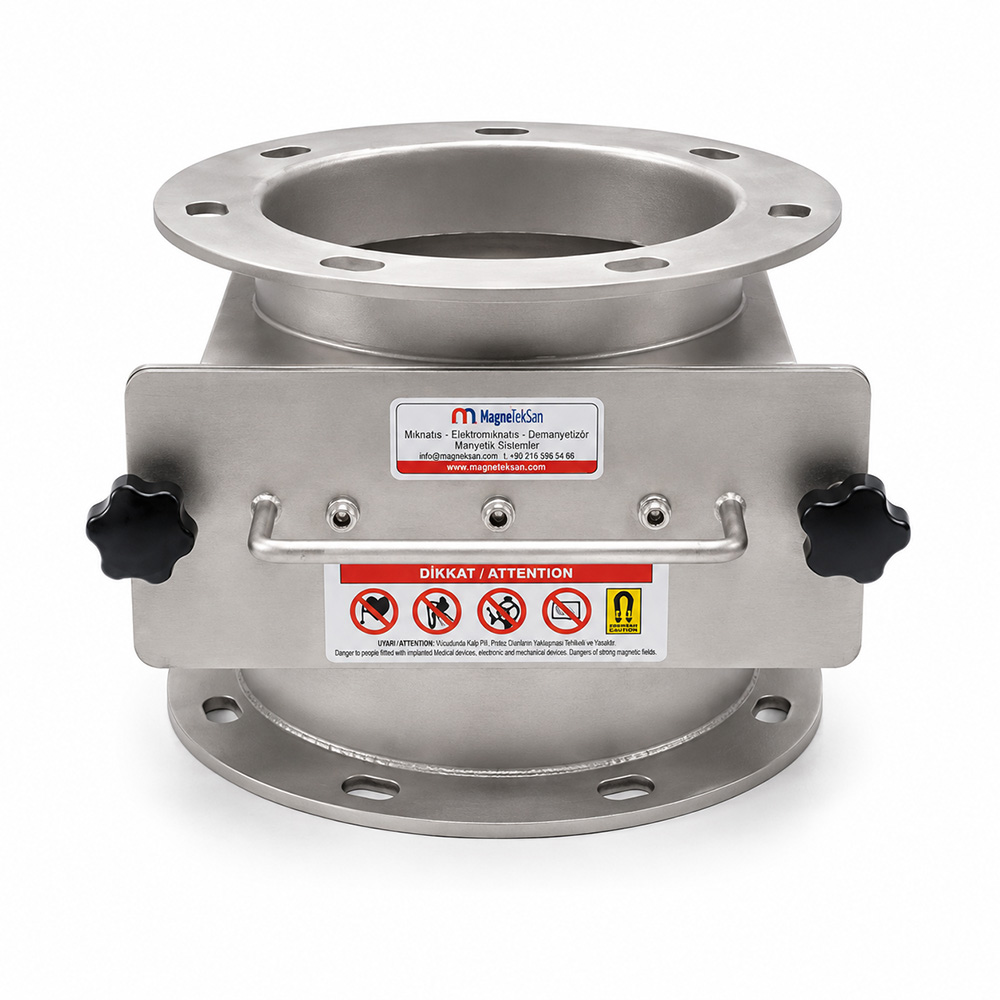

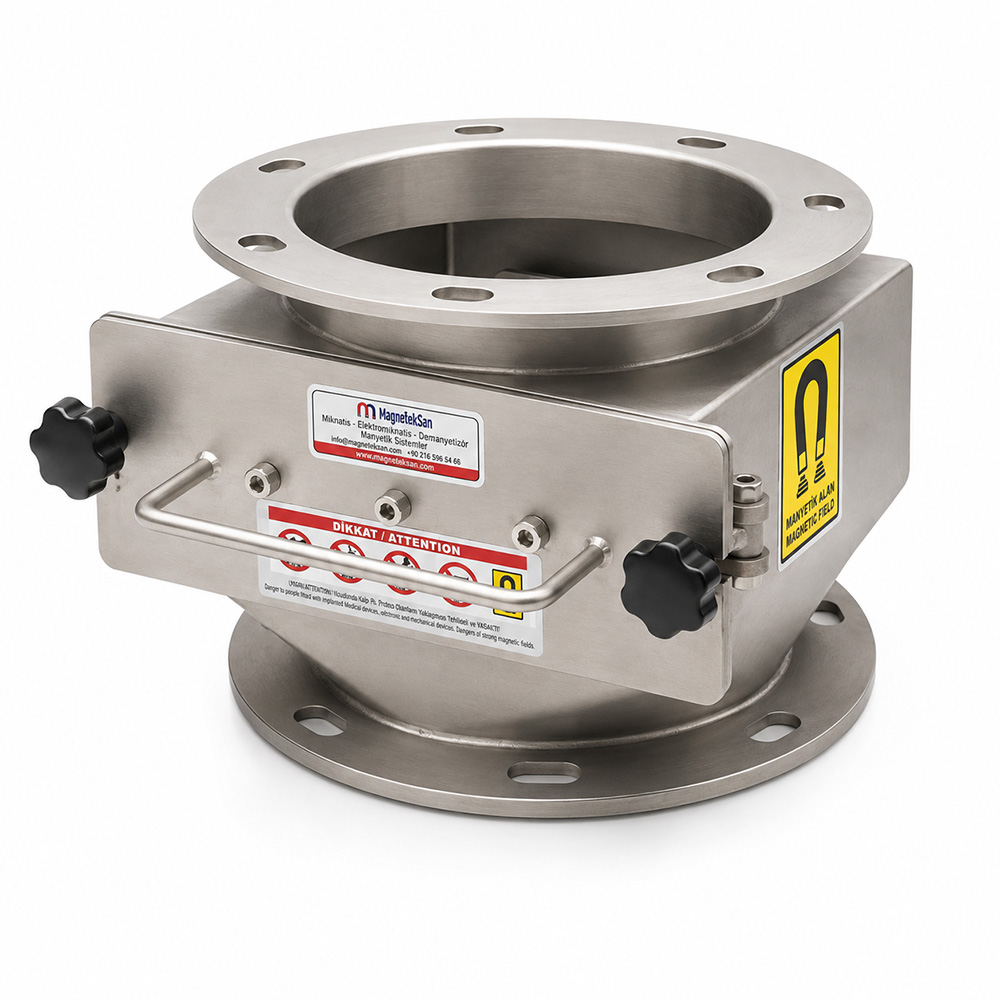

Un Harmanlama Hattı Kovan Mıknatıs, un fabrikalarında farklı ürünlerin veya reçete bileşenlerinin harmanlanmasından sonra ürün akışı içerisinde bulunabilecek ferromanyetik metal partiküllerin manyetik yöntemle tutulmasına yardımcı olan çekmeceli manyetik separatördür.
Bu model özellikle harmanlama/mikser çıkışı ile sonraki kuru ürün transfer noktası arasında kullanılmak üzere konumlandırılmıştır.
Un Harmanlama Nedir?
Un fabrikalarında üretim yalnızca öğütme ve eleme işlemlerinden oluşmayabilir.
Üretilecek mamul ürünün özelliklerine göre farklı un tipleri veya uygun reçete bileşenleri belirli oranlarda dozajlanarak harmanlanabilir.
Bu işlem sonucunda istenen ürün reçetesine uygun daha homojen bir mamul un elde edilmeye çalışılır.
Un Harmanlama Hattında Neden Manyetik Filtre Kullanılır?
Harmanlama prosesinde ürün;
- dozajlama ekipmanları,
- mikserler,
- helezonlar,
- elevatörler,
- boru hatları,
- vanalar,
- transfer ekipmanları
gibi çeşitli mekanik sistemlerden geçebilir.
Bu ekipmanlardan kaynaklanabilecek demir ve çelik esaslı aşınma partiküllerinin sonraki üretim aşamalarına taşınmasını azaltmak amacıyla harmanlama sonrasında manyetik kontrol noktası oluşturulabilir.
Manyetik Kovan Harmanlamadan Önce mi Sonra mı Kullanılır?
Bu ürünün ana konumlandırması harmanlama sonrasıdır.
Örnek:
Dozajlama → Harmanlama → Manyetik Kovan → Sonraki Transfer
Böylece farklı bileşenlerin karıştırıldığı prosesin ardından ürün bir kez daha ferromanyetik metal kontrolünden geçirilmiş olur.
Mikser Çıkışında Kullanılabilir mi?
Uygun proses ve bağlantı geometrisinde kullanılabilir.
Örnek:
Un Harman Mikseri
↓
Ø200 mm Kovan Mıknatıs
↓
Mamul Un Transfer Hattı
Bu ürün sayfasının ana kullanım senaryolarından biri budur.
Neden Ø200 mm Giriş ve Çıkış Kullanılmıştır?
Bu modelin hem giriş hem çıkış ölçüsü:
Ø200 mm
olarak üretilmiştir.
Bu yapı, uygun Ø200 mm kuru ürün transfer noktalarına entegrasyon için değerlendirilebilir.
Ancak Ø200 mm ölçüsü tek başına ürün kapasitesini veya debiyi belirlemez.
Önceki Ø250 mm Üründen Farkı Nedir?
Önceki ürünümüz:
Ø250 mm giriş → Ø250 mm çıkış
geometrisine sahipti ve:
Un Silosu Giriş Hattı
için konumlandırılmıştı.
Bu model ise:
Ø200 mm giriş → Ø200 mm çıkış
ve
3 adet Ø25 mm neodyum çubuk
yapısına sahiptir.
Bu nedenle kullanım odağı Un Harmanlama Hattı olarak ayrılmıştır.
İlk Un Eleği Çıkışı Ürününden Farkı Nedir?
İlk ürün:
340×230 mm dikdörtgen giriş → Ø250 mm dairesel çıkış
yapısına sahipti.
Ana kullanım noktası:
Un Eleği / Plansifter Çıkışı
olarak belirlenmişti.
Bu ürün ise dairesel:
Ø200 → Ø200 mm
hat geometrisine sahiptir ve harmanlama sonrası ürün transferi için konumlandırılmıştır.
Üç Ürün Aynı Un Fabrikasında Kullanılabilir mi?
Evet. Uygun tesis tasarımında üç ürün farklı proses noktalarında görev yapabilir.
| Ürün |
Önerilen Proses Noktası |
| 340×230 → Ø250 / 4×Ø25 |
Un Eleği / Plansifter Çıkışı |
| Ø250 → Ø250 / 4×Ø25 |
Un Silosu Giriş Hattı |
| Ø200 → Ø200 / 3×Ø25 |
Un Harmanlama Hattı |
Böylece manyetik kontrol tek bir noktaya bağlı kalmadan prosesin farklı bölümlerinde uygulanabilir.
İçerisinde Kaç Manyetik Çubuk Bulunur?
Bu modelde:
3 adet Ø25 mm neodyum manyetik çubuk
bulunmaktadır.

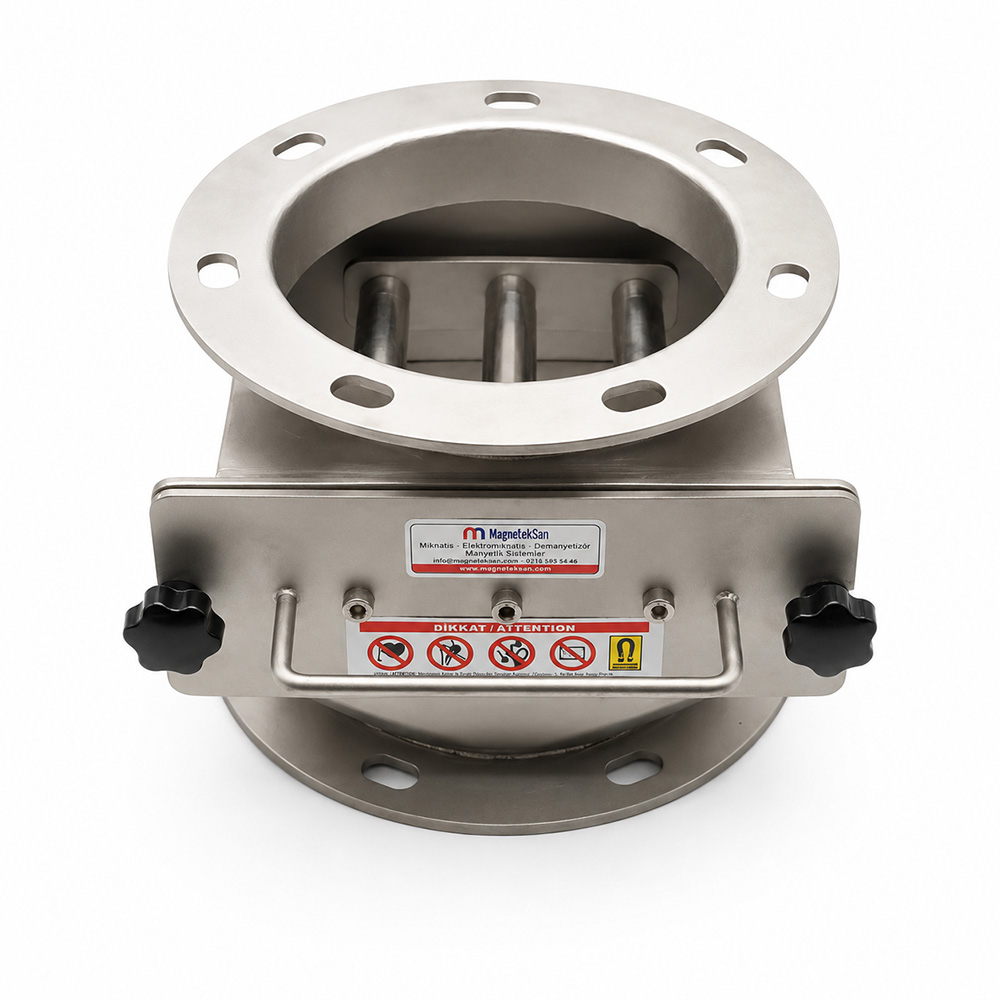

Manyetik çubuklar ürünün geçtiği gövde içerisinde konumlandırılmıştır.
Ø25 mm Neodyum Çubukların Görevi Nedir?
Manyetik çubuklar akış içerisindeki ferromanyetik metal partiküllerin yakalandığı çalışma yüzeylerini oluşturur.
Harmanlanmış un çubukların çalışma bölgesinden geçerken yeterli ferromanyetik özellik gösteren metal parçacıkları manyetik yüzeye doğru çekilir.
Neodyum Mıknatıs Neden Kullanılır?
Neodyum, yüksek manyetik performans sağlayabilen kalıcı mıknatıs türlerinden biridir.
Bu nedenle kuru gıda proseslerinde demir ve çelik esaslı ferromanyetik partiküllerin kontrolü için kullanılabilir.
Ancak bu ürünün doğrulanmış yüzey Gauss değeri verilmediği için sayısal bir değer kullanılmamaktadır.
Hangi Metalleri Tutabilir?
Sistem yeterli ferromanyetik özelliğe sahip;
demir, karbon çeliği, çelik aşınma partikülleri ve benzeri manyetik metal parçaları
üzerinde etkilidir.
Manyetik olmayan bütün metalleri ayırdığı düşünülmemelidir.
Paslanmaz Çelik Partikülleri Tutar mı?
Paslanmaz çeliğin manyetik davranışı kalite ve mekanik işleme koşullarına göre değişebilir.
Bazı paslanmaz parçalar manyetik alandan etkilenirken bazıları çok düşük tepki gösterebilir.
Bu nedenle bütün paslanmaz çelik parçalarının tutulacağı garanti edilmemelidir.
Alüminyum, Bakır veya Pirinç Tutar mı?
Standart şartlarda hayır.
Alüminyum, bakır ve pirinç ferromanyetik değildir.
Bu nedenle ürün tüm metalleri tutan bir filtre olarak tanımlanmamalıdır.
Taş veya Plastik Parçalarını Tutar mı?
Hayır.
Taş, plastik, ahşap ve benzeri manyetik olmayan yabancı maddeler manyetik çubuklardan etkilenmez.
Bu tür yabancı maddeler için mekanik eleme veya farklı ayırma sistemleri gerekir.
Çok Küçük Demir Partiküllerini Tutabilir mi?
Yeterli ferromanyetik özellik gösteren ince demir ve çelik partikülleri manyetik alandan etkilenebilir.
Ancak doğrulanmış bir minimum partikül boyutu olmadığı için:
“X mikronu tutar”
şeklinde bir ifade kullanılmamalıdır.
Bu Ürün Bir Elek midir?
Hayır.
Ürün bir çekmeceli kovan mıknatıstır.
Elek ile manyetik kovan farklı prensiplerle çalışır.
Elek: partikülleri boyutuna göre ayırır.
Manyetik kovan: partikülleri ferromanyetik özelliklerine göre tutmaya yardımcı olur.
Metal Dedektörünün Yerine Geçer mi?
Hayır.
Manyetik kovan ferromanyetik metal partikülleri fiziksel olarak manyetik yüzey üzerinde tutmaya yardımcı olur.
Metal dedektörü ise metal varlığını elektronik olarak algılar.
İki sistem proses içerisinde farklı görevler üstlenebilir.

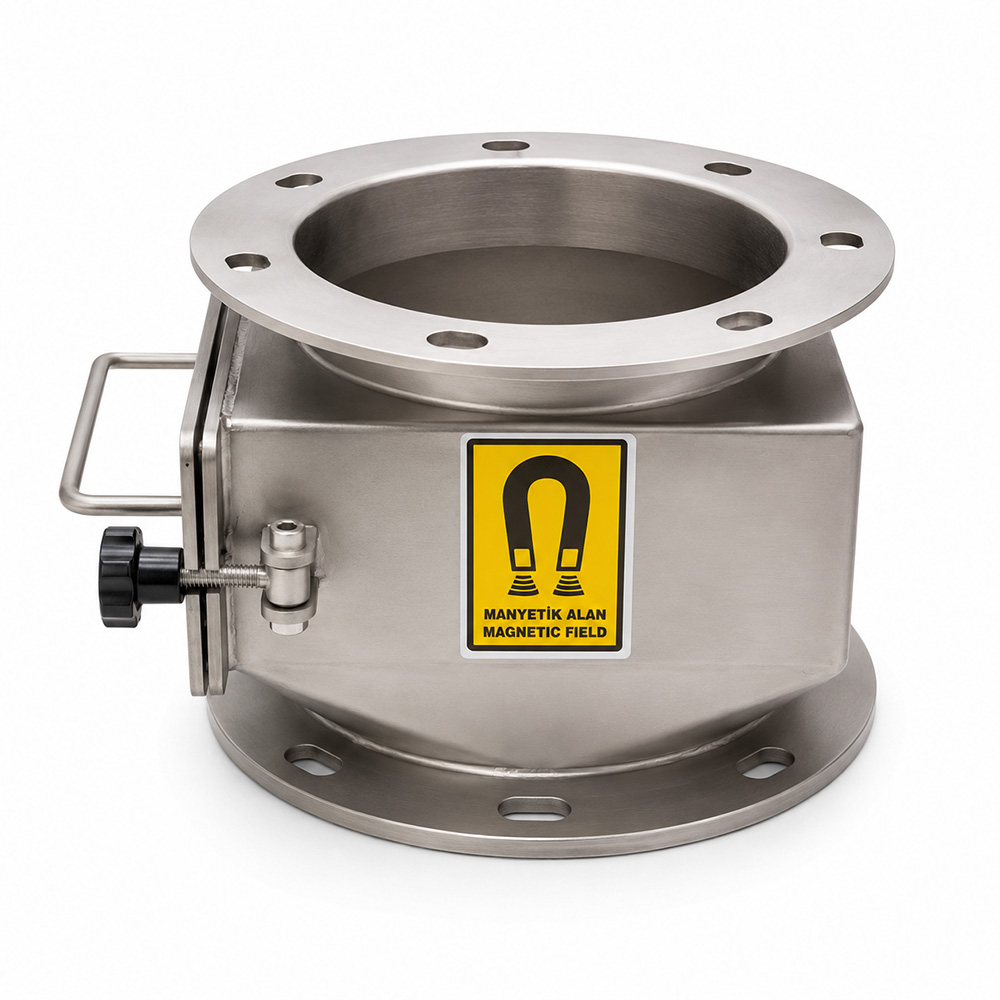

AISI 304 Gövde Neden Kullanılmıştır?
Ürün gövdesi AISI 304 paslanmaz çelikten üretilmiştir.
AISI 304 paslanmaz çelik gıda proses ekipmanlarında yaygın olarak kullanılan, temizlenebilir ve korozyon direnci sağlayan malzeme sınıflarından biridir.
Ürün Gıda ile Temasa Uygun mudur?
Evet.
Bu ürün AISI 304 paslanmaz çelikten ve gıda ile temasa uygun olarak üretilmiştir.
Un ve benzeri uygun kuru gıda proseslerinde kullanılabilir.

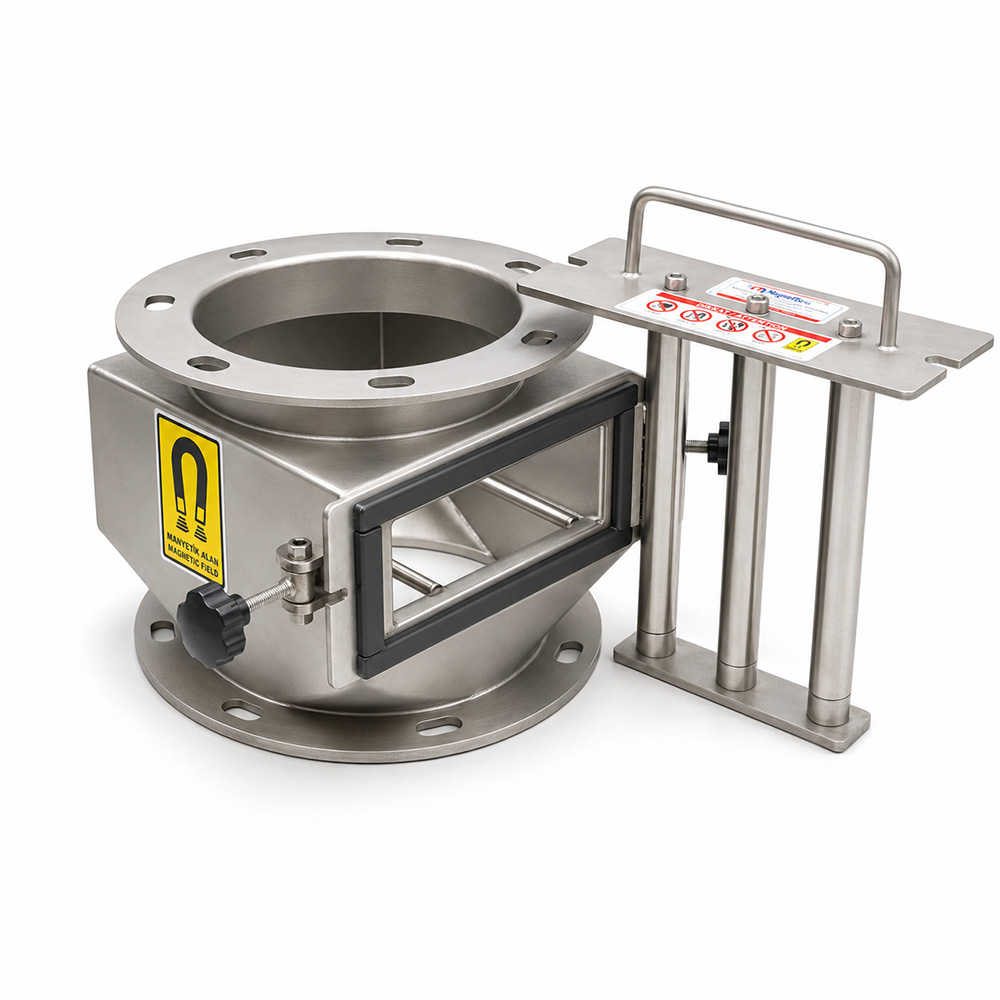

Çekmeceli Yapının Avantajı Nedir?

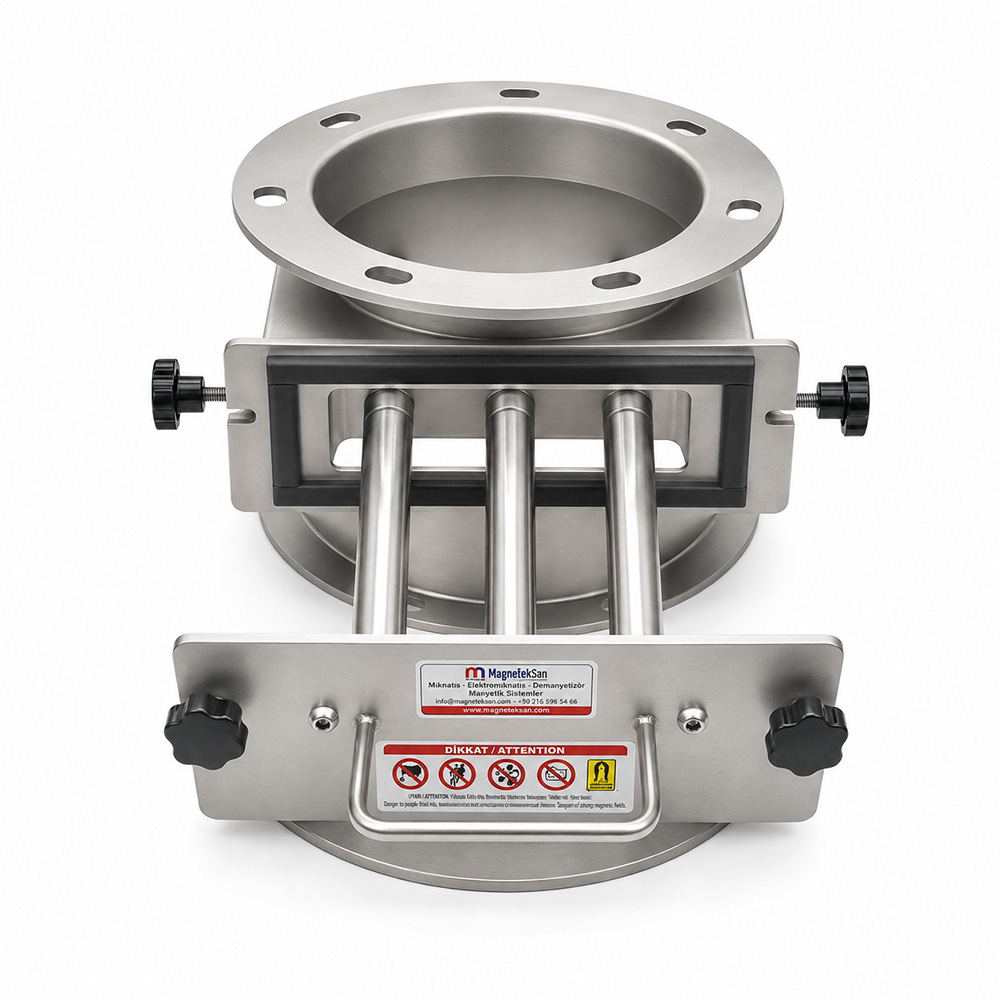

Üründeki üç manyetik çubuk çekmeceli bir grup içerisinde bulunur.
Kontrol veya temizlik gerektiğinde manyetik grup gövdeden dışarı alınabilir.
Bu yapı manyetik yüzeylere erişimi ve manuel temizliği kolaylaştırır.
Manyetik Çubuklar Nasıl Temizlenir?
Ürün akışı durdurulup sistem güvenli hale getirildikten sonra çekmeceli manyetik grup dışarı alınır.
Manyetik çubukların yüzeyinde toplanan ferromanyetik metal parçaları temizlenir.
Çubuk yüzeyleri ve bağlantılar kontrol edildikten sonra manyetik grup yeniden yerine takılır.
Tesisin hijyen ve gıda güvenliği prosedürleri ayrıca uygulanmalıdır.
Ne Sıklıkla Temizlenmelidir?
Sabit bir temizlik süresi vermek doğru değildir.
Temizlik aralığı;
- üretim miktarı,
- metal kirlilik seviyesi,
- çalışma süresi,
- manyetik yüzeydeki birikim,
- tesisin kalite prosedürü
gibi faktörlere göre belirlenmelidir.
İlk kullanım döneminde daha sık kontrol yapılması uygun temizlik periyodunun belirlenmesine yardımcı olabilir.
Manyetik Çubuklar Dolarsa Ne Olur?
Manyetik yüzey üzerinde fazla miktarda ferromanyetik malzeme birikmesi aktif manyetik çalışma yüzeyini azaltabilir.
Bu nedenle periyodik kontrol ve temizlik önemlidir.
Elektrik Gerektirir mi?
Hayır.
Neodyum kalıcı manyetik sistem elektrik olmadan manyetik alan oluşturur.
Elektrik panosu, bobin veya güç kaynağı gerektirmez.
Un Akışını Değiştirir mi?
Manyetik çubuklar ürün akış alanının içerisinde bulunur ve un çubukların çevresinden geçerek çıkışa devam eder.
Gerçek akış davranışı ve kapasite;
- ürün yoğunluğu,
- nem,
- akışkanlık,
- tesis geometrisi,
- besleme miktarı
gibi proses şartlarına bağlıdır.
Pnömatik Taşıma Hattında Kullanılabilir mi?
Bu ürün için doğrulanmış basınç dayanımı veya pnömatik hat çalışma bilgisi verilmediğinden pnömatik basınçlı hatta uygunluk iddiasında bulunulmamalıdır.
Ana kullanım uygun kuru ve serbest akışlı un transfer noktalarıdır.
Mamul Un Silosu Öncesinde Kullanılabilir mi?
Harmanlama işleminden çıkan ürünün mamul un silosuna aktarılması söz konusuysa uygun tesis geometrisinde kullanılabilir.
Örnek:
Harmanlama → Manyetik Kovan → Mamul Un Silosu
Ancak sayfanın ana SEO odağı yine Un Harmanlama Hattı Kovan Mıknatıs olarak korunmalıdır.
Paketleme Öncesinde Kullanılabilir mi?
Teknik şartları uygun bir kuru ürün hattında değerlendirilebilir.
Ancak Magneteksan’daki diğer ürünlerle arama niyetinin çakışmaması için bu ürün sayfasını paketleme öncesine konumlandırmıyoruz.
Ana uygulama:
harmanlama sonrası ferromanyetik metal kontrolüdür.

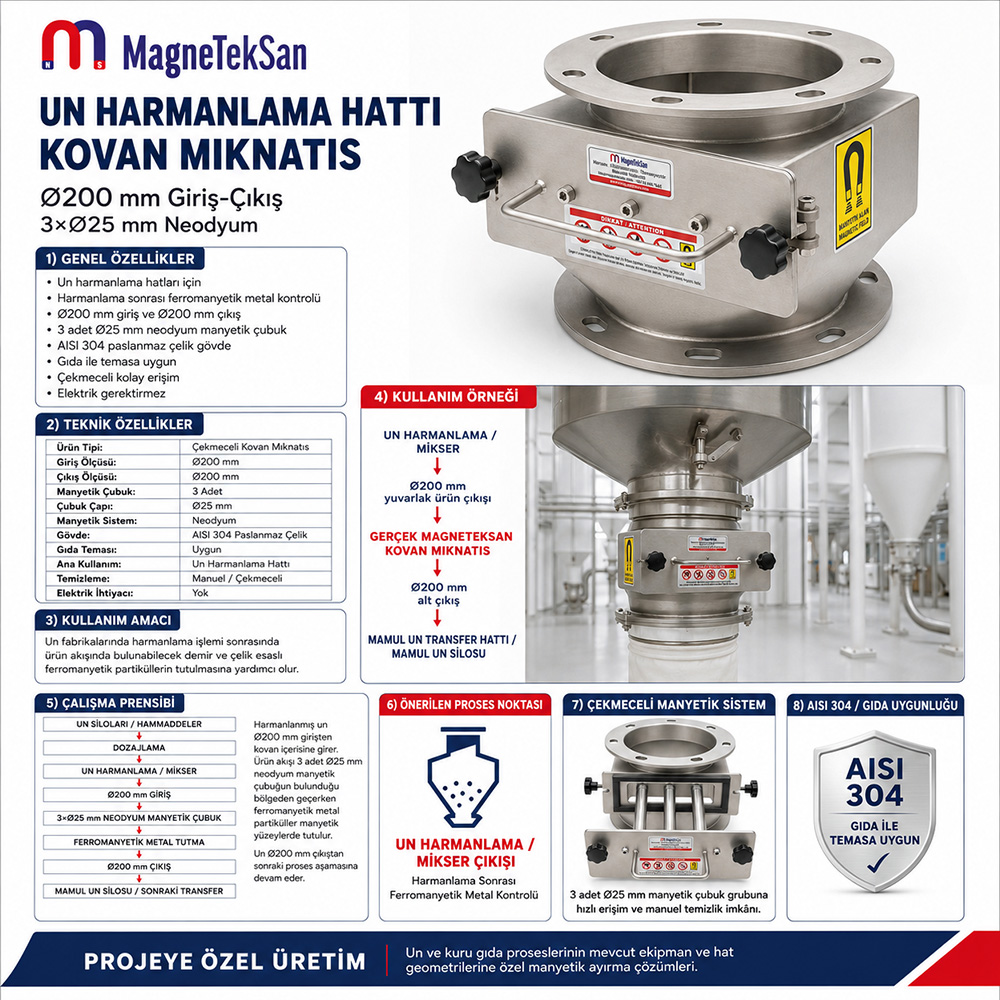

Bu Ürünün Diğer Un Fabrikası Mıknatıslarından Farkı Nedir?
Bu modelin temel kombinasyonu:
Ø200 mm Giriş
+
Ø200 mm Çıkış
+
3 Adet Ø25 mm Neodyum Manyetik Çubuk
+
AISI 304 Gıda Uyumlu Gövde
+
Çekmeceli Tasarım
+
Un Harmanlama Hattı Uygulaması
şeklindedir.
Bu nedenle ürün genel un fabrikası kovan mıknatısından ziyade harmanlama sonrası ürün akışına yönelik özel proses manyetik separatörü olarak konumlandırılmıştır.
Özel Ölçü Un Harmanlama Hattı Kovan Mıknatıs Üretilebilir mi?
Evet.
Projeye göre giriş ve çıkış çapı, manyetik çubuk çapı, çubuk adedi, gövde geometrisi, bağlantı şekli ve temizleme sistemi değiştirilebilir.
Un fabrikalarının harmanlama ve kuru ürün transfer hatlarına göre projeye özel çekmeceli neodyum kovan mıknatıslar üretilebilir.
