1000×700 mm Ø25 mm 11 Çubuklu Neodyum Elek Mıknatıs – Şeker Üretim Hattı

1000×700 mm Ø25 mm 11 Çubuklu Neodyum Elek Mıknatıs, şeker üretim tesislerindeki uygun hammadde ve ürün aktarım hatlarında bulunabilecek demir, çelik ve diğer ferromanyetik yabancı maddelerin ayrıştırılmasına yardımcı olmak amacıyla tasarlanmış geniş yüzeyli endüstriyel bir manyetik elektir. Ürün, 1000×700 mm ölçülerindeki AISI 304 paslanmaz çelik çerçeve içerisinde yer alan 11 adet Ø25 mm N35 neodyum manyetik çubuktan oluşur ve 7000 Gauss manyetik alan değerine sahiptir. Maksimum 80°C çalışma sıcaklığına uygun, manuel temizlenebilir bu manyetik elek, Magneteksan tarafından Ereğli Şeker için özel olarak üretilmiştir.

Teknik Özellik	Değer
Ürün Tipi	Neodyum Elek Mıknatıs
Kullanım Alanı	Şeker Üretim Hattı
Üretim Referansı	Ereğli Şeker
Elek Ölçüleri	1000×700 mm
Birinci Çerçeve Ölçüsü	1000 mm
İkinci Çerçeve Ölçüsü	700 mm
Manyetik Çubuk Sayısı	11 Adet
Manyetik Çubuk Çapı	Ø25 mm
Manyetik Malzeme	Neodyum (NdFeB)
Manyetik Kalite	N35
Manyetik Alan Değeri	7000 Gauss
Çerçeve Malzemesi	AISI 304 Paslanmaz Çelik
Çubuk Kılıfı Malzemesi	AISI 304 Paslanmaz Çelik
Maksimum Çalışma Sıcaklığı	80°C
Temizleme Yöntemi	Elle (Manuel) Temizleme
Yüzey İşlemi / Montaj Şekli	Belirtilmemiş

1. 1000×700 mm Şeker Üretim Hattı Neodyum Elek Mıknatıs Nedir?

1000×700 mm Ø25 mm 11 çubuklu neodyum elek mıknatıs, şeker üretim tesislerinde uygun hammadde ve ürün aktarım hatlarında ferromanyetik metal parçacıklarının ayrılmasına yardımcı olmak amacıyla kullanılan endüstriyel bir manyetik ayırıcıdır. Geniş dikdörtgen çerçevesi içerisinde bulunan manyetik çubuklar, malzeme akışında manyetik kontrol bölgeleri oluşturur.

Ürün, Magneteksan tarafından Ereğli Şeker için özel olarak üretilmiştir. 1000×700 mm çerçeve ölçüsü, geniş geçiş alanına ihtiyaç duyulan uygun üretim ekipmanlarına entegre edilebilecek bir yapı sunar.

Manyetik elek içerisinde 11 adet Ø25 mm çapında N35 neodyum manyetik çubuk bulunmaktadır. Bu çubuklar, 7000 Gauss olarak belirtilen manyetik alan sayesinde demir ve diğer ferromanyetik parçacıkların tutulmasına yardımcı olur.

Çerçeve ve manyetik çubuk kılıfları AISI 304 paslanmaz çelikten üretilmiştir. Maksimum 80°C çalışma sıcaklığı ve manuel temizleme özelliği, ürünün teknik kullanım sınırlarını ve bakım yaklaşımını belirleyen temel özellikler arasındadır.

2. Şeker Üretim Tesislerinde Manyetik Elek Kullanılmasının Avantajları

Şeker üretim tesislerinde hammaddelerin ve ürünlerin farklı ekipmanlar arasında aktarılması sırasında yabancı metal parçacıklarla karşılaşılabilir. Manyetik elekler, bu parçacıkların ferromanyetik olanlarını belirli bir aktarım noktasında tutmaya yönelik ek bir kontrol aşaması oluşturur.

11 manyetik çubuklu tasarım, geniş çerçeve içerisinde birden fazla manyetik tutma bölgesi sağlar. Bu yapı, uygun malzeme akışında ferromanyetik partiküllerin manyetik yüzeylerle etkileşime girmesine yardımcı olabilir.

AISI 304 paslanmaz çelik konstrüksiyon, uygun proses koşullarında mekanik dayanım ve korozyon direnci açısından değerlendirilebilir. Ancak kullanılacak ürünün özellikleri ve işletmenin hijyen gereksinimleri ayrıca incelenmelidir.

Neodyum mıknatıslar kalıcı manyetik alan oluşturdukları için ayırma işlevi sırasında sürekli elektrik beslemesine ihtiyaç duymaz. Manuel temizleme yöntemiyle manyetik yüzeylerde biriken metal parçacıklar uygun bakım prosedürü uygulanarak uzaklaştırılabilir.

3. 1000×700 mm Elek Ölçüleri ve Geometrik Yapı

Manyetik eleğin dış çerçeve ölçüleri 1000×700 mm olarak belirtilmiştir. Bu ölçüler, filtrenin kullanılacağı hazne veya aktarım ekipmanındaki yerleşim alanının belirlenmesinde temel tasarım verileridir.

Ürünün dikdörtgen yapısı, 11 manyetik çubuğun birbirine paralel konumlandırıldığı geniş bir manyetik ayırma alanı oluşturur. Görsellerde ayrıca çubukları destekleyen orta bağlantı elemanı ve çerçeve konstrüksiyonu görülmektedir.

Elek ölçülerinin büyük olması, kullanılabilir net akış açıklığının da aynı ölçülerde olduğu anlamına gelmez. Çerçeve kalınlığı, manyetik çubuk çapı ve çubuklar arasındaki boşluklar net geçiş kesitini etkiler.

Kurulum öncesinde ürünün dış ölçüleri, kullanılacak makinenin montaj alanıyla karşılaştırılmalıdır. Kesin bağlantı yöntemi ve montaj toleransları belirtilmediğinden üretici teknik resmi üzerinden uygunluk kontrolü yapılması gerekir.

4. 11 Manyetik Çubuklu Elek Tasarımının Özellikleri

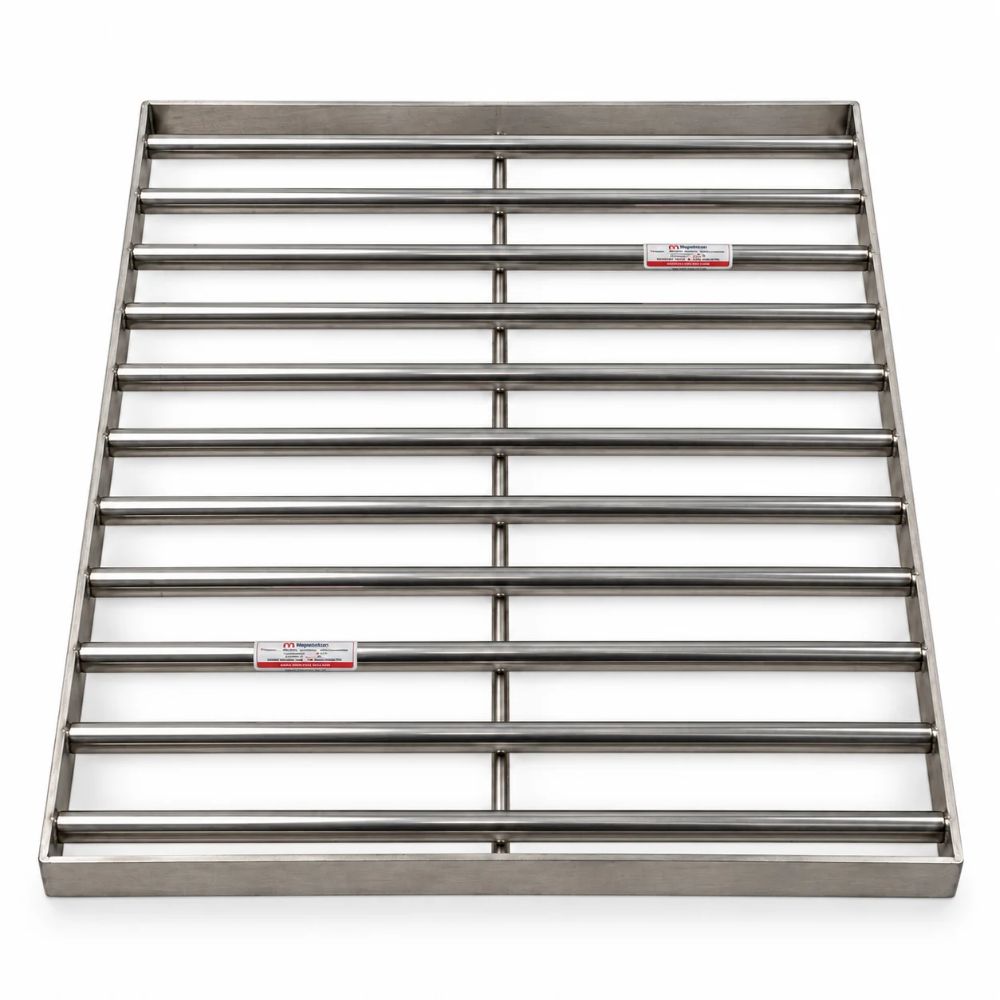

Bu ürünün temel tasarım özelliği, aynı çerçeve içerisinde 11 adet neodyum manyetik çubuğun kullanılmasıdır. Çubukların paralel yerleşimi, elek yüzeyi boyunca farklı manyetik tutma bölgelerinin oluşmasına imkân sağlar.

Manyetik çubuklar, Ø25 mm çapında paslanmaz çelik kılıflarla çevrelenmiş neodyum sistemlerden meydana gelir. Bu kılıflar, ferromanyetik parçacıkların tutunabileceği dış yüzeyi oluştururken iç manyetik elemanları proses ortamından ayırır.

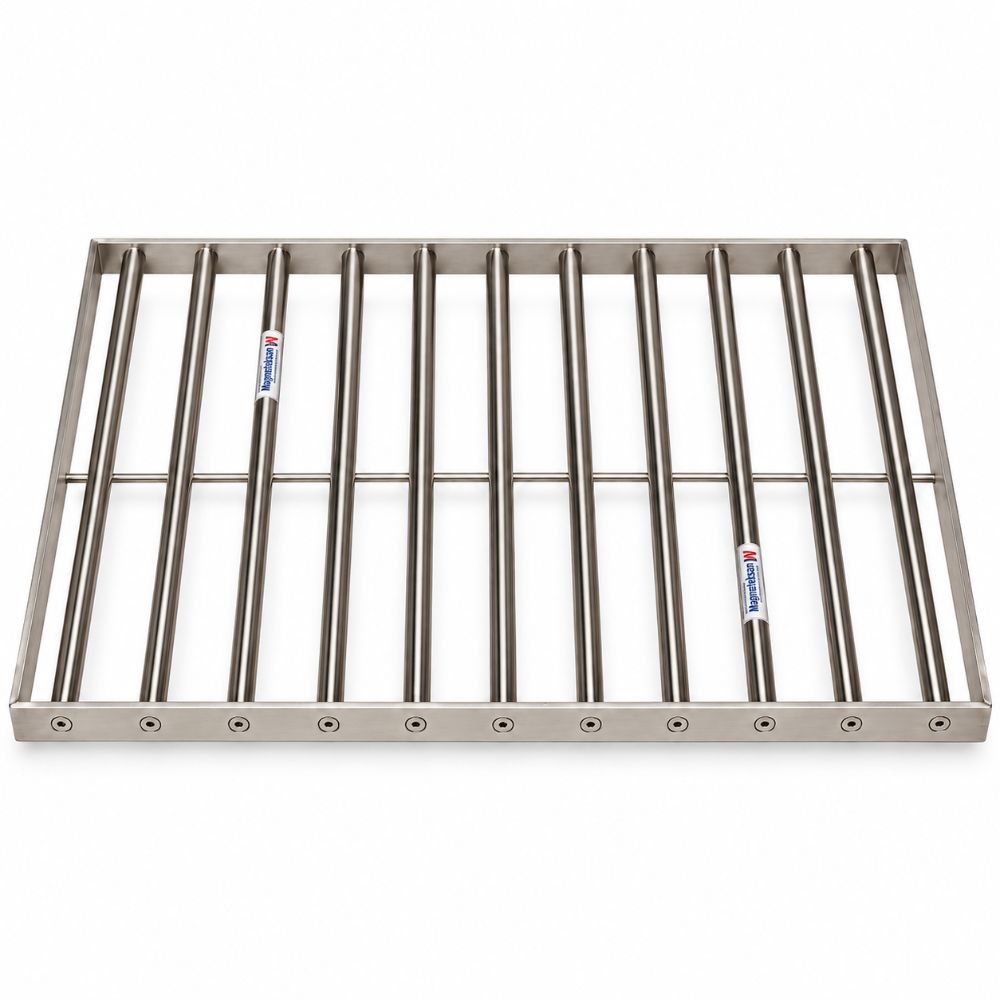

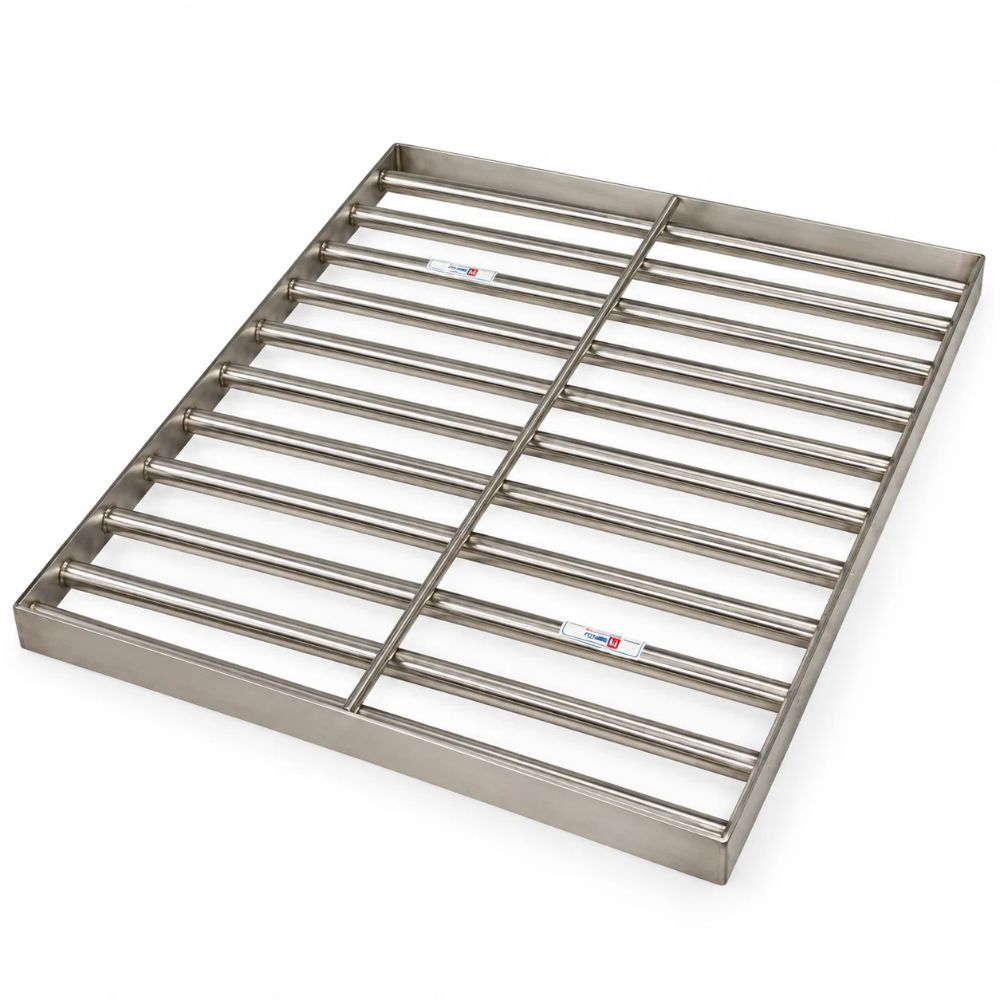

Görsellerde çubukların orta bölgelerinde destekleyici bir konstrüksiyon bulunmaktadır. Bu destek elemanının mekanik işlevi, geniş elek yapısının tasarımı açısından değerlendirilebilir; ancak taşıma kapasitesi veya dayanım değeri doğrulanmamıştır.

11 çubuklu yapı, geniş bir malzeme geçiş kesitinde manyetik kontrol sağlamak amacıyla kullanılabilir. Bununla birlikte çubuk sayısı tek başına belirli bir filtrasyon yüzdesi veya minimum yakalanabilir partikül boyutu garantisi oluşturmaz.

5. N35 Neodyum Manyetik Kalitesi ve Malzeme Yapısı

Manyetik eleğin çubuklarında N35 kalite neodyum mıknatıs kullanılmaktadır. Neodyum-demir-bor esaslı bu mıknatıslar, yüksek manyetik enerji yoğunluğu sunan kalıcı mıknatıs malzemeleri arasındadır.

N35 kalite sınıfı, mıknatıs malzemesinin maksimum enerji çarpımıyla ilişkili teknik bir sınıflandırmadır. Bu sınıf, her çubuk yüzeyinde aynı manyetik alan değerinin oluşacağını tek başına belirlemez.

Ürün için verilen manyetik alan değeri 7000 Gauss’tur. Değerin ölçüm noktası ve yöntemi ayrıca belirtilmediğinden bütün çubuk yüzeylerinde sabit ve eşit manyetik alan bulunduğu varsayılmamalıdır.

N35 neodyum manyetik sistemlerin performansı çalışma sıcaklığı ve manyetik devre tasarımı gibi faktörlerden etkilenebilir. Ürünün 80°C maksimum çalışma sıcaklığı dikkate alınmalı ve bu sınırın üzerindeki prosesler için doğrudan uygunluk iddia edilmemelidir.

6. Neodyum Elek Mıknatısın Çalışma Prensibi

Neodyum elek mıknatıs, kalıcı mıknatısların oluşturduğu manyetik alanı kullanarak ferromanyetik metal parçacıklarını malzeme akışından ayırmaya yardımcı olur. Ürün, uygun bir aktarım noktasına yerleştirildiğinde malzeme manyetik çubukların arasındaki açıklıklardan geçebilir.

Akış içerisinde bulunan demir ve uygun çelik parçacıkları, manyetik çubukların çevresindeki alan gradyanından etkilenebilir. Yeterli manyetik kuvvet oluştuğunda bu parçacıklar çubukların dış yüzeyine çekilerek tutulabilir.

Manyetik özellik göstermeyen ana ürün, uygun tane boyutu ve akış koşullarında çubuklar arasından ilerlemeye devam eder. Bu nedenle manyetik ayırma sistemi, mekanik eleklerde kullanılan gözenek boyutuna dayalı ayırma yönteminden farklı çalışır.

Metal parçacıklar manyetik yüzeylerde biriktikçe temizlik ihtiyacı oluşur. Bu üründe temizlik elle yapılacak şekilde belirtilmiştir ve işlem sırasında elek güvenli bir çalışma durumuna alınmalıdır.

7. Şeker Üretim Tesislerindeki Ana Kullanım Alanları

Şeker üretim tesislerinde manyetik elekler, ferromanyetik metal kirliliğinin kontrol edilmesi gereken uygun hammadde ve ürün aktarım aşamalarında değerlendirilebilir. Ürünün gerçek tesis yerleşimi, işlenen malzemenin fiziksel özellikleriyle birlikte belirlenmelidir.

Geniş besleme hazneleri, dökme ürün transfer noktaları ve uygun kuru malzeme geçişleri bu tip eleklerin kullanımının incelenebileceği alanlardır. Ancak her üretim aşamasının aynı akış, sıcaklık ve hijyen gereksinimlerine sahip olmadığı dikkate alınmalıdır.

Şeker pancarı işleme, ara ürün aktarımı ve kristal şeker taşıma aşamaları birbirinden farklı ekipmanlar kullanır. Ereğli Şeker için üretilen bu eleğin hangi aşamada çalışacağı doğrulanmadığından tek bir proses aşaması kesin kullanım yeri olarak gösterilmemelidir.

Bu ürünün ana kullanım amacı, uygun şeker üretim hatlarında ferromanyetik yabancı maddelerin tutulmasına yardımcı olmaktır. Gerçek kullanım noktasında malzeme akışı, geçiş açıklığı ve temizlik erişimi değerlendirilerek montaj planı oluşturulmalıdır.

8. Uygun Malzemeler ve Ferromanyetik Partikül Türleri

Manyetik elek, öncelikle demir ve manyetik özellik gösteren çelik esaslı parçacıkları tutmak amacıyla kullanılır. Bu parçacıklar, üretim ekipmanlarının aşınmasından, bakım faaliyetlerinden veya hammadde taşınması sırasında ortaya çıkabilir.

Karbon çeliği parçacıkları ve bazı ferromanyetik alaşımlardan kaynaklanan metal kalıntıları manyetik ayırma uygulamalarının hedef kirleticileri arasındadır. Bununla birlikte parçacığın gerçek manyetik davranışı alaşım bileşimine ve fiziksel özelliklerine göre değişebilir.

Alüminyum, bakır, pirinç ve manyetik olmayan paslanmaz çelik parçacıkları bu tür bir manyetik sistemle aynı şekilde tutulamaz. Bu malzemelerin ayrılması hedefleniyorsa farklı ayırma veya metal algılama yöntemleri gerekebilir.

Elekten geçirilecek ana ürünün tane boyutu, nem içeriği ve akış davranışı da değerlendirilmelidir. Özellikle yapışkan veya yüksek nemli malzemeler çubuklar arasında birikme oluşturabileceğinden uygulama koşulları ayrıca kontrol edilmelidir.

9. Şeker Fabrikası Hammadde Besleme Hatlarında Kullanım

Şeker fabrikalarında hammadde besleme sistemleri, işlenen ürünün türüne ve üretim aşamasına göre farklı yapılarda tasarlanabilir. Manyetik elek, uygun bir besleme noktasında ferromanyetik kirleticilerin tutulması amacıyla kullanılabilecek ekipmanlardan biridir.

1000×700 mm çerçeve, geniş hammadde geçiş alanına ihtiyaç duyulan bir tasarım yaklaşımı sunar. Ancak gerçek kullanımda uygunluk, besleme haznesinin ölçüleri ve malzeme akış kapasitesiyle birlikte değerlendirilmelidir.

Manyetik eleğin besleme hattında kullanılması halinde metal parçacıkların çubuklarla yeterli etkileşime girmesi önemlidir. Akışın yalnızca belirli bölgelerde yoğunlaşması, eleğin farklı noktalarında değişken partikül yakalama davranışına neden olabilir.

Hammadde besleme hattında manyetik eleğin kurulacağı yer, bakım ve temizlik için erişilebilir olmalıdır. Ayrıca montaj sırasında ürün akışının kesintiye uğramaması ve ekipman üzerinde gereksiz mekanik zorlanma oluşmaması sağlanmalıdır.

10. Kristal Şeker Transfer Hatlarında Olası Kullanım

Kristal şekerin üretim sonrasındaki aktarımında farklı taşıma ve besleme ekipmanları kullanılabilir. Ferromanyetik metal parçacıklarının kontrolü gerekiyorsa uygun bir manyetik elek sistemi teknik açıdan değerlendirilebilir.

11 çubuklu manyetik yapı, uygun kuru ve serbest akışlı ürünlerin geçişinde birden fazla manyetik tutma yüzeyi sunar. Ancak kristal şekerle kullanıma ilişkin gerçek akış testi ve proses uygunluğu doğrulanmadan kesin bir performans iddiasında bulunulmamalıdır.

Şeker kristallerinin tane boyutu, nem düzeyi ve akış davranışı eleğin çalışma koşullarını etkileyebilir. Özellikle ürünün çubuklar arasında birikme veya köprüleşme eğilimi bulunuyorsa geçiş boşlukları dikkatle incelenmelidir.

Kristal şekerle doğrudan temas eden uygulamalarda malzeme yüzeyleri ve temizlik prosedürleri ayrıca önem kazanır. AISI 304 paslanmaz çelik kullanılması tek başına belirli bir gıda temas sertifikası veya hijyenik tasarım uygunluğu anlamına gelmez.

11. Şeker Paketleme Öncesi Manyetik Kontrol Uygulamaları

Şeker üretiminde paketleme öncesinde gerçekleştirilen son malzeme aktarımı, yabancı madde kontrolünün değerlendirilebileceği aşamalardan biridir. Bu noktada kullanılan uygun manyetik elekler, ferromanyetik partiküllerin tutulmasına yardımcı olabilir.

1000×700 mm ölçülerindeki bir elek, geniş geçiş alanı bulunan paketleme öncesi besleme sistemlerinde değerlendirilebilecek bir yapıya sahiptir. Bununla birlikte gerçek hat kapasitesi ve yerleşim ölçüleri bilinmeden bu ürüne kesin bir paketleme hattı uyumluluğu atfedilmemelidir.

Şekerin tartım veya dolum ekipmanına aktarılmasından önce metal parçacık kontrolü yapılması, tesisin yabancı madde kontrol planının bir bileşeni olabilir. Ancak manyetik filtre, manyetik olmayan metal kirleticilerin tespiti için kullanılan sistemlerin tamamının yerine geçmez.

Bu üründe manuel temizlik yöntemi bulunmaktadır. Paketleme öncesi uygulamalarda temizlik süresinin ve üretim duruşunun yönetilmesi, bakım planının oluşturulmasında dikkate alınmalıdır.

12. AISI 304 Paslanmaz Çelik Çerçeve Yapısının Avantajları

Manyetik eleğin çerçevesi AISI 304 paslanmaz çelikten imal edilmiştir. Bu malzeme, uygun proses koşullarında mekanik dayanım ve korozyon direnci sağlamak amacıyla çeşitli endüstriyel ekipmanlarda kullanılmaktadır.

Paslanmaz çelik çerçeve, manyetik çubukların belirlenen geometride taşınması ve bir arada tutulması için mekanik bir yapı oluşturur. Çerçevenin rijitliği, malzeme kalınlığı ve bağlantı şekli gibi tasarım faktörlerine bağlıdır.

AISI 304 kalite malzeme, bütün kimyasal ortamlara veya tüm temizlik maddelerine karşı sınırsız dayanım sağlamaz. Özellikle yüksek klorür içeriği ve agresif kimyasallar içeren uygulamalarda malzeme uyumluluğu ayrıca kontrol edilmelidir.

Ürünün çerçevesinde kullanılan kesin sac kalınlığı ve yüzey işlemi belirtilmemiştir. Bu nedenle belirli bir yük taşıma kapasitesi, yüzey pürüzlülüğü veya korozyon dayanımı süresi gibi doğrulanmamış değerler verilmemelidir.

13. Manyetik Eleğin Montaj Yöntemlerinin Değerlendirilmesi

1000×700 mm neodyum elek mıknatıs, uygun hammadde veya ürün geçiş noktasına yerleştirilecek manyetik ayırma bileşeni olarak değerlendirilebilir. Ancak bu ürün için kesin montaj şekli henüz belirtilmemiştir.

Genel olarak manyetik elek sistemleri, uygun tasarlanmış hazneler ve aktarım ekipmanlarıyla mekanik olarak birleştirilebilir. Bu üründe kullanılacak bağlantı ve taşıyıcı düzenin doğrulanmış teknik resme göre seçilmesi gerekir.

Montaj sırasında elek yüzeyinin malzeme akış yönüne göre uygun konumlandırılması önemlidir. Eleğin eğimi veya yerleşim yönü, akışkanın ya da dökme ürünün manyetik çubuklarla temas koşullarını değiştirebilir.

Ürünün montajı tamamlandıktan sonra bağlantı güvenliği, bakım erişimi ve ürün geçiş açıklığı kontrol edilmelidir. Gerçek uygulamaya uygunluk sağlanmadan belirli bir kurulum yönü veya sabitleme yöntemi kesin teknik özellik olarak sunulmamalıdır.

14. Çerçeve ve Bağlantı Elemanlarının Seçimi

Geniş ölçülü manyetik eleklerin montajında çerçeveye aktarılacak mekanik yüklerin dikkate alınması gerekir. Ürünün kendi kütlesi, çalışma sırasında oluşabilecek malzeme yükü ve dış titreşimler bağlantı tasarımında etkili olabilir.

Montajda kullanılacak bağlantı elemanlarının malzeme ve dayanım özellikleri, taşıyıcı ekipmanın yapısına göre belirlenmelidir. Kesin bağlantı delikleri veya cıvata ölçüleri bildirilmediğinden bu ürüne özel bağlantı elemanı seçimi teknik resim olmadan yapılmamalıdır.

Ürünün orta destek elemanı, çubukların uzun açıklık boyunca konumlandırılmasına yardımcı olan bir konstrüksiyon parçası olarak görülmektedir. Ancak bu elemanın yük taşıma sınırı veya hesaplanmış sehim değeri hakkında doğrulanmış bilgi bulunmamaktadır.

Montaj elemanları seçilirken titreşim, bakım sırasında sökme ihtiyacı ve paslanmaz çelik malzemelerle temas koşulları dikkate alınmalıdır. Farklı metallerin bir arada kullanıldığı bağlantılarda korozyon ve gevşeme riskleri de değerlendirilmelidir.

15. İlk Montaj ve Devreye Alma Sırasında Dikkat Edilecekler

Montaj öncesinde çerçeve, 11 manyetik çubuk ve orta destek bölgesi görsel olarak kontrol edilmelidir. Taşıma sırasında oluşmuş olabilecek deformasyonlar veya gevşemiş bağlantılar devreye alma öncesinde değerlendirilmelidir.

Manyetik çubukların yüzeyinde çizik, ezilme veya kaynak bölgesinde hasar bulunup bulunmadığı kontrol edilmelidir. Özellikle ürünle temas eden uygulamalarda yüzey bütünlüğü bakım ve hijyen açısından önemlidir.

Elek yerleştirildikten sonra malzemenin çubuklar arasından geçişi kontrollü şekilde incelenmelidir. Geçiş kesitinin aşırı daralması, ürün birikimine veya beklenmeyen akış düzensizliklerine neden olabilir.

İlk çalıştırma sonrasında belirli aralıklarla manyetik yüzeylerde biriken partiküller ve bağlantıların durumu kontrol edilmelidir. Bu gözlemler, ürünün gerçek temizlik periyodunun belirlenmesine ve bakım planının hazırlanmasına yardımcı olabilir.

16. Paslanmaz Çelik Yüzeyler ve Koruyucu Yapı

Ürünün çerçevesi ve manyetik çubuk kılıfları AISI 304 paslanmaz çelikten yapılmıştır. Paslanmaz çelik yüzeyler, manyetik elemanları çevreleyen ve prosesle temas edebilen koruyucu yapıyı oluşturur.

Manyetik çubuk kılıflarında yüzey bütünlüğünün korunması önemlidir. Yüzey hasarı, kir birikimi veya deformasyon, ürünün temizlik davranışını ve mekanik güvenilirliğini etkileyebilir.

Ürünün yüzey işlemi belirtilmediğinden polisajlı, kumlanmış veya elektroparlatılmış olduğu iddia edilmemelidir. Görsellerdeki metalik görünüm yalnızca dış yüzeyin görsel durumunu gösterir ve belirli bir yüzey standardını doğrulamaz.

Bakım sırasında kullanılan temizlik yöntemlerinin paslanmaz çelik malzemeyle uyumlu olması gerekir. Uygun olmayan aşındırıcı malzemeler veya kimyasal temizlik maddeleri yüzey hasarına ve korozyon riskine yol açabilir.

17. 80°C Maksimum Çalışma Sıcaklığı

1000×700 mm neodyum elek mıknatıs için maksimum çalışma sıcaklığı 80°C olarak belirtilmiştir. Ürünün kullanılacağı prosesin normal ve olası en yüksek sıcaklıkları bu sınır dikkate alınarak değerlendirilmelidir.

Neodyum mıknatısların manyetik performansı sıcaklıktan etkilenebilir. İzin verilen çalışma sıcaklığının aşılması, manyetik alanda geçici veya kalıcı değişimlere neden olabilir.

Şeker üretiminde farklı aşamalarda yüksek sıcaklıklar görülebilir. Bu nedenle ürünün 80°C üzerindeki sıcak şeker proseslerine veya yüksek sıcaklıklı ekipman bölgelerine doğrudan uygun olduğu varsayılmamalıdır.

Sıcaklık sınırı değerlendirilirken yalnızca ortam sıcaklığına değil, malzemenin ve temas eden ekipmanın sıcaklığına da dikkat edilmelidir. İşletme sırasında mıknatısların maruz kalacağı gerçek termal koşulların izlenmesi manyetik performansın korunmasına yardımcı olur.

18. Manyetik Ayırma Performansını Etkileyen Faktörler

Manyetik ayırma performansını etkileyen temel değişkenler arasında parçacığın manyetik özellikleri, boyutu ve manyetik yüzeye uzaklığı bulunur. Bunlara ek olarak malzeme akışının hızı ve yönü de partikül yakalama davranışını etkileyebilir.

Ürünün manyetik alan değeri 7000 Gauss olarak belirtilmiştir. Ancak bu değer tek başına belirli bir partikül boyutunun kesin olarak yakalanacağını veya sabit bir ayırma verimi sağlanacağını göstermez.

Manyetik eleğin üzerinde akan malzemenin çubuklarla etkileşim süresi önemlidir. Yüksek akış hızları veya düzensiz malzeme dağılımı bazı parçacıkların manyetik bölgeden yeterli etkileşim olmadan geçmesine neden olabilir.

Manyetik yüzeylerdeki partikül birikimi, sistemin ilerleyen çalışma saatlerindeki davranışını değiştirebilir. Bu nedenle manuel temizlik aralıkları gerçek proses koşulları ve biriken metal miktarı dikkate alınarak belirlenmelidir.

19. 11 Manyetik Çubuğun Yerleşimi ve Akış Dağılımı

Manyetik elek içerisinde 11 adet paralel Ø25 mm manyetik çubuk bulunmaktadır. Çubukların yerleşimi, geniş çerçeve alanında malzemenin farklı manyetik bölgelerle karşılaşmasına imkân sağlar.

Manyetik çubuklar arasındaki açıklıklar, ürün akışının sürekliliği bakımından önemlidir. Kesin çubuk aralıkları verilmediğinden bu ürün için sayısal serbest geçiş alanı hesaplanmamalıdır.

Malzemenin manyetik elek üzerinde dengeli dağılması, farklı çubukların ayırma işlemine katılmasına yardımcı olabilir. Akışın sadece belirli bir bölgede yoğunlaşması, metal birikiminin de o bölgede artmasına neden olabilir.

11 çubuk kullanılması, her uygulamada 11 çubuğun aynı miktarda parçacık tutacağı anlamına gelmez. Gerçek dağılım, malzeme akışının karakteri ve ferromanyetik kirliliğin sistem içerisindeki konumuyla birlikte değerlendirilmelidir.

20. Şeker Fabrikalarında Metal Kirliliği Kontrolü

Şeker üretim tesislerinde metal kirliliği kontrolü, üretim ekipmanlarının ve hammadde aktarım sistemlerinin özelliklerine bağlı olarak önem kazanabilir. Manyetik elekler, uygun ferromanyetik kirleticilerin tutulmasına yönelik kontrol ekipmanlarından biridir.

Ekipman aşınması, bakım faaliyetleri ve malzeme taşıma işlemleri ferromanyetik parçacıkların oluşmasına neden olabilir. Bu parçacıkların manyetik bir kontrol noktasında tutulması, üretim hattındaki yabancı madde riskinin azaltılmasına yardımcı olabilir.

Manyetik ayırma sistemi, mekanik ve manyetik olmayan yabancı maddelerin tamamını uzaklaştırmaz. Tesisin ihtiyaçlarına göre eleme, metal dedektörü veya farklı kontrol yöntemleriyle birlikte değerlendirilmesi gerekebilir.

Ürünün Ereğli Şeker için özel üretilmiş olması, tasarımın belirli bir müşteri ihtiyacına göre hazırlanmış olduğunu gösterir. Ancak gerçek üretim noktasındaki partikül yakalama performansı, işletme verileriyle doğrulanmadan kesin bir verimlilik iddiasında bulunulmamalıdır.

21. Hammadde Aktarım Makineleriyle Birlikte Kullanım

Şeker üretim tesislerinde ürün ve hammadde aktarımında farklı mekanik taşıma ekipmanları kullanılabilir. Manyetik elek, uygun transfer noktasında ferromanyetik metal parçacıklarının tutulmasına yardımcı olan ayrı bir bileşen olarak değerlendirilebilir.

Geniş çerçeve yapısı, malzemenin belirli bir açıklıktan geçtiği özel besleme sistemlerine uyarlanabilecek bir geometrik düzen sunar. Bununla birlikte 1000×700 mm ölçülerinin ilgili makinenin bağlantı alanıyla uyumlu olması gerekir.

Manyetik eleğin yerleştirileceği makinede bakım erişimi ve malzeme akış yönü dikkate alınmalıdır. Ayrıca titreşim ve mekanik hareketlerden kaynaklanan yüklerin çerçeve üzerinde nasıl etki oluşturacağı incelenmelidir.

Ürünün hangi makineye monte edileceği ve kesin taşıma yöntemi henüz bildirilmemiştir. Bu nedenle konveyör, silo, helezon veya tartım makinesi bağlantısı kesin bir ürün özelliği olarak belirtilmemelidir.

22. Şeker Üretiminde Diğer Uygun Manyetik Ayırma Uygulamaları

Manyetik elekler, farklı üretim sektörlerinde dökme malzeme transferi sırasında ferromanyetik parçacıkları tutmak amacıyla kullanılabilir. Şeker üretim tesislerinde de proses şartları uygun olan farklı aktarım noktaları teknik açıdan incelenebilir.

Ürünün kullanılacağı malzemenin fiziksel özellikleri, manyetik elek seçimini etkiler. Serbest akışlı ürünlerle nemli veya yapışkan malzemeler aynı geçiş davranışına sahip olmayabilir.

AISI 304 paslanmaz çelik konstrüksiyon, farklı endüstriyel üretim alanlarında kullanılabilecek bir malzeme yapısı sunar. Ancak özel kimyasal, hijyenik ve korozyon koşulları her uygulama için ayrıca değerlendirilmelidir.

Manyetik eleğin genel amaçlı değerlendirilebilir olması, tüm şeker üretim aşamalarında aynı performansı göstereceği anlamına gelmez. Uygulama öncesinde malzeme türü, işlem sıcaklığı, kapasite ve bakım koşulları doğrulanmalıdır.

23. İş Güvenliği ve Kullanım Sınırları

Neodyum manyetik çubuklar güçlü manyetik alan oluşturdukları için yakınlarındaki ferromanyetik parçaları kontrolsüz şekilde çekebilir. Bakım ve temizlik sırasında metal aletlerle çalışırken el sıkışması ve ani temas risklerine karşı önlem alınmalıdır.

Manyetik alanlar, bazı tıbbi implantlar ve manyetik alana duyarlı cihazlar açısından risk oluşturabilir. Çalışma bölgesinde gerekli uyarıların yapılması ve uygun iş güvenliği prosedürlerinin uygulanması önemlidir.

Manyetik elek temizlenmeden veya yerinden çıkarılmadan önce bağlı bulunduğu ekipman güvenli şekilde durdurulmalıdır. Hareketli makine parçaları ve malzeme akışı kontrol altına alınmadan bakım işlemi yapılmamalıdır.

Ürünün mekanik dayanımı, taşıma kapasitesi ve kesin montaj bağlantıları belirtilmemiştir. Bu nedenle eleğin üzerinde yürünmemeli, ürün taşıyıcı platform olarak kullanılmamalı ve doğrulanmamış mekanik yükler uygulanmamalıdır.

24. Elektrik Gerektirmeyen Kalıcı Manyetik Sistem

Ürünün manyetik çubuklarında N35 kalite kalıcı neodyum mıknatıslar kullanılmaktadır. Bu mıknatıslar, normal çalışma sırasında manyetik alan oluşturmak için harici elektrik enerjisine ihtiyaç duymaz.

Kalıcı manyetik sistem, enerji uygulamadan ferromanyetik parçacıkları tutabilen pasif bir ayırma elemanıdır. Bu özellik, elektrik bağlantısı gerektirmeyen özel manyetik kontrol noktalarının tasarlanmasına imkân sağlayabilir.

Elektrik gerektirmemesi, bakım ihtiyacının tamamen ortadan kalktığı anlamına gelmez. Manyetik yüzeylerde biriken kirleticilerin temizlenmesi ve mekanik bağlantıların kontrol edilmesi gerekir.

Ürünün çalışması için elektrik enerjisi gerekmese de bağlı bulunduğu taşıma sisteminin enerji tüketimi devam edebilir. Manyetik eleğin akış üzerindeki olası etkileri, toplam proses performansı açısından ayrıca değerlendirilmelidir.

25. Titreşim ve Mekanik Çalışma Koşulları

Geniş yüzeyli manyetik elekler, monte edildikleri sistemin çalışma şekline göre titreşim ve değişken yük koşullarına maruz kalabilir. Bu etkiler çerçevenin ve bağlantı noktalarının mekanik değerlendirmesinde dikkate alınmalıdır.

1000×700 mm ölçülerindeki çerçeve, 11 adet Ø25 mm manyetik çubuğu taşımaktadır. Çubukların uzun açıklık boyunca konumlandırılması, mekanik destek ve rijitlik bakımından uygun tasarım gerektirir.

Manyetik eleğin üzerinde malzeme birikmesi veya düzensiz akış oluşması, belirli bölgelerde ilave yük meydana getirebilir. Bu nedenle ürünün taşıyıcı kapasitesi ve normal çalışma şartları teknik olarak doğrulanmalıdır.

Ürünün izin verilen titreşim seviyesi ve mekanik yük sınırı belirtilmemiştir. Yoğun titreşimli makinelerde kullanılması planlanıyorsa özel bağlantı ve dayanım değerlendirmeleri yapılmalıdır.

26. 7000 Gauss Manyetik Alanın Teknik Değerlendirmesi

Ürünün manyetik alan değeri 7000 Gauss olarak belirtilmiştir. Manyetik akı yoğunluğu birimleri açısından bu değer 0,7 Tesla ile eşdeğerdir.

Manyetik alanın ölçüldüğü nokta ve kullanılan ölçüm cihazı, elde edilen sonucun değerlendirilmesinde önemlidir. Çubuk yüzeyindeki kutup bölgelerinde ölçülen değerler diğer bölgelerden farklı olabilir.

N35 mıknatısların manyetik alan oluşturma kapasitesi, iç yerleşim ve manyetik devre geometrisiyle birlikte değerlendirilmelidir. AISI 304 paslanmaz çelik kılıfın geometrisi de dış yüzeydeki ölçüm değerlerinin oluşumunda rol oynayabilir.

7000 Gauss manyetik alan değeri, filtrenin ferromanyetik parçacık tutma özelliğini tanımlayan önemli bir teknik veridir. Ancak belirli bir mikron büyüklüğündeki parçacıkları kesin olarak yakaladığı veya sabit bir ayırma oranına sahip olduğu bilgisi test edilmeden verilmemelidir.

27. Doğru Neodyum Elek Mıknatıs Seçimi İçin Gerekli Bilgiler

Manyetik elek seçimi yapılırken öncelikle ürünün monte edileceği açıklığın ölçüleri belirlenmelidir. 1000×700 mm ölçülerindeki bu ürünün uygunluğu, gerçek montaj alanının boyutlarıyla karşılaştırılarak değerlendirilmelidir.

İşlenecek malzemenin türü, tane boyutu, nem oranı ve aktarım kapasitesi önemli seçim kriterleridir. Bu özellikler, malzemenin manyetik çubuklar arasından nasıl geçeceğini ve birikme ihtimalini etkiler.

Manyetik alan gereksinimi belirlenirken hedef ferromanyetik parçacıkların özellikleri dikkate alınmalıdır. Ürünün 7000 Gauss N35 neodyum sisteminin gerçek uygulama performansı, ihtiyaç duyulan kontrol seviyesine göre değerlendirilmelidir.

Montaj şekli ve yüzey işlemi henüz belirtilmemiştir. Teknik seçim tamamlanırken bu bilgilerle birlikte bakım erişimi, hijyen gereksinimleri ve çalışma sıcaklığı sınırı doğrulanmalıdır.

28. 1000×700 mm Şeker Üretim Hattı Neodyum Elek Mıknatısın Genel Değerlendirmesi

1000×700 mm Ø25 mm 11 çubuklu neodyum elek mıknatıs, şeker üretim tesislerinde uygun ürün ve hammadde aktarım noktalarında ferromanyetik metal parçacıklarının tutulmasına yardımcı olmak amacıyla tasarlanmış endüstriyel bir ayırma ekipmanıdır. Geniş dikdörtgen yapısı, birden fazla manyetik tutma yüzeyini aynı çerçeve içerisinde bir araya getirir.

Üründe 11 adet Ø25 mm çapında N35 neodyum manyetik çubuk kullanılmaktadır. 7000 Gauss manyetik alan değeri, ürünün temel teknik özelliklerinden biri olup gerçek ayırma performansı uygulama koşullarına bağlıdır.

AISI 304 paslanmaz çelik çerçeve ve manyetik çubuk kılıfları ürünün yapısal özelliklerini oluşturur. Maksimum 80°C çalışma sıcaklığı ve elle temizleme yöntemi, ürünün işletme ve bakım koşullarının belirlenmesinde dikkate alınmalıdır.

Magneteksan tarafından Ereğli Şeker için özel olarak üretilen bu manyetik elek, şeker üretim tesislerinde ferromanyetik yabancı madde kontrolü amacıyla değerlendirilebilecek bir çözümdür. Doğru montaj, uygun proses koşulları ve düzenli temizlik ile üretim hattındaki manyetik ayırma aşamasına katkı sağlayabilir.
