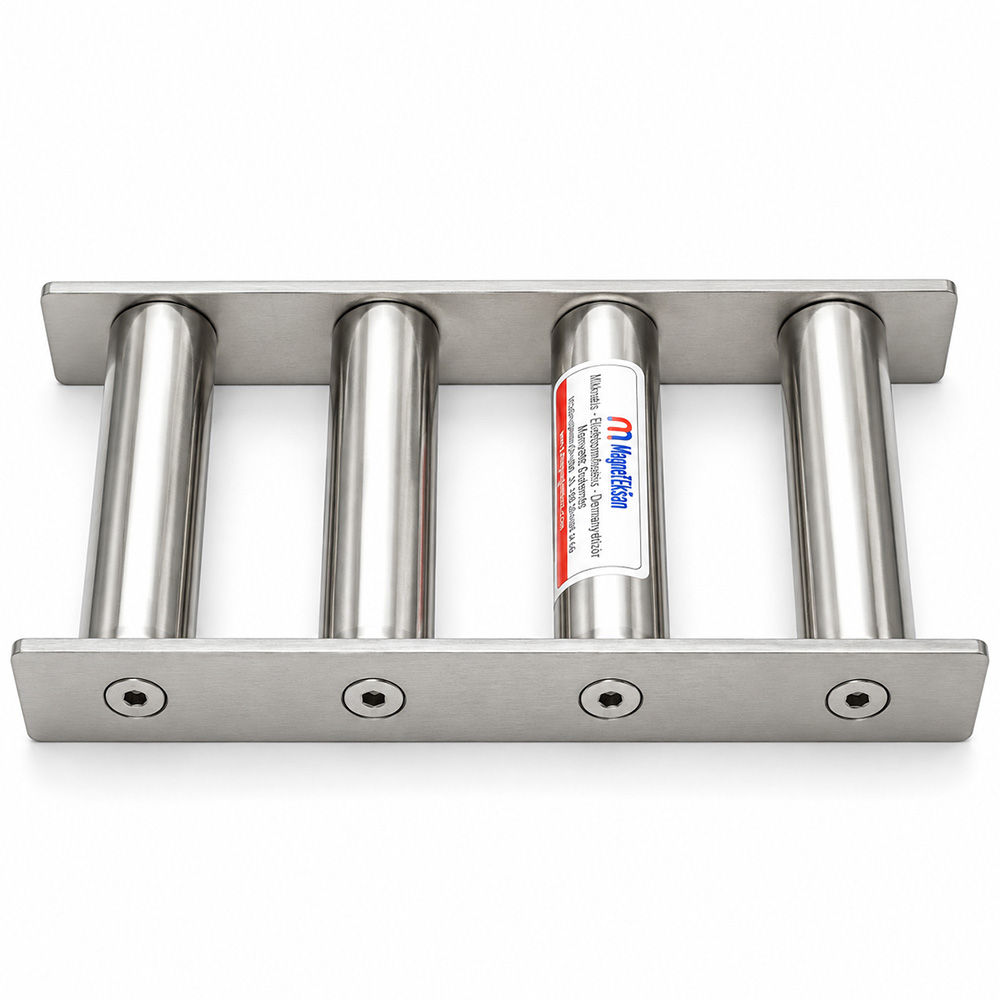

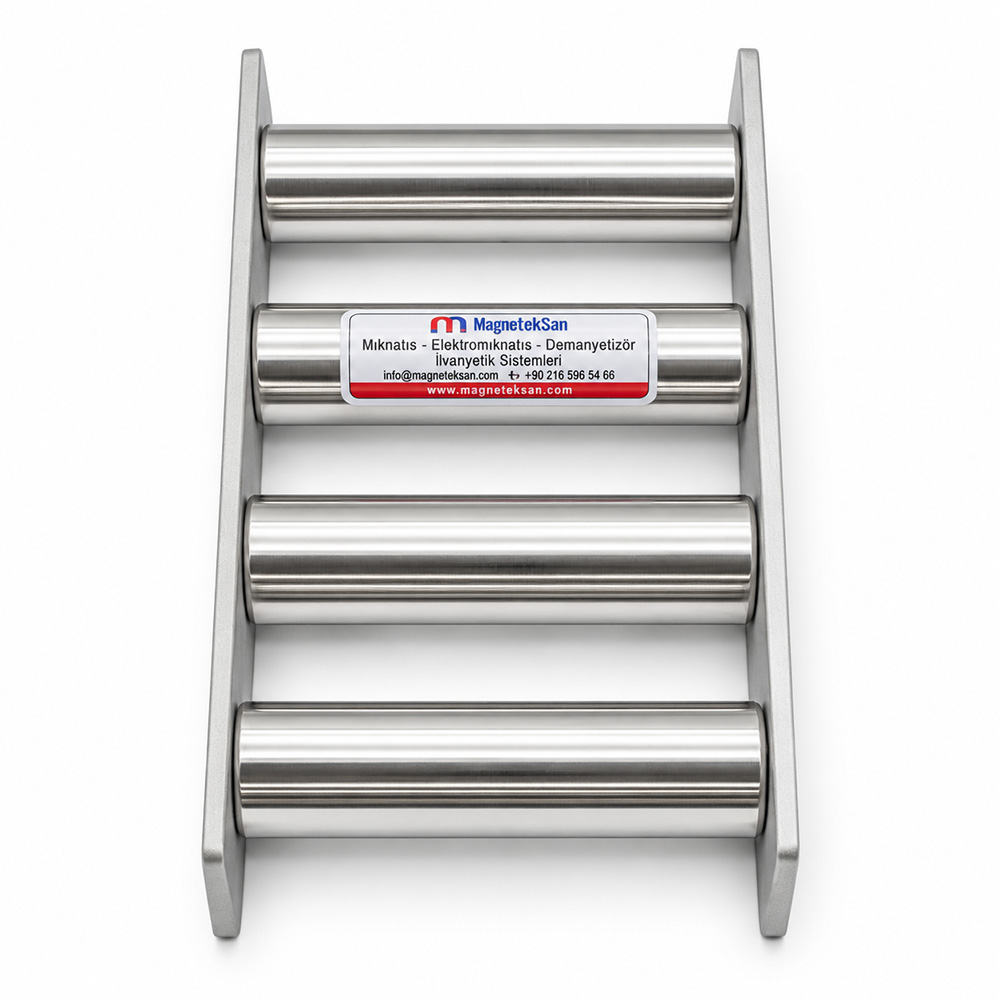

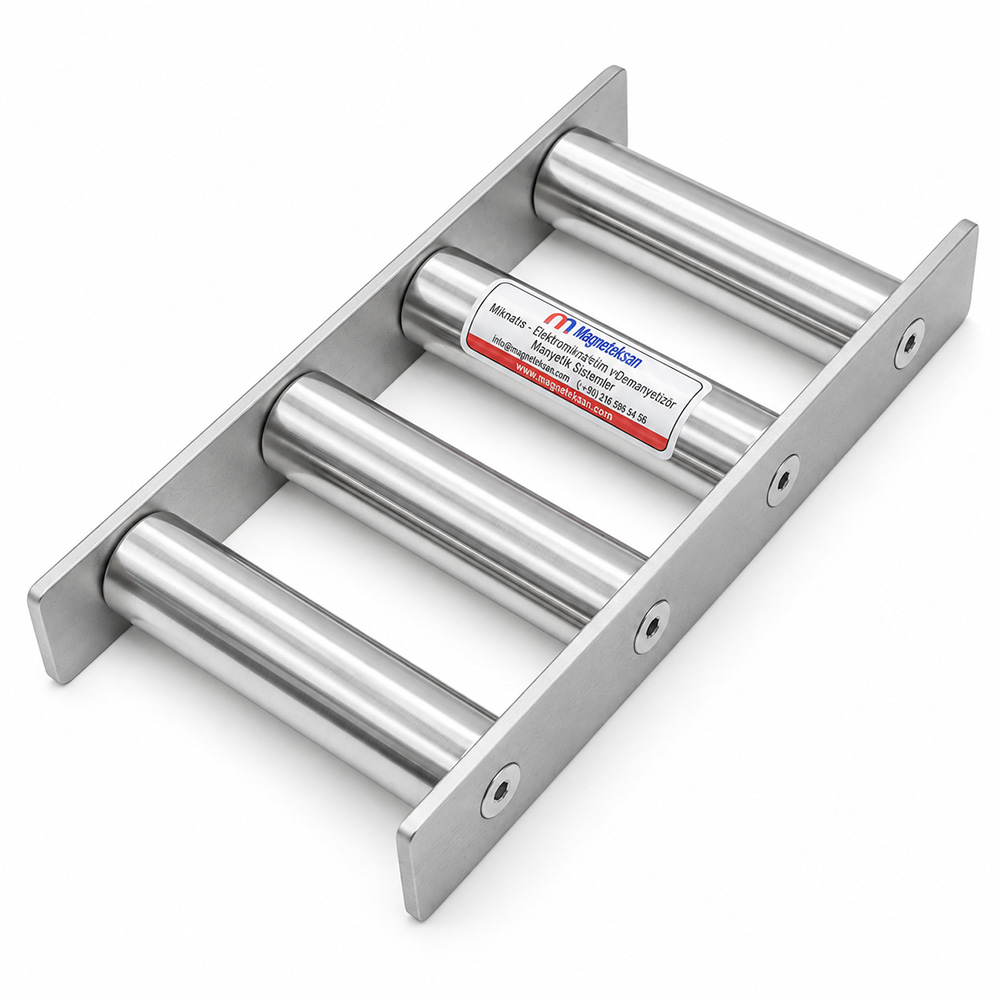

Pirinç Paketleme Hattı Elek Mıknatıs – 265×135 mm Ø32×5 N35 Neodyum 10000 Gauss

Pirinç Paketleme Hattı Elek Mıknatıs, temizleme ve sınıflandırma işlemleri tamamlanan pirincin tartım ve paketleme aşamasına geçmeden önce ürün akışında bulunabilecek ferromanyetik metal parçalarının tutulmasına yardımcı olmak amacıyla kullanılan 265×135 mm ölçülerinde, 5 adet Ø32 mm N35 neodyum manyetik çubuklu dikdörtgen manyetik elektir. Paralel yerleştirilmiş manyetik çubuklar 10000 Gauss manyetik değerle demir ve uygun çelik esaslı yabancı parçaların yüzeylerinde tutulmasına yardımcı olurken pirincin çubukların arasından sonraki prosese ilerlemesini sağlar. AISI 304 paslanmaz çelik yapıya sahip sistem maksimum 80°C çalışma sıcaklığına uygundur ve kalıcı neodyum mıknatıs yapısı sayesinde elektrik enerjisi gerektirmez.

Teknik Özellik	Değer
Ürün Tipi	Dikdörtgen Neodyum Elek Mıknatıs
Ana Kullanım	Pirinç Paketleme Hattı
Elek Ölçüsü	265×135 mm
Manyetik Çubuk Sayısı	5 Adet
Manyetik Çubuk Çapı	Ø32 mm
Çubuk Dizilimi	Paralel
Neodyum Sınıfı	N35
Manyetik Değer	10000 Gauss
Malzeme	AISI 304 Paslanmaz Çelik
Maksimum Çalışma Sıcaklığı	80°C
Temizleme	Manuel
Elektrik İhtiyacı	Yok

Pirinç Paketleme Hattı Elek Mıknatıs Nedir?

Pirinç Paketleme Hattı Elek Mıknatıs, pirinç ürününün paketleme öncesinde manyetik kontrolden geçirilmesine yardımcı olan dikdörtgen manyetik ayırma ekipmanıdır.

Ürün üzerinde;

• 5 adet Ø32 mm manyetik çubuk,
• N35 neodyum mıknatıs,
• 10000 Gauss manyetik değer,
• AISI 304 paslanmaz çelik yapı

bulunur.

---

Pirinç Hattında Nerede Kullanılır?

Ana kullanım noktası paketleme makinesinden önceki ürün geçişidir.

Örnek proses:

Pirinç Temizleme / Sınıflandırma
↓
Son Ürün Bunkeri
↓
Paketleme Makinesi Besleme Haznesi / Şut
↓
265×135 mm Ø32×5 Elek Mıknatıs
↓
10000 Gauss Manyetik Kontrol
↓
Tartım
↓
Paketleme

---

Neden Paketleme Öncesinde Kullanılır?

Üretim sırasında pirince;

• ekipman aşınmasından,
• bakım faaliyetlerinden,
• vida ve bağlantı elemanlarından,
• taşıma sistemlerinden

küçük ferromanyetik metal parçaları karışabilir.

Paketleme öncesi manyetik kontrol, bu parçaların nihai ürüne geçme riskini azaltmaya yardımcı olur.

---

265×135 mm Ölçüsü Ne İfade Eder?

Manyetik eleğin dış taşıyıcı ölçüsü:

265×135 mm

olarak belirtilmiştir.

Dikdörtgen yapı özellikle dar ve uzun;

• şut,
• hazne,
• ürün düşüş kanalı,
• paketleme besleme bölümü

gibi proses noktalarına entegrasyon açısından uygundur.

---

5 Adet Ø32 mm Manyetik Çubuk Ne İşe Yarar?

Üründe toplam 5 adet Ø32 mm manyetik çubuk bulunmaktadır.

Pirinç çubukların arasından ilerlerken ürün akışında bulunan ferromanyetik parçalar manyetik alan içerisinde kalır ve uygun şartlarda çubuk yüzeylerine doğru çekilir.

---

Manyetik Çubukların Paralel Dizilimi Ne Sağlar?

Beş çubuk birbirine paralel şekilde yerleştirilmiştir.

Bu yapı;

• ürün akışı boyunca birden fazla manyetik yüzey oluşturur,
• ürünün çubuklar arasından geçmesine izin verir,
• kompakt dikdörtgen alanda düzenli manyetik kontrol sağlar.

Gerçek ürün debisi yalnızca çubuk sayısına göre belirlenmemelidir.

---

Ø32 mm Çubuk Çapı Ne Anlama Gelir?

Her manyetik çubuğun dış çapı:

Ø32 mm

olarak belirtilmiştir.

Daha geniş çubuk yüzeyi, ürün geçişi sırasında ferromanyetik parçaların manyetik yüzeyle etkileşimine yardımcı olur.

---

N35 Neodyum Ne Anlama Gelir?

Üründe N35 sınıfı neodyum mıknatıslar kullanılmaktadır.

N35, kullanılan neodyum mıknatıs malzemesinin sınıfını ifade eder.

Kalıcı neodyum sistem elektrik kullanılmadan sürekli manyetik alan oluşturur.

---

10000 Gauss Ne Anlama Gelir?

Manyetik çubukların belirtilen manyetik değeri:

10000 Gauss

seviyesindedir.

Bu alan uygun ferromanyetik metal parçalarının çubuk yüzeylerinde tutulmasına yardımcı olur.

10000 Gauss değeri;

• belirli bir yakalama mesafesi,
• kilogram taşıma kapasitesi,
• yüzde yüz metal tutma garantisi

anlamına gelmez.

---

Hangi Metalleri Tutar?

Uygun ferromanyetik özellik gösteren;

• demir parçaları,
• çelik kırıntıları,
• tel parçaları,
• vida parçaları,
• küçük ferromanyetik aşınma parçaları

manyetik alandan etkilenebilir.

---

Pirinci Mıknatıs Tutar mı?

Hayır.

Pirinç ürünü ferromanyetik değildir.

Pirinç manyetik çubukların arasından ilerlerken ferromanyetik yabancı metaller çubuk yüzeyinde tutulmaya çalışılır.

---

Alüminyum Parçaları Tutar mı?

Hayır.

Alüminyum ferromanyetik değildir ve standart neodyum mıknatıs tarafından demir gibi tutulmaz.

---

Bakır veya Pirinç Metalini Tutar mı?

Hayır.

Burada ürün adı olarak kullanılan pirinç, rice yani gıda ürünü anlamındadır.

Metal alaşım olan pirinç (brass) ise ferromanyetik değildir ve standart neodyum sistem tarafından demir gibi tutulmaz.

---

Paslanmaz Çelik Parçaları Tutar mı?

Paslanmaz çeliğin manyetik davranışı kalite ve işlenme durumuna göre değişebilir.

Bazı paslanmaz çelikler mıknatıstan etkilenirken bazıları çok düşük manyetik tepki gösterir.

Bu nedenle bütün paslanmaz parçalar için tutma garantisi verilmemelidir.

---

AISI 304 Paslanmaz Çelik Ne Sağlar?

Ürün AISI 304 paslanmaz çelik yapıya sahiptir.

AISI 304;

• korozyon direnci,
• temizlenebilir yüzey,
• proses ekipmanlarında yaygın kullanım

özellikleriyle tercih edilen paslanmaz çelik kalitelerinden biridir.

---

Maksimum Çalışma Sıcaklığı Nedir?

Ürünün maksimum çalışma sıcaklığı:

80°C

olarak belirtilmiştir.

Ürün veya çevre sıcaklığının bu değerin üzerine çıktığı uygulamalarda standart N35 yapı ayrıca değerlendirilmelidir.

---

Elektrik Gerektirir mi?

Hayır.

Kalıcı N35 neodyum mıknatıslar sayesinde;

• elektrik,
• bobin,
• kontrol panosu,
• güç kaynağı

gerekmez.

---

Elek Mıknatıs Nasıl Çalışır?

Temel çalışma:

1. Pirinç ürün besleme noktasından aşağı ilerler.
2. Ürün 265×135 mm manyetik eleğe ulaşır.
3. Pirinç 5 adet Ø32 mm manyetik çubuğun arasından geçer.
4. Ferromanyetik metal parçaları 10000 Gauss manyetik alandan etkilenir.
5. Uygun metaller çubuk yüzeylerinde tutulur.
6. Pirinç tartım ve paketleme işlemine devam eder.

---

Ürünü Klasik Elek Gibi Sınıflandırır mı?

Hayır.

Buradaki “elek mıknatıs”, pirinci tane boyutuna göre sınıflandıran mekanik elek anlamına gelmez.

Ana görevi ferromanyetik yabancı maddelerin manyetik olarak tutulmasına yardımcı olmaktır.

---

Paketleme Makinesine Nasıl Entegre Edilir?

Uygun mekanik ölçüler mevcutsa ürün;

• besleme haznesine,
• ürün düşüş şutuna,
• tartım ünitesi öncesine,
• paketleme makinesinin uygun ürün geçiş bölümüne

yerleştirilebilir.

Montaj sırasında ürün akışının manyetik çubukların etkin alanından geçmesi hedeflenmelidir.

---

Ürün Akış Yönü Nasıl Olmalıdır?

Tipik kullanım:

üstten ürün girişi → manyetik elek → alttan ürün çıkışı

şeklindedir.

Yerçekimli kuru tane akışında pirinç manyetik çubukların arasından aşağı doğru ilerler.

---

Pirinç Çubuklar Arasında Sıkışır mı?

Bu durum;

• tane boyutuna,
• çubuklar arasındaki açıklığa,
• ürün debisine,
• ürün nemine,
• akış geometrisine

bağlıdır.

Gerçek ürünle akış kontrolü yapılması en doğru yöntemdir.

---

Saatlik Kapasitesi Nedir?

Bu ürün için doğrulanmış sabit ton/saat değeri verilmediğinden kapasite uydurulmamalıdır.

Gerçek kapasite;

• ürün akışkanlığı,
• şut kesiti,
• tane yapısı,
• besleme hızı

gibi faktörlere bağlıdır.

---

Manuel Temizlik Nasıl Yapılır?

Üretim güvenli şekilde durdurulduktan sonra manyetik çubukların üzerinde biriken metal parçalar manuel olarak temizlenir.

Temizlik sırasında keskin metal parçaları ve güçlü manyetik alan dikkate alınmalıdır.

---

Ne Sıklıkla Temizlenmelidir?

Sabit bir zaman vermek doğru değildir.

Temizlik periyodu;

• geçen ürün miktarına,
• metal kontaminasyon yoğunluğuna,
• üretim süresine

göre belirlenmelidir.

---

Metal Birikmesi Performansı Etkiler mi?

Evet.

Manyetik yüzeylerde fazla miktarda metal birikmesi yeni gelen ferromanyetik parçaların aktif yüzeye yaklaşmasını zorlaştırabilir.

Bu nedenle düzenli kontrol ve temizlik yapılmalıdır.

---

Paketleme Öncesi Son Kontrol Olarak Kullanılabilir mi?

Evet.

Ürünün ana konumlandırması tam olarak budur.

Pirinç, paketlemeye geçmeden önce ilave bir manyetik kontrol noktasından geçirilmiş olur.

---

Metal Dedektörü Yerine Geçer mi?

Hayır.

Manyetik elek ferromanyetik metalleri fiziksel olarak tutmaya yardımcı olur.

Metal dedektörü ise farklı algılama prensibiyle çalışır.

Gerekli uygulamalarda iki sistem birbirini tamamlayabilir.

---

Bakımı Nasıl Yapılır?

Periyodik olarak;

• Ø32 mm çubuk yüzeyleri,
• yan taşıyıcı plakalar,
• cıvata bağlantıları,
• kaynak veya mekanik bağlantılar

kontrol edilmelidir.

Deformasyon veya ciddi yüzey hasarı görülen ekipman değerlendirilmelidir.

---

Özel Ölçülerde Üretilebilir mi?

Evet.

Uygulamaya göre;

• dış ölçü,
• manyetik çubuk sayısı,
• çubuk çapı,
• taşıyıcı plaka,
• ürün geçiş açıklığı

paketleme hattının geometrisine göre özel üretilebilir.
