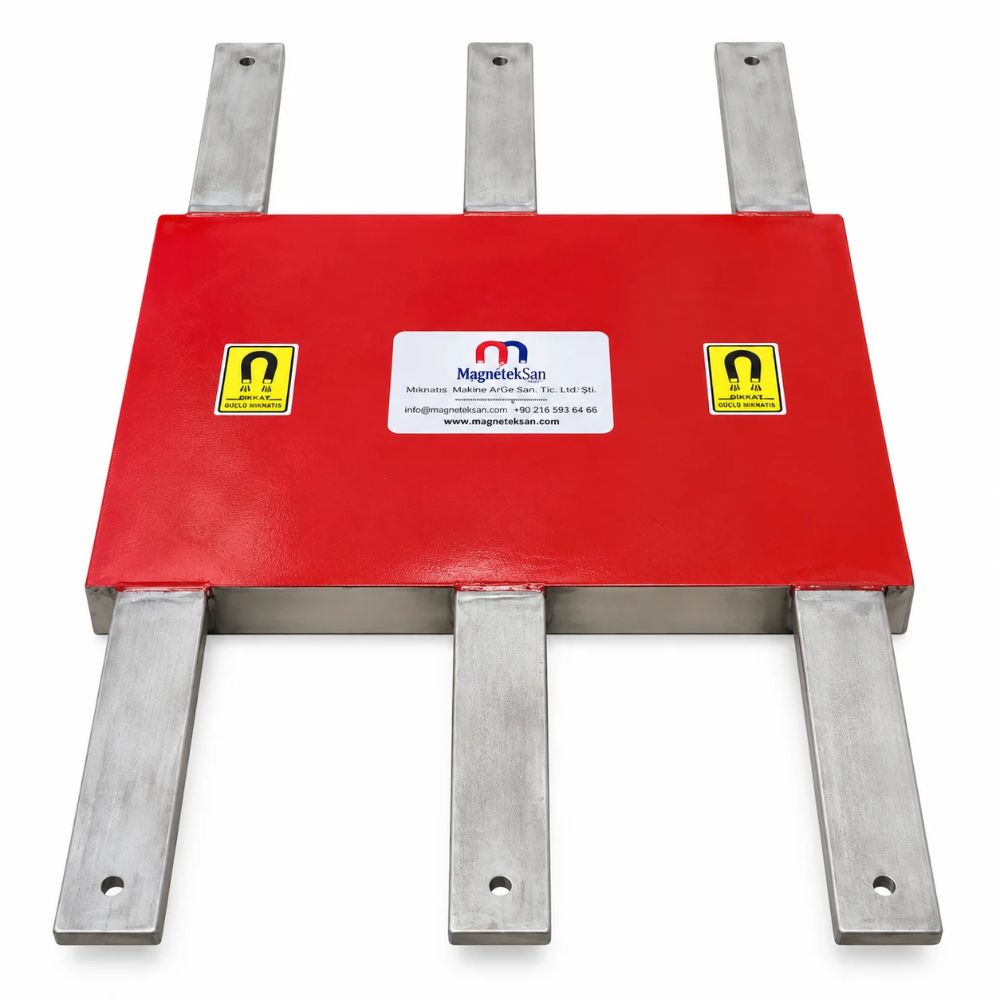

650x475x55 mm Neodyum Plaka Mıknatıs – Şeker Üretim Hattı

650x475x55 mm Neodyum Plaka Mıknatıs, şeker üretim tesislerindeki uygun hammadde ve ürün aktarım hatlarında bulunabilecek demir, çelik ve diğer ferromanyetik metal parçacıklarının ayrıştırılmasına yardımcı olmak amacıyla tasarlanmış askılı tip bir manyetik ayırıcıdır. N35 kalite neodyum mıknatıslarla üretilen plaka, 4500 Gauss manyetik alan değerine, demir gövdeye ve AISI 304 paslanmaz çelik manyetik yüzeye sahiptir. Maksimum 80°C çalışma sıcaklığına sahip, manuel temizlenebilir bu özel üretim mıknatıs, Magneteksan tarafından Ereğli Şeker için imal edilmiştir.

Teknik Özellik	Değer
Ürün Tipi	Askılı Neodyum Plaka Mıknatıs
Kullanım Alanı	Şeker Üretim Hattı
Üretim Referansı	Ereğli Şeker
Belirtilen Ürün Ölçüsü	650x475x55 mm
Birinci Ölçü	650 mm
İkinci Ölçü	475 mm
Üçüncü Ölçü	55 mm
Manyetik Malzeme	Neodyum (NdFeB)
Manyetik Kalite	N35
Manyetik Alan Değeri	4500 Gauss
Gövde Malzemesi	Demir
Manyetik Yüzey Malzemesi	AISI 304 Paslanmaz Çelik
Maksimum Çalışma Sıcaklığı	80°C
Montaj Şekli	Askılı, Delikli Metal Lamalı
Temizleme Yöntemi	Elle (Manuel) Temizleme
Kırmızı Kaplama Türü / Ölçü Kapsamı	Belirtilmemiş

1. 650x475x55 mm Neodyum Plaka Mıknatıs Nedir?

650x475x55 mm neodyum plaka mıknatıs, endüstriyel üretim hatlarında ferromanyetik metal parçacıklarının tutulmasına yardımcı olmak amacıyla kullanılan askılı tip manyetik ayırma ekipmanıdır. Ürün, Magneteksan tarafından Ereğli Şeker için özel olarak üretilmiş ve şeker üretim hattı uygulamasıyla ilişkilendirilmiştir.

Plaka mıknatısın temel görevi, uygun mesafeden geçen demir ve manyetik özellik gösteren çelik parçacıkları manyetik alan yardımıyla çekmektir. Bu yöntem, malzeme akışındaki ferromanyetik yabancı maddelerin belirli bir noktada tutulmasına yardımcı olur.

Ürünün manyetik sistemi N35 kalite neodyum mıknatıslardan oluşmaktadır. Manyetik alan değeri 4500 Gauss olarak belirtilmiş olup gerçek partikül tutma davranışı uygulama geometrisine ve metal parçacıkların özelliklerine bağlıdır.

Gövdesi demir, manyetik yüzeyi ise AISI 304 paslanmaz çelikten üretilmiştir. Askılı montaj yapısı, maksimum 80°C çalışma sıcaklığı ve elle temizlenebilir olması ürünün diğer temel özelliklerini oluşturur.

2. Şeker Üretim Hattında Plaka Mıknatıs Kullanılmasının Avantajları

Şeker üretim tesislerinde kullanılan hammadde ve ürün transfer sistemleri, farklı kaynaklardan gelen metal parçacıklarla karşılaşabilir. Neodyum plaka mıknatıs, bu parçacıkların ferromanyetik olanlarını ayırmak amacıyla üretim hattına eklenebilen bir kontrol ekipmanıdır.

Askılı tip tasarım, plakanın uygun bir taşıyıcı konstrüksiyon aracılığıyla belirlenen ayırma noktasına yerleştirilmesini sağlar. Böylece uygulama tasarımına bağlı olarak metal parçacıklar ana ürün akışından manyetik kuvvet yardımıyla uzaklaştırılabilir.

N35 neodyum mıknatısların kalıcı manyetik özellikleri, ayırma işlevi için sürekli elektrik beslemesi gerektirmeyen bir sistem oluşturur. Bu özellik, elektrikli bobin sistemlerinden farklı bir çalışma prensibi sunar.

Manuel temizleme yöntemi, manyetik yüzeyde biriken demir esaslı kirleticilerin bakım sırasında uzaklaştırılmasına imkân verir. Düzenli temizlik yapıldığında manyetik yüzeyin aşırı kirlenmesi önlenerek sistemin kontrol altında tutulması amaçlanır.

3. 650x475x55 mm Ölçüler ve Geometrik Yapı

Ürünün belirtilen ölçüleri 650x475x55 mm’dir. Bu değerler, manyetik plakanın mekanik tasarımında ve yerleştirileceği ekipmanla boyutsal uyumunun değerlendirilmesinde kullanılan temel bilgilerdir.

Plaka, dikdörtgen biçimli kırmızı renkli bir ana gövdeye sahiptir. Görsellerde ana gövdenin iki karşılıklı tarafından dışarı uzanan üç paralel metal bağlantı lama grubu bulunmaktadır.

650x475x55 mm ölçüsünün yalnızca ana plaka gövdesine mi yoksa bağlantı elemanlarıyla birlikte toplam ürüne mi ait olduğu belirtilmemiştir. Bu nedenle montaj alanı hesaplanırken kesin dış ölçülerin teknik resim üzerinden kontrol edilmesi gerekir.

Plaka kalınlığı, ürünün taşıyıcı konstrüksiyondaki yerleşimini ve malzeme akışına göre konumlandırılmasını etkileyebilir. Bununla birlikte dış kalınlıktan hareketle iç manyetik elemanların dizilimi veya manyetik alanın erişim mesafesi kesin olarak belirlenemez.

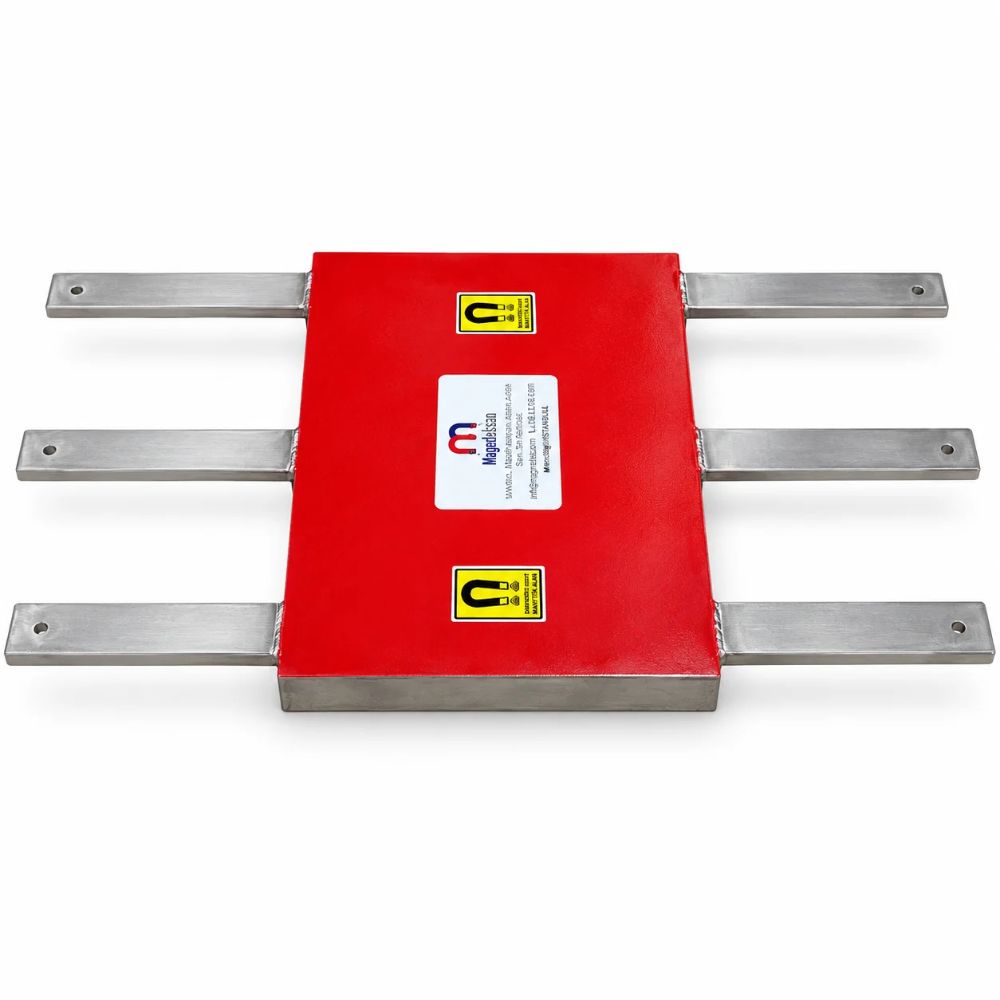

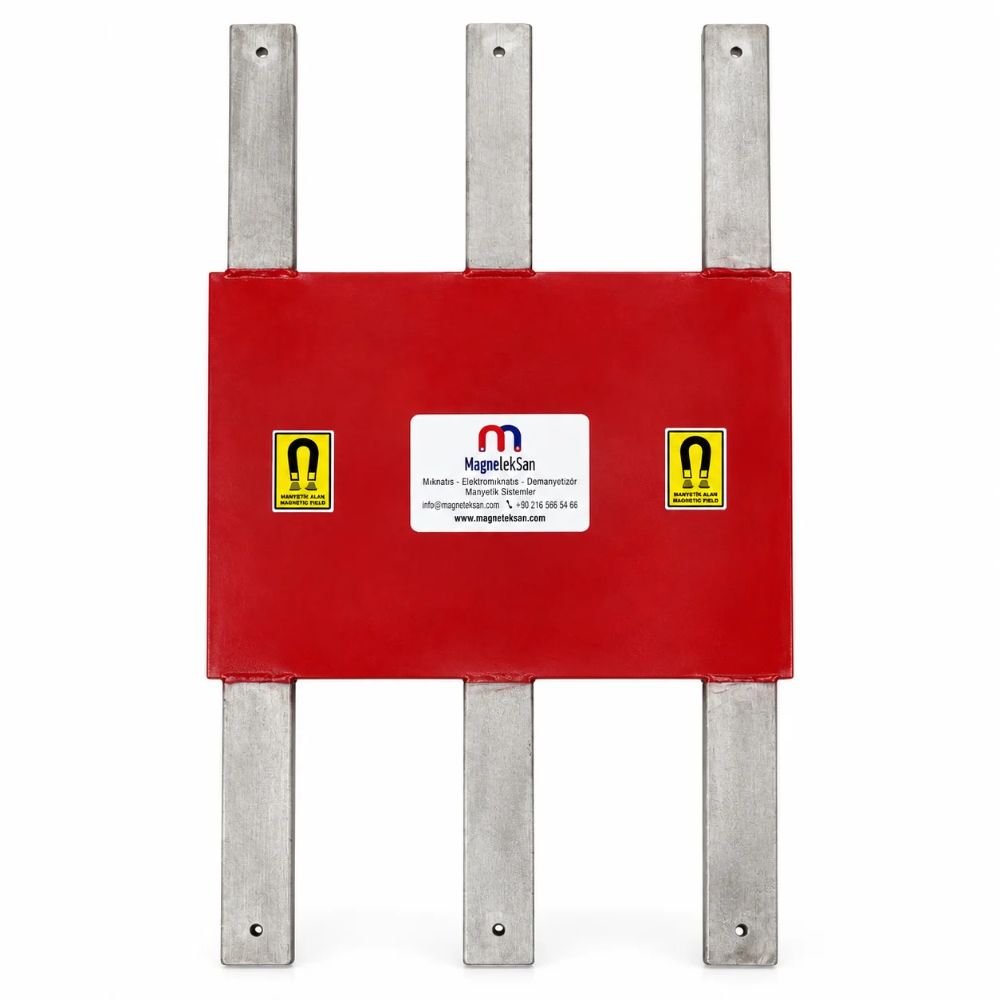

4. Üç Paralel Askı Laması ile Montaj Tasarımı

Ürünün dikkat çeken özelliklerinden biri, gövdenin karşılıklı iki tarafından dışarı uzanan üç paralel metal lama grubudur. Bu elemanların uçlarında mekanik bağlantı için kullanılabilecek delikler bulunmaktadır.

Delikli lamalar, plakanın uygun bir askı veya taşıyıcı mekanizmaya bağlanmasına yönelik tasarım imkânı sunar. Ancak kullanılacak bağlantı elemanlarının ölçüleri ve mekanik dayanımı ayrıca belirlenmelidir.

Üç paralel bağlantı grubu, plakanın taşıyıcıya birden fazla noktadan sabitlenebilmesine yardımcı olabilir. Montaj sırasında bağlantı yüklerinin nasıl dağıldığı, askı geometrisine ve ürünün gerçek ağırlığına bağlıdır.

Bu ürünün askılı montaj için üretildiği doğrulanmıştır, ancak taşıyıcı konstrüksiyonun bütün ayrıntıları verilmemiştir. Bu nedenle plakanın kesin askı yüksekliği, çalışma açısı veya doğrudan hangi makineye takılacağı hakkında varsayım yapılmamalıdır.

5. N35 Neodyum Mıknatısın Manyetik Özellikleri

Plaka mıknatısın iç manyetik sisteminde N35 kalite neodyum mıknatıs kullanılmıştır. Neodyum-demir-bor esaslı mıknatıslar, yüksek manyetik enerji yoğunluğu nedeniyle endüstriyel manyetik ayırma ekipmanlarında yaygın biçimde değerlendirilmektedir.

N35 sınıflandırması, mıknatıs malzemesinin manyetik enerji çarpımıyla ilişkili bir kalite bilgisidir. Bu kalite tek başına plaka yüzeyinde oluşan manyetik alanın büyüklüğünü veya çekim mesafesini belirlemez.

Ürün için verilen 4500 Gauss değeri, manyetik sistemin tanımlanan teknik özelliklerinden biridir. Ölçüm noktası ve yöntemi bildirilmediğinden plakanın bütün yüzeylerinde eşit değerde manyetik alan bulunduğu söylenemez.

Mıknatısların yerleşimi, manyetik devrede kullanılan demir parçalar ve manyetik yüzey geometrisi performansı etkileyebilir. Gerçek uygulamada parça tutma davranışının değerlendirilmesi için ürünle metal arasındaki mesafe ve parçacık özellikleri incelenmelidir.

6. Neodyum Plaka Mıknatısın Çalışma Prensibi

Neodyum plaka mıknatıs, kalıcı mıknatısların oluşturduğu manyetik alan üzerinden çalışır. Uygun ferromanyetik metal parçacıklar bu alanın etkisine girdiğinde plaka yüzeyine doğru çekilebilir.

Manyetik kuvvetin etkisi, parçacığın manyetik özelliklerine ve mıknatısa uzaklığına bağlıdır. Plakadan uzaklaşan metal parçacıklarda manyetik kuvvet genellikle azalır ve belirli bir mesafenin ötesinde tutma etkisi yetersiz kalabilir.

Ana ürünün manyetik olmayan bileşenleri, uygun akış koşullarında normal hareketine devam edebilir. Böylece ferromanyetik kirleticilerin belirli bir ayırma noktasında toplanması amaçlanır.

Manyetik plaka üzerinde biriken parçacıklar manuel temizlik sırasında uzaklaştırılır. Bu işlem yapılırken sistemin güvenli şekilde durdurulması ve güçlü mıknatısların oluşturduğu sıkışma risklerine karşı önlem alınması gerekir.

7. Şeker Üretim Tesislerindeki Temel Kullanım Alanları

Şeker üretim tesislerinde farklı hammaddeler ve ara ürünler çeşitli ekipmanlar arasında taşınır. Bu transfer işlemlerinde ferromanyetik metal parçacıklarının tutulması amacıyla uygun manyetik ayırma sistemleri kullanılabilir.

Askılı neodyum plaka mıknatıs, uygun mesafeden geçen malzemelerdeki demir ve çelik kaynaklı parçacıkların kontrol edilmesi için değerlendirilebilir. Yerleşim noktasının seçimi, malzeme hareket yönü ve plakanın manyetik yüzeyiyle parçacıklar arasındaki uzaklığa bağlıdır.

Şeker fabrikalarında pancar işleme, kuru ürün transferi ve paketleme öncesi taşıma gibi farklı prosesler bulunmaktadır. Bu ürünün Ereğli Şeker tesisindeki kesin kullanım aşaması belirtilmediğinden belirli bir makineye veya üretim bölümüne doğrudan atıf yapılmamalıdır.

Ürünün kullanım amacı, şeker üretimiyle ilişkili uygun hatlarda ferromanyetik metal kirliliğinin azaltılmasına katkı sağlamaktır. Gerçek uygulama için sıcaklık, montaj yüksekliği, malzeme yapısı ve bakım erişimi birlikte değerlendirilmelidir.

8. Uyumlu Malzemeler ve Ferromanyetik Kirleticiler

Neodyum plaka mıknatıslar öncelikle demir ve manyetik özellik gösteren çelik parçacıkları tutmak için kullanılır. Bu parçacıklar üretim ekipmanlarından, bakım işlemlerinden veya hammadde taşıma faaliyetlerinden kaynaklanabilir.

Karbon çeliği parçaları, vida kırıntıları ve uygun manyetik özellikteki metal kalıntıları manyetik ayırma uygulamalarında hedeflenebilen kirleticiler arasındadır. Ancak parçacığın mıknatıslanabilirliği alaşım türüne ve fiziksel özelliklerine göre değişebilir.

Alüminyum, bakır ve pirinç gibi malzemeler bu ürünün temel ferromanyetik ayırma kapsamına girmez. Manyetik olmayan paslanmaz çelik parçacıklar için de farklı metal ayırma veya algılama sistemlerine ihtiyaç duyulabilir.

Şeker üretiminde kontrol edilmek istenen kirleticilerin türü önceden belirlenmelidir. Böylece neodyum plaka mıknatısın tek başına yeterli olup olmadığı ve ek kontrol ekipmanlarına gereksinim bulunup bulunmadığı değerlendirilebilir.

9. Şeker Fabrikası Hammadde Transferinde Kullanım

Şeker fabrikalarında hammadde transfer sistemleri işlenen malzemenin fiziksel özelliklerine göre farklılık gösterir. Askılı plaka mıknatıs, uygun tasarlanmış bir aktarım noktasında ferromanyetik metal parçacıklarını tutmak amacıyla değerlendirilebilir.

Hammadde akışı içindeki metal parçacıkların plakanın manyetik alanından yeterli ölçüde etkilenmesi gerekir. Malzeme tabakasının kalınlığı ve parçacıkların manyetik yüzeye uzaklığı ayırma davranışını değiştirebilir.

650x475x55 mm ölçülerindeki plakanın kullanılacağı yer, taşıma sisteminin açıklığı ve mekanik bağlantı olanaklarıyla uyumlu olmalıdır. Ürünün askı lamaları, uygun bir taşıyıcı tasarımına bağlantı sağlamak için kullanılabilir.

Hammadde transferinde ürün akışının kesintiye uğramaması ve manyetik yüzeye erişimin mümkün olması önemlidir. Bu nedenle montaj yüksekliği, bağlantı güvenliği ve temizlik alanı kurulum aşamasında dikkate alınmalıdır.

10. Konveyör Tipi Transfer Sistemlerinde Olası Kullanım

Endüstriyel manyetik plakalar, uygun konveyör düzeneklerinde malzemelerle birlikte taşınan ferromanyetik parçacıkların tutulmasına yardımcı olabilir. Askılı yerleşim, bu tür uygulamalarda kullanılan olası montaj yöntemlerinden biridir.

Bu ürünün görsellerinde delikli metal bağlantı lamaları bulunmaktadır. Söz konusu lamalar, özel bir taşıyıcı yapı tasarlanması halinde plakanın mekanik olarak sabitlenmesini sağlayabilir.

Konveyör uygulamalarında plaka ile malzeme yüzeyi arasındaki mesafe, manyetik tutma performansı açısından önemlidir. Ürünün maksimum etkin çekim mesafesi belirtilmediğinden kesin bir montaj yüksekliği verilmemelidir.

Ereğli Şeker için üretilen bu plakanın doğrudan bir konveyör üzerinde kullanıldığı doğrulanmamıştır. Konveyör uygulaması yalnızca askılı plaka mıknatısların teknik açıdan değerlendirilebileceği olası kullanım senaryosu olarak ele alınmalıdır.

11. Şeker Üretiminde Ürün Transfer Noktalarının Korunması

Şeker üretim hatlarında ara ürünlerin farklı ekipmanlar arasında taşınması sırasında metal kirliliği kontrolü önem kazanabilir. Manyetik plaka, uygun transfer noktalarında ferromanyetik parçacıkların tutulmasına yardımcı olacak şekilde konumlandırılabilir.

Üretim ekipmanlarındaki sürtünme, bakım faaliyetleri veya bağlantı elemanlarının aşınması metal kalıntılarının oluşmasına neden olabilir. Bu parçacıkların sonraki proses aşamalarına taşınmadan tutulması, işletmenin yabancı madde kontrol yaklaşımına katkıda bulunabilir.

Plaka mıknatısın çalışma alanı, ürün hareketine göre doğru belirlenmelidir. Manyetik yüzeyin etkinliği metal parçacıkların uzaklığına ve hareket hızına bağlı olduğundan yerleşim performansı uygulama koşullarında değerlendirilmelidir.

Ürün, uygun sistemde bir metal kirliliği kontrol noktası olarak kullanılabilir. Bununla birlikte bütün metal türlerinin veya tüm parçacık boyutlarının kesin olarak ayrılacağı iddia edilmemelidir.

12. Demir Gövde Yapısının Tasarımdaki Görevi

Ürünün gövde malzemesi demir olarak belirtilmiştir. Demir esaslı gövde, mekanik konstrüksiyonun bir parçası olmasının yanı sıra tasarımına bağlı olarak manyetik akının yönlendirilmesinde de rol oynayabilir.

Ferromanyetik gövde malzemeleri, uygun bir manyetik devrede mıknatısların oluşturduğu akının taşınmasına yardımcı olabilir. Bununla birlikte ürünün iç manyetik devre düzeni paylaşılmadığından gövdenin kesin manyetik işlevi ayrıntılı biçimde tanımlanamamaktadır.

Gövdenin dış kısmı görsellerde kırmızı renklidir. Kullanılan boya, kaplama sistemi veya koruyucu işlemin türü bildirilmediğinden belirli bir kaplama teknolojisi veya korozyon dayanımı iddia edilmemelidir.

Demir gövdenin uzun süreli performansı çevre koşullarına ve yüzey korumasına bağlıdır. Özellikle nemli veya aşındırıcı koşullarda kaplama bütünlüğünün ve olası korozyon belirtilerinin düzenli kontrol edilmesi önemlidir.

13. Askılı Montaj Yöntemi ve Taşıyıcı Yerleşimi

Bu neodyum plaka mıknatıs askılı montaj amacıyla hazırlanmıştır. Askılı yerleşimde plaka, uygun bir taşıyıcı konstrüksiyon aracılığıyla belirlenen metal ayırma noktasına sabitlenebilir.

Görsellerde üç paralel bağlantı lama grubunun her iki yönde dışarı uzandığı görülmektedir. Delikli uçlar, bağlantı elemanları kullanılarak mekanik sabitleme yapılmasına imkân veren yapısal özelliklerdir.

Montaj tasarımında plakanın kendi ağırlığı ve çalışma sırasında oluşabilecek ek yükler dikkate alınmalıdır. Ürünün kesin kütlesi ve izin verilen bağlantı yükleri belirtilmediğinden taşıyıcı sistemin dayanımı ayrıca doğrulanmalıdır.

Askı konumunun belirlenmesinde manyetik yüzeyin malzeme akışına uzaklığı önemlidir. Uygulama öncesinde bağlantı geometrisi, bakım erişimi ve çalışma bölgesindeki hareketli ekipmanlarla mekanik uyum kontrol edilmelidir.

14. Askı Lamaları ve Bağlantı Elemanlarının Seçimi

Plaka gövdesine bağlı metal lamalar, ürünün mekanik montajında kullanılan bağlantı elemanlarıdır. Bu lamaların uçlarında bulunan delikler, uygun cıvata veya taşıyıcı bağlantı düzenekleri için kullanılabilir.

Bağlantı deliklerinin çapları ve lamaların kesin kesit ölçüleri bildirilmemiştir. Bu nedenle bağlantı cıvatası boyutu ve kullanılabilir mekanik yük değeri yalnızca görseller üzerinden belirlenmemelidir.

Askı bağlantılarında kullanılacak cıvataların dayanım sınıfı, taşıyıcı malzemesi ve sıkma koşulları uygulama tasarımına göre seçilmelidir. Titreşim veya tekrar eden mekanik hareket varsa gevşemeyi önleyici tedbirler değerlendirilmelidir.

Üç paralel lama grubunun bağlantıları, plakanın güvenli biçimde sabitlenmesi için bir bütün olarak ele alınmalıdır. Bağlantıların hizalanması ve yük aktarımının uygun yapılması, gövde üzerinde istenmeyen mekanik gerilmelerin azaltılmasına yardımcı olabilir.

15. Montaj ve İlk Devreye Alma Sırasında Dikkat Edilecekler

Plaka mıknatıs monte edilmeden önce gövde, askı lamaları ve bağlantı delikleri görsel olarak kontrol edilmelidir. Taşıma sırasında oluşabilecek deformasyonlar ve yüzey hasarları devreye alma öncesinde değerlendirilmelidir.

Askı sistemi kurulurken plakanın hareketli makine elemanlarıyla çarpışmaması sağlanmalıdır. Ayrıca manyetik yüzeyin metal parçacıkları tutmak için uygun konumda bulunması gerekir.

İlk çalıştırmada ürün akışı ve metal parçacıkların manyetik yüzeyle etkileşimi kontrollü olarak gözlemlenebilir. Bu inceleme, montaj konumunun uygulama açısından uygun olup olmadığını değerlendirmeye yardımcı olur.

Manyetik ayırma ekipmanı, bakım ve temizlik işlemleri için erişilebilir bir konuma yerleştirilmelidir. Askılı yapı sökülecekse ürünün ağırlığına uygun kaldırma ve destekleme yöntemleri kullanılmalıdır.

16. AISI 304 Manyetik Yüzey ve Kırmızı Gövde Kaplaması

Ürünün manyetik yüzey malzemesi AISI 304 paslanmaz çelik olarak belirtilmiştir. AISI 304, uygun endüstriyel koşullarda korozyon direnci ve yüzey bütünlüğü bakımından değerlendirilebilen paslanmaz çelik sınıflarındandır.

Manyetik yüzey, ferromanyetik metal parçacıkların tutunabileceği temas bölgesini oluşturur. Yüzeyin düzgün ve hasarsız durumda tutulması, temizlik işlemlerinin uygulanabilmesi bakımından önemlidir.

Dış gövde görsellerde kırmızı bir kaplamayla korunmuş görünmektedir. Ancak kaplama türü belirtilmediğinden elektrostatik toz boya, yaş boya veya başka bir yüzey işlemi kesin olarak tanımlanmamalıdır.

Kırmızı gövde yüzeyi ile AISI 304 manyetik yüzeyin farklı malzemeler veya farklı yüzey işlemleriyle oluşturulmuş olması mümkündür. Buna ilişkin kesin imalat ayrıntıları bulunmadığından malzeme bilgileri kullanıcının doğruladığı kapsamla sınırlı tutulmalıdır.

17. 80°C Maksimum Çalışma Sıcaklığı

Neodyum plaka mıknatısın maksimum çalışma sıcaklığı 80°C olarak doğrulanmıştır. Ürünün kullanılacağı üretim bölgesindeki normal ve olası en yüksek sıcaklık değerleri bu sınırla karşılaştırılmalıdır.

Neodyum mıknatısların manyetik özellikleri sıcaklık artışına duyarlıdır. Uygun olmayan yüksek sıcaklık koşulları manyetik performansın azalmasına ve bazı durumlarda geri dönüşü olmayan mıknatıslanma kayıplarına neden olabilir.

Şeker üretim tesislerinde farklı üretim aşamaları farklı sıcaklık koşullarına sahip olabilir. Bu ürünün 80°C üzerindeki proses bölgelerinde güvenle kullanılabileceği varsayılmamalıdır.

Sıcaklık değerlendirmesinde yalnızca ortam havası değil, ürünle temas eden malzemenin ve yakın ekipmanların sıcaklığı da dikkate alınmalıdır. Gerçek işletme koşulları doğrulandığında mıknatısın termal açıdan uygunluğu daha güvenilir biçimde belirlenebilir.

18. Manyetik Tutma Performansını Etkileyen Faktörler

Plaka mıknatısın tutma performansını etkileyen temel faktörlerden biri metal parçacığın manyetik yüzeye uzaklığıdır. Mesafe arttıkça manyetik kuvvet değiştiğinden uygulamada plakanın doğru konumlandırılması önemlidir.

Ferromanyetik parçacığın malzeme türü, şekli ve büyüklüğü de tutma davranışını etkiler. Aynı uzaklıkta bulunan iki farklı metal parçasının manyetik kuvvete tepkisi birbirinden farklı olabilir.

Ürünün 4500 Gauss manyetik alan değeri, sistemin temel teknik bilgilerinden biridir. Ancak bu değer belirli bir çekim mesafesini, kilogram cinsinden taşıma kuvvetini veya sabit bir ayırma verimini doğrudan ifade etmez.

Ürün akışının hızı, malzeme tabakasının kalınlığı ve metal parçacıkların hareket yönü de performansı etkileyebilir. Gerçek uygulama testleri, plakanın uygun montaj konumunu ve manyetik ayırma davranışını değerlendirmek için kullanılabilir.

19. Manyetik Plakanın Yerleşimi ve Kullanılacak Ürün Adedi

Belirli bir üretim hattında kullanılacak plaka mıknatıs sayısı, geçiş alanının boyutuna ve prosesin gereksinimlerine göre belirlenmelidir. Tek bir plaka bazı uygulamalarda yeterli olabilirken farklı genişlikteki sistemlerde ek manyetik ayırıcılar gerekebilir.

650x475x55 mm olarak belirtilen ürün ölçüsü, yerleşim planında dikkate alınacak temel geometrik bilgidir. Ancak etkin manyetik tutma yüzeyinin tam ölçüsü ve çekim alanının dağılımı ayrıca doğrulanmalıdır.

Birden fazla plaka kullanılması planlanırsa ürünlerin birbirine göre konumu ve mekanik bağlantıları birlikte değerlendirilmelidir. Manyetik alanların etkileşimi ve bakım sırasında oluşabilecek çekim kuvvetleri de tasarım açısından önem taşır.

Ereğli Şeker için üretilen bu plakanın hangi sayıda ve hangi yerleşimle kullanılacağı belirtilmemiştir. Bu nedenle çoklu sistem tasarımına ilişkin bilgiler, mevcut ürünün kesin kurulum özelliği olarak sunulmamalıdır.

20. Şeker Fabrikalarında Ferromanyetik Metal Kirliliği Kontrolü

Şeker üretim tesislerinde yabancı madde kontrolü, ürün kalitesi ve proses ekipmanlarının korunması bakımından önem taşıyabilir. Neodyum plaka mıknatıs bu süreçte ferromanyetik metal parçacıklarının tutulmasına yardımcı olan ekipmanlardan biridir.

Üretim hatlarında bulunan bazı bağlantı elemanları ve mekanik parçalar zaman içerisinde aşınabilir. Bu aşınmadan kaynaklanan uygun ferromanyetik parçacıklar manyetik plaka tarafından tutulabilecek kirleticiler arasında yer alabilir.

Metal kirliliği kontrolü yalnızca manyetik ayırıcı kullanımıyla sınırlı olmamalıdır. Manyetik olmayan metal parçacıkların veya diğer yabancı maddelerin kontrolü için farklı yöntemler ve ekipmanlar gerekebilir.

Manyetik yüzeyde biriken metal parçacıkların miktarı düzenli olarak gözlemlenebilir. Birikimin anormal düzeyde artması, üretim hattında metal aşınması veya başka bir kirlenme kaynağı bulunduğunu araştırmayı gerektirebilir.

21. Üretim Makineleri ve Transfer Ekipmanlarıyla Birlikte Kullanım

Şeker üretim tesislerinde farklı ürün transfer ekipmanları kullanılmaktadır. Askılı neodyum plaka mıknatıs, uygun bir mekanik yerleşim sağlandığında bu sistemlerin ferromanyetik partikül kontrol aşamalarında değerlendirilebilir.

Manyetik ayırıcının görevi, metal parçacıkların üretim akışıyla taşınmasını azaltmaktır. Bu amaçla plaka, metal parçacıkların manyetik alanla yeterli etkileşim sağlayabileceği bir konuma yerleştirilmelidir.

Plakanın bağlı bulunduğu ekipmanın titreşimi veya hareketi, bağlantı tasarımını etkileyebilir. Bu nedenle askı lamaları ve taşıyıcı konstrüksiyon çalışma ortamındaki mekanik koşullara göre değerlendirilmelidir.

Ürünün hangi makine veya transfer ekipmanında kullanılacağı kesin olarak bildirilmemiştir. Bu nedenle belirli bir konveyör, silo, elevatör veya başka bir ekipmanla doğrudan uyumluluk iddiasında bulunulmamalıdır.

22. Diğer Endüstriyel Manyetik Ayırma Uygulamaları

Neodyum plaka mıknatıslar, şeker üretimi dışında da ferromanyetik metal parçacıklarının kontrol edilmesi istenen çeşitli endüstriyel uygulamalarda kullanılabilir. Bu kullanım, ürünün ve prosesin teknik koşullarına bağlıdır.

Dökme malzeme taşınan sistemlerde, uygun askı ve taşıyıcı düzeneklerle plaka tipi manyetik ayırıcılar değerlendirilebilir. Ancak her prosesin malzeme akışı, ürün tabakası ve montaj mesafesi farklılık gösterebilir.

Gıda dışındaki endüstriyel hatlarda kullanılacak plaka mıknatıs için de sıcaklık ve mekanik bağlantı sınırlarının kontrol edilmesi gerekir. Manyetik ayırma performansı yalnızca sektör adına göre değil, gerçek metal parçacıklar ve mesafeler üzerinden değerlendirilmelidir.

Ereğli Şeker için özel üretilen bu model, belirli ölçü ve teknik özelliklere sahiptir. Farklı sektörler için kullanılacak varyasyonlarda ölçü, manyetik alan ve askı sistemi tasarımının ayrıca belirlenmesi gerekebilir.

23. İş Güvenliği ve Manyetik Plaka Kullanım Sınırları

N35 neodyum mıknatıslar güçlü manyetik alan oluşturabilen kalıcı mıknatıs malzemeleridir. Bu nedenle plakanın yakınında bulunan ferromanyetik aletler ve parçalar beklenmedik şekilde mıknatısa çekilebilir.

Bakım ve montaj sırasında el sıkışması veya kontrolsüz metal hareketi risklerine karşı gerekli önlemler alınmalıdır. Özellikle büyük manyetik plakalarla çalışılırken uygun taşıma ve sabitleme yöntemlerinin kullanılması önemlidir.

Manyetik alanlar bazı tıbbi implantlar ve manyetik alana duyarlı cihazlar açısından risk oluşturabilir. Çalışma bölgesindeki personelin uygun şekilde bilgilendirilmesi ve gerekli uyarıların bulunması gerekir.

Plakanın doğrulanmış kaldırma kapasitesi veya yük tutma sınırı bulunmamaktadır. Bu nedenle ürün, ayrıca tasarlanıp test edilmiş bir kaldırma sistemi olmadan yük kaldırmak veya insan üzerinde asılı yük taşımak amacıyla kullanılmamalıdır.

24. Elektrik Gerektirmeyen Kalıcı Manyetik Çalışma Sistemi

650x475x55 mm neodyum plaka mıknatıs kalıcı mıknatıslarla manyetik alan oluşturur. Bu nedenle normal manyetik ayırma işlevi için sürekli elektrik beslemesine ihtiyaç duymaz.

N35 neodyum mıknatıslar, uygun sıcaklık ve kullanım koşullarında manyetik özelliklerini koruyabilen malzemelerdir. Bununla birlikte sıcaklık sınırlarının aşılması veya manyetik sistemin fiziksel zarar görmesi performansı olumsuz etkileyebilir.

Elektrik gerektirmeyen manyetik ayırma, plakanın enerji bağlantısına bağımlı olmadan metal parçacıkları çekebilmesi anlamına gelir. Ancak plakanın bulunduğu transfer sisteminin motor, konveyör veya diğer ekipmanları elektrik kullanmaya devam edebilir.

Kalıcı manyetik sistemin kullanılması, ürünün bakım gerektirmediği anlamına gelmez. Manyetik yüzeyde biriken kirleticilerin düzenli temizlenmesi ve mekanik bağlantıların kontrol edilmesi gerekir.

25. Titreşim ve Mekanik Çalışma Koşulları

Askılı plaka mıknatısın kullanıldığı üretim ortamında titreşim veya tekrarlı mekanik hareketler bulunabilir. Bu etkiler, taşıyıcı konstrüksiyonun ve bağlantı elemanlarının dayanım değerlendirmesinde dikkate alınmalıdır.

Üç paralel bağlantı lama grubu, plakanın askı sistemine mekanik olarak bağlanması için kullanılan yapısal elemanlardır. Ancak ürünün kütlesi ve izin verilen mekanik yük sınırları belirtilmediğinden bağlantı güvenliği ayrıca hesaplanmalıdır.

Üretim ekipmanlarının oluşturduğu titreşimler zamanla cıvata bağlantılarını veya yüzey kaplamasını etkileyebilir. Bu nedenle periyodik bakım sırasında gevşeme, deformasyon ve korozyon belirtilerinin kontrol edilmesi önerilir.

Gövde ve bağlantı elemanlarının çalışma performansı, malzeme kalitesi kadar montaj yöntemine de bağlıdır. Uygun olmayan askı düzenekleri, plaka üzerinde eğilme veya bağlantı noktalarında aşırı zorlanma oluşturabilir.

26. 4500 Gauss Manyetik Alanın Teknik Değerlendirilmesi

Ürünün manyetik alan değeri 4500 Gauss olarak belirtilmiştir. Manyetik akı yoğunluğu birimleri açısından bu değer 0,45 Tesla’ya eşdeğerdir.

Manyetik alan ölçümü yapılırken ölçüm noktası, sensör yönü ve kullanılan cihaz önemlidir. Bir plakanın farklı yüzey bölgelerinde manyetik alan dağılımı aynı olmayabileceğinden tek bir Gauss değeri bütün yüzeyi tanımlamayabilir.

N35 neodyum mıknatısların oluşturduğu manyetik alan, iç yerleşim ve demir esaslı gövde tasarımıyla birlikte değerlendirilmelidir. Bu nedenle mıknatıs malzemesinin kalite sınıfı ile plakanın dış yüzeyinde ölçülen alan birbirinden ayrı teknik bilgilerdir.

4500 Gauss değeri belirli bir yakalama mesafesi veya sabit bir metal ayırma oranı garantisi değildir. Gerçek performans, metalin türü ve büyüklüğü, ürün tabakasının kalınlığı ve plaka ile metal arasındaki mesafe dikkate alınarak değerlendirilmelidir.

27. Doğru Neodyum Plaka Mıknatıs Seçimi İçin Gerekli Bilgiler

Neodyum plaka mıknatıs seçimi yapılırken öncelikle kullanılacak ekipmanın boyutları ve metal ayırma noktasının geometrisi belirlenmelidir. Bu ürünün 650x475x55 mm ölçüsü ve askılı montaj yapısı, mekanik uyumluluk değerlendirmesinde temel bilgilerdir.

Ferromanyetik kirleticilerin türü, boyutu ve beklenen miktarı manyetik sistem seçiminde önemlidir. Plakanın 4500 Gauss manyetik alanı ve N35 neodyum kalitesi bu bilgilerle birlikte değerlendirilmelidir.

Üretim hattındaki malzeme sıcaklığı, akış hızı ve plaka ile malzeme arasındaki uzaklık da seçim sürecini etkiler. Özellikle maksimum 80°C çalışma sıcaklığına uyulması ve gerçek uygulamada yeterli tutma performansının doğrulanması gerekir.

Bağlantı deliklerinin ölçüleri, plakanın kütlesi ve kırmızı kaplamanın türü henüz belirtilmemiştir. Nihai montaj tasarımı yapılırken bu bilgilerin tamamlanması, mekanik güvenlik ve uzun süreli kullanım açısından önemlidir.

28. 650x475x55 mm Şeker Üretim Hattı Neodyum Plaka Mıknatısın Genel Değerlendirmesi

650x475x55 mm neodyum plaka mıknatıs, şeker üretim tesislerinde uygun hammadde ve ürün transfer hatlarında ferromanyetik metal kirliliğinin kontrol edilmesine yardımcı olmak amacıyla tasarlanmış askılı tip manyetik ayırıcıdır. Ürün, Magneteksan tarafından Ereğli Şeker için özel olarak üretilmiştir.

N35 kalite neodyum mıknatıs ve 4500 Gauss manyetik alan değeri, sistemin temel manyetik özellikleridir. Demir gövde ve AISI 304 paslanmaz çelik manyetik yüzey, ürünün doğrulanmış malzeme yapısını oluşturur.

Üç paralel metal bağlantı lama grubu ve delikli uçlar, askılı montajın mekanik özellikleri arasında yer alır. Manuel temizleme ve maksimum 80°C çalışma sıcaklığı da ürünün işletme koşulları açısından önemli verilerdir.

Bu neodyum plaka mıknatıs, uygun şekilde konumlandırıldığında ferromanyetik yabancı maddelerin tutulmasına yardımcı olabilecek bir endüstriyel çözümdür. Doğru montaj, manyetik mesafe kontrolü, düzenli temizlik ve uygulama testleriyle şeker üretim hatlarındaki metal kirliliği kontrolüne katkıda bulunabilir.
