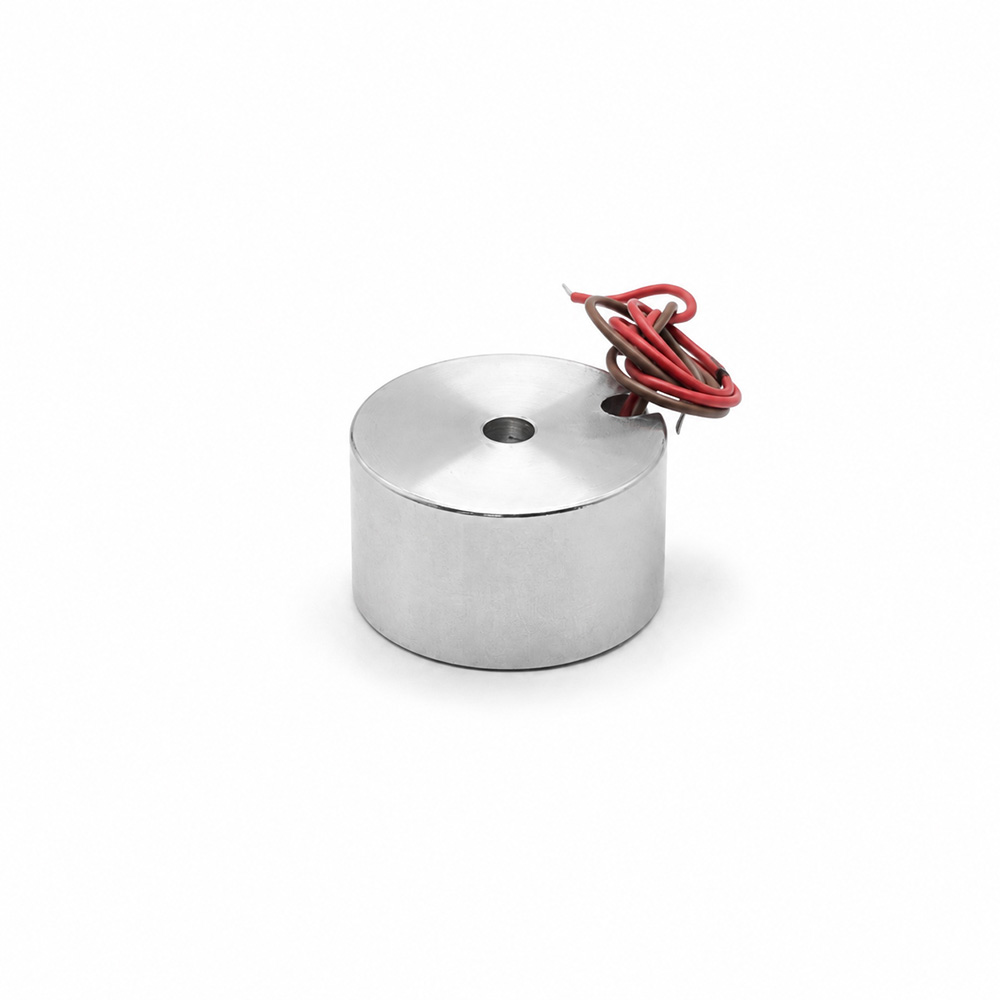

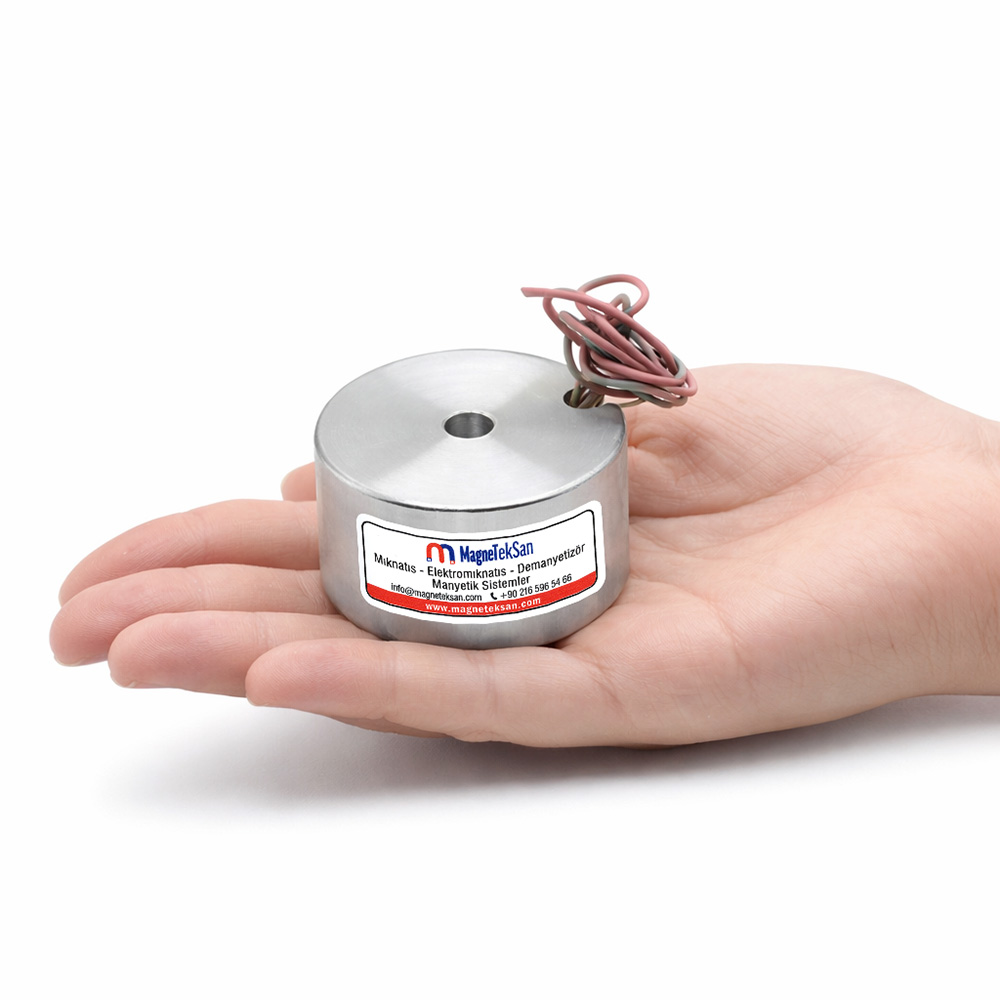

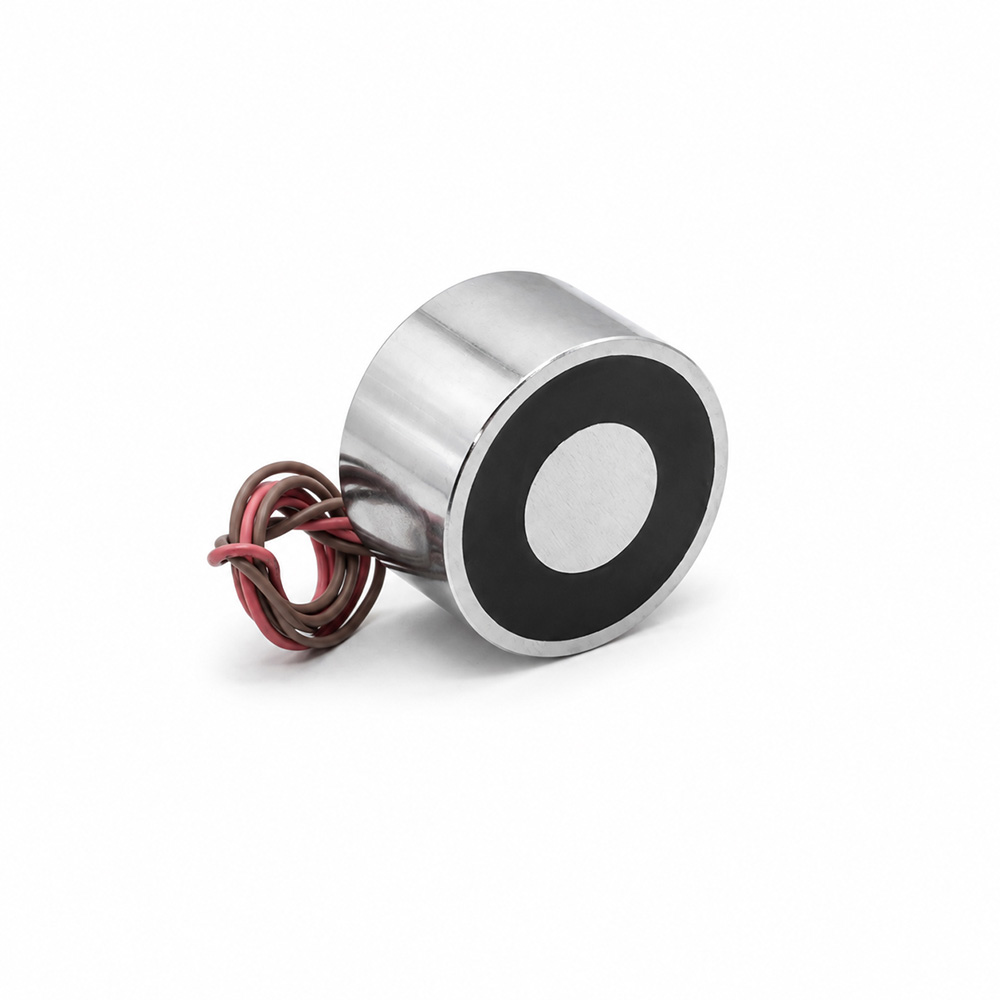

Montaj Paleti Parça Sabitleme Elektromıknatısı – Ø50×29 mm 24V 8W

Montaj Paleti Parça Sabitleme Elektromıknatısı, otomatik üretim ve montaj hatlarında ferromanyetik iş parçalarının taşıma veya montaj paleti üzerinde belirli bir konumda tutulmasına yardımcı olan Ø50×29 mm, 24V DC, 8W elektropermanent manyetik tutucudur. Standart elektromıknatıslardan farklı çalışma prensibine sahip olan ürün, elektrik enerjisi uygulanmadığında manyetik tutma özelliğini korur; 24V DC elektriksel komut uygulandığında parçanın serbest bırakılmasını sağlar. M8 dişi bağlantısı sayesinde uygun fikstür ve otomasyon ekipmanlarına mekanik olarak entegre edilebilir. Ürünün 500 N / 50 kg nominal tutma değeri, ideal temas koşullarını ifade eder; gerçek tutma performansı parçanın malzemesi, kalınlığı, yüzey düzgünlüğü, temas alanı ve hava boşluğuna göre değişebilir.

Teknik Özellik	Değer
Ürün Tipi	Elektropermanent Elektromıknatıs
Ana Kullanım	Montaj Paletinde Parça Sabitleme
Çap	Ø50 mm
Yükseklik	29 mm
Çalışma Gerilimi	24V DC
Elektriksel Güç	8W
Bağlantı	M8 Dişi
Nominal Tutma Değeri	500 N / 50 kg
Hedef Malzeme	Ferromanyetik Demir / Çelik
Çalışma Mantığı	Enerjisiz Tutma / Enerjiyle Bırakma

Montaj Paleti Parça Sabitleme Elektromıknatısı Nedir?

Montaj Paleti Parça Sabitleme Elektromıknatısı, otomatik üretim hatlarında demir ve uygun çelik esaslı iş parçalarının bir taşıma paleti, fikstür veya çalışma tablası üzerinde manyetik olarak tutulmasına yardımcı olan kompakt elektropermanent mıknatıstır.

Ürünün temel özelliği, parçayı tutmak için sürekli elektrik enerjisine ihtiyaç duymamasıdır.

---

Elektropermanent Elektromıknatıs Nedir?

Elektropermanent sistem, kalıcı mıknatıs ile elektriksel kontrolün birlikte kullanıldığı manyetik tutma prensibidir.

Bu modelde:

Elektrik Yok → Parça Tutulur
24V DC Komut → Parça Bırakılır

Bu çalışma şekli özellikle parçanın proses boyunca uzun süre sabit tutulduğu uygulamalarda avantaj sağlayabilir.

---

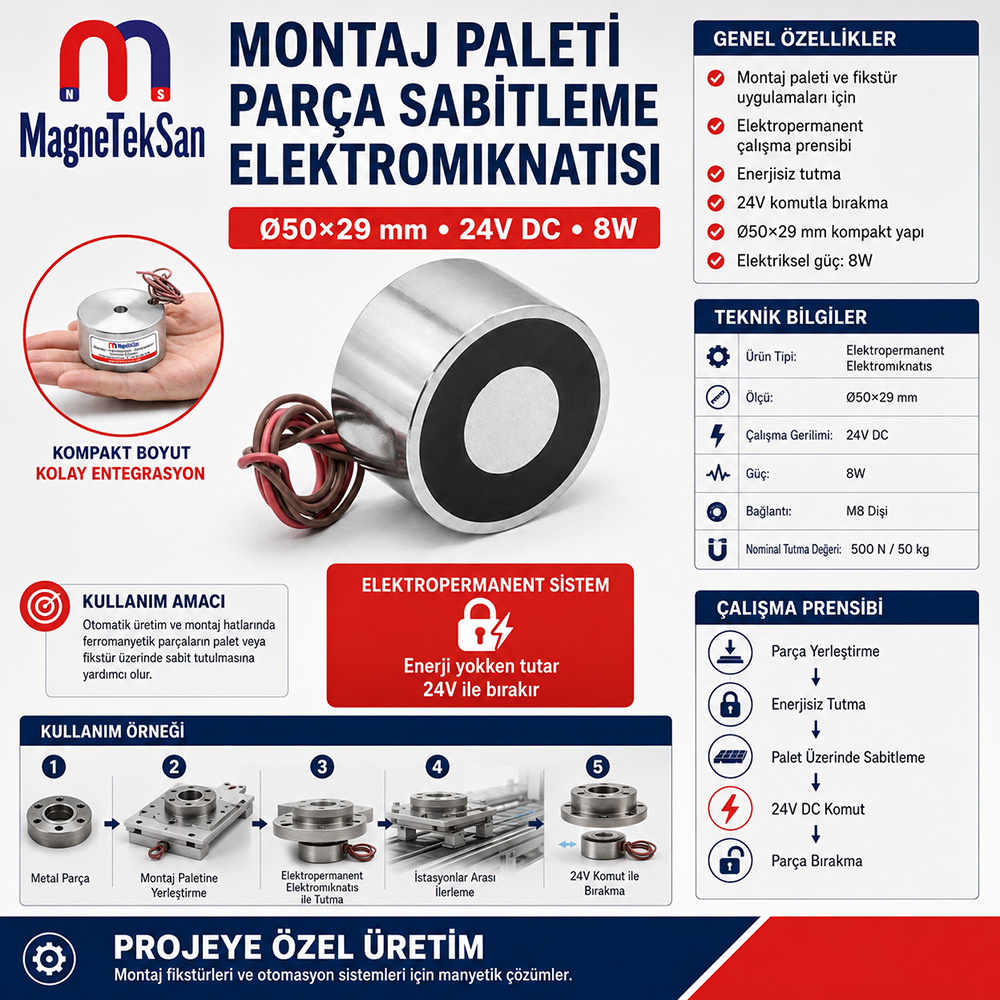

Montaj Paletinde Nasıl Kullanılır?

Örnek proses:

Ferromanyetik İş Parçası
↓
Montaj / Taşıma Paletine Yerleştirme
↓
Elektropermanent Mıknatıs Parçayı Tutar
↓
Palet Üretim İstasyonları Arasında İlerler
↓
Montaj / İşlem Tamamlanır
↓
24V DC Bırakma Komutu
↓
Parça Serbest Bırakılır

---

Neden Montaj Paletinde Manyetik Sabitleme Kullanılır?

Üretim paletlerinde iş parçalarının;

• belirli konumda tutulması,
• proses boyunca hareketinin sınırlandırılması,
• istasyonlar arasında aynı referans konumunda taşınması

gerekebilir.

Uygun ferromanyetik parçalar mekanik sıkıştırma elemanlarına alternatif veya yardımcı olarak manyetik şekilde sabitlenebilir.

---

Enerji Kesilirse Parça Düşer mi?

Bu modelin çalışma mantığı klasik elektromıknatıstan farklıdır.

Normal durumda elektrik enerjisi olmadan manyetik tutma devam eder.

Dolayısıyla elektrik kesintisi tek başına mıknatısın manyetik tutmasını ortadan kaldırmaz.

Ancak sistem tasarımında gerçek parçanın ağırlığı, yüzey durumu, hareket ivmeleri ve güvenlik gereksinimleri ayrıca değerlendirilmelidir.

---

Parçayı Bırakmak İçin Ne Yapılır?

Parçanın bırakılması için ürüne uygun 24V DC elektriksel komut uygulanır.

Bu komut manyetik tutma durumunu değiştirerek parçanın serbest bırakılmasını sağlar.

Kontrol şekli otomasyon sistemine göre;

• PLC,
• röle,
• kontrol kartı,
• özel makine kontrol sistemi

üzerinden tasarlanabilir.

---

Sürekli 24V Verilir mi?

Ürünün temel fonksiyonu enerjisiz tutma ve elektriksel komutla bırakma prensibidir.

Elektriksel sürme süresi ve kontrol şekli uygulamaya ve ürünün üretici çalışma şartlarına uygun şekilde belirlenmelidir.

Doğrulanmış çalışma periyodu bulunmadan sürekli enerji altında kullanım hakkında kesin değer verilmemelidir.

---

24V DC Ne Anlama Gelir?

Elektromıknatısın elektriksel kontrolü 24 Volt doğru akım ile gerçekleştirilir.

Endüstriyel otomasyon sistemlerinde 24V DC yaygın bir kontrol gerilimidir.

Bağlantı yapılırken doğru gerilim ve uygun kontrol devresi kullanılmalıdır.

---

8W Güç Ne Anlama Gelir?

8W, ürünün elektriksel güç değeridir.

Bu değer tutma kapasitesi değildir.

Yani:

8W = 8 kg taşıma kapasitesi

şeklinde yorumlanmamalıdır.

---

500 N / 50 kg Tutma Değeri Ne Anlama Gelir?

Ürünün belirtilen nominal tutma değeri:

500 N / yaklaşık 50 kgf

seviyesindedir.

Ancak bu değer ideal test şartlarındaki nominal manyetik tutma değeridir.

Ürünün gerçek bir uygulamada güvenli şekilde 50 kg yük taşıdığı anlamına gelmez.

---

Gerçek Tutma Kuvvetini Neler Etkiler?

Tutma performansını özellikle;

• parçanın malzemesi,
• metal kalınlığı,
• yüzey düzgünlüğü,
• manyetik temas alanı,
• yüzey kaplaması,
• boya,
• pas,
• hava boşluğu,
• parçanın geometrisi

etkileyebilir.

Bu nedenle gerçek parçayla uygulama testi yapılması önerilir.

---

Hava Boşluğu Neden Önemlidir?

Mıknatısın çalışma yüzeyi ile metal parça arasında mesafe oluştuğunda manyetik tutma kuvveti azalır.

Örneğin;

• boya,
• plastik kaplama,
• kir,
• pas,
• yüzey eğriliği

etkin hava boşluğu oluşturabilir.

En yüksek tutma performansı düzgün ve doğrudan metal temasında elde edilir.

---

İnce Saclarda Kullanılabilir mi?

Ferromanyetik ince saclarda manyetik çekim oluşabilir.

Ancak metal kalınlığı azaldıkça manyetik devrenin taşıyabileceği manyetik akı da sınırlanabileceği için nominal tutma değerine ulaşılamayabilir.

Bu nedenle ince sac uygulamalarında gerçek parçayla test yapılmalıdır.

---

Yuvarlak veya Eğri Parçalarda Kullanılır mı?

Kullanılabilirliği temas geometrisine bağlıdır.

Ürünün düz manyetik çalışma yüzeyi ile parçanın yalnızca küçük bir bölümü temas ederse tutma kuvveti azalabilir.

Düz ve yeterli temas yüzeyine sahip ferromanyetik parçalar daha uygun çalışma koşulu sağlar.

---

Hangi Malzemeleri Tutar?

Ürün temel olarak;

• demir,
• düşük karbonlu çelik,
• uygun ferromanyetik çelikler

üzerinde manyetik tutma oluşturur.

---

Alüminyum Parçaları Tutar mı?

Hayır.

Alüminyum ferromanyetik değildir ve bu elektromıknatıs tarafından çelik gibi tutulmaz.

---

Bakır veya Pirinç Parçaları Tutar mı?

Hayır.

Bakır ve pirinç standart koşullarda ferromanyetik değildir.

---

Paslanmaz Çeliği Tutar mı?

Paslanmaz çeliklerin manyetik davranışı kalite ve üretim yöntemine göre değişir.

Bazı paslanmaz çelikler güçlü şekilde manyetik olabilirken bazıları çok düşük manyetik tepki gösterebilir.

Bu nedenle tüm paslanmaz çelik parçalar için tutma garantisi verilmemelidir.

---

Otomasyon Sistemine Entegre Edilebilir mi?

Evet.

Kompakt Ø50×29 mm yapısı ve M8 dişi mekanik bağlantısı sayesinde uygun;

• otomasyon fikstürleri,
• montaj paletleri,
• taşıma aparatları,
• özel makineler

içerisinde kullanılabilir.

Mekanik yerleşim uygulamanın yüklerine göre tasarlanmalıdır.

---

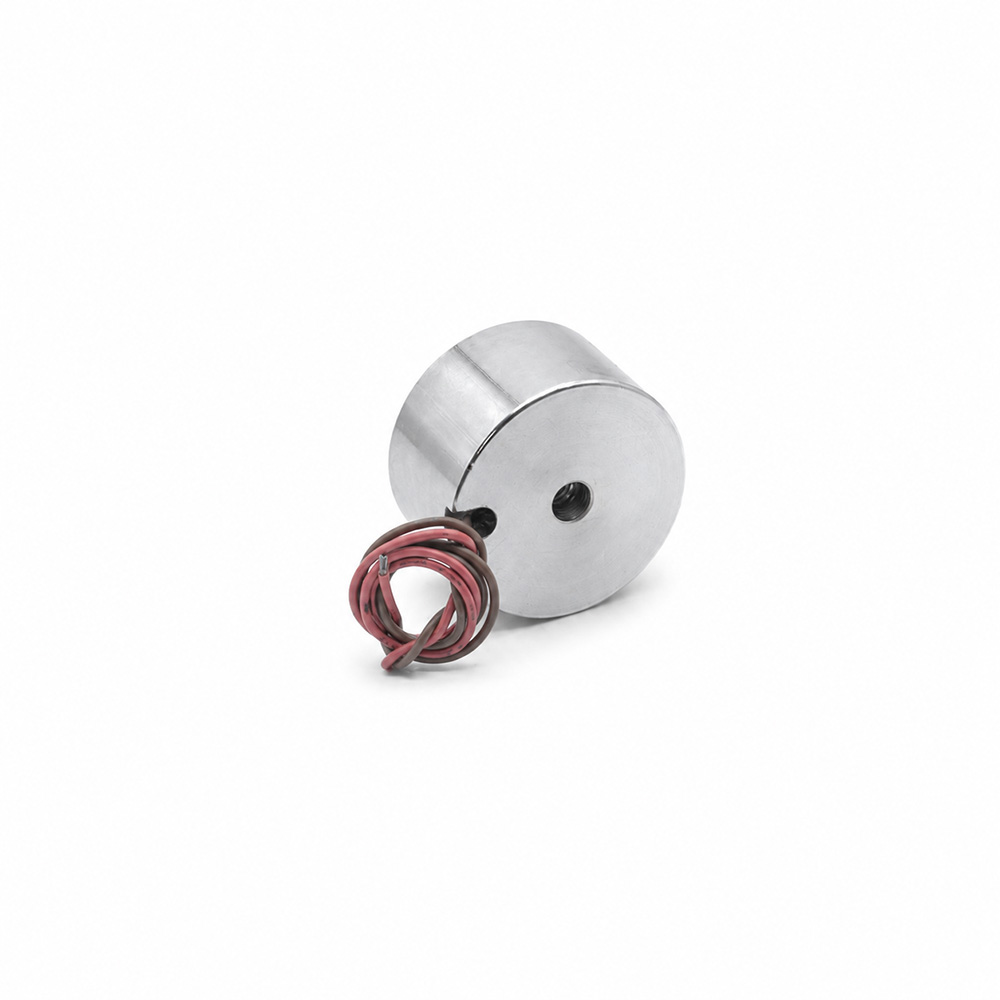

M8 Dişi Bağlantı Ne İçin Kullanılır?

M8 dişi bağlantı, elektromıknatısın taşıyıcı fikstüre veya mekanik konstrüksiyona sabitlenmesine yardımcı olur.

Bağlantı tasarlanırken mıknatıs gövdesine zarar verecek aşırı sıkma veya uygunsuz bağlantı uygulanmamalıdır.

---

Bir Palete Birden Fazla Elektromıknatıs Takılabilir mi?

Evet, uygulamanın gerektirdiği durumlarda birden fazla manyetik tutucu kullanılabilir.

Örneğin büyük veya uzun bir parçanın farklı noktalarından sabitlenmesi gerekebilir.

Ancak mıknatıs sayısı ve yerleşimi;

• parça geometrisi,
• ağırlık merkezi,
• proses kuvvetleri,
• istenen tutma davranışı

dikkate alınarak belirlenmelidir.

---

Hareketli Paletlerde Kullanılabilir mi?

Uygun mühendislik hesabı yapıldığında değerlendirilebilir.

Ancak paletin;

• hızlanması,
• yavaşlaması,
• titreşimi,
• ani duruşları,
• yön değiştirmesi

mıknatısa etki eden dinamik kuvvetleri artırabilir.

Bu nedenle yalnızca statik nominal tutma değerine bakılarak hareketli sistem tasarlanmamalıdır.

---

Dikey Yüzeyde Kullanılabilir mi?

Dikey kullanımda yük mıknatıs yüzeyinden kayma yönünde kuvvet oluşturabilir.

Manyetik çekme kuvveti ile kaymaya karşı tutma kapasitesi aynı şey değildir.

Bu nedenle dikey veya yan yüzey uygulamalarında ayrıca güvenlik değerlendirmesi yapılmalıdır.

---

Tavan Tipi Askıda Yük Taşımak İçin Kullanılır mı?

Ürün bir vinç veya insan üstü yük kaldırma güvenlik ekipmanı olarak değerlendirilmemelidir.

Askıda yük taşıma gibi güvenlik açısından kritik uygulamalar ayrı mühendislik ve emniyet sistemleri gerektirir.

---

Montaj Fikstürlerinde Kullanılabilir mi?

Evet.

Özellikle uygun ferromanyetik parçaların;

• pozisyonunun korunması,
• montaj sırasında sabitlenmesi,
• otomatik istasyonlar arasında taşınması

gereken fikstürlerde değerlendirilebilir.

Ancak ürün sayfasının ana kullanım konumlandırması montaj paleti parça sabitleme olarak korunmalıdır.

---

Mekanik Sıkıştırma Aparatlarının Yerine Geçer mi?

Bazı uygulamalarda manyetik tutma mekanik kelepçe veya sıkıştırma sistemlerine alternatif olabilir.

Ancak her uygulamada mekanik sabitlemenin doğrudan yerine geçeceği varsayılmamalıdır.

Proses kuvvetleri ve güvenlik gereksinimleri değerlendirilmelidir.

---

Parçanın Pozisyonunu Hassas Şekilde Belirler mi?

Elektromıknatıs parçayı manyetik olarak tutmaya yardımcı olur ancak tek başına hassas mekanik referanslama sistemi değildir.

Hassas pozisyon gerekiyorsa;

• pim,
• dayama,
• yuva,
• mekanik referans yüzeyi

gibi konumlandırma elemanlarıyla birlikte kullanılabilir.

---

Bakımı Nasıl Yapılır?

Periyodik olarak;

• manyetik çalışma yüzeyi,
• elektrik kabloları,
• mekanik bağlantı,
• M8 bağlantı noktası

kontrol edilmelidir.

Manyetik yüzeyde metal talaşı veya yabancı parçaların birikmesine izin verilmemelidir.

---

Manyetik Yüzey Temiz Olmalı mı?

Evet.

Manyetik yüzey ile iş parçası arasına giren;

• metal talaşı,
• kir,
• boya kalıntısı,
• başka parçalar

etkin temas alanını azaltabilir.

Bu nedenle temas yüzeyi düzenli olarak kontrol edilmelidir.

---

Özel Uygulamalar İçin Kullanılabilir mi?

Evet.

Ürünün kullanım uygunluğu;

• parça geometrisi,
• parça ağırlığı,
• yüzey alanı,
• proses hareketi,
• çalışma yönü,
• otomasyon mantığı

gibi parametrelere göre değerlendirilmelidir.

Gerekli durumlarda uygulamaya özel çoklu elektromıknatıs fikstürleri tasarlanabilir.
