Kalite Kontrol Fikstürü Elektromıknatıs – Ø25×29 mm 24V 7,5W

Ø25×29 mm 24V 7,5W Kompakt Elektromıknatıs

Kalite Kontrol Fikstürü Elektromıknatıs, küçük ferromanyetik parçaların test, ölçüm veya kontrol işlemi sırasında belirli bir konumda tutulmasına yardımcı olmak amacıyla kullanılabilecek kompakt bir elektromanyetik tutucudur.

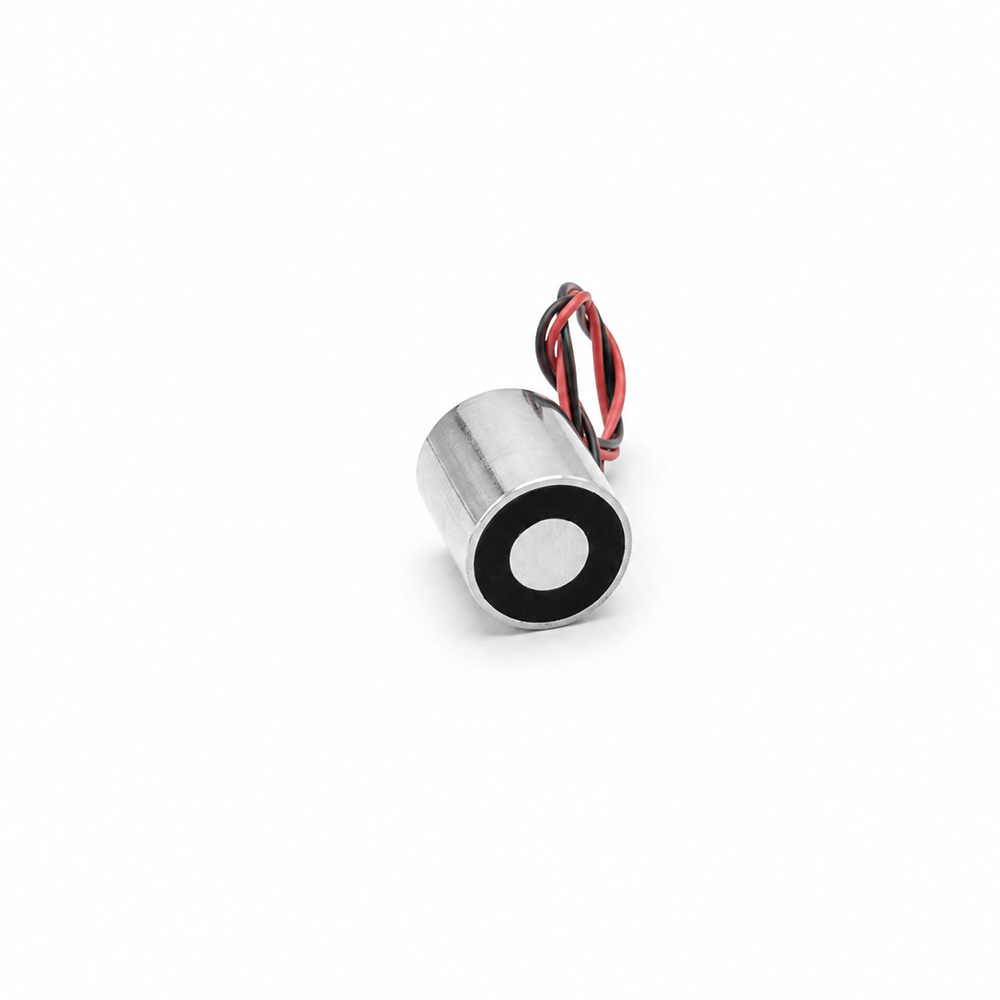

Ürün Ø25 mm çap ve 29 mm yükseklik ölçülerine sahiptir. Küçük gövde yapısı, geniş endüstriyel kaldırma elektromıknatıslarının kullanılamayacağı dar makine ve fikstür alanlarına entegrasyonu kolaylaştırır.

Elektromıknatıs 24V DC gerilim ve 7,5W elektriksel güç ile çalışır. Uygun elektrik kontrolü sağlandığında manyetik etkinin açılıp kapatılabilmesi, parçanın otomasyon çevrimi içerisinde kontrollü olarak tutulmasına ve bırakılmasına imkân verir. Elektromıknatısların elektrikle kontrollü tutma-bırakma prensibi, otomasyon uygulamalarındaki temel avantajlarından biridir.

Bu özellik özellikle ölçüm sırasında parçanın hareket etmemesi, kamera veya sensör önünde aynı referans noktasında tutulması ve kontrol tamamlandıktan sonra parçanın serbest bırakılması gereken uygulamalarda değerlendirilebilir.

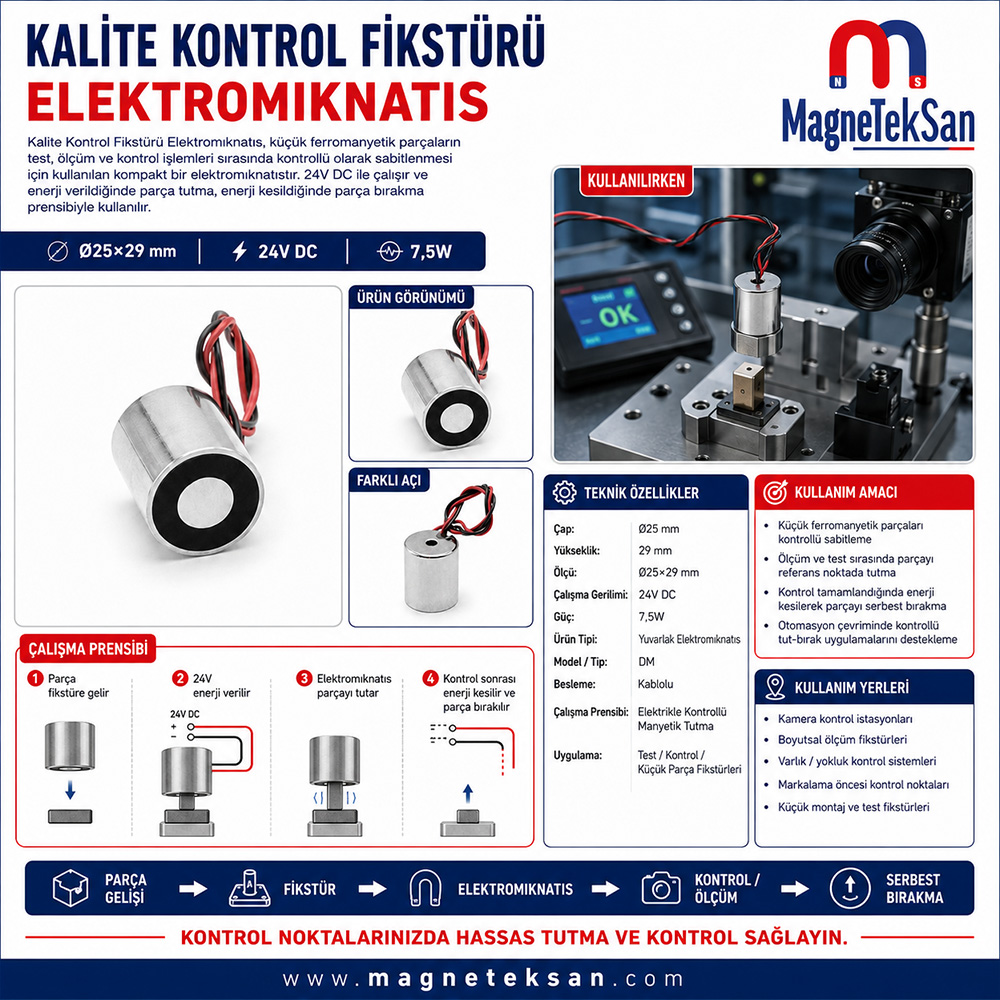

Çalışma Prensibi

Elektromıknatısa 24V DC enerji uygulandığında bobin içerisinde manyetik alan oluşur ve uygun ferromanyetik parça çalışma yüzeyine çekilerek tutulabilir.

Kontrol veya ölçüm işlemi tamamlandıktan sonra enerji kesilerek manyetik tutma etkisi kaldırılır ve parçanın serbest bırakılması sağlanabilir.

Örnek çevrim:

Parça Fikstüre Gelir → 24V Enerji Verilir → Parça Tutulur → Kontrol / Ölçüm Yapılır → Enerji Kesilir → Parça Serbest Bırakılır

Kalite Kontrol Fikstürü Elektromıknatıs Nedir?

Kalite Kontrol Fikstürü Elektromıknatıs, küçük demir veya çelik parçaların kontrol ve ölçüm sırasında geçici olarak belirli bir konumda tutulmasına yardımcı olan elektrikle kontrol edilebilir manyetik tutucudur.

Kalıcı mıknatıstan temel farkı, manyetik etkinin elektriksel olarak kontrol edilebilmesidir.

24V enerji verilir → parça tutulur
Enerji kesilir → parça bırakılır

Bu özellik otomatik kontrol çevrimlerinde avantaj sağlar.

---

Kalite Kontrol Fikstüründe Neden Elektromıknatıs Kullanılır?

Seri üretimde küçük metal parçaların;

• kamera ile görüntülenmesi,
• ölçülmesi,
• sensörle kontrol edilmesi,
• markalanması,
• yüzey kontrolünün yapılması,
• montaj öncesi pozisyonunun doğrulanması

gerekebilir.

Parçanın işlem sırasında hareket etmesi ölçüm veya kontrol sonucunu etkileyebilir.

Elektromıknatıs, uygun ferromanyetik parçanın kontrol süresince aynı referans noktasında tutulmasına yardımcı olur.

---

Hangi Kalite Kontrol İşlemlerinde Kullanılabilir?

Uygun fikstür tasarımında;

Kamera Kontrol İstasyonlarında

Küçük çelik parçanın kamera altında belirli konumda tutulması için kullanılabilir.

Boyutsal Ölçüm Fikstürlerinde

Parçanın sensör veya ölçüm cihazı karşısında kaymasını azaltmak amacıyla değerlendirilebilir.

Varlık / Yokluk Kontrolünde

Parça fikstüre geldiğinde manyetik olarak tutulup sensör kontrolü tamamlandıktan sonra serbest bırakılabilir.

Markalama Öncesinde

Küçük metal komponentin lazer, inkjet veya başka bir markalama operasyonu sırasında pozisyonunun korunmasına yardımcı olabilir.

---

Ø25×29 mm Kompakt Ölçünün Avantajı Nedir?

Ürünün yalnızca 25 mm çapında ve 29 mm yüksekliğinde olması, dar makine alanlarında kullanılmasını mümkün kılar.

Bu nedenle büyük elektromıknatısların uygun olmadığı;

• küçük fikstürler,
• masaüstü otomasyon sistemleri,
• kompakt test makineleri,
• sensör kontrol istasyonları,
• özel makine içi dar bölgeler

için değerlendirilebilir.

---

24V DC Kullanılmasının Avantajı Nedir?

24V DC, endüstriyel otomasyon sistemlerinde yaygın kullanılan kontrol gerilimlerinden biridir.

Bu sayede elektromıknatıs uygun elektrik tasarımında;

• PLC çıkışı,
• röle,
• kontaktör,
• sürücü devresi,
• özel kontrol kartı

üzerinden kumanda edilebilir.

Ancak anahtarlama elemanının akım kapasitesi ve bobinden kaynaklanan endüktif gerilim darbelerine karşı koruma, elektrik tasarımında ayrıca değerlendirilmelidir.

---

7,5W Güç Ne Anlama Gelir?

7,5W değeri elektromıknatısın belirtilen elektriksel güç bilgisidir.

Bu değeri çekme kuvvetiyle karıştırmamak gerekir.

Elektromıknatısın gerçek tutma kuvvetini;

• parça malzemesi,
• parça kalınlığı,
• temas alanı,
• yüzey düzgünlüğü,
• hava boşluğu,
• boya veya kaplama,
• çalışma gerilimi

gibi faktörler etkiler. Magneteksan’ın mevcut elektromıknatıs teknik içeriklerinde de gerçek tutma performansının temas koşullarına göre değişebileceği belirtilmektedir.

Bu nedenle sadece “7,5W” değerinden kg cinsinden çekme kapasitesi türetilmemelidir.

---

Hangi Parçaları Tutabilir?

Elektromıknatıs yeterli ferromanyetik özellik gösteren küçük parçalar üzerinde değerlendirilebilir.

Örneğin:

• küçük çelik plakalar,
• sac parçalar,
• çelik diskler,
• pul ve rondelalar,
• çelik klipsler,
• küçük pres parçaları,
• demir esaslı makine komponentleri

uygulamaya bağlı olarak tutulabilir.

Kesin tutma performansı gerçek parça üzerinde test edilmelidir.

---

Alüminyum Parçayı Tutar mı?

Hayır.

Standart bir elektromıknatıs alüminyumu demir veya karbon çeliği gibi tutmaz.

Aynı durum genel olarak:

• bakır,
• pirinç

için de geçerlidir.

Parçanın yalnızca metal olması yeterli değildir; ferromanyetik özellik göstermesi gerekir.

---

Paslanmaz Çelik Parçaları Tutar mı?

Paslanmaz çeliklerde durum kaliteye göre değişir.

Bazı paslanmaz çelik sınıfları belirgin şekilde manyetik olabilirken bazıları çok düşük manyetik tepki gösterebilir.

Bu nedenle paslanmaz parça kullanılacaksa gerçek numune üzerinde test yapılması daha doğru olur.

---

Elektromıknatıs ile Kalıcı Mıknatıs Arasındaki Fark Nedir?

Kalıcı mıknatıs enerji olmadan sürekli manyetik alan oluşturur.

Elektromıknatıs ise elektrikle kontrol edilir.

Bu nedenle test → tut → kontrol → bırak gibi çevrimlerde elektromıknatıs avantaj sağlayabilir.

---

PLC ile Kontrol Edilebilir mi?

Uygun elektrik devresi üzerinden kontrol edilebilir.

Örneğin:

Sensör Parçayı Görür → PLC Komut Verir → Elektromıknatıs Enerjilenir → Parça Tutulur → Kontrol Tamamlanır → PLC Enerjiyi Keser → Parça Bırakılır

Ancak PLC çıkışına doğrudan bağlanıp bağlanamayacağı kullanılan PLC’nin çıkış kapasitesine göre belirlenmelidir.

Gerekirse araya röle veya uygun anahtarlama devresi kullanılmalıdır.

---

Görüntü İşleme Sistemlerinde Kullanılabilir mi?

Uygun tasarımda evet.

Kamera tabanlı kalite kontrol sistemlerinde parçanın;

• aynı pozisyonda durması,
• kamera açısının değişmemesi,
• kontrol sırasında kaymaması

önemlidir.

Kompakt elektromıknatıs ferromanyetik küçük parçalar için fikstürün bir tutma elemanı olarak kullanılabilir.

Ancak manyetik alanın kullanılan elektronik sensör veya ölçüm ekipmanına etkisi varsa bu durum ayrıca değerlendirilmelidir.

---

Parçayı Taşımak İçin Kullanılabilir mi?

Teknik olarak uygun ferromanyetik parçaları tutabilir; ancak bu ürünü sayfada kaldırma elektromıknatısı olarak konumlandırmak doğru değildir.

Çünkü ürün için doğrulanmış:

• kg cinsinden taşıma kapasitesi,
• güvenlik katsayısı,
• kaldırma sertifikasyonu

verilmemiştir.

Bu sayfanın ana uygulaması küçük parçaların fikstür üzerinde tutulması ve pozisyonlanmasıdır.

---

Güvenlik Kilidi Olarak Kullanılabilir mi?

Ürünün doğrulanmış bir güvenlik kilidi standardı veya emniyet sertifikası verilmediği için personel güvenliği açısından kritik kilitleme elemanı olarak tanımlanmamalıdır.

Makine kapısı, personel koruma kapağı veya kaldırılmış yük gibi güvenlik açısından kritik uygulamalarda uygun sertifikalı mekanik ve elektriksel güvenlik sistemleri kullanılmalıdır.

---

Hava Boşluğu Neden Önemlidir?

Elektromıknatıs ile metal parça arasındaki mesafe arttıkça tutma kuvveti hızla azalabilir.

Özellikle;

• boya,
• kaplama,
• plastik film,
• kir,
• yüzey pürüzü,
• bombelik

iki yüzey arasında boşluk oluşturabilir.

Holding elektromıknatıslarda mümkün olduğunca yüksek yüzey teması tutma performansı açısından önemlidir.

---

Merkez Deliği Ne İçin Kullanılabilir?

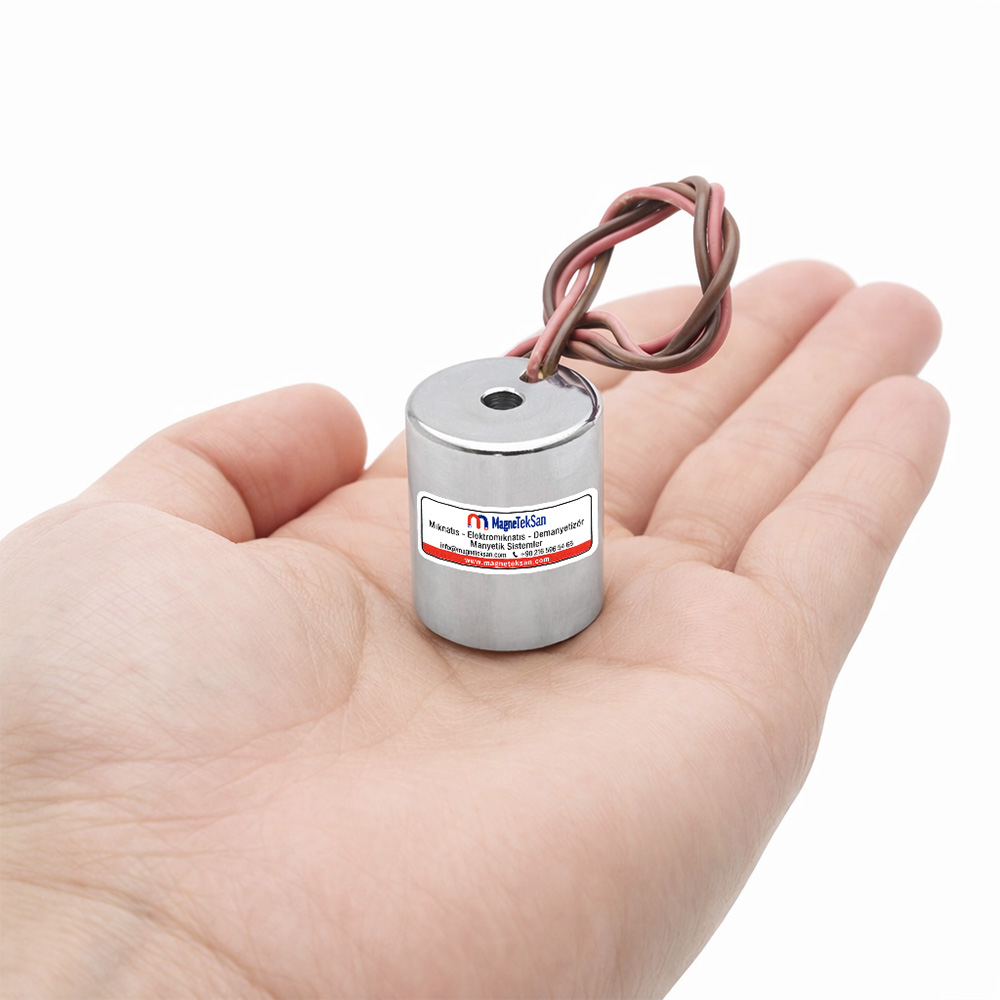

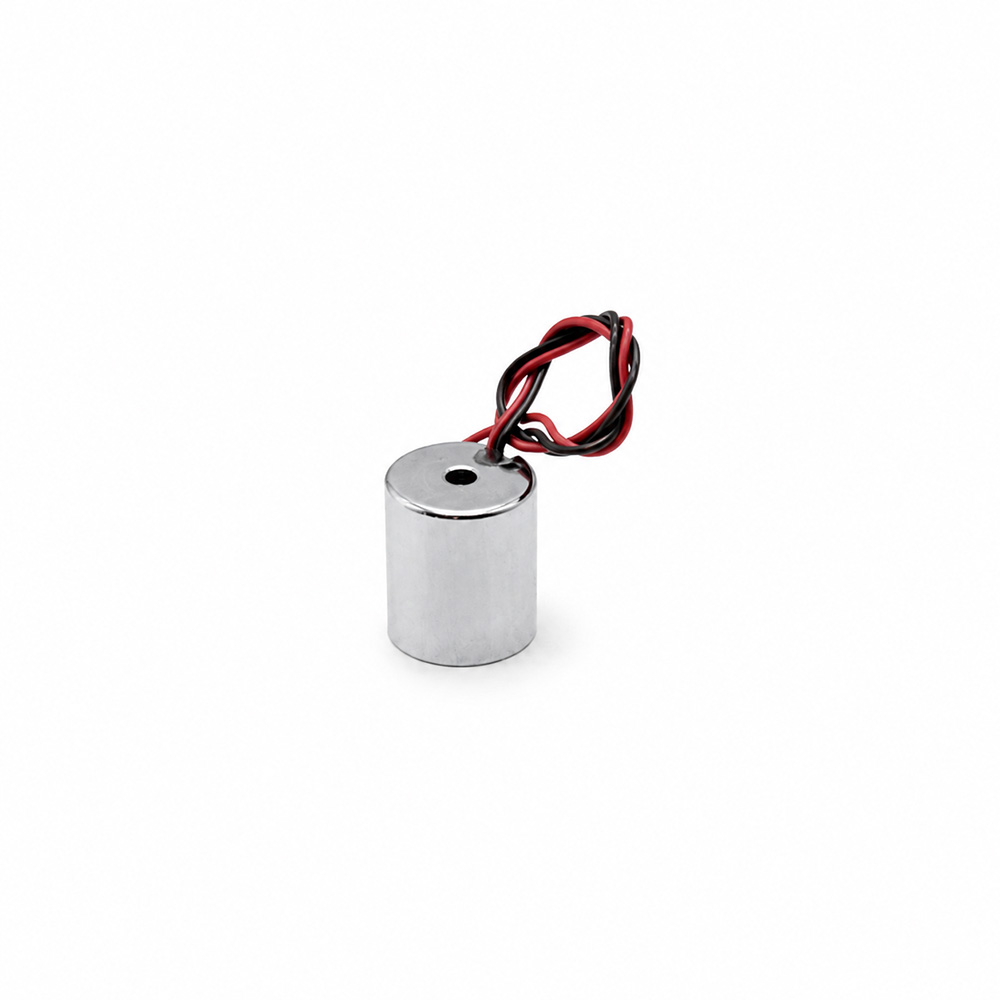

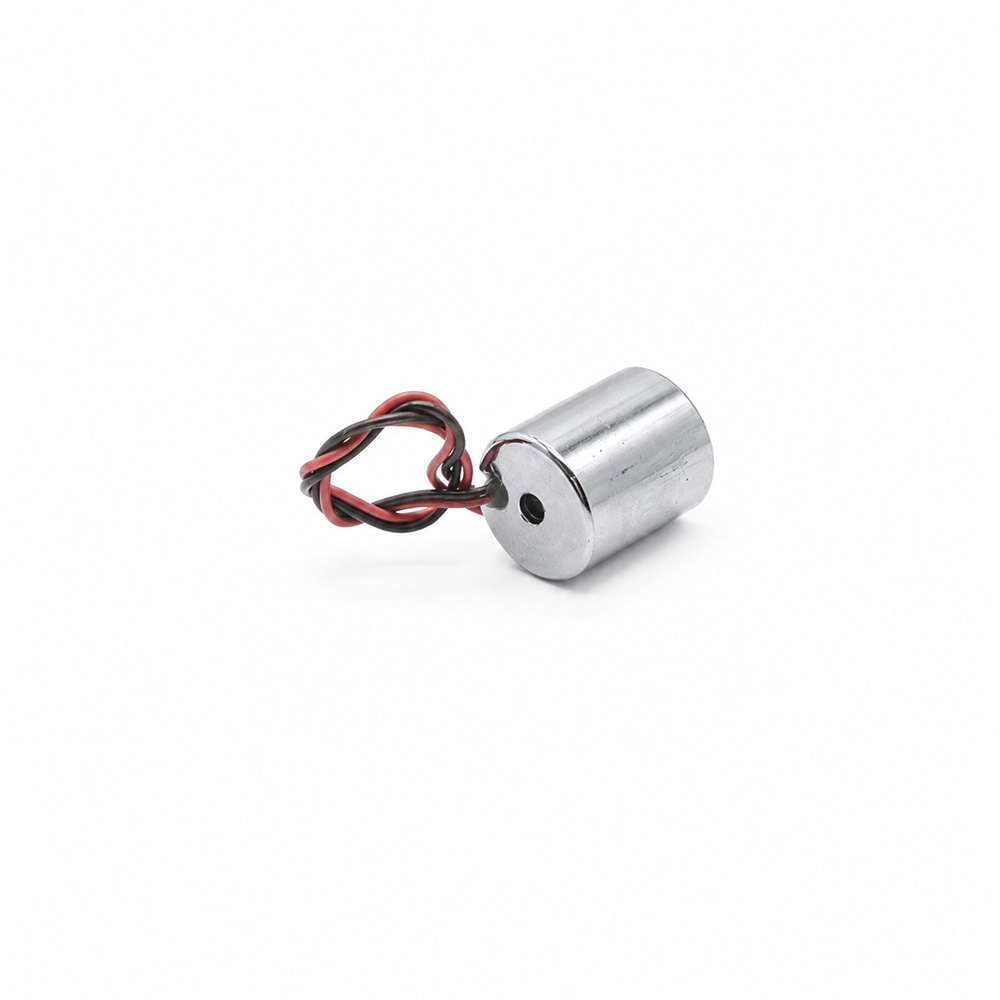

Fotoğrafta elektromıknatısın arka bölümünde merkezi bir bağlantı deliği görülüyor.

Ancak bu deliğin diş ölçüsü ve montaj standardı verilmediği için M3, M4, M5 gibi bir bağlantı değeri yazılmamalıdır.

Uygun mekanik bağlantı ölçüsü doğrulanarak fikstür veya makine konstrüksiyonuna monte edilmelidir.

---

Test Fikstüründe Birden Fazla Elektromıknatıs Kullanılabilir mi?

Evet, uygun mühendislik tasarımında bir fikstür üzerine birden fazla kompakt elektromıknatıs yerleştirilebilir.

Örneğin geniş bir sac parçanın;

• iki köşesini,
• dört referans noktasını,
• farklı kontrol bölgelerini

ayrı ayrı tutmak için birden fazla elektromıknatıs kullanılabilir.

Bu durumda toplam elektrik tüketimi ve kontrol devresi buna göre tasarlanmalıdır.

---

Bu Ürünün Magneteksan’daki Diğer Elektromıknatıslardan Farkı Nedir?

Magneteksan’da Ø90×50 mm ve Ø90×70 mm gibi daha büyük yuvarlak elektromıknatıslar kaldırma, otomasyon ve metal işleme, Ø140×Ø80×45 mm halka elektromıknatıs ise metal kapak besleme ve pozisyonlama için konumlandırılmış durumda.

Bu ürünün kombinasyonu ise:

Ø25×29 mm + 24V DC + 7,5W + kompakt gövde + küçük parça kalite kontrol/test fikstürü

olarak konumlandırılmıştır.

Bu sayede mevcut büyük elektromıknatıs sayfalarıyla daha az SEO çakışması oluşturur.

---

Özel Ölçü Kompakt Elektromıknatıs Üretilebilir mi?

Uygulamaya göre elektromıknatıs;

• farklı çaplarda,
• farklı yüksekliklerde,
• farklı çalışma gerilimlerinde,
• farklı elektriksel güçlerde,
• farklı kablo çıkışlarında,
• özel mekanik bağlantılarla

tasarlanabilir.

Projelendirme sırasında özellikle parça malzemesi, parça ölçüsü, gerekli tutma kuvveti, temas yüzeyi, çalışma çevrimi ve enerjili kalma süresi birlikte değerlendirilmelidir.
