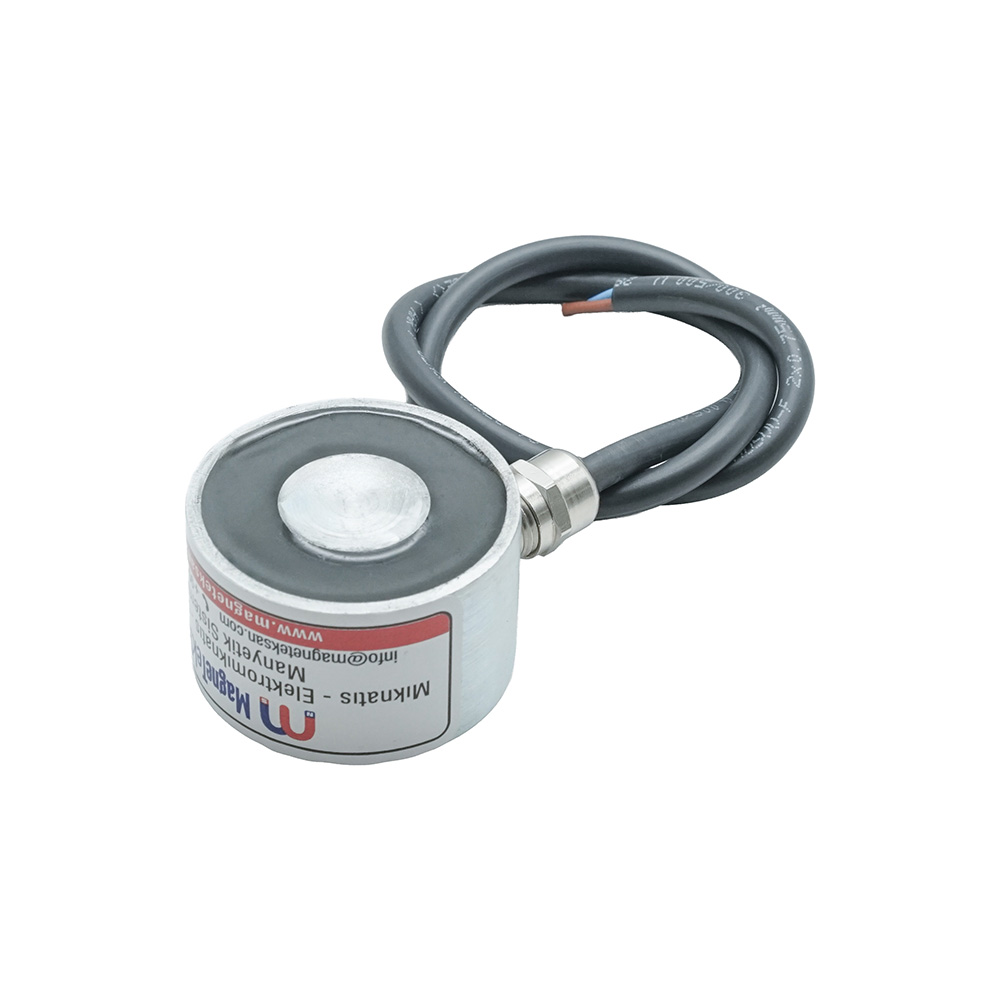

Lazer Markalama Hatları İçin Ø50×30 mm 24V M6 Dişi Elektromıknatıs

Lazer Markalama Otomasyonları İçin Kompakt Manyetik Tutucu

Ø50×30 mm 24V elektromıknatıs; çelik etiket, küçük metal plaka ve benzeri ferromanyetik parçaların lazer markalama veya kodlama istasyonlarına kontrollü şekilde taşınması, pozisyonlanması ve bırakılması amacıyla kullanılabilir.

Elektromıknatısa enerji verildiğinde manyetik alan oluşarak uygun metal parçanın temas yüzeyinde tutulmasına yardımcı olur. Parça hedef konuma taşındıktan sonra enerji kesilerek bırakma işlemi gerçekleştirilebilir.

Örnek proses:

Metal Etiket Besleme → Elektromıknatısla Tutma → Transfer → Markalama Fikstürüne Pozisyonlama → Bırakma → Lazer Markalama

Teknik Yapı

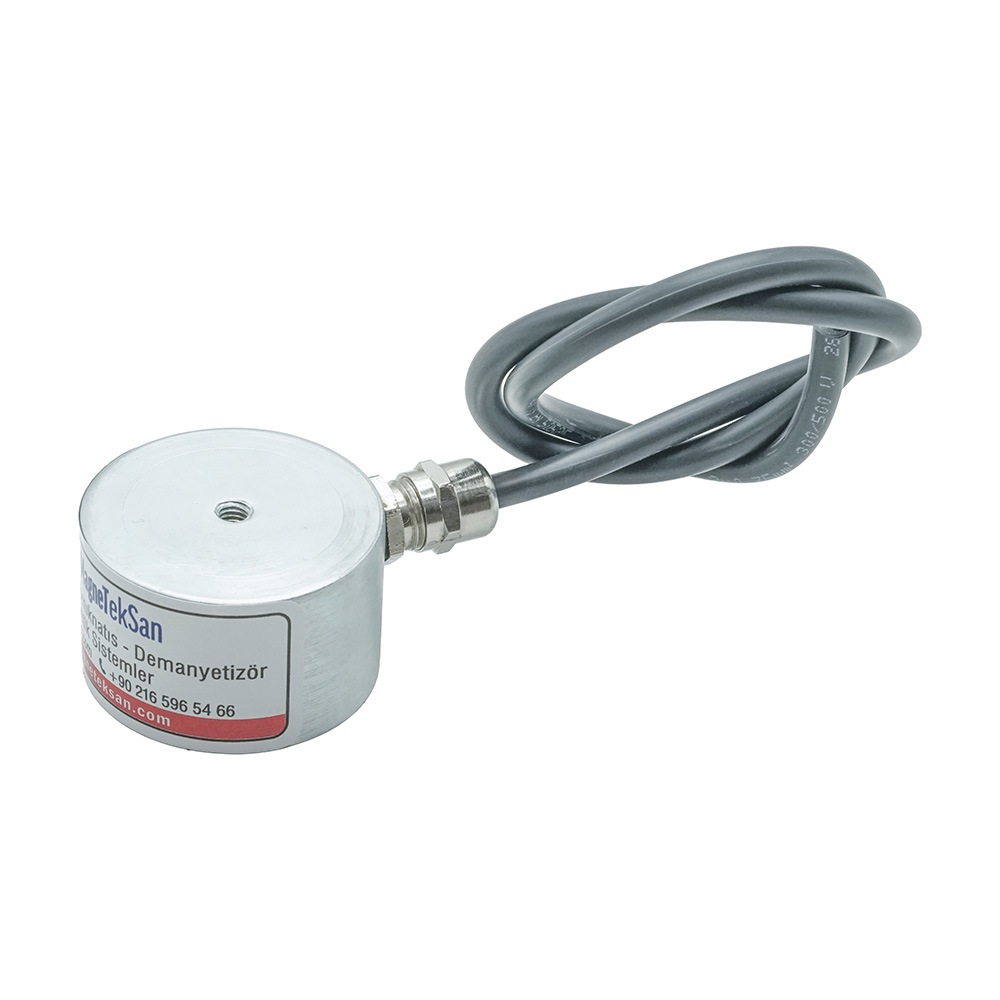

M6 Dişi Bağlantı

Üründeki M6 dişi bağlantı, elektromıknatısın özel taşıyıcı aparatlara, lineer hareket sistemlerine veya otomasyon mekanizmalarına monte edilmesini kolaylaştırır.

Kompakt gövde ölçüsü sayesinde dar çalışma alanlarının bulunduğu makine tasarımlarında değerlendirilebilir.

Kontrollü Tutma ve Bırakma

Çalışma mantığı basittir:

24V DC enerji verilir → Ferromanyetik parça tutulur
Parça transfer edilir → Hedef konuma getirilir
Enerji kesilir → Parça bırakılır

Bu özellik, tekrarlı otomasyon çevrimlerinde elektromıknatısın mekanik bir kavrayıcı alternatifi olarak değerlendirilmesini sağlar.

Lazer Markalama Hatlarında Elektromıknatıs Neden Kullanılır?

Lazer markalama sistemlerinde yalnızca lazer cihazının kendisi değil, parçanın markalama alanına doğru şekilde getirilmesi ve sabit bir konuma yerleştirilmesi de önemlidir.

Seri üretim hatlarında;

• ürün etiketi,
• çelik tanımlama plakası,
• küçük sac parça,
• seri numarası işlenecek komponent,
• QR veya DataMatrix kodlanacak metal parça

otomatik olarak markalama istasyonuna beslenebilir.

Bu tür uygulamalarda Ø50×30 mm kompakt elektromıknatıs, yeterli ferromanyetik özellik gösteren parçaların tutulması ve transfer edilmesi için kullanılabilir.

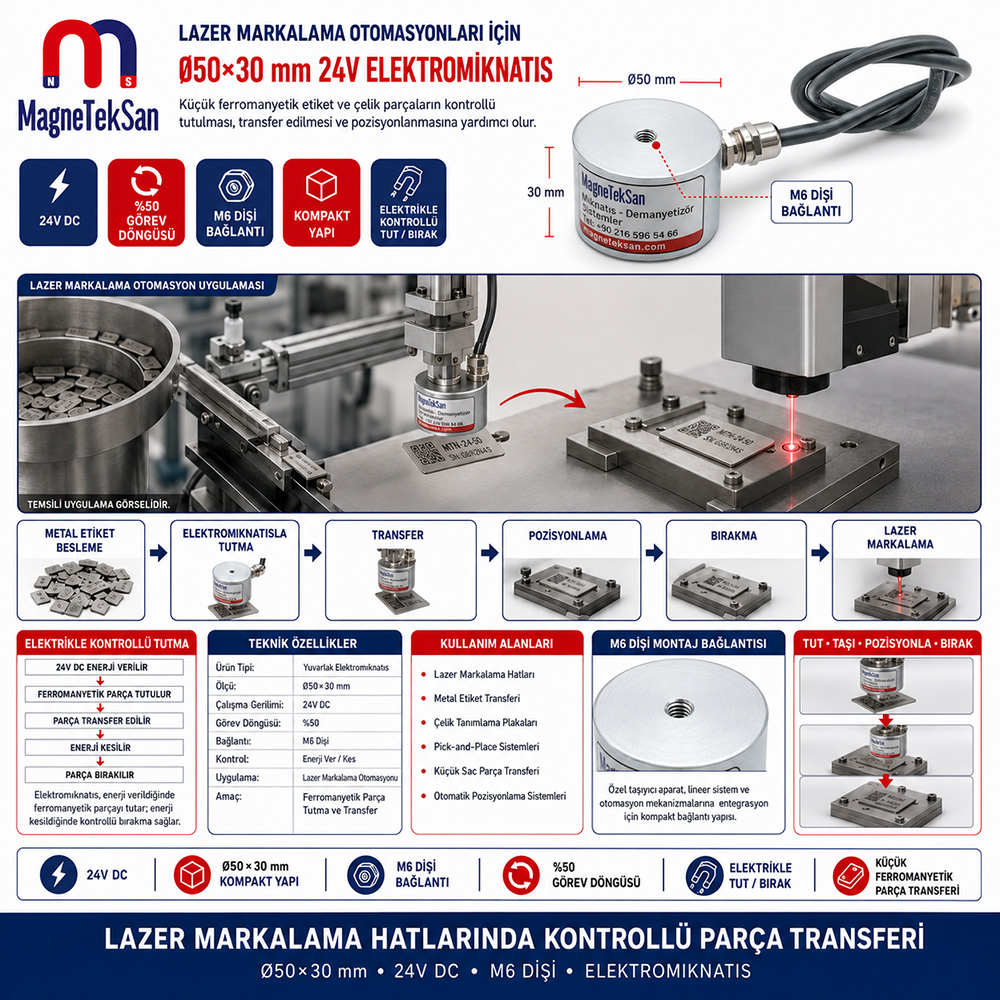

Örnek Lazer Markalama Prosesi

Uygulamaya göre üretim hattı şu şekilde düzenlenebilir:

Etiket / Parça Haznesi → Besleme → Elektromıknatısla Tutma → Transfer → Markalama Pozisyonu → Parçayı Bırakma → Lazer Markalama → Çıkış

Bu sistemde elektromıknatısın temel görevi parçayı markalamak değildir.

Görevi, markalanacak ferromanyetik parçanın otomasyon içerisinde kontrollü şekilde taşınmasına yardımcı olmaktır.

Hangi Parçalar İçin Kullanılabilir?

Uygulamaya göre;

• çelik makine etiketleri,
• ferromanyetik ürün tanımlama plakaları,
• küçük çelik diskler,
• ince sac komponentler,
• küçük preslenmiş çelik parçalar,
• seri numarası işlenecek ferromanyetik parçalar

için kullanılabilir.

Ancak her metal elektromıknatıs tarafından tutulmaz.

Alüminyum Etiketleri Tutar mı?

Standart elektromıknatıs özellikle ferromanyetik malzemeler üzerinde çalışır.

Alüminyum, bakır ve pirinç gibi malzemeler standart bir elektromıknatısa demir veya karbon çeliği gibi tepki vermez.

Bu nedenle lazer markalama uygulamasında kullanılacak etiketin yalnızca “metal” olması yeterli değildir.

Parçanın gerçek malzemesi kontrol edilmelidir.

Paslanmaz Çelik Etiketlerde Kullanılır mı?

Paslanmaz çeliklerin manyetik davranışı kaliteye ve üretim yöntemine göre değişebilir.

Bazı paslanmaz çelikler güçlü şekilde mıknatısa çekilirken bazıları çok düşük manyetik tepki gösterebilir.

Bu nedenle paslanmaz çelik etiket veya plaka uygulanacaksa gerçek numunenin elektromıknatısla test edilmesi önerilir.

Pick-and-Place Uygulaması Nedir?

Pick-and-place, otomasyon sistemlerinde bir parçanın belirli bir noktadan alınarak başka bir noktaya taşınması ve bırakılması işlemidir.

Bu ürün uygun mekanik sistemle;

AL → TAŞI → POZİSYONLA → BIRAK

çevriminde kullanılabilir.

Elektromıknatıs;

• lineer kızak,
• pnömatik eksen,
• servo mekanizma,
• özel transfer aparatı

üzerine entegre edilebilir.

Gerçek bağlantı tasarımı makine konstrüksiyonuna göre belirlenmelidir.

Ø50×30 mm Kompakt Yapının Avantajı

Elektromıknatısın Ø50 mm çap ve 30 mm yükseklikte olması, büyük metal kaldırma elektromıknatıslarına göre daha kompakt bir yapı sunar.

Bu nedenle özellikle;

• küçük parça transferi,
• dar makine alanları,
• kısa strok mekanizmaları,
• kompakt otomasyon istasyonları

için değerlendirilebilir.

Bu ürün büyük sac levha veya ağır çelik parça kaldırma ürünü olarak değil, küçük ferromanyetik komponentlerin kontrollü transferi için konumlandırılmalıdır.

M6 Dişi Bağlantı Neden Önemlidir?

Arka bölümde bulunan M6 dişi bağlantı, elektromıknatısın mekanik sisteme bağlanması için kullanılabilir.

Örneğin özel bir bağlantı adaptörü üzerinden;

• pnömatik silindir,
• lineer kızak,
• taşıyıcı kol,
• özel pick-and-place aparatı

ile birlikte çalışabilir.

Montaj sırasında elektromıknatısın aktif temas yüzeyinin metal parçaya düzgün yaklaşması önemlidir.

Elektromıknatıs Parçayı Nasıl Tutar?

Elektromıknatıs içerisinde bulunan bobine doğru akım uygulandığında manyetik alan meydana gelir.

Ferromanyetik parça elektromıknatısın çalışma yüzeyine yaklaştırıldığında manyetik çekim oluşur.

Enerji verildiği sürece parça tutulabilir.

Enerji kesildiğinde elektromanyetik alan ortadan kalkar ve parçanın bırakılması mümkün hale gelir.

Bu özellik elektromıknatısı kalıcı mıknatıstan ayıran temel avantajlardan biridir.

%50 Görev Döngüsü Ne Anlama Gelir?

Bu model 24V DC kullanımında %50 görev döngüsüne sahiptir.

Bu değer, elektromıknatısın sürekli enerjili çalıştırılmak yerine enerjili ve dinlenme sürelerinin uygun şekilde planlanması gerektiğini ifade eder.

Örneğin seri bir otomasyon prosesinde elektromıknatıs:

Tutma → Taşıma → Bırakma → Bekleme

çevrimi içerisinde çalışabilir.

Makinenin çevrim süresi tasarlanırken ürünün görev döngüsü dikkate alınmalıdır.

Sürekli 24V Enerji Verilebilir mi?

Ürün 24V kullanımında %50 görev döngüsüne sahip olduğundan sürekli enerjili çalışma senaryosu bu ürünün sayfadaki standart çalışma şekli olarak değerlendirilmemelidir.

Otomasyon programında elektromıknatıs yalnızca parçayı tutması gereken süre boyunca enerjilendirilebilir.

Bu nedenle özellikle PLC kontrollü sistemlerde çıkış süresinin proses çevrimine göre ayarlanması önemlidir.

PLC ile Kontrol Edilebilir mi?

Uygun elektriksel kontrol ekipmanları kullanılarak elektromıknatıs otomasyon sisteminden açılıp kapatılabilir.

Örneğin kontrol mantığı:

PLC Komutu → Elektromıknatıs Enerjili → Parça Tutulur

ardından:

Hedef Pozisyona Ulaşma → Enerji Kesilir → Parça Bırakılır

şeklinde tasarlanabilir.

PLC çıkış kapasitesi ve kullanılacak sürücü, röle veya koruma elemanları sistemin elektrik tasarımına göre seçilmelidir.

Lazer Markalama Öncesi Pozisyonlama Neden Önemlidir?

Lazer markalama işlemlerinde yazı, seri numarası, QR kod veya DataMatrix kodunun parçanın doğru bölgesine uygulanması gerekir.

Parça her çevrimde farklı konumda bırakılırsa markalama pozisyonunda sapmalar oluşabilir.

Elektromıknatıs tek başına hassas merkezleme mekanizması değildir ancak parçanın;

• tutulması,
• fikstüre taşınması,
• belirlenen pozisyona bırakılması

için otomasyon sisteminin bir parçası olarak kullanılabilir.

Nihai hassas pozisyonlama mekanik fikstür veya kılavuzlarla desteklenebilir.

Metal Etiketleri Tek Tek Alabilir mi?

Bu uygulamanın başarısı yalnızca elektromıknatısın kendisine bağlı değildir.

İstiflenmiş ince metal etiketlerde manyetik alan alt katmandaki parçaları da etkileyebilir.

Tekli parça alma performansını;

• etiket kalınlığı,
• istif düzeni,
• parçalar arasındaki boşluk,
• elektromıknatısın yaklaşma mesafesi,
• temas alanı,
• besleme mekanizması

etkiler.

Bu nedenle “her durumda tek etiket alır” şeklinde kesin bir ifade kullanılmamalıdır.

Tekli besleme gerekiyorsa gerçek parça ile test yapılması ve besleme mekanizmasının buna göre tasarlanması gerekir.

Tutma Kuvvetini Neler Etkiler?

Gerçek uygulamadaki manyetik tutma performansını birçok parametre etkiler:

• Parçanın malzemesi
• Metal kalınlığı
• Temas yüzeyinin büyüklüğü
• Elektromıknatıs ile parça arasındaki hava boşluğu
• Yüzey düzgünlüğü
• Boya veya kaplama
• Pas ve kir
• Parça geometrisi
• Çalışma gerilimi

Bu nedenle yalnızca elektromıknatısın çapına bakılarak kesin bir kaldırma kapasitesi belirlemek doğru değildir.

Hava Boşluğu Neden Önemlidir?

Elektromıknatıs ile ferromanyetik parça arasında mümkün olduğunca iyi temas sağlanması manyetik devre açısından önemlidir.

Arada;

• kalın boya,
• plastik kaplama,
• etiket,
• yüzey eğriliği,
• mekanik mesafe

bulunması hava boşluğunu artırabilir.

Hava boşluğu büyüdükçe elektromanyetik tutma etkisi azalabilir.

Düz Metal Etiketlerde Neden Avantajlıdır?

Düz çelik plakalar ve metal etiketler elektromıknatıs yüzeyine geniş temas alanı sağlayabilir.

Temas yüzeyinin uygun olması manyetik devrenin daha etkili oluşmasına yardımcı olur.

Ancak etiketin çok ince olması, istifli halde bulunması veya yüzeyinin bombe yapması gerçek tutma davranışını değiştirebilir.

Bu nedenle seri üretim öncesinde gerçek numune üzerinde deneme yapılması önemlidir.

Lazer Markalama Sonrasında da Kullanılabilir mi?

Evet.

Elektromıknatıs yalnızca markalama öncesi beslemede değil, uygun proses tasarımında markalanmış parçanın istasyondan çıkarılmasında da kullanılabilir.

Örneğin:

Besleme → Markalama → Elektromıknatısla Alma → Kontrol / Paketleme

şeklinde ikinci bir transfer noktası oluşturulabilir.

QR ve DataMatrix Kodlama Hatlarında Kullanılabilir mi?

Elektromıknatıs kod türünden bağımsızdır.

Dolayısıyla ferromanyetik parçaların;

• QR kod,
• DataMatrix,
• seri numarası,
• lot numarası,
• ürün kodu,
• logo

ile markalandığı otomasyonlarda parça taşıma elemanı olarak değerlendirilebilir.

Ürün lazer kodlamayı gerçekleştirmez; yalnızca markalanacak parçanın otomasyon içerisindeki transferine yardımcı olur.

Etiket Üretim Hatlarında Nerelerde Kullanılabilir?

Uygun makine tasarımında elektromıknatıs;

• ham plaka besleme,
• lazer markalama öncesi transfer,
• markalama fikstürüne yerleştirme,
• markalama sonrası ürün alma,
• kalite kontrol transferi,
• paketleme öncesi sıralama

noktalarında değerlendirilebilir.

Küçük Sac Parçaların Taşınmasında Kullanılabilir mi?

Evet, ana kullanım hikâyesi lazer markalama olsa da ürün yalnızca etiketlerle sınırlı değildir.

Yeterli ferromanyetik özellik gösteren;

• küçük sac parçalar,
• çelik pullar,
• disk biçimli parçalar,
• preslenmiş komponentler,
• küçük metal plakalar

uygun otomasyon sistemlerinde tutulabilir.

Ancak her uygulama için parça ağırlığı, temas yüzeyi ve çevrim şartları ayrıca değerlendirilmelidir.

Robot Kolunda Kullanılabilir mi?

M6 dişi bağlantıya uygun bir adaptör tasarlanarak kompakt robotik veya otomasyon mekanizmalarına entegre edilebilir.

Ancak bu ürün sayfasının ana kullanım alanı genel robotik sistemler değil, özellikle:

lazer markalama ve metal etiket transfer otomasyonu

olarak konumlandırılmıştır.

Bu sayede ürün diğer genel robotik elektromıknatıs uygulamalarından ayrılır.

Elektromıknatıs mı, Vakum Tutucu mu?

İki sistem farklı prensiplerle çalışır.

Elektromıknatıs

• Ferromanyetik parça gerektirir
• Elektrikle kontrol edilir
• Vakum hattına ihtiyaç duymaz
• Metal parça tutma uygulamalarına uygundur

Vakum Tutucu

• Manyetik olmayan malzemelerde de kullanılabilir
• Vakum üretimine ihtiyaç duyar
• Yüzey sızdırmazlığı önemlidir

Çelik etiket gibi ferromanyetik parçaların transferinde elektromıknatıs uygun bir alternatif olabilir.

Kalıcı Mıknatıstan Farkı Nedir?

Kalıcı mıknatıs sürekli manyetik kuvvet oluşturur.

Bu nedenle parçayı bıraktırmak için mekanik sıyırıcı veya başka bir sistem gerekebilir.

Elektromıknatısta ise:

Enerji ver → Tut
Enerjiyi kes → Bırak

şeklinde elektriksel kontrol sağlanabilir.

Bu özellik otomasyon sistemlerindeki tekrarlı transfer çevrimlerinde önemli avantaj sağlar.

Ürünün Doğru Seçimi Nasıl Yapılır?

Elektromıknatıs seçimi yapılırken yalnızca Ø50×30 mm ölçüsüne bakılmamalıdır.

Aşağıdaki bilgiler birlikte değerlendirilmelidir:

• Parçanın malzemesi
• Parça ölçüsü
• Parça ağırlığı
• Sac kalınlığı
• Yüzey geometrisi
• Boya veya kaplama
• Temas alanı
• Çevrim süresi
• Enerjili kalma süresi
• Günlük çevrim sayısı
• Montaj şekli

Özellikle seri üretim hatlarında gerçek parçayla test yapılması doğru elektromıknatıs seçimini kolaylaştırır.

Magneteksan Lazer Markalama Otomasyonları İçin Elektromıknatıs Çözümleri

Lazer markalama makinelerinde işlenen parçaların boyutu, malzemesi ve besleme sistemi birbirinden farklı olabilir.

Ø50×30 mm 24V M6 dişi elektromıknatıs; kompakt ölçüsü ve elektrikle kontrollü tutma-bırakma prensibi sayesinde küçük ferromanyetik etiket ve çelik parçaların markalama istasyonlarına transfer edilmesi için özel otomasyon sistemlerinde değerlendirilebilir.

Uygulamaya göre mekanik bağlantı aparatı, hareket sistemi ve kontrol çevrimi gerçek parçanın özelliklerine göre tasarlanmalıdır.
