Sıvı Sabun Üretim Hatları İçin DN20 Neodyum Manyetik Filtre – 4×Ø25×190 mm

Sıvı Sabun Hatlarında Ferromanyetik Partikül Kontrolü İçin DN20 Manyetik Filtre

DN20 neodyum manyetik filtre; sıvı sabun ve uygun akış karakterine sahip temizlik kimyasallarının üretim, transfer veya dolum öncesi hatlarında ürüne karışabilecek ferromanyetik metal partiküllerinin tutulmasına yardımcı olmak amacıyla kullanılabilir.

Filtre gövdesi içerisinde 4 adet Ø25×190 mm N42 neodyum manyetik çubuk bulunur. Ürün DN20 bağlantı üzerinden filtre gövdesine girdiğinde manyetik barların oluşturduğu alan içerisinden geçer. Demir esaslı ince parçacıklar manyetik yüzeylerde tutulurken ana ürün hat içerisinde ilerlemeye devam eder.

Sıvı Sabun Üretim Hattına Entegre Kullanım

Bu model özellikle büyük ana transfer hatlarından ziyade DN20 ölçüsüne uygun küçük ve orta debili transfer, dozajlama veya dolum öncesi proses noktalarında değerlendirilebilir.

Örnek bir proses akışı:

Karıştırma tankı → Pompa → DN20 manyetik filtre → Ara tank / Dolum sistemi

şeklinde oluşturulabilir.

Böylece sıvı sabun, üretimin son aşamalarından birinde veya iki proses ekipmanı arasında transfer edilirken ferromanyetik partikül kontrolünden geçirilmiş olur.

4 Adet Neodyum Manyetik Bar

Filtrenin içerisinde bulunan dört manyetik çubuk, akışkan ürünün manyetik alana yaklaşmasını sağlayacak şekilde filtre gövdesi içerisinde konumlandırılır.

Manyetik sistem özellikle üretim ekipmanlarından kaynaklanabilecek;

• ince demir partikülleri,
• çelik aşınma parçacıkları,
• ferromanyetik metal kırıntıları
• ve manyetik özellik gösteren yabancı maddelerin

tutulmasına yardımcı olur.

Manyetik filtrenin gerçek proses performansı; ürünün viskozitesi, debisi, çalışma sıcaklığı ve hat basıncı gibi koşullara bağlıdır. Bu nedenle kullanılacak sıvı sabunun proses özelliklerinin filtre seçiminden önce değerlendirilmesi önerilir.

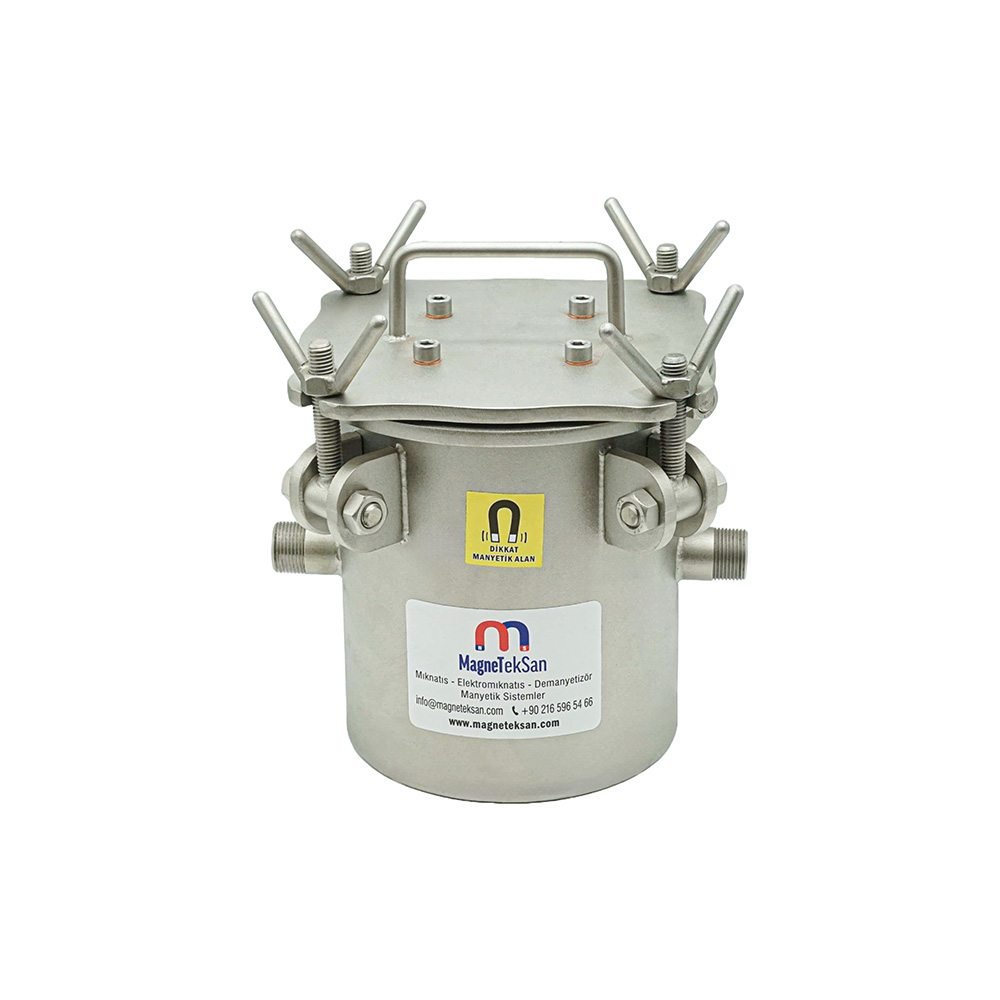

Kompakt DN20 Paslanmaz Yapı

DN20 giriş ve çıkış ölçüsü, filtrenin daha küçük çaplı üretim ve transfer hatlarına entegre edilmesine imkân verir.

AISI 304 paslanmaz gövde, tamamen paslanmaz ve sızdırmaz yapı ile birlikte endüstriyel sıvı proseslerinde dayanıklı bir çözüm sunar. Filtre standart olarak N42 neodyum manyetik sistemle ve maksimum 80°C çalışma sıcaklığı bilgisiyle sunulmaktadır.

Katalog Ölçülerimiz

Katalog ölçüleri dışında özel taleplerinize özel çözümler üretiyoruz. Bunun için bizi arayabilir ve bilgi alabilirsiniz.

Sıvı Sabun Üretiminde Manyetik Filtre Neden Kullanılır?

Sıvı sabun üretim prosesinde hammadde ve son ürün; karıştırma tankları, pompalar, borular, vanalar ve dolum ekipmanları gibi çeşitli metal parçalarla temas edebilir.

Bu ekipmanların kullanımına ve aşınmasına bağlı olarak proses içerisine çok küçük demir veya çelik partiküllerinin karışma ihtimali bulunabilir.

Manyetik filtre, ürün akışı üzerine yerleştirilerek manyetik özellik gösteren bu partiküllerin üretim hattının belirli bir noktasında tutulmasına yardımcı olur.

Bu nedenle manyetik filtrasyon özellikle ürünün;

ara tanktan transferi, dolum tankına aktarılması, dozajlama sistemine beslenmesi veya paketleme öncesindeki son transferi

gibi proses aşamalarında ek bir kontrol noktası olarak değerlendirilebilir.

DN20 Manyetik Filtre Sıvı Sabun Hattında Nereye Takılabilir?

DN20 çapındaki bu modelin kullanım noktası tesisin borulama tasarımına ve ürün debisine göre belirlenmelidir.

Örneğin filtre;

• karıştırma tankı çıkışında,
• transfer pompasından sonra,
• ara stok tankı girişinde,
• dozajlama hattında,
• dolum makinesi besleme hattında

konumlandırılabilir.

Önemli olan filtrenin ürün akışını gereksiz ölçüde kısıtlamadan yeterli manyetik temas sağlayacağı uygun proses noktasının belirlenmesidir.

Sıvı Sabun Manyetik Filtreden Nasıl Geçer?

Filtre üretim hattına inline olarak bağlanır.

Sıvı sabun DN20 giriş bağlantısından gövde içerisine ulaştığında, ürün akışı dört adet neodyum manyetik barın oluşturduğu manyetik alanın içerisinden geçer.

Ferromanyetik partiküller manyetik alanın etkisiyle bar yüzeyine doğru çekilir. Ürün ise filtre içerisinden ilerleyerek DN20 çıkış bağlantısından proses hattına devam eder.

Bu çalışma prensibi elektrik enerjisi gerektirmeyen kalıcı neodyum mıknatıslarla sağlanır. Kaynak üründe N42 sınıfı neodyum mıknatıs kullanılmaktadır.

Sıvı Sabunun Viskozitesi Neden Önemlidir?

Manyetik filtre seçiminde yalnızca boru çapına bakmak yeterli değildir.

Sıvı sabunun viskozitesi yükseldikçe ürünün filtre gövdesi içerisindeki akış davranışı değişebilir. Dört adet manyetik barın kapladığı alan da borunun serbest akış kesitini etkileyebilir.

Bu nedenle filtre seçimi yapılırken;

• ürün viskozitesi,
• saatlik debi,
• pompa kapasitesi,
• çalışma basıncı,
• çalışma sıcaklığı
• ve istenen üretim kapasitesi

birlikte değerlendirilmelidir.

Özellikle yoğun kıvamlı sıvı sabunlarda DN20 hattın proses için yeterli olup olmadığı ayrıca kontrol edilmelidir.

N42 Neodyum Mıknatıs Ne İşe Yarar?

Bu modelde N42 sınıfı neodyum mıknatıslar kullanılmaktadır. Neodyum mıknatıslar yüksek manyetik alan oluşturabilen kalıcı mıknatıs grubundadır.

Manyetik filtre içerisinde kullanılmalarının amacı, ürün akışına karışmış demir esaslı ve ferromanyetik partikülleri çubuk yüzeylerine çekerek proses içerisinden ayırmaya yardımcı olmaktır.

Ancak manyetik filtrenin bütün metalleri tutmadığı unutulmamalıdır. Alüminyum, bakır ve pirinç gibi manyetik olmayan metaller neodyum manyetik filtrelerle aynı yöntemle ayrıştırılamaz.

4 Barlı Yapının Avantajı Nedir?

DN20 filtre gövdesi içerisinde dört adet manyetik bar kullanılması, ürün akışında birden fazla manyetik temas yüzeyi meydana getirir.

Akışkan ürün filtre içerisinde ilerlerken ferromanyetik partiküllerin manyetik yüzeylere yaklaşma olasılığı artırılır.

Bununla birlikte fazla sayıda bar, akış kesitini de etkileyebileceğinden manyetik filtrenin bar sayısı ve gövde geometrisi ürünün akış özellikleriyle birlikte değerlendirilmelidir.

AISI 304 Paslanmaz Gövde

Bu modelin dış gövdesi AISI 304 kalite paslanmaz çelikten üretilmektedir. Kaynak teknik tabloda ürün ayrıca komple paslanmaz ve sızdırmaz yapı olarak belirtilmektedir.

Paslanmaz gövde özellikle üretim ortamında korozyon direnci ve temizlenebilirlik açısından avantaj sağlar.

Ancak sıvı sabunun kimyasal bileşimi, kullanılan temizlik kimyasalları ve proses şartları standart dışıysa malzeme uyumluluğunun ayrıca değerlendirilmesi gerekir.

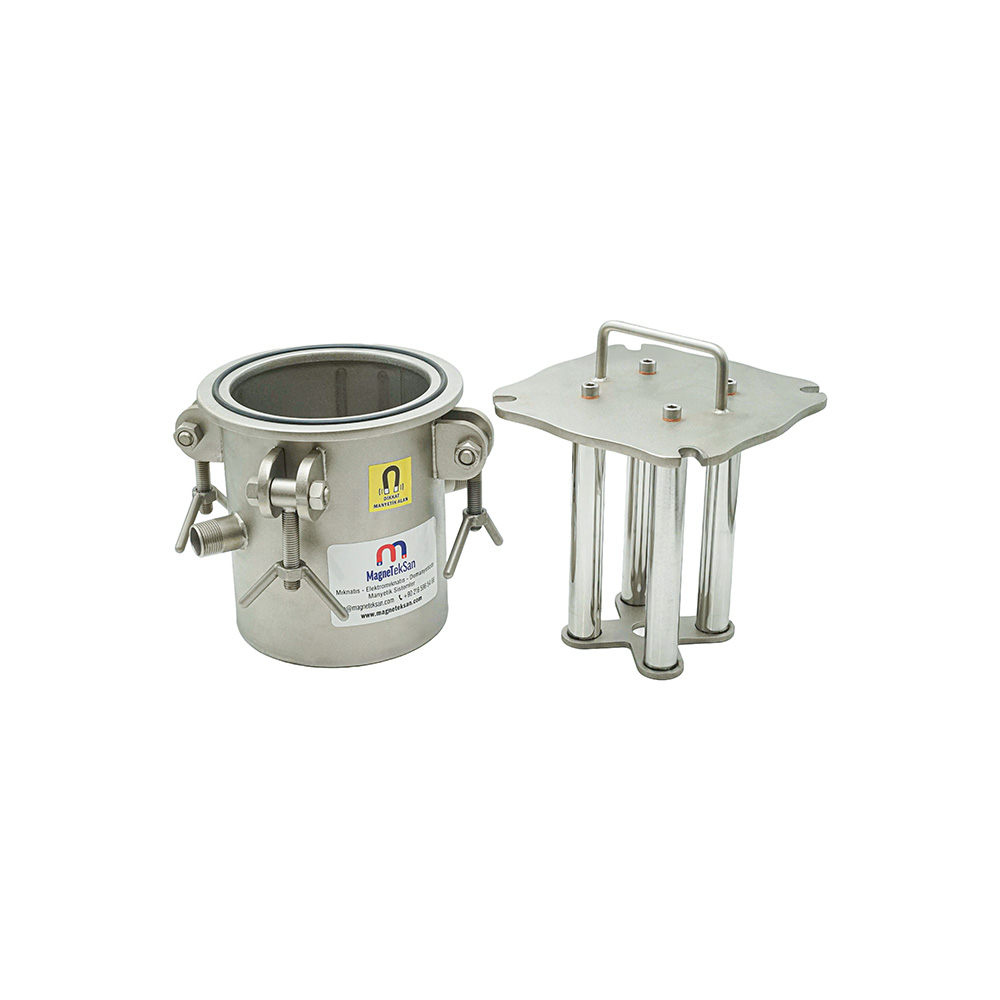

Manyetik Filtrenin Temizliği Nasıl Yapılır?

Bu model manuel temizlenebilir yapıdadır.

Üretim hattı güvenli şekilde durdurulduktan ve filtre içerisindeki basınç giderildikten sonra manyetik bölüm açılarak çubukların yüzeyinde birikmiş ferromanyetik partiküller temizlenebilir.

Temizlik sıklığı için sabit bir süre belirlemek yerine, ilk kullanım döneminde filtre düzenli olarak kontrol edilerek gerçek proses koşullarına uygun bakım periyodu oluşturulması daha doğru olur.

Manyetik Filtre Pompa ve Proses Ekipmanlarını Nasıl Destekler?

Üretim hattı içerisinde dolaşan demir esaslı parçacıkların azaltılması yalnızca son ürün açısından değil, proses ekipmanları açısından da önemlidir.

Manyetik filtrenin uygun bir noktaya yerleştirilmesi; pompalar, vanalar, dozajlama ekipmanları ve dolum sistemlerine doğru taşınabilecek ferromanyetik partiküllerin azaltılmasına yardımcı olabilir.

Böylece manyetik filtre, ürün kontrolünün yanında üretim hattındaki mekanik ekipmanların korunmasına yönelik yardımcı bir proses elemanı olarak da değerlendirilebilir.

Sıvı Sabun Dışında Hangi Hatlarda Kullanılabilir?

Ürünün kimyasal ve fiziksel özellikleri filtre malzemesiyle uyumlu olduğu ve DN20 hat kapasitesi yeterli olduğu sürece benzer akışkan üretim proseslerinde de manyetik filtrasyon değerlendirilebilir.

Örneğin;

• sıvı temizlik ürünleri,
• bazı düşük ve orta viskoziteli kimyasal karışımlar,
• proses sıvıları,
• uygun endüstriyel akışkanlar

için uygulamaya özel teknik değerlendirme yapılabilir.

Her ürünün viskozitesi ve kimyasal bileşimi farklı olduğundan kullanım uygunluğu proses bilgilerine göre belirlenmelidir.

Magneteksan Özel Üretim Sıvı Hat Manyetik Filtreleri

Her sıvı sabun üretim tesisinin kapasitesi, boru çapı ve ürün viskozitesi aynı değildir.

Magneteksan tarafından uygulamaya göre;

• farklı DN giriş ve çıkış çaplarında,
• farklı manyetik bar adetlerinde,
• farklı bar uzunluklarında,
• farklı paslanmaz malzeme seçeneklerinde,
• özel bağlantı tiplerinde,
• farklı sıcaklık ihtiyaçlarına uygun

manyetik filtre sistemleri üretilebilir.

Sıvı sabun veya temizlik kimyasalları üretim hattınız için uygun manyetik filtre belirlenirken ürün viskozitesi, hat çapı, saatlik debi, çalışma sıcaklığı ve proses basıncı bilgilerinin paylaşılması önerilir.
