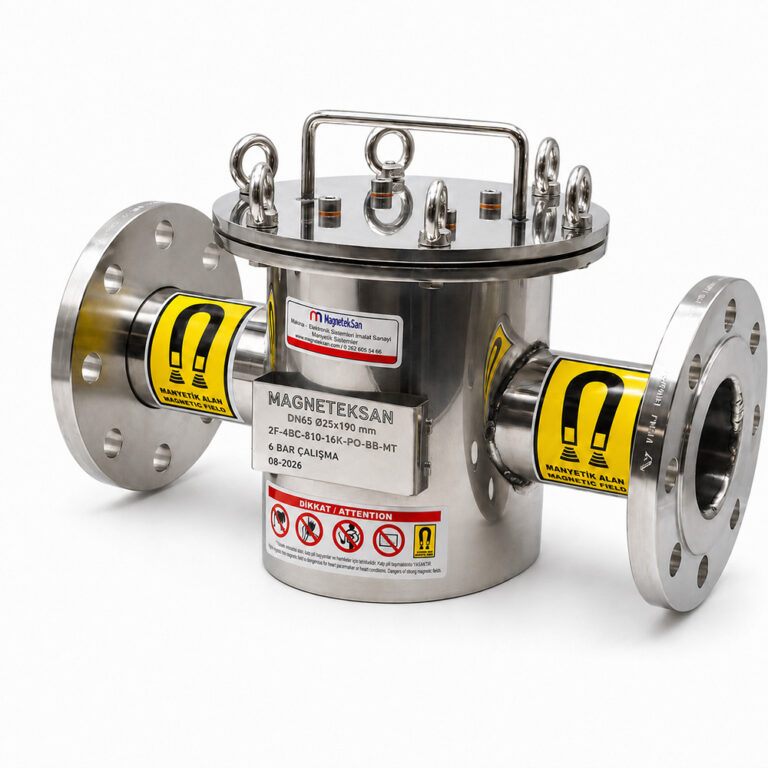

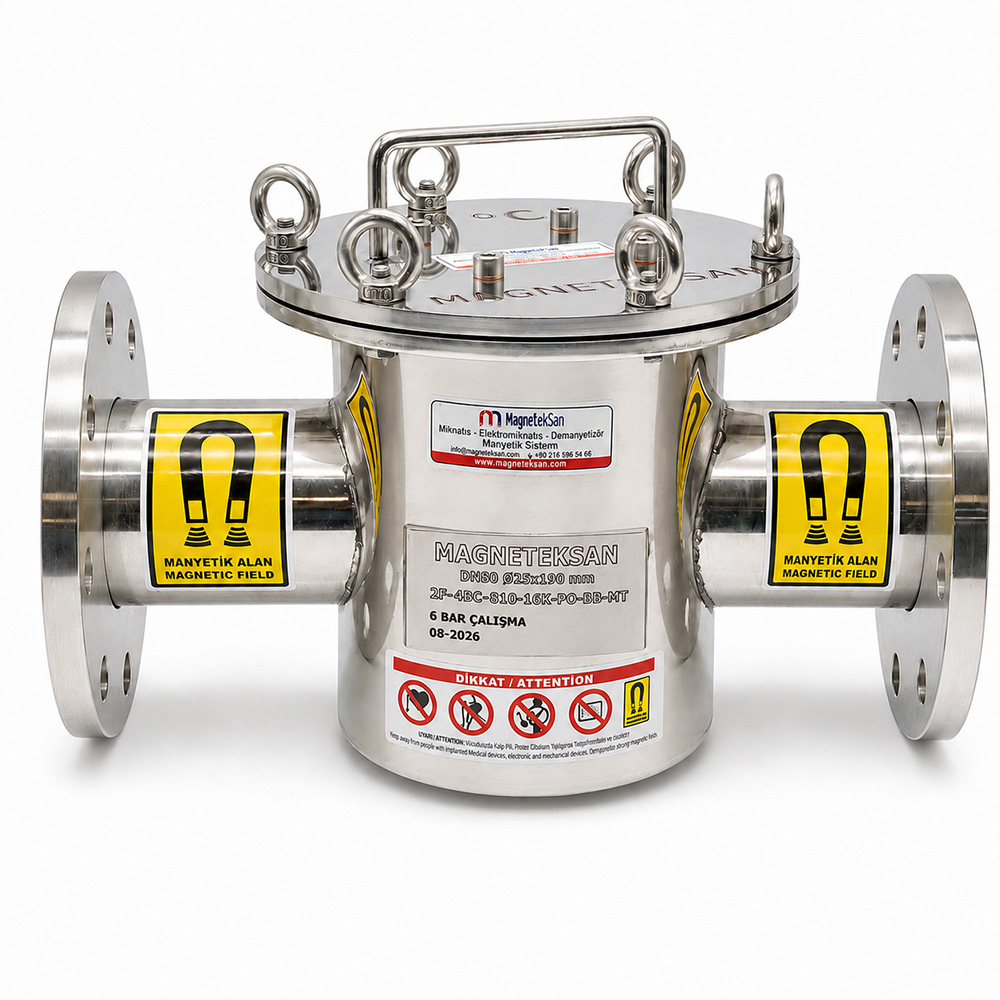

Tavuk Suyu Hattı Manyetik Filtre – DN80 Ø25×190 mm Neodyum

Tavuk Suyu Hattı Manyetik Filtre, sıvı tavuk suyu üretim ve transfer hatlarında ürün içerisinde bulunabilecek demir ve çelik esaslı ferromanyetik partiküllerin tutulmasına yardımcı olmak amacıyla tasarlanmış DN80 hat tipi manyetik filtredir. Filtrede Ø25×190 mm neodyum manyetik elemanlar kullanılır. Bu ürünü standart manyetik filtrelerden ayıran en önemli özellik, tesisin belirli aralıklarla gerçekleştirdiği 150°C kimyasal hat temizliği sırasında manyetik kapağın tamamen çıkarılıp yerine düz mıknatıssız kapağın takılabilmesidir. Böylece maksimum 80°C çalışma sıcaklığına sahip neodyum manyetik elemanlar yüksek sıcaklıklı temizleme sıvısına maruz bırakılmaz.

150°C Kimyasal Temizlik

Üretim Durdurulur → Manyetik Kapak Çıkarılır → Düz Kapak Takılır → 150°C Kimyasal Temizlik → Hat Soğutulur → Manyetik Kapak Tekrar Takılır

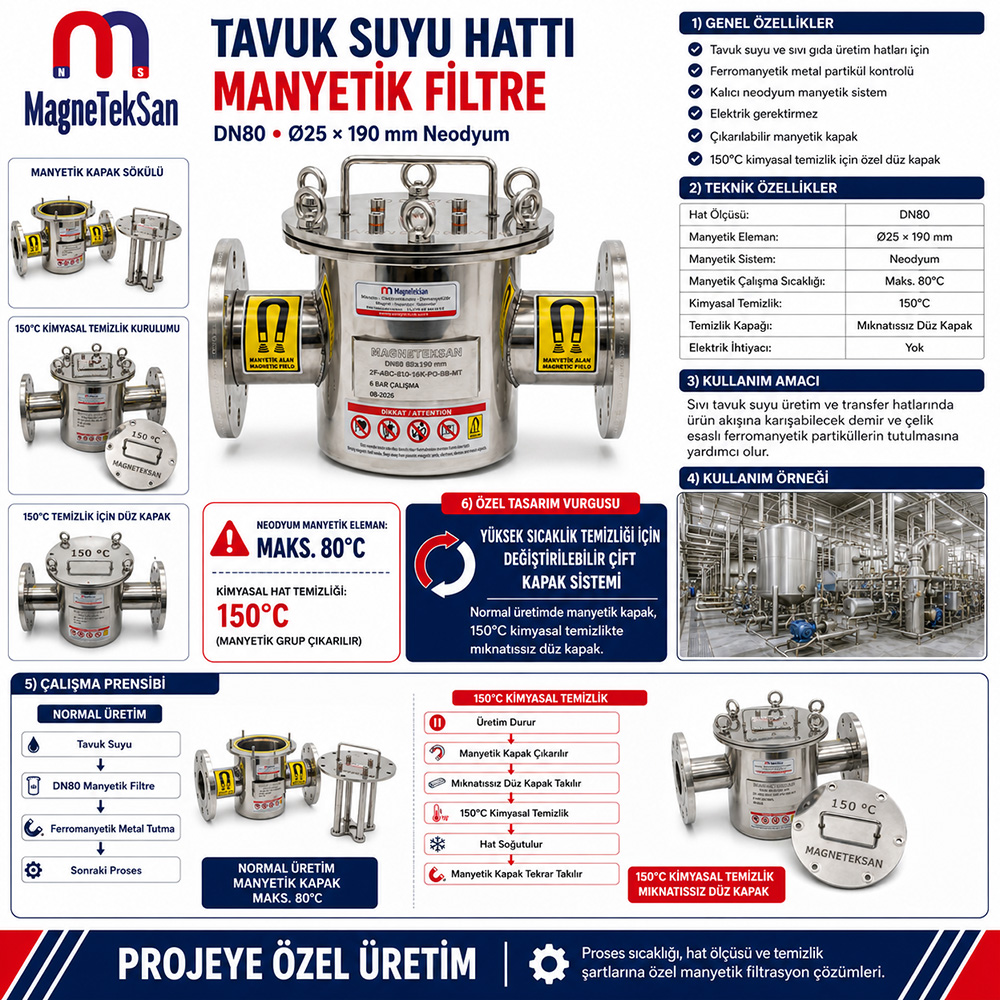

Çalışma Prensibi ;



Normal Üretim

Tavuk Suyu → DN80 Manyetik Filtre → Ferromanyetik Metal Tutma → Sonraki Proses

Sıvı ürün manyetik elemanların bulunduğu filtre gövdesinden geçerken yeterli ferromanyetik özellik gösteren metal partiküller Ø25×190 mm neodyum elemanların yüzeyine çekilir.

150°C Kimyasal Temizlik

Üretim Durdurulur → Manyetik Kapak Çıkarılır → Düz Kapak Takılır → 150°C Kimyasal Temizlik → Hat Soğutulur → Manyetik Kapak Tekrar Takılır

Tavuk Suyu Hattı Manyetik Filtre Nedir?

Tavuk Suyu Hattı Manyetik Filtre, sıvı tavuk suyu üretim hattında ürünle birlikte taşınabilecek ferromanyetik metal partiküllerin manyetik yöntemle tutulmasına yardımcı olan hat tipi proses filtresidir.

Bu model özellikle yüksek sıcaklıklı kimyasal hat temizliği yapılan gıda üretim tesisleri için farklılaştırılmıştır.

Normal üretim sırasında neodyum manyetik grup kullanılırken, 150°C temizlik çevriminde manyetik grup hattan çıkarılır.

---

Tavuk Suyu Üretiminde Manyetik Filtre Neden Kullanılır?

Üretim sırasında sıvı ürün birçok metal proses ekipmanıyla temas edebilir.

Bunlar arasında;

• tanklar,
• karıştırıcılar,
• pompalar,
• vanalar,
• boru hatları,
• transfer sistemleri,
• dolum öncesi ekipmanlar

bulunabilir.

Bu ekipmanlardan veya bakım işlemlerinden kaynaklanan demir ve çelik esaslı çok küçük parçalar ürün akışına karışabilir.

Manyetik filtrenin görevi bu parçaları mümkün olduğunca erken noktada yakalamaya yardımcı olmaktır.

---

Tavuk Suyu Hattının Neresinde Kullanılabilir?

Uygun proses tasarımında filtre;

Proses Tankı Çıkışında

Hazırlanan sıvı ürün sonraki ekipmana gönderilmeden önce manyetik kontrolden geçirilebilir.

Transfer Hattında

İki üretim prosesi arasındaki sıvı transferinde ferromanyetik partikül kontrolü yapılabilir.

Dolum Öncesinde

Hat tasarımı uygunsa paketleme veya dolum prosesinden önce ek manyetik kontrol noktası oluşturulabilir.

Gerçek montaj yeri tesisin mevcut proses tasarımına göre belirlenmelidir.

---

Bu Ürünün Standart Manyetik Filtreden Farkı Nedir?

Bu modelin en önemli özelliği iki farklı kapağın aynı filtre gövdesi üzerinde kullanılabilmesidir.

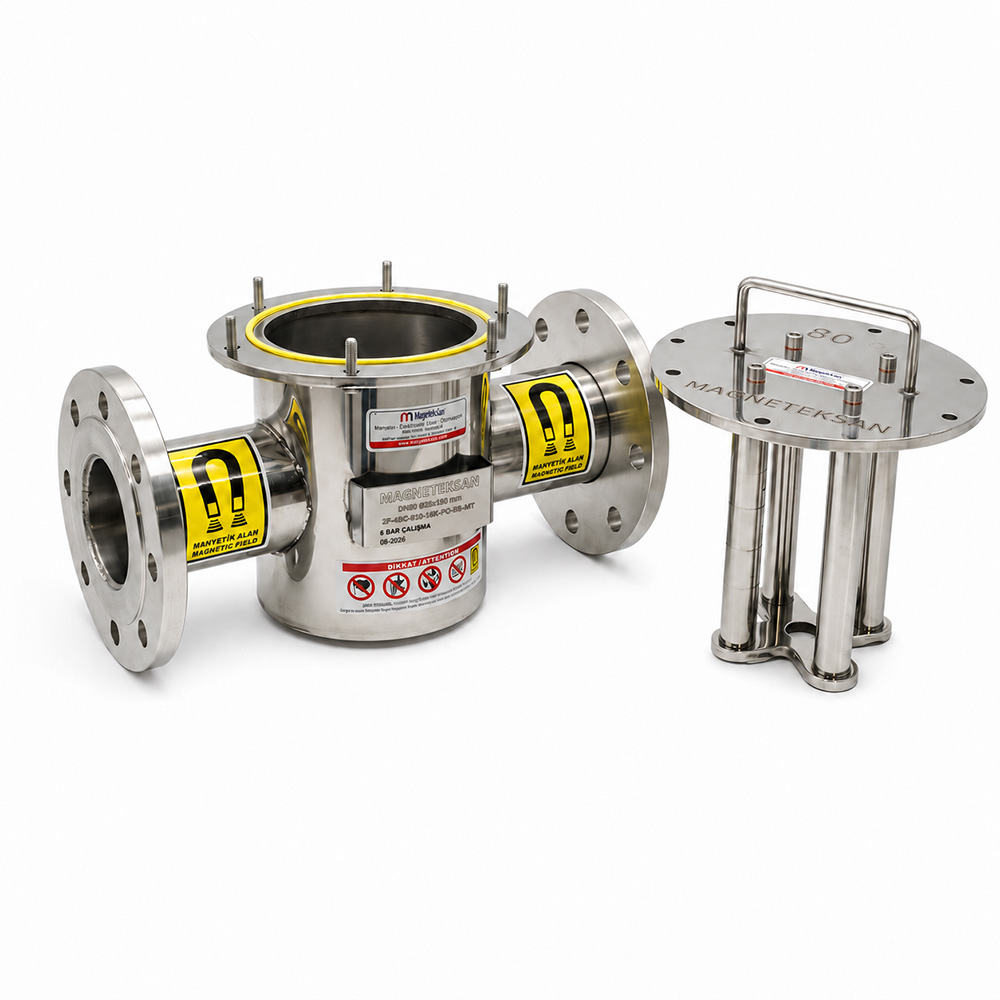

Normal Üretim Kapağı

Üzerinde Ø25×190 mm neodyum manyetik elemanlar bulunur.

Normal üretim sırasında bu kapak kullanılır ve ürün manyetik kontrolden geçirilir.

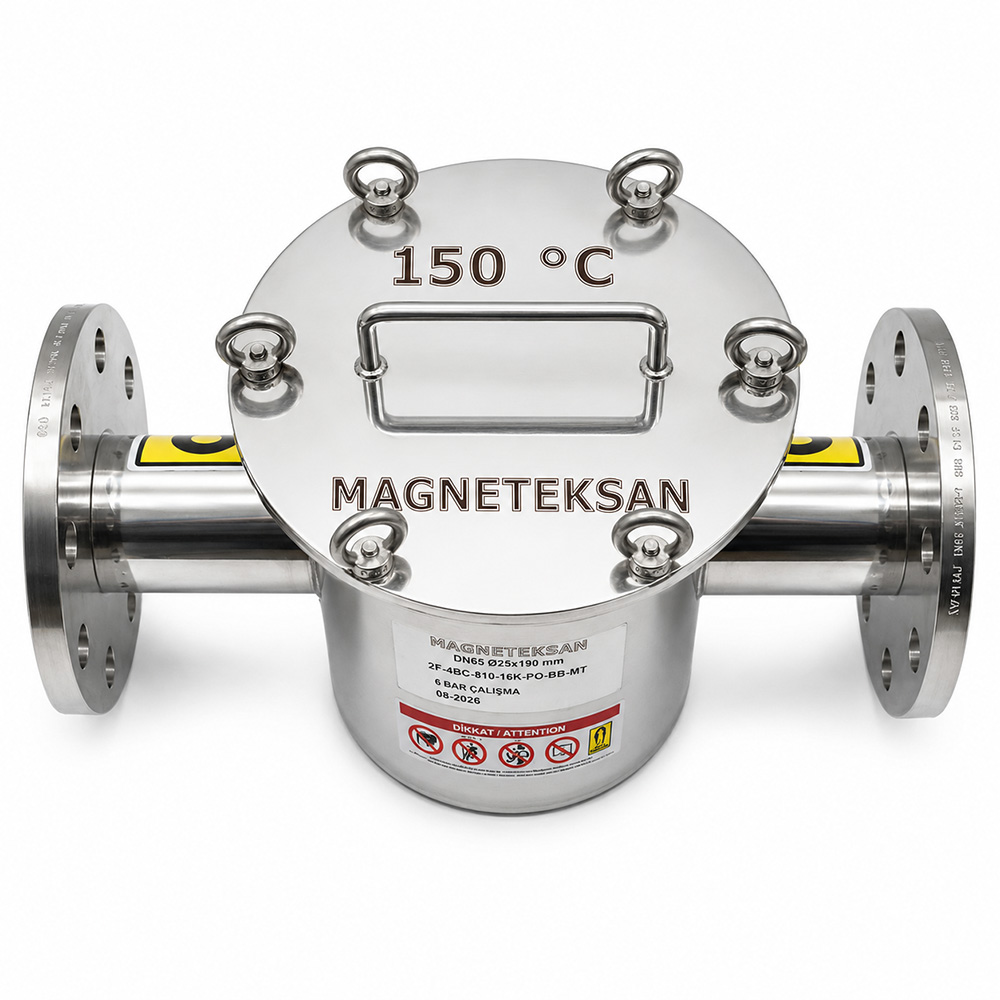

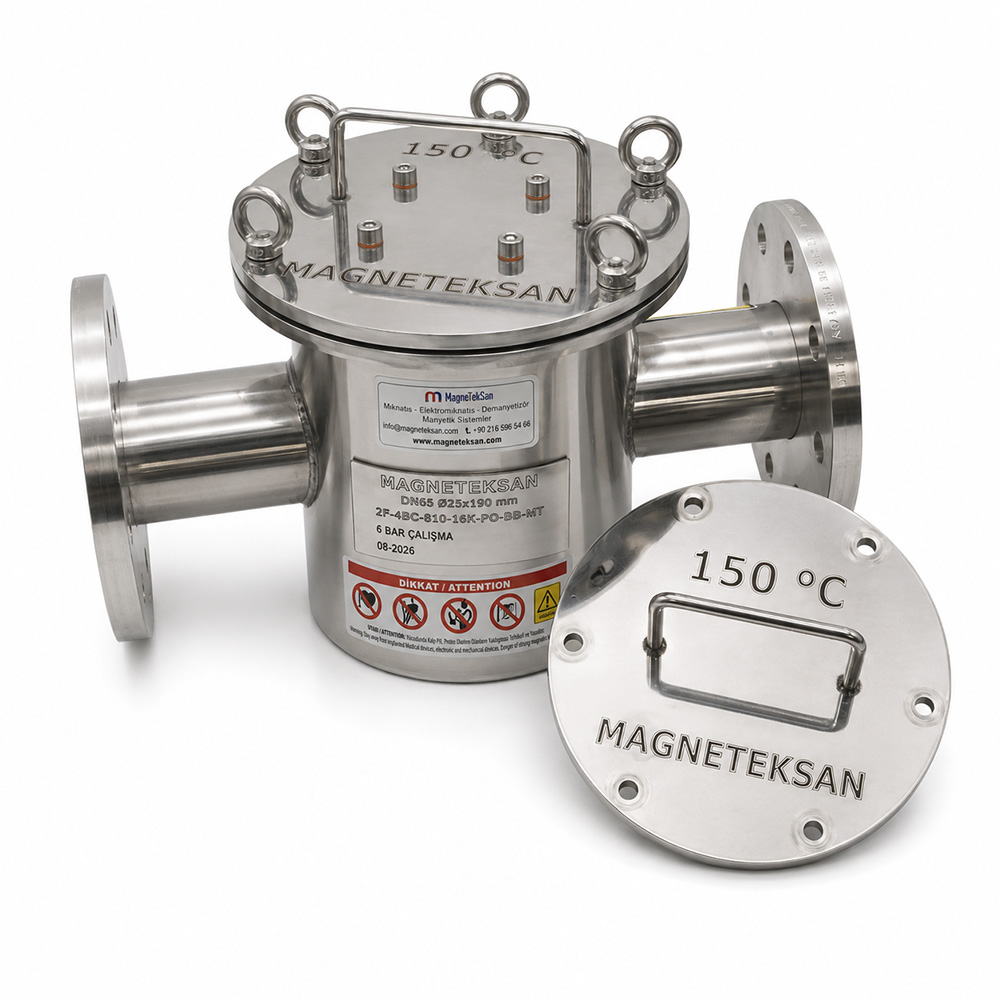

Kimyasal Temizlik Kapağı

Bu kapakta mıknatıs bulunmaz.

Hat 150°C kimyasal temizleme işlemine alınacağı zaman manyetik kapak çıkarılır ve yerine düz kapak takılır.

---

Neden İki Ayrı Kapak Tasarlanmıştır?

Bu üründe kullanılan neodyum mıknatısların maksimum çalışma sıcaklığı 80°C‘dir.

Tesiste yapılan periyodik kimyasal hat temizliğinde ise temizleme sıvısı 150°C’ye kadar çıkmaktadır.

Neodyum elemanları 150°C’ye maruz bırakmak yerine Magneteksan tarafından:

manyetik grubun tamamen çıkarılması

ve

hat açıklığının ayrı bir düz kapakla kapatılması

çözümü uygulanmıştır.

Bu sayede üretim ve temizlik prosesleri aynı filtre gövdesi üzerinde farklı kapaklarla yönetilir.

---

150°C Ürünün Çalışma Sıcaklığı mıdır?

Hayır.

Bu çok önemli bir ayrımdır.

Normal manyetik çalışma sıcaklığı: maksimum 80°C

Kimyasal temizleme sıvısı sıcaklığı: 150°C

150°C temizleme sırasında neodyum mıknatıslar filtre içerisinde bulunmaz.

Bu nedenle ürünü:

“150°C neodyum manyetik filtre”

şeklinde tanımlamak yanlış olur.

Doğru ifade:

“150°C kimyasal temizleme için değiştirilebilir mıknatıssız kapak sistemli manyetik filtre.”

---

150°C Temizlik Nasıl Yapılır?

Temel işlem sırası şöyledir:

1. Normal üretim durdurulur.
2. Ürün hattı güvenli hale getirilir.
3. Manyetik elemanların bağlı olduğu kapak açılır.
4. Manyetik grup komple hattan çıkarılır.
5. Yerine düz mıknatıssız kapak takılır.
6. Hat 150°C kimyasal temizleme sıvısıyla temizlenir.
7. Kimyasal temizlik tamamlanır.
8. Hat uygun sıcaklığa düşürülür.
9. Düz kapak çıkarılır.
10. Manyetik kapak tekrar monte edilir.
11. Sistem kontrol edilerek üretime alınır.

---

Manyetik Kapak Neden 150°C’de Hatta Bırakılmıyor?

Neodyum mıknatısların izin verilen maksimum çalışma sıcaklığı mıknatıs sınıfına göre değişir.

Bu üründe kullanılan manyetik elemanlar 80°C çalışma sıcaklığına göre seçilmiştir.

Mıknatısların izin verilen sıcaklığın üzerinde çalıştırılması manyetik performansın düşmesine neden olabilir.

Bu nedenle 150°C temizleme sırasında mıknatıslar fiziksel olarak sistemden uzaklaştırılır.

---

Neden Baştan Yüksek Sıcaklık Mıknatısı Kullanılmamıştır?

Her üretim prosesinde sürekli 150°C çalışma gerekmeyebilir.

Buradaki yüksek sıcaklık yalnızca belirli aralıklarla yapılan kimyasal temizlik sırasında oluşuyorsa, normal üretimde kullanılan manyetik sistemi tamamen yüksek sıcaklık sınıfına çevirmek yerine çıkarılabilir manyetik grup + düz temizlik kapağı çözümü uygulanabilir.

Bu ürün bu mantıkla tasarlanmıştır.

---

Temizlik Sırasında Filtre Gövdesi Yerinde Kalır mı?

Bu sistemin çalışma mantığında gövde üretim hattında kalır.

Sadece mıknatısların bağlı bulunduğu kapak çıkarılır.

Yerine düz mıknatıssız kapak takılarak hat kapalı tutulur ve yüksek sıcaklıklı temizlik sıvısının proses hattında dolaşmasına izin verilir.

---

Kimyasal Temizlik Sonrasında Manyetik Kapak Hemen Takılır mı?

Manyetik elemanlar maksimum 80°C çalışma şartına göre kullanıldığı için hat yeterince soğumadan yeniden takılmamalıdır.

Temizlik tamamlandıktan sonra sistemin uygun çalışma sıcaklığına gelmesi beklenir.

Ardından;

• düz kapak çıkarılır,
• bağlantı ve sızdırmazlık yüzeyleri kontrol edilir,
• manyetik grup yeniden monte edilir.

---

Tavuk Suyunun Kendisi 150°C midir?

Hayır.

150°C bilgisi ürün sıcaklığına ait değildir.

Bu değer yalnızca firmanın belirli aralıklarla yaptığı kimyasal hat temizleme işleminde kullanılan temizleme sıvısının sıcaklığıdır.

Knorr’un tüketiciye sunduğu sıvı tavuk suyu ürününde sıcak dolum yapıldığı belirtilmektedir, ancak buradan proses ürün sıcaklığının 150°C olduğu sonucu çıkarılamaz.

---

Manyetik Filtre Hangi Metalleri Tutar?

Yeterli ferromanyetik özellik gösteren;

• demir parçaları,
• karbon çeliği partikülleri,
• çelik aşınma parçaları,
• ince ferromanyetik kırıntılar

manyetik elemanlardan etkilenebilir.

---

Tavuk Eti veya Gıda Parçalarını Tutar mı?

Hayır.

Manyetik filtre;

• tavuk eti,
• sebze,
• baharat,
• yağ,
• protein,
• normal gıda bileşenleri

için mekanik süzgeç değildir.

Sistem özellikle ferromanyetik metal kontaminasyonu hedefler.

---

Kemik Parçalarını Tutar mı?

Hayır.

Kemik manyetik değildir.

Kemik veya diğer katı gıda parçalarının ayrılması gerekiyorsa uygun mekanik filtrasyon veya süzme ekipmanı kullanılmalıdır.

---

Mekanik Filtrenin Yerine Geçer mi?

Hayır.

Manyetik filtre ile mekanik filtre aynı üretim hattında birbirini tamamlayabilir.

---

Metal Dedektörü ile Aynı Şey midir?

Hayır.

Manyetik filtre, ferromanyetik metal parçasını ürün akışından fiziksel olarak tutmaya çalışır.

Metal dedektörü, metal varlığını elektronik olarak tespit eder.

Aynı tesiste farklı proses noktalarında iki sistem birlikte kullanılabilir.

---

Paslanmaz Çelik Partikülleri Tutar mı?

Paslanmaz çeliklerin manyetik davranışı kalite ve mekanik işleme durumuna göre değişir.

Bazı paslanmaz parçalar manyetik özellik gösterebilirken bazıları çok düşük tepki verir.

Bu nedenle bütün paslanmaz çelikleri yakaladığı iddia edilmemelidir.

---

Alüminyum veya Bakır Parçalarını Tutar mı?

Standart koşullarda hayır.

Alüminyum, bakır ve pirinç ferromanyetik değildir.

Bu ürün tüm metal türlerini tutan filtre değildir.

---

Çok İnce Demir Partiküllerini Tutar mı?

Yeterli ferromanyetik özellik gösteren ince metal partikülleri neodyum manyetik alandan etkilenebilir.

Ancak bu ürün için doğrulanmış minimum partikül büyüklüğü verilmediğinden belirli bir mikron değeri yazılmamalıdır.

---

DN80 Ne Anlama Gelir?

DN80, filtrenin proses hattı nominal bağlantı ölçüsünü ifade eder.

DN80 bilgisi tek başına;

• debiyi,
• çalışma basıncını,
• maksimum kapasiteyi

belirlemez.

Bu nedenle doğrulanmış bir m³/saat veya bar değeri ayrıca verilmeden kullanılmamalıdır.

---

Ø25×190 mm Neodyum Manyetik Elemanın Görevi Nedir?

Ø25×190 mm neodyum manyetik elemanlar, akış içerisindeki ferromanyetik metal parçaların yakalandığı manyetik çalışma yüzeylerini oluşturur.

Ürün içerisindeki metal parçacık manyetik elemana yeterince yaklaştığında yüzeye doğru çekilir.

Ancak yalnızca Ø25×190 mm ölçüsünden;

• Gauss,
• minimum partikül ölçüsü,
• debi,
• yakalama oranı

belirlenemez.

---

Kaç Adet Manyetik Eleman Vardır?

Bu DN80 ürün için tarafımıza verilen teknik bilgi:

Ø25×190 mm neodyum manyetik eleman

ölçüsüdür.

Eleman adedi ayrıca belirtilmediği için ürün açıklamasında sayı vermiyoruz.

---

Elektrik Enerjisine İhtiyaç Duyar mı?

Hayır.

Neodyum kalıcı mıknatıs sistemi manyetik alan oluşturmak için;

• elektrik,
• bobin,
• kontrol panosu,
• güç kaynağı

gerektirmez.

---

Normal Manyetik Temizlik Nasıl Yapılır?

Manyetik elemanlar üzerinde metal birikmesi oluştuğunda:

1. Üretim durdurulur.
2. Hat güvenli hale getirilir.
3. Manyetik kapak çıkarılır.
4. Ø25×190 mm neodyum elemanların yüzeyi kontrol edilir.
5. Tutulan ferromanyetik metal parçaları temizlenir.
6. Bağlantı ve sızdırmazlık bölgeleri kontrol edilir.
7. Manyetik kapak tekrar monte edilir.

Bu işlem, 150°C kimyasal hat temizliğinden farklıdır.

---

İki Kapaklı Sistemin Avantajı Nedir?

Ürünün en önemli mühendislik avantajı burada ortaya çıkar.

Üretim sırasında:

Manyetik kapak

Yüksek sıcaklık temizliği sırasında:

Mıknatıssız düz kapak

kullanılır.

Bu sayede 80°C sınıfındaki neodyum mıknatıslar 150°C temizleme çevrimine maruz bırakılmaz.

Aynı zamanda ana filtre gövdesinin üretim hattından tamamen sökülmesine gerek kalmadan temizlik prosesi sürdürülebilir.

---

Bu Ürünü Diğer Magneteksan Manyetik Filtrelerden Ayıran Nedir?

Yeni ürünün kombinasyonu:

DN80 + Ø25×190 mm Neodyum + Sıvı Tavuk Suyu Prosesi + 80°C Manyetik Çalışma + 150°C Kimyasal Temizlik İçin Ayrı Mıknatıssız Kapak

şeklindedir.

Özellikle yüksek sıcaklıklı temizlikte manyetik grubun çıkarılması ürünü standart hat tipi manyetik filtrelerden güçlü biçimde ayrıştırır.

---

Özel Yüksek Sıcaklık Temizlik Kapaklı Manyetik Filtre Üretilebilir mi?

Evet.

Projelendirme sırasında;

• ürün tipi,
• normal proses sıcaklığı,
• kimyasal temizlik sıcaklığı,
• hat çapı,
• debi,
• çalışma basıncı,
• manyetik eleman ölçüsü,
• bağlantı geometrisi,
• temizlik prosedürü

birlikte değerlendirilmelidir.

Gerektiğinde üretim için manyetik kapak + yüksek sıcaklıklı temizlik için mıknatıssız kapak şeklinde projeye özel filtre sistemleri üretilebilir.
