Toplu Konut ve Merkezi Isıtma Tesisatları İçin DN65 4 Çubuklu Manyetik Pislik Tutucu Filtre

Merkezi Isıtma Sistemleri İçin Manyetik ve Mekanik Çift Filtrasyon

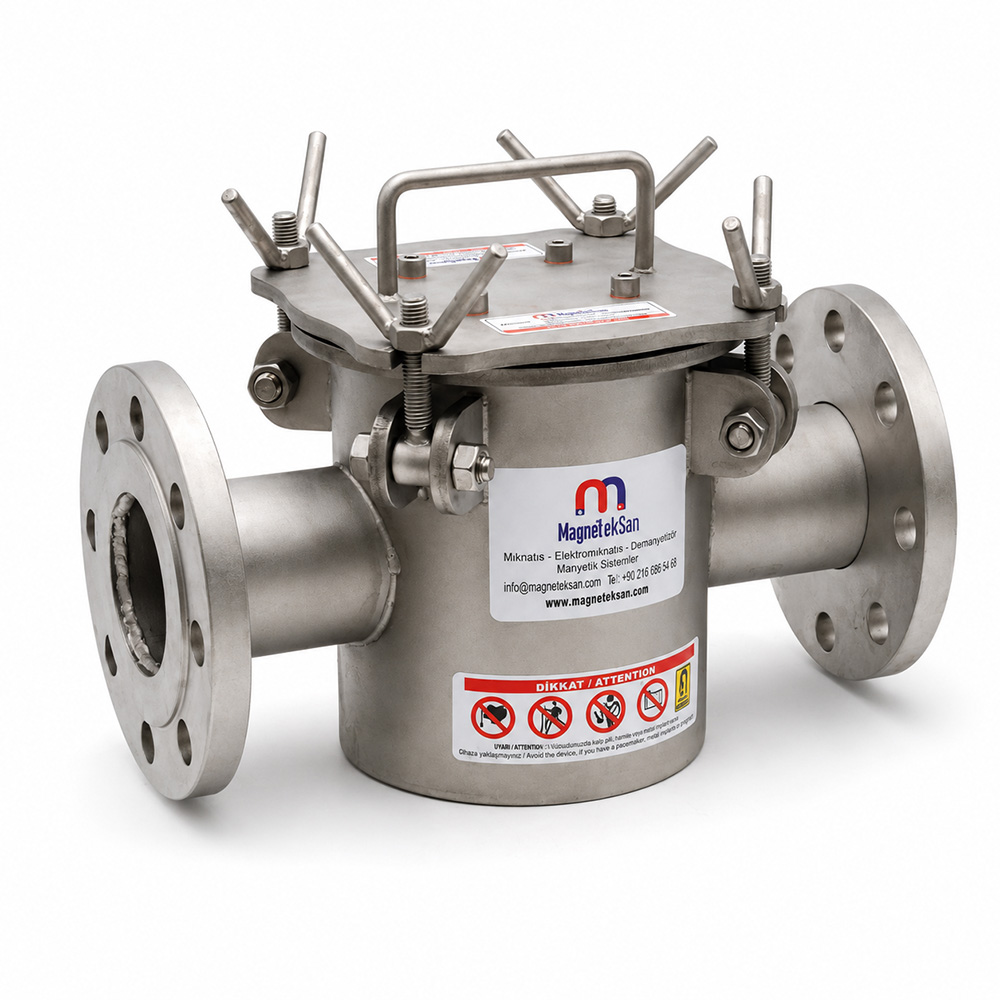

DN65 4 çubuklu manyetik pislik tutucu filtre; büyük apartmanlar, toplu konutlar, askeri tesisler, kazan daireleri ve merkezi ısıtma sistemlerinin su devrelerinde oluşabilecek metal partiküllerinin ve katı pisliklerin tutulmasına yardımcı olmak amacıyla tasarlanmıştır.

Ürün içerisinde iki farklı filtrasyon prensibi birlikte çalışır:

4 adet Ø32×190 mm manyetik çubuk, çelik boru ve tesisat ekipmanlarından gelebilecek demir esaslı ferromanyetik partiküllerin tutulmasına yardımcı olur.

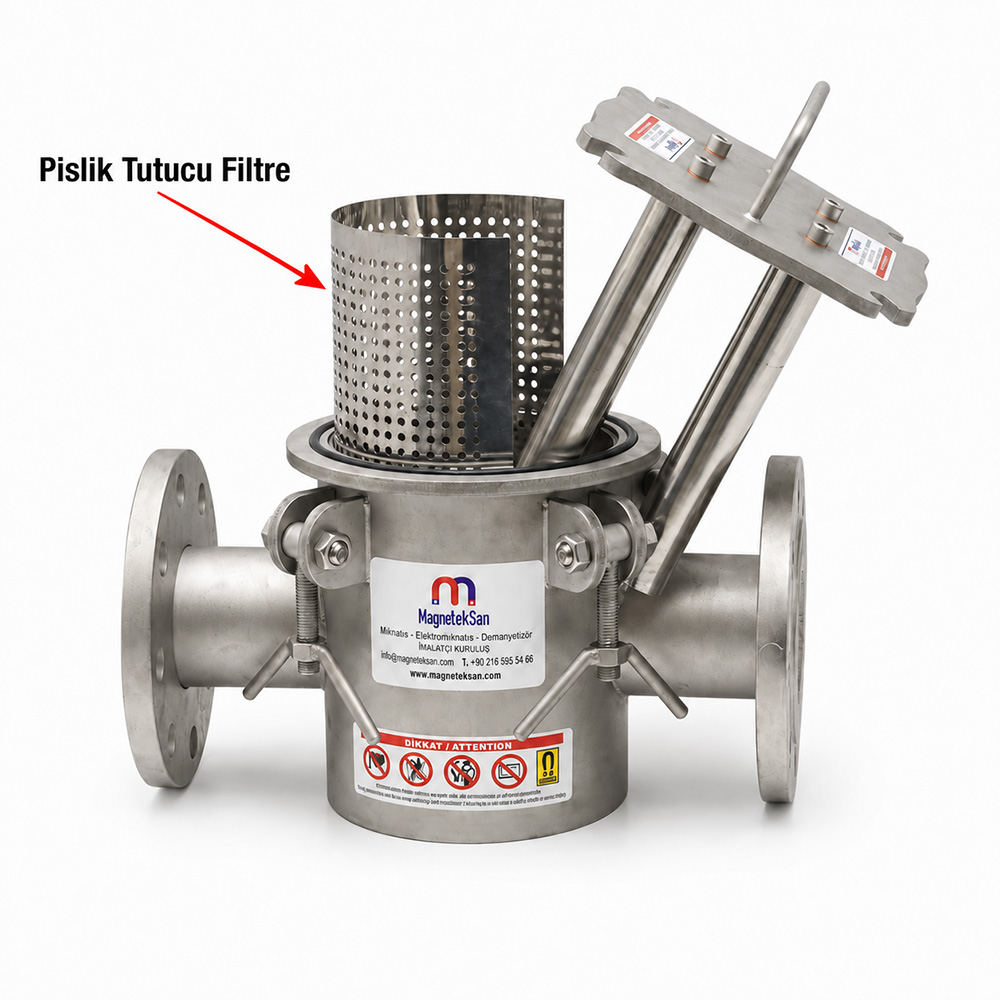

Paslanmaz delikli pislik tutucu filtre ise manyetik olmayan veya daha iri katı parçaların mekanik olarak süzülmesine yardımcı olur.

Çalışma Prensibi

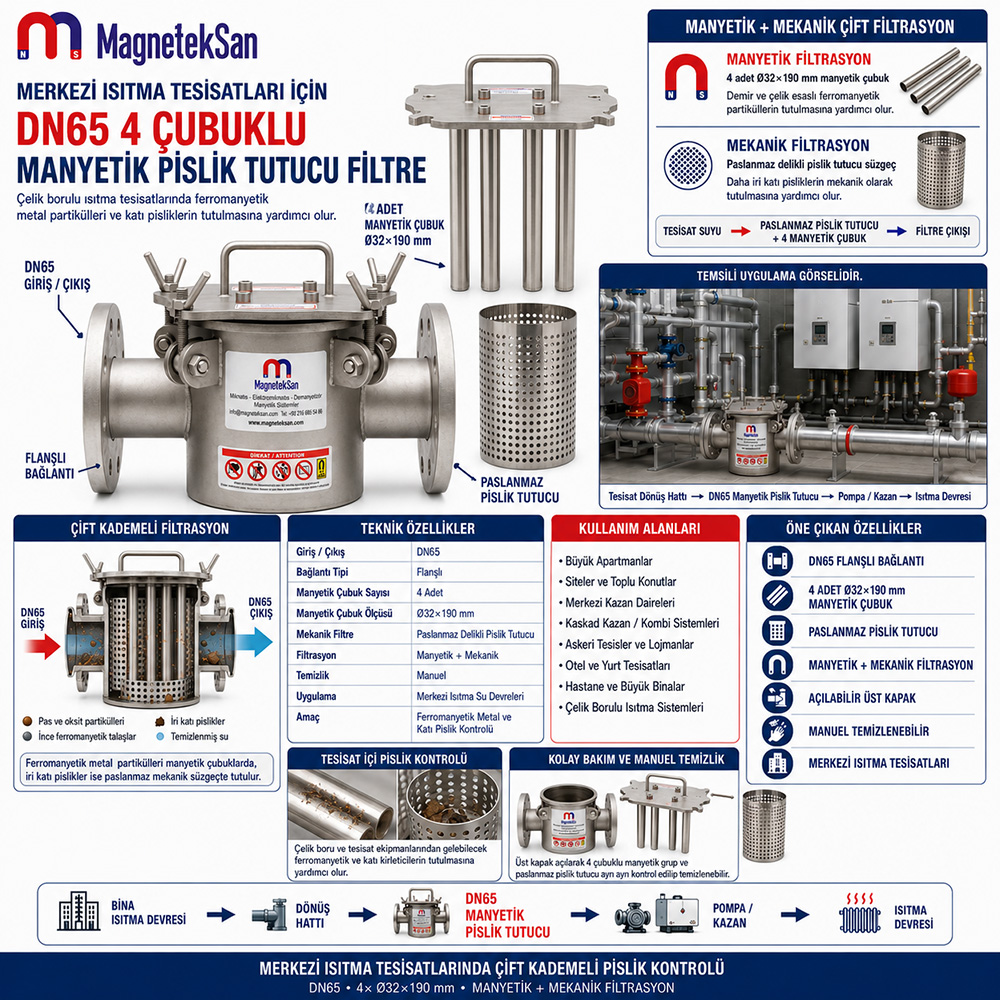

Tesisat Suyu → Paslanmaz Pislik Tutucu → Manyetik Çubuklar → DN65 Çıkış

Tesisat suyu filtre gövdesine girdiğinde katı pislikler paslanmaz süzgeç tarafından tutulurken, demir ve çelik esaslı manyetik partiküller 4 adet manyetik çubuğun yüzeyinde toplanır.

Bu çift kademeli yapı sayesinde tek gövde içerisinde hem mekanik pislik tutma hem de manyetik metal kontrolü gerçekleştirilebilir.

Teknik Yapı

Katalog ÖlçülerimizKatalog ölçüleri dışında özel taleplerinize özel çözümler üretiyoruz. Bunun için bizi arayabilir ve bilgi alabilirsiniz.

Merkezi Isıtma Tesisatlarında Manyetik Pislik Tutucu Neden Kullanılır?

Büyük binalardaki merkezi ısıtma sistemleri uzun boru hatları, kazanlar, pompalar, vanalar ve farklı tesisat ekipmanlarından oluşabilir.

Özellikle çelik boru kullanılan eski veya yoğun çalışan tesisatlarda zaman içerisinde su devresine;

• pas parçaları,
• demir oksit kalıntıları,
• çelik kırıntıları,
• kaynak ve montaj kalıntıları,
• mekanik aşınma partikülleri,
• tortu ve diğer katı pislikler

karışabilir.

Bu maddelerin tesisat içerisinde sürekli dolaşması istenmeyen bir durumdur.

DN65 manyetik pislik tutucu filtre, bu tür kirleticilerin belirli bir noktada toplanmasına yardımcı olmak için kullanılabilir.

Çelik Borulu Tesisatlarda Metal Partiküller Nasıl Oluşur?

Çelik borular ve metal tesisat elemanları zaman içerisinde su, sıcaklık değişimleri ve çalışma koşullarının etkisiyle yüzeysel korozyona uğrayabilir.

Bunun sonucunda sistem içerisinde çok küçük demir esaslı partiküller oluşabilir.

Bunlara ek olarak;

• kaynak sonrası kalan metal parçaları,
• montaj sırasında oluşan talaşlar,
• pompa ve vana aşınmaları,
• eski tesisattan kopan parçalar

da su devresine karışabilir.

Ferromanyetik özellik gösteren bu parçalar manyetik çubukların yüzeyine çekilerek tesisat akışından ayrılmaya yardımcı olur.

Paslanmaz Pislik Tutucu Filtrenin Görevi Nedir?

Ürünün içerisinde bulunan delikli paslanmaz süzgeç, manyetik çubuklardan farklı bir görev üstlenir.

Manyetik çubuklar özellikle ferromanyetik metalleri hedeflerken mekanik süzgeç;

• daha iri tortular,
• kaynak parçaları,
• yabancı cisimler,
• katı pislikler

gibi parçaların geçişini sınırlandırmaya yardımcı olur.

Bu nedenle sistem yalnızca bir manyetik filtre değildir.

Manyetik ayırma + mekanik süzme prensiplerini aynı gövde içerisinde birleştirir.

4 Adet Ø32×190 mm Manyetik Çubuk Nasıl Çalışır?

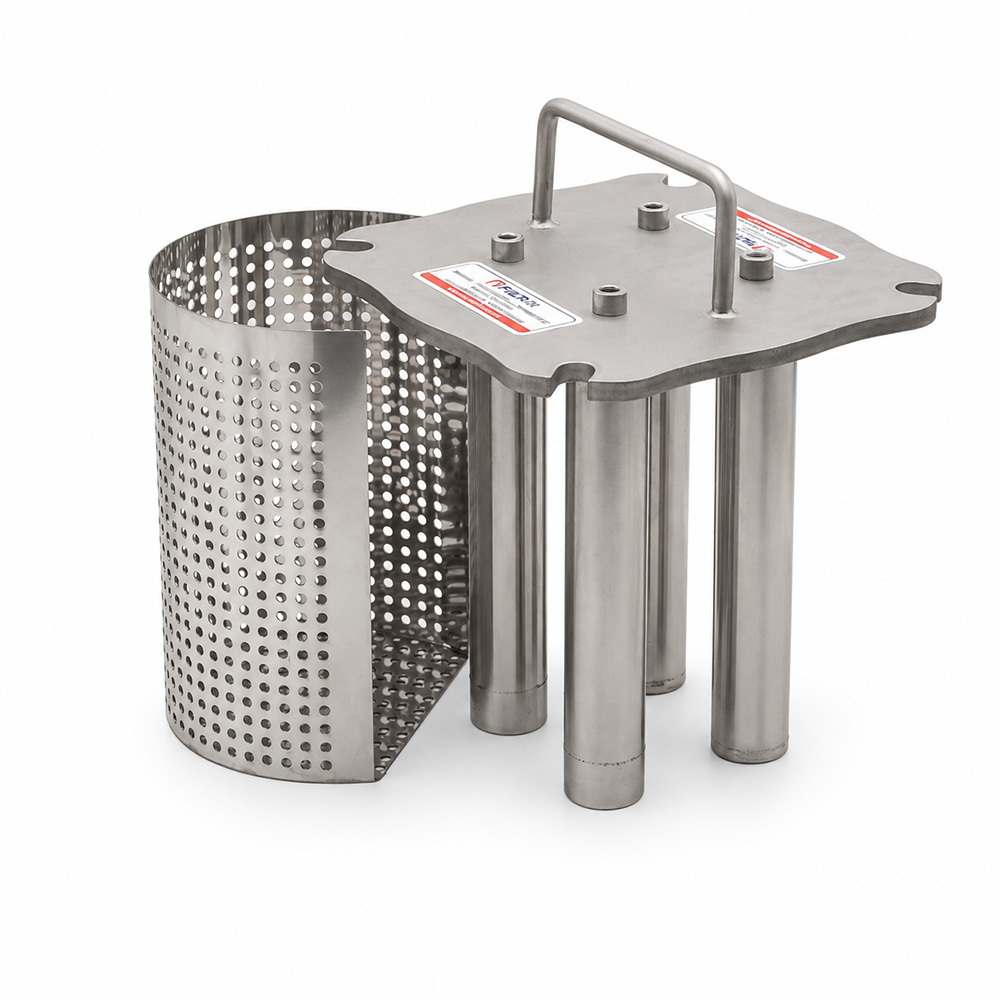

Filtre içerisinde toplam 4 adet Ø32×190 mm manyetik çubuk bulunur.

Tesisat suyu bu çubukların bulunduğu bölgeden geçerken yeterli ferromanyetik özellik gösteren parçalar manyetik yüzeylere doğru çekilir.

Metal partikülleri çubuk yüzeylerinde birikirken su akışı filtre çıkışına doğru devam eder.

Periyodik bakım sırasında çubuk grubu gövdeden çıkarılarak yüzeyde biriken metal parçaları temizlenebilir.

Büyük Apartman ve Sitelerde Nerede Kullanılabilir?

Uygun mühendislik değerlendirmesiyle;

• merkezi kazan dairesi,
• ana dönüş hattı,
• ana tesisat kollektörü,
• kazan giriş hattı,
• eşanjör öncesi tesisat hattı,
• büyük kombi / kaskad kazan sistemlerinin su devresi

gibi noktalarda değerlendirilebilir.

Özellikle çok sayıda dairenin aynı merkezi sistemden beslendiği yapılarda ana tesisat hattında bir kontrol noktası oluşturulması faydalı olabilir.

Askeri Tesislerde Kullanımı

Askeri tesis, lojman, hizmet binası, yemekhane, yatakhane veya büyük idari yapılarda geniş ölçekli merkezi ısıtma sistemleri bulunabilir.

Uzun çelik boru hatlarının bulunduğu bu tip tesislerde DN65 manyetik pislik tutucu;

tesisat suyunda dolaşan ferromanyetik metal ve mekanik pisliklerin merkezi bir noktada tutulmasına yardımcı olan bakım ekipmanı

olarak değerlendirilebilir.

Doğalgazlı Kazan Tesisatında Nerede Kullanılır?

Burada önemli bir ayrım vardır.

Bu ürünün kullanımını doğalgazın geçtiği gaz borusu olarak değil, doğalgazla çalışan kazan veya kombinin ısıtma suyu devresi olarak değerlendirmek gerekir.

Örnek:

Radyatör / Isıtma Devresi → Dönüş Hattı → DN65 Manyetik Pislik Tutucu → Pompa / Kazan → Isıtma Devresi

Bu şekilde tesisat içerisindeki metal ve katı kirleticilerin kazan veya diğer ekipmanlara ulaşmadan önce tutulmasına yardımcı olunabilir.

Doğrudan yanıcı gaz hattında kullanım için ise ürünün basınç sınıfı, sızdırmazlık, malzeme ve gerekli mevzuat/uygunluk şartları ayrıca doğrulanmalıdır.

Dönüş Hattında Kullanılması Neden Tercih Edilebilir?

Merkezi ısıtma tesisatında su bina içerisindeki radyatörler, borular ve diğer ekipmanlardan geçtikten sonra kazan dairesine geri döner.

Bu dönüş suyu beraberinde tesisattan kopan partikülleri taşıyabilir.

Bu nedenle uygun projelerde:

Tesisat Dönüşü → Manyetik Pislik Tutucu → Pompa / Kazan

şeklinde bir konumlandırma değerlendirilebilir.

Nihai montaj noktası tesisat projesi ve hidrolik koşullara göre belirlenmelidir.

Manyetik Filtre Pompayı Korur mu?

Filtre, uygun şekilde yerleştirildiğinde sistem içerisinde dolaşan bazı ferromanyetik ve mekanik kirleticilerin pompaya ulaşmadan önce tutulmasına yardımcı olabilir.

Ancak “pompayı kesin korur” veya “arıza oluşmasını engeller” gibi mutlak ifadeler kullanılmamalıdır.

Pompa ömrünü;

• tesisat suyu kalitesi,
• debi,
• basınç,
• çalışma sıcaklığı,
• mekanik yük,
• bakım durumu

gibi çok sayıda faktör etkiler.

Eşanjör Öncesinde Kullanılabilir mi?

Uygun tesisat tasarımında evet.

Isı eşanjörleri dar geçişlere sahip olabildiği için sistem suyunda bulunan katı kirleticilerin kontrol edilmesi önemlidir.

Manyetik ve mekanik filtrasyonun birlikte kullanılması, eşanjöre ulaşan su içerisindeki bazı yabancı maddelerin azaltılmasına yardımcı olabilir.

Eski Tesisatlarda Neden Önemlidir?

Uzun yıllardır çalışan çelik borulu tesisatlarda korozyon ve tortu birikimi yeni sistemlere göre daha fazla olabilir.

Özellikle tesisata müdahale, bakım veya boru değişimi sonrasında sistem içerisinde gevşeyen parçalar dolaşıma katılabilir.

Bu nedenle eski merkezi ısıtma sistemlerinde filtre yüzeylerinin ilk dönemlerde daha sık kontrol edilmesi gerekebilir.

Yeni Tesisatlarda da Kullanılabilir mi?

Evet.

Yeni tesisatlarda da montaj sırasında;

• metal talaşı,
• kaynak kalıntısı,
• küçük bağlantı parçaları,
• boru içerisindeki üretim kalıntıları

bulunabilir.

Tesisat devreye alınmadan önce uygun yıkama işlemleri yapılması gerekir. Manyetik pislik tutucu bu işlemlerin yerine geçmez ancak işletme sırasında ilave bir kontrol noktası oluşturabilir.

Manyetik ve Mekanik Filtrasyon Arasındaki Fark Nedir?

Manyetik Filtrasyon

Demir ve manyetik özellik gösteren çelik parçaları hedefler.

Mekanik Filtrasyon

Süzgeç deliklerinden büyük olan katı maddelerin geçişini sınırlandırır.

Bu üründe iki prensip aynı gövde içerisinde bulunur.

Böylece yalnızca manyetik parçalar değil, süzgecin tutabileceği bazı manyetik olmayan katı kirleticiler de kontrol edilebilir.

Manyetik Filtre Tüm Metalleri Tutar mı?

Hayır.

Manyetik çubuklar özellikle ferromanyetik malzemeler üzerinde etkilidir.

Örneğin:

• demir,
• karbon çeliği,
• manyetik çelik partikülleri

çekilebilir.

Alüminyum, bakır veya pirinç gibi ferromanyetik olmayan metaller manyetik çubuklar tarafından aynı şekilde tutulmaz.

Ancak bu maddeler yeterince büyükse ürün içerisindeki mekanik süzgeç tarafından tutulmaları mümkün olabilir. Bu durum parçanın boyutuna ve süzgeç delik yapısına bağlıdır.

Filtrenin Temizliği Nasıl Yapılır?

Bakım işlemi öncesinde hat uygun şekilde durdurulmalı, basınç güvenli biçimde tahliye edilmeli ve ekipmanın güvenli şekilde açılabileceği doğrulanmalıdır.

Ardından;

1. Üst kapak açılır.
2. Manyetik çubuk grubu çıkarılır.

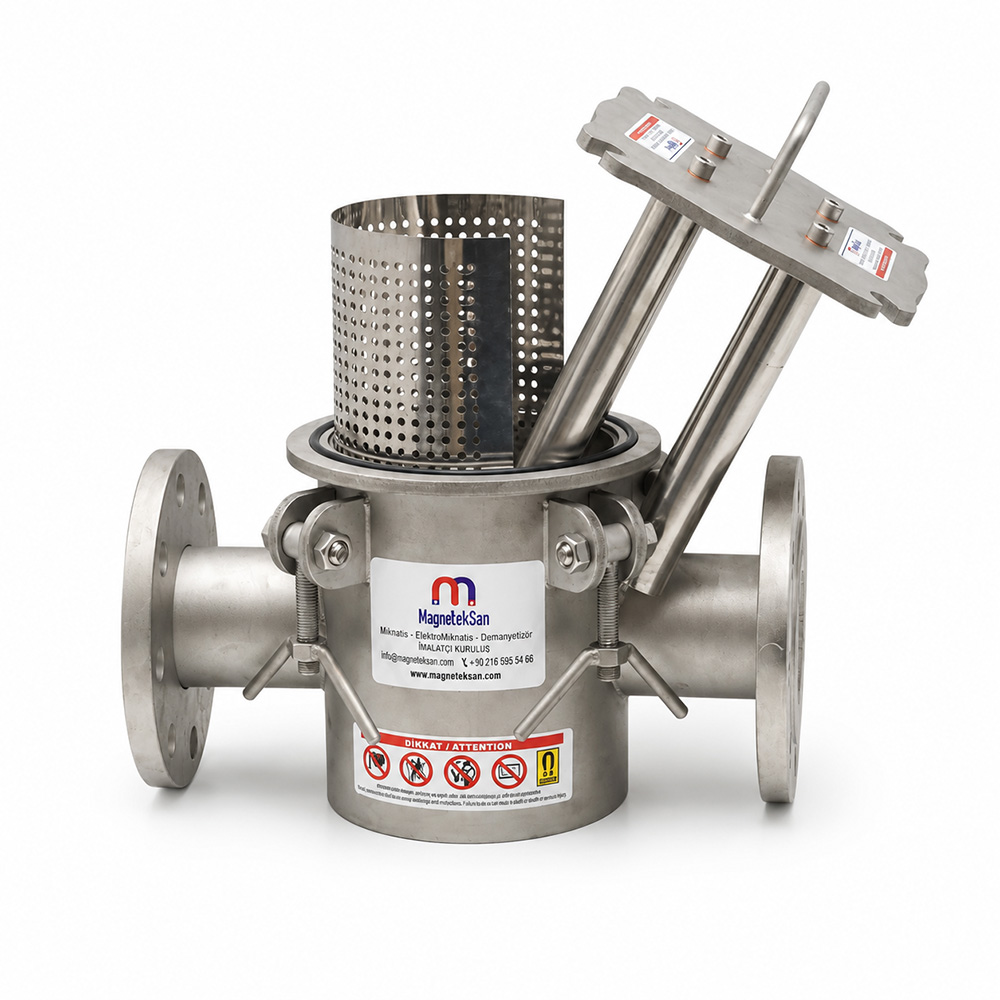

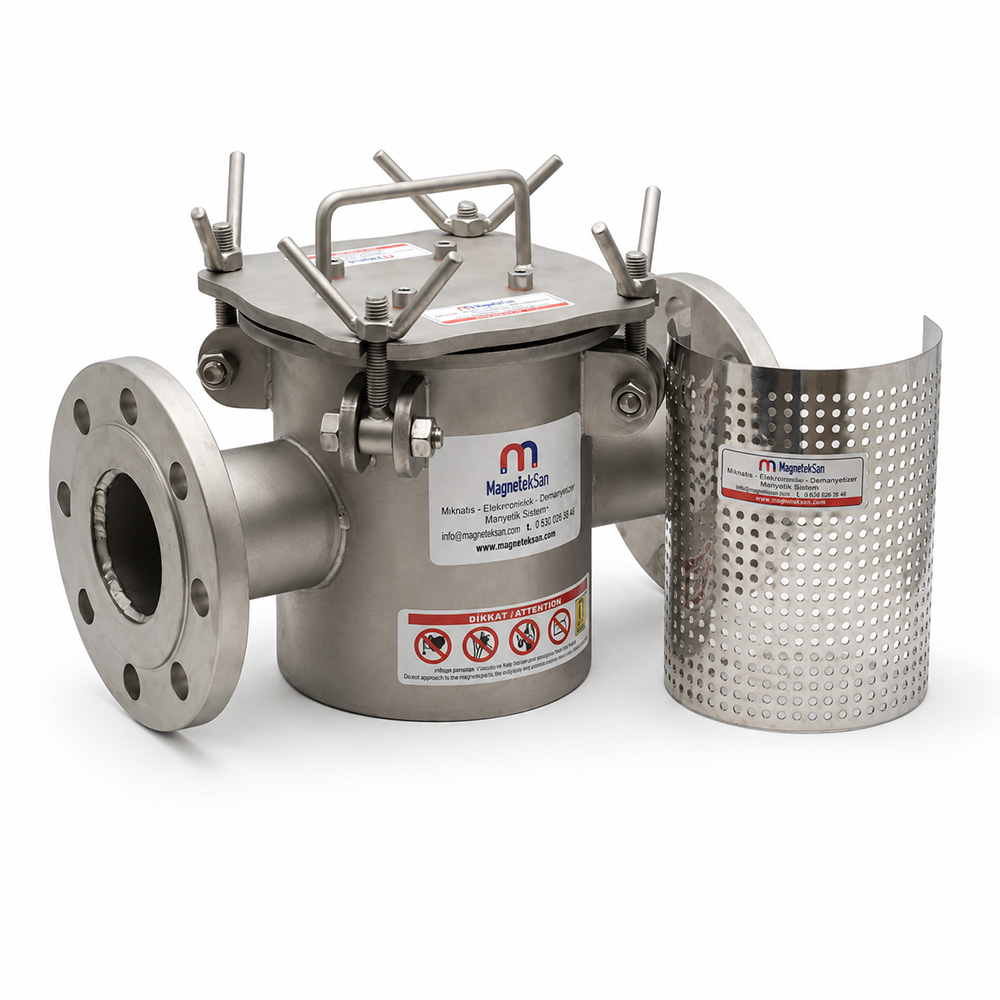

3. Paslanmaz delikli süzgeç çıkarılır.
4. Manyetik çubuklardaki metal birikimi temizlenir.
5. Süzgeç içerisindeki katı pislikler uzaklaştırılır.
6. Parçalar kontrol edilerek tekrar gövdeye yerleştirilir.

Bu yapı, hem manyetik bölümün hem de mekanik filtrenin aynı bakım sırasında kontrol edilmesine olanak sağlar.

Temizlik Sıklığı Nasıl Belirlenir?

Her tesis için aynı bakım aralığı uygun değildir.

Temizlik sıklığı;

• tesisatın yaşı,
• kullanılan boru tipi,
• sistem suyu kalitesi,
• metal kirlilik miktarı,
• günlük çalışma süresi,
• filtrede oluşan basınç kaybı

gibi koşullara göre belirlenmelidir.

Yeni kurulumda ilk dönemlerde daha sık kontrol yapılması, sistemin gerçek kir yükünün anlaşılmasına yardımcı olabilir.

Filtrenin Kirlenmesi Nasıl Anlaşılır?

Mekanik süzgeç üzerinde fazla miktarda tortu birikmesi ürün geçiş alanını daraltabilir.

Bu durum sistemin hidrolik davranışını etkileyebilir.

Bu nedenle bakım planında;

• basınç farkı,
• sistem debisi,
• pompa çalışma davranışı,
• periyodik görsel kontrol

gibi göstergeler dikkate alınabilir.

DN65 Bağlantının Avantajı

DN65 flanşlı bağlantı, uygun çapta merkezi tesisat hatlarına bağlantı imkânı verir.

Flanşlı yapı bakım sırasında ekipmanın hattan sökülmesi ve tesisata yeniden bağlanması açısından endüstriyel tesisatlarda yaygın kullanılan bir mekanik bağlantı yöntemidir.

Ancak karşı flanş standardı, basınç sınıfı ve conta seçimi gerçek tesisat projesine göre doğrulanmalıdır.

Bu Ürün Kimler İçin Uygundur?

DN65 manyetik pislik tutucu özellikle;

• büyük apartmanlar,
• siteler,
• toplu konut projeleri,
• askeri tesisler,
• lojmanlar,
• oteller,
• hastaneler,
• okul ve yurtlar,
• fabrika idari binaları,
• merkezi kazan daireleri

gibi geniş ısıtma tesisatlarının bulunduğu yapılarda değerlendirilebilir.

Magneteksan DN65 Manyetik Pislik Tutucu Filtre

DN65 4 çubuklu manyetik pislik tutucu filtre, 4 adet Ø32×190 mm manyetik çubuk ile paslanmaz delikli mekanik süzgeci tek gövdede birleştirerek merkezi ısıtma tesisatlarındaki ferromanyetik metal ve katı pisliklerin kontrolüne yardımcı olur.

Özellikle çelik borulu geniş tesisatlarda, büyük apartmanlarda, toplu konutlarda ve merkezi kazan sistemlerinin su devrelerinde bakım ve filtrasyon amacıyla değerlendirilebilir.

Önemli: Ürünün uygulanacağı tesisat için çalışma basıncı, sıcaklık, flanş standardı, debi ve diğer proje şartları montaj öncesinde teknik olarak doğrulanmalıdır.
