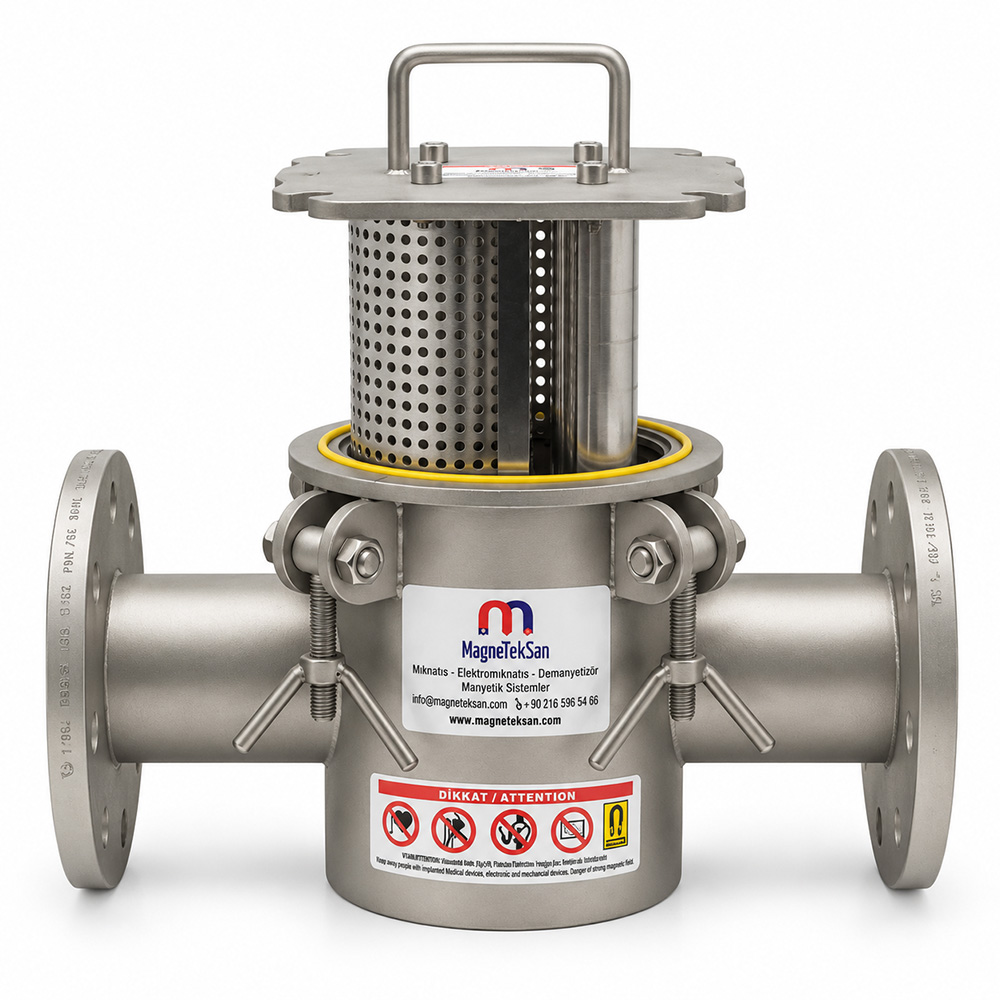

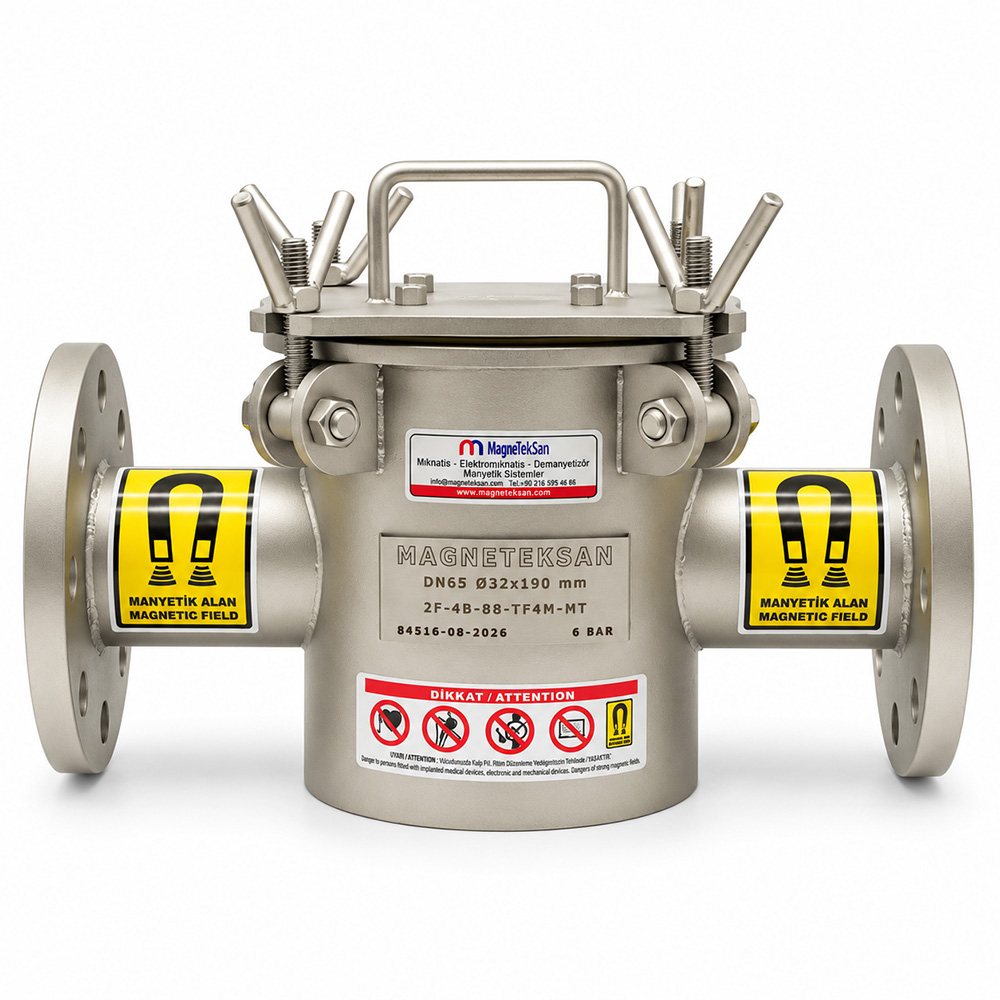

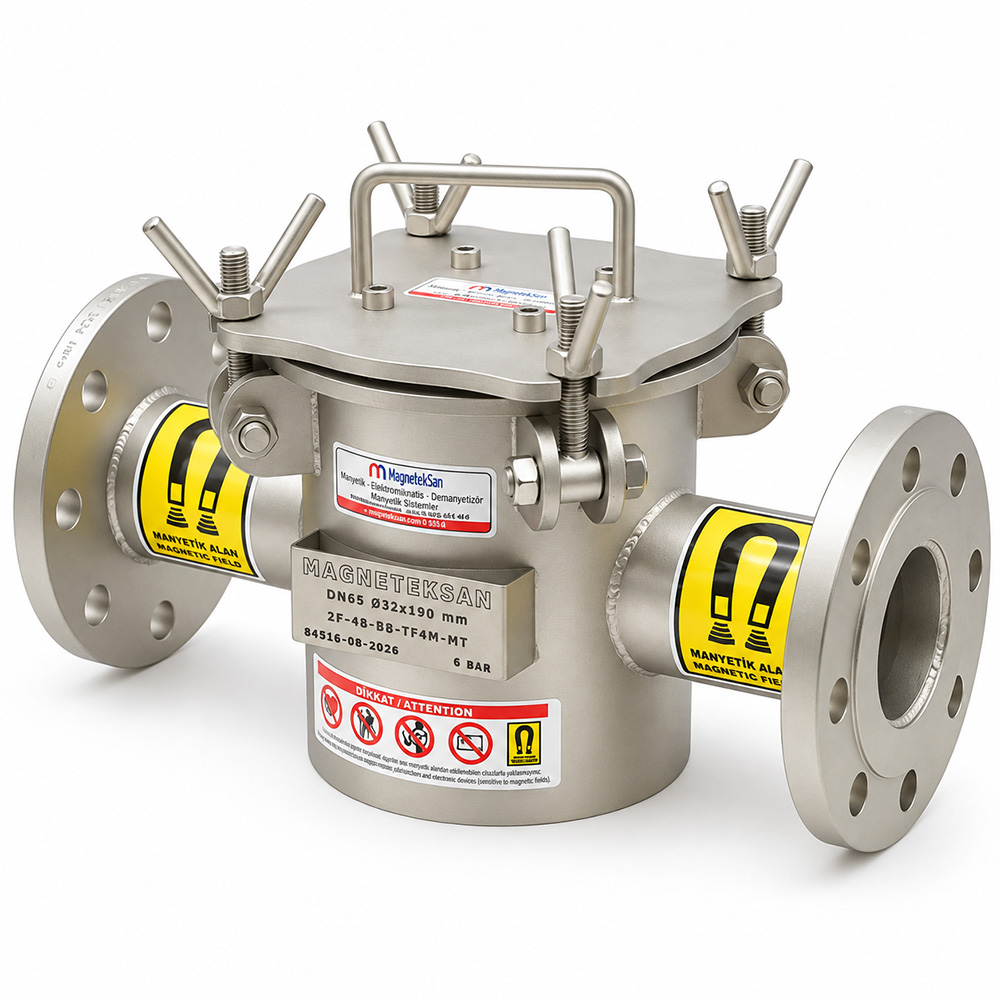

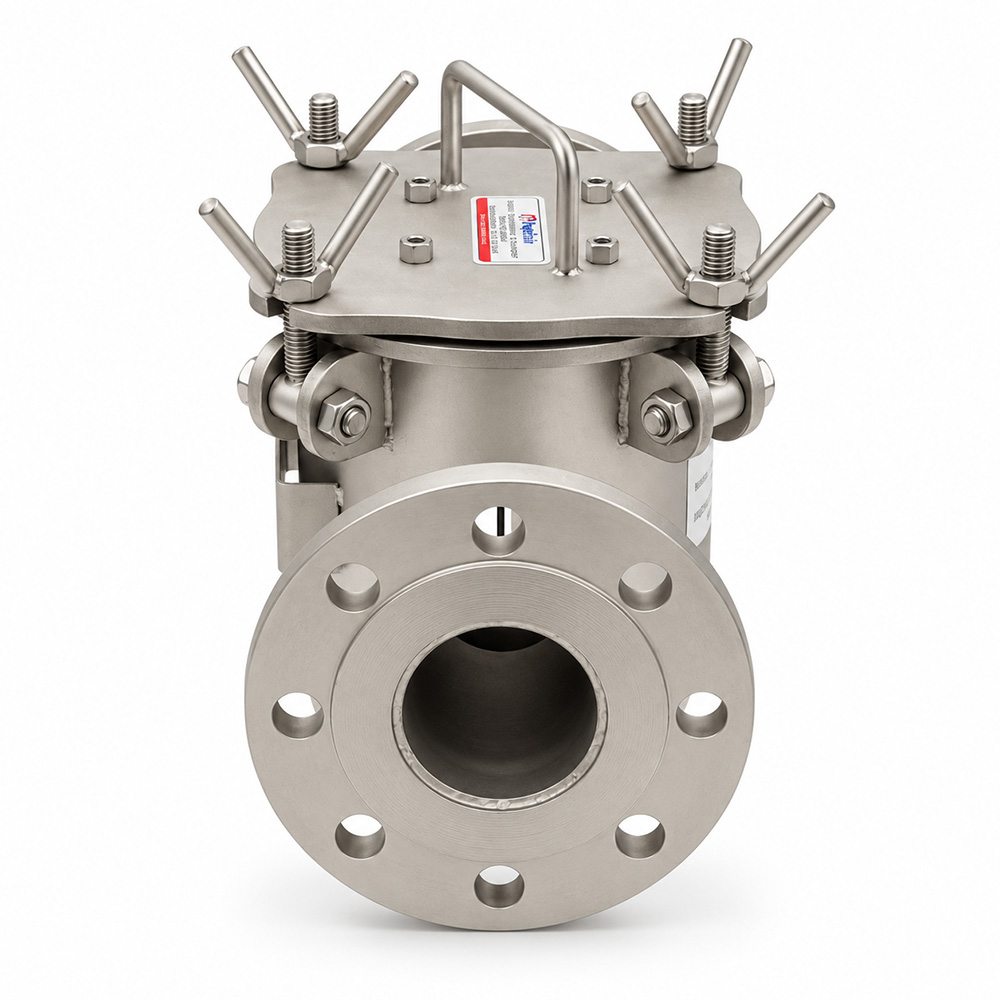

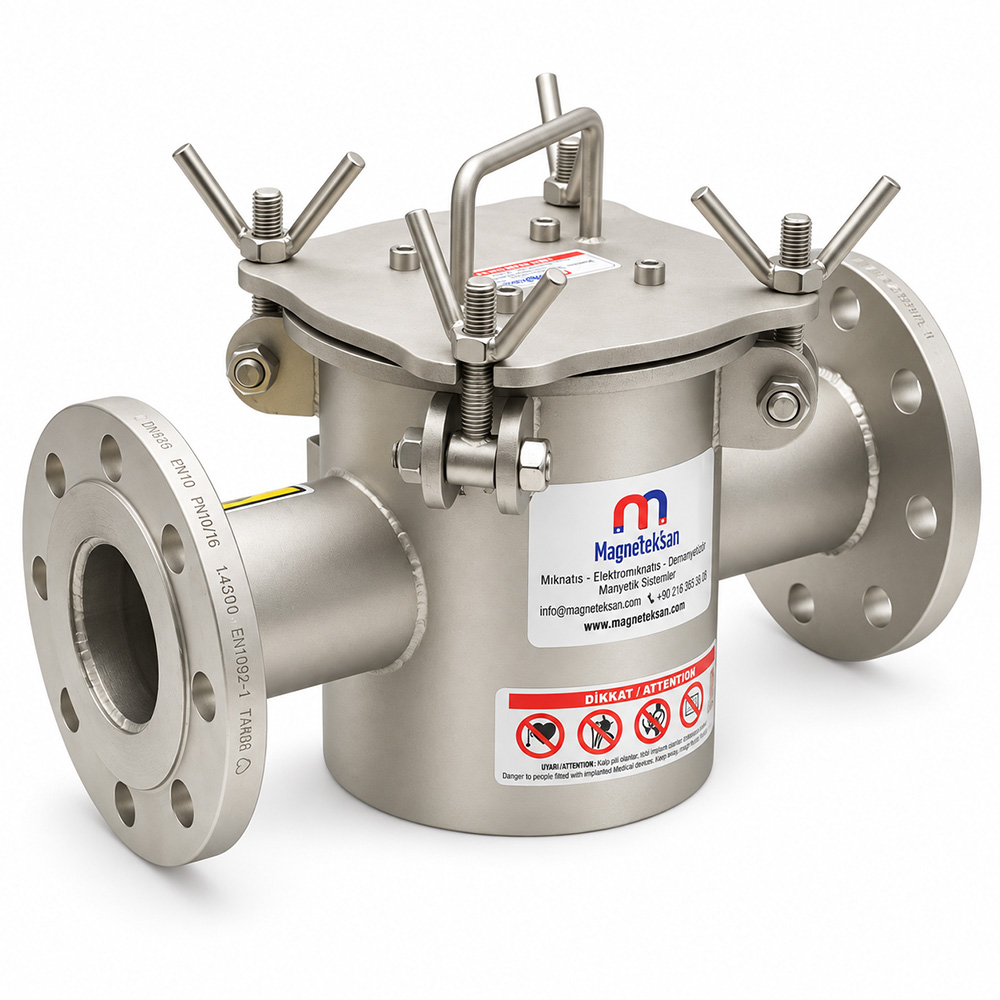

DN65 Manyetik Filtre – Flanşlı

DN65 Flanşlı Manyetik Çubuk Mıknatıslı Filtre

Su, Süt, Erimiş Çikolata gibi akıcı malzemelerin içerisinde bulunan mikronize boyuttaki metal partikülleri ayırmak için kullanılır.

Flanş veya Nipel bağlantılı olarak isteğe göre üretilebilir ve sisteminize kolayca monta edilir.

Kolay temizlenebilir özelliğe sahiptir.

Yüksek gausslu Neodimyum mıknatıslar kullanılır.

Manyetik filtre yüksek gauss değerine sahip olup sıvı içindeki metal tozları mikron seviyesine kadar tutmaktadır.

Aşağıda manyetik filtrelerin genel ölçü ve tablosu verilmişti.

Manyetik Filtre Nedir ve Nasıl Çalışır?

Aşağıdaki animasyon videomuzda bir manyetik filtrenin nasıl çalıştığını görebilirsiniz.

Katalog Ölçülerimiz

Katalog ölçüleri dışında özel taleplerinize özel çözümler üretiyoruz. Bunun için bizi arayabilir ve bilgi alabilirsiniz.

Sertifikalı Mıknatıslı Manyetik Filtre İmalatı

Gıda imalatı yapan firmaların son ürünlerinde manyetik filtreler kullanılır. Kritik kontrol noktalarında ve ekipmanı korumak için mıknatıslı filtreler tercih edilmektedir.  10000 Gauss ve 12500 Gauss ve 13500 Gauss değerindeki mıknatıslar gıdaların güvenliğini sağlamada en önemli ekipmanlardandır.  Manyetik çubuklar komple paslanmaz malzemeden üretilir. Yüzeylerinde bakteri oluşumu olmaz ve gıdaya uygundur.

BRC, HACCP ve TSE gibi dünyaca geçerli standartlara uygun olarak manyetik filtreler üretilir.

Manyetik filtrelerimiz yerli üretimdir. Kurumsal firmalara özel ebatlarda ve güçlerde üretimimiz vardır. Özel 304 ve 316 paslanmaz sac altyapısı, özel kontrol sistemi ile bu filtreler asla metal kaçırmayacaktır.

Ürettiğimiz Manyetik Filtrelerin Teknik Özellikleri

Manyetik filtreler aşağıdaki teknik özelliklerde üretilebilir. Asidik ve bazik ortamlarda çubuk mıknatısların kılıfları 316L ve 304 kalite paslanmazdan üretilebilir.

• Metal tozları ve impüriteleri hidronik sistemin dışına mümkün olan en kısa sürede almayı sağlar.

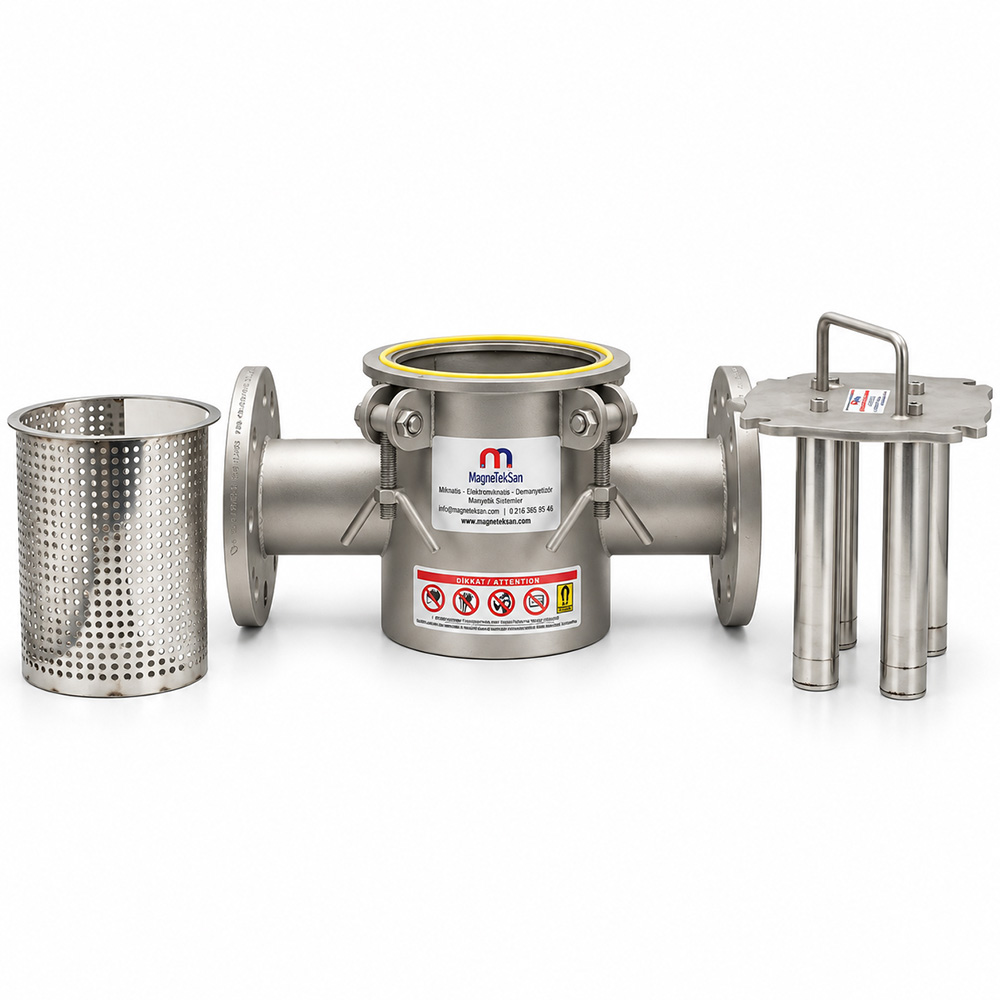

• Paslanmaz gövdeye sökülebilir manyetik çubukludur.
• Manyetik çubukların bağlı olduğu gövde çapı 3”, 4”, 5” ve 6” gibi istenilen çaplarında üretilir.
• Kılıflı ve kılıfsız olarak müşteri isteğine göre tasarımı yapılabilir.
• Kılıf içinde kullanılan neodyum mıknatıslar sayesinde çok yüksek akı gücüne sahip olurlar.
• Kılıf dışından 10000 – 14000 GAUSS dolayında AKI gücüne sahip NdFeB Neodimyum mıknatıslar kullanılır.
• Standart 80°C ve Maksimum 200°C düzeyinde sıcaklıklara dayanabilirler.
• Çubuklu Manyetik filtreler maksimum 10 Bar dayanım basıncına sahip döküm ya da kaynaklı imalat 304 paslanmaz gövdeden imal edilirler.
• Çubuklu manyetik filtreler NdFeB Neodimyum mıknatıslar 304 Paslanmaz çelik boru içinde üretilirler.
• 304 paslanmaz çelik boru içinde muhafaza edilen çubuklar yine 304 Paslanmaz rot kılıflarına sahip olur.
• Manyetik filtre de manuel ya da otomatik purjöre sahip olur.
• Rotlu manyetik filtreler kirlilik takibi için paslanmaz malzemeden üretilmiş sökülebilir üst kapağı ile üretilir.
• Yatay ve dikey hatlara giriş ve çıkış ölçüsüne göre şaşırtmalı olarak üretilebilir.
• Yatay bağlantıda alt kısmında, 1” pirinç boşaltma vanası ile üretilir.
• Yüksek sıcaklıklarda ( max. 100°C ) sızdırmazlık özelliğine sahip EPDM o-ring contalar ile desteklenerek üretilir.
• Sistem müşteri talebine göre kendi kendini temizleyen şekilde ve manuel temizlemeli olarak üretilebilmektedir.

Sıkça Sorulan Sorular

Ürünlerimiz ve manyetik filtreler hakkında sıkça sorulan sorular.

1. Toz veya kuru ürünler için manyetik filtre kullanılır mı?
   Cevap: Hayır. Manyetik filtre sıvı ürünlerin içerisinden demir parçacıklarını ayrılması için özel olarak tasarlanmıştır.
2. Yakalanan demir parçacıkları nasıl temizlenir?
   Cevap: Manuel temizlemeli filtrelerde manyetik barların olduğu blok dışarı çıkartılır ve uygun bir malzeme ile el ile sıyrılarak temizlenir. Otomatik temizlemeli filtrelerde ise blok kısmını çıkardığınız zaman metaller kolayca kendiliğinden düşmektedir.
3. Filtre muhafazası paslanmaz yerine normal metalden yapılabilir mi?
   Cevap: Hayır. Metali mıknatıs çeker ancak paslanmazı çekmez. Metal olduğu durumda manyetik alan metal gövde ile kısa devre yapar ve bu da verimliliğini azaltır. Bu yüzden sadece paslanmaz üretmekteyiz.
4. Manyetik filtrenin muhafazası da manyetik midir?
   Cevap: Muhafazası manyetik değildir. Muhafazanın içine yerleştirilmiş çubuklar manyetiktir ve bu da demir parçacıklarını yakalar.
5. Manyetik filtreyi çalıştırmak için elektrik gerekli midir?
   Cevap: Manyetik filtre kalıcı mıknatıslardan oluşur, bu nedenle güç kaynağı gerektirmez.
6. Yüksek aşındırıcı / asidik sıvı için manyetik filtre kullanabilir miyiz?
   Cevap: Evet. Bu tür uygulamalar için özel kaplamalar yapıyoruz.
7. Mıknatısın ömrü ne kadar?
   Cevap: Mıknatısların gücü kalıcıdır. Mıknatıs iki durumda demanyetize olabilir, a) Hasar gördüğünde. b) Mıknatıs belirtilen çalışma sıcaklığının ötesine maruz kaldığında. Ancak mıknatıs, 5 yıl boyunca manyetik gücünü % 2 ila% 3 oranında kaybedebilir.
8. Mıknatısı şarj edebilir miyiz? Gücünü artırabilir miyiz?
   Cevap: Hayır. Mıknatıs şarj edilemez. Sadece esnek mıknatıslarımız şoklama ile güçlendirilmektedir.
9.  Mıknatısın gücünü nasıl ölçebiliriz?
   Cevap: Manyetik güç Gauss birimi gauss metre ile kontrol edilebilir. Alacağınız manyetik filtreler Gauss raporu ile teslim edilmekte ve 1 yıl geçerlidir.
10. Manyetik Filtrenin Manyetik Çubuğunu değiştirebilir miyiz?
    Cevap: Manyetik Çubuklar, filtrenin üst kapağı ile kaynaklandığı durumda çıkarılamaz. Ancak bazı durumlarda cıvata ile bağlanarak üretiyoruz. Bu durumda değişim mümkün olmaktadır.
