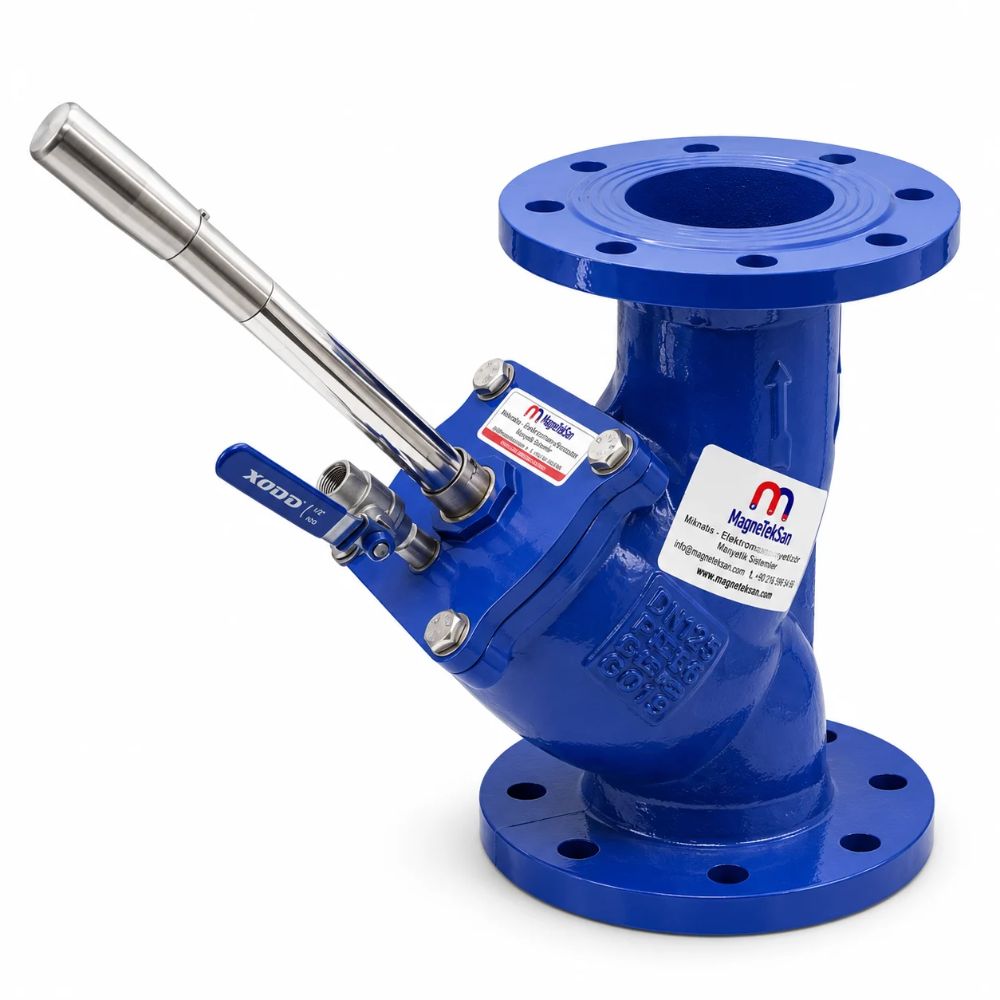

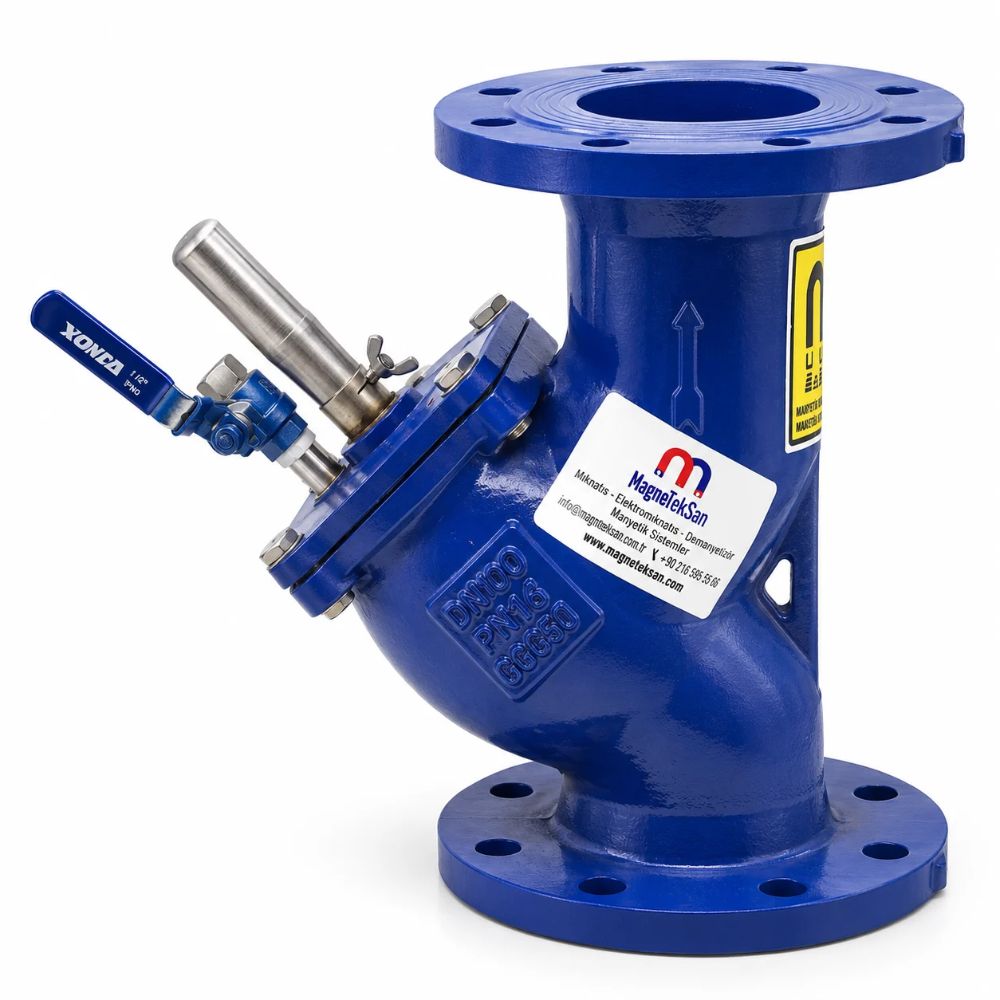

DN100 Ø25×250 mm Neodyum Manyetik Filtre – Soğuk Su Hattı

DN100 Ø25×250 mm Neodyum Manyetik Filtre, endüstriyel soğuk su hatlarında demir ve diğer ferromanyetik metal partiküllerini tutmak için tasarlanmıştır. N35 neodyum çubuğu, mavi boyalı döküm gövdesi ve flanşlı bağlantısıyla tesisata entegre edilir. Açılabilir filtre bölümü, manyetik elemanın manuel temizliğine imkân tanır.

Özellik	Değer
Ürün türü	Neodyum manyetik filtre
Kullanım alanı	Soğuk su hattı
Nominal bağlantı	DN100
Bağlantı şekli	Flanşlı
Filtre geometrisi	Y tipi
Gövde malzemesi	Döküm
Gövde rengi	Mavi
Mıknatıs türü	Neodyum
Mıknatıs kalitesi	N35
Manyetik çubuk adedi	1
Manyetik çubuk çapı	Ø25 mm
Manyetik çubuk uzunluğu	250 mm
Maksimum çalışma sıcaklığı	80°C
Akışkan	Soğuk su
Temizleme şekli	Manuel, açılabilir bölümden
Ek donanım	Manuel vanalı yardımcı bağlantı

1. DN100 Neodyum Manyetik Filtre Nedir?

DN100 neodyum manyetik filtre, endüstriyel soğuk su hatlarında bulunan ferromanyetik metal parçacıklarını yakalamak amacıyla kullanılan bir manyetik ayırma ekipmanıdır. Boru hattına flanşlı bağlantılarla monte edilir.

Ürün, N35 kalite neodyum mıknatıs içeren Ø25×250 mm manyetik çubukla çalışır. Manyetik alan, su içerisinde taşınan mıknatıslanabilir metal parçacıklarının tutulmasına yardımcı olur.

Mavi boyalı döküm gövde, Y tipi filtre geometrisine sahiptir. Açılı filtre bölümü, bakım ve temizlik amacıyla manyetik elemana erişilmesini sağlar.

Magneteksan tarafından üretilen bu model, soğuk su dolaşım hatlarında metal partikül kontrolü için değerlendirilebilecek bir çözümdür.

2. Soğuk Su Hatlarında Manyetik Filtrasyon

Endüstriyel soğuk su devrelerinde boruların ve metal bileşenlerin aşınması sonucunda küçük metal parçacıkları oluşabilir. Bu parçacıkların bir bölümü dolaşım suyuyla taşınır.

Manyetik filtrasyon, ferromanyetik özellikteki parçacıkların bir manyetik alan yardımıyla akışkandan ayrılmasını amaçlar. İşlem, mıknatıslanabilir kirleticilere odaklanır.

DN100 neodyum manyetik filtre, uygun tesisat koşullarında su içerisindeki demir esaslı partikülleri tutmak için kullanılabilir.

Manyetik olmayan tortuların ve çözünmüş maddelerin giderilmesi için farklı filtrasyon veya su şartlandırma yöntemlerine ihtiyaç duyulabilir.

3. Endüstriyel Soğutma Suyu Sistemlerinde Kullanım

Endüstriyel tesislerde soğutma suyu, makinelerde ve proses ekipmanlarında ısının uzaklaştırılması için kullanılabilir. Bu devrelerde suyun taşıdığı kirleticilerin kontrolü önemlidir.

Metal parçacıklarının suyla taşınması, zaman içerisinde tesisatın belirli noktalarında birikmelere neden olabilir.

Manyetik filtreler, uygun şekilde projelendirilmiş soğutma devrelerinde ferromanyetik parçacıkların ayrılmasına yardımcı bir ekipman olarak kullanılabilir.

Filtrenin belirli bir soğutma sistemine uygunluğu, çalışma basıncı, debi, sıcaklık ve akışkan bileşimi değerlendirilerek belirlenmelidir.

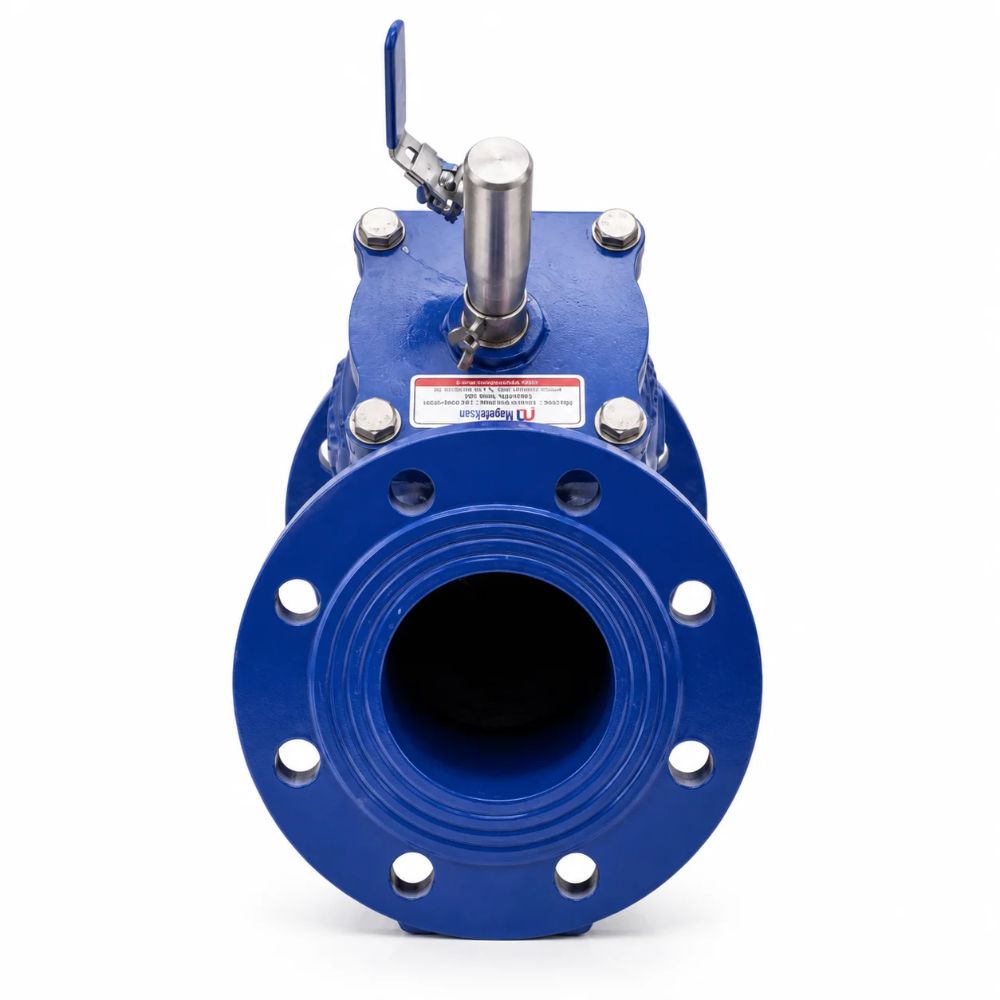

4. DN100 Flanşlı Bağlantı Yapısı

Ürün DN100 nominal bağlantı ölçüsüne sahiptir. Giriş ve çıkış tarafında flanşlı bağlantı kullanılmıştır.

Flanşlar, filtre gövdesinin uygun boru tesisatına cıvatalı bağlantılarla monte edilmesini sağlar.

Montaj öncesinde flanşların delik düzeni, conta yüzeyleri ve bağlantı standardı kontrol edilmelidir.

DN100 ölçüsü tek başına basınç sınıfını belirtmez. Kullanılacak sistemin basınç gereklilikleri ayrıca doğrulanmalıdır.

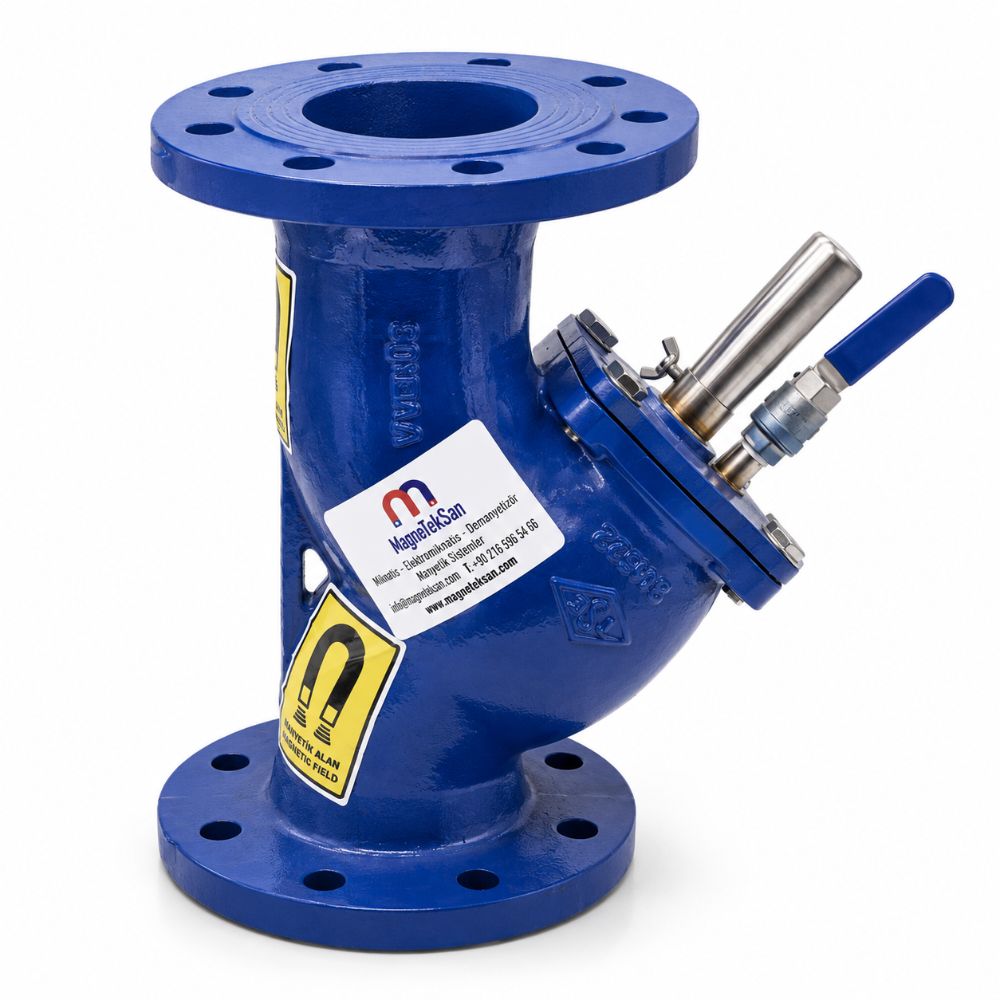

5. Y Tipi Manyetik Filtre Tasarımı

DN100 filtre, Y tipi gövde geometrisiyle üretilmiştir. Ana su akış hattından açılı olarak ayrılan bölümde manyetik filtre elemanı bulunmaktadır.

Bu tasarım, manyetik elemana ana bağlantıları tamamen sökmeden bakım erişimi sağlamak amacıyla kullanılır.

Filtrenin iç geometrisi, suyun manyetik ayırma bölgesiyle etkileşimini etkiler. Gerçek akış davranışı işletme koşullarına bağlıdır.

Y tipi filtrelerin montajında üretici tarafından belirlenen akış yönü ve bakım erişim gereklilikleri dikkate alınmalıdır.

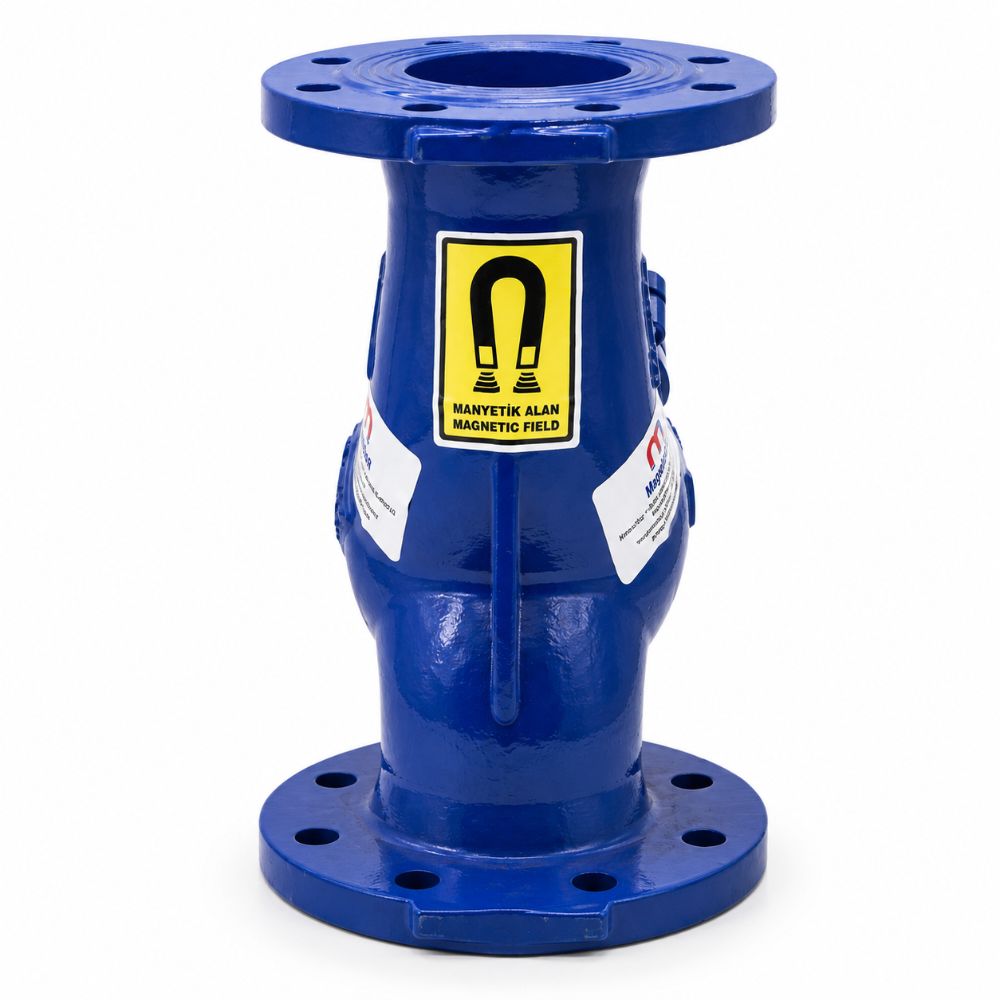

6. Mavi Boyalı Döküm Gövde

Filtrenin dış gövdesi döküm malzemeden üretilmiş ve mavi renkte boyanmıştır. Bu özellik ürünün fotoğraflarında açıkça görülmektedir.

Döküm gövde, ana akış kanalını ve manyetik elemanın yerleştirildiği açılı bölümü bir arada barındırır.

Dış yüzeydeki boya, çevresel etkilere karşı yüzey korumasına katkıda bulunabilir. Kaplama performansı boya sistemine ve kullanım ortamına bağlıdır.

Döküm malzemenin kesin sınıfı belirtilmediği için belirli bir dökme demir kalite standardı veya basınç dayanımı iddia edilmemektedir.

7. N35 Neodyum Mıknatıs Teknolojisi

Filtrenin manyetik elemanında N35 kalite neodyum mıknatıs kullanılmıştır. N35, neodyum mıknatısların teknik sınıflandırmalarından biridir.

Neodyum mıknatıslar, kompakt boyutlarda güçlü manyetik alanlar oluşturabilmeleri nedeniyle endüstriyel ayırma sistemlerinde tercih edilir.

Mıknatıs kalitesi, sistem performansını etkileyen bileşenlerden biridir. Bununla birlikte ayırma verimi yalnızca N35 bilgisiyle belirlenemez.

Bu model için manyetik alanın Gauss cinsinden sayısal değeri henüz belirtilmemiştir. Dolayısıyla doğrulanmamış bir alan değeri kullanılmamaktadır.

8. Ø25 mm Manyetik Çubuk Çapı

Üründe kullanılan neodyum manyetik çubuğun çapı 25 mm’dir. Bu ölçü manyetik elemanın dış geometrisini tanımlar.

Silindirik yapı, akışkan içerisindeki ferromanyetik parçacıkların tutunabileceği bir manyetik çalışma yüzeyi oluşturur.

Çubuğun çapı, manyetik alan dağılımını ve yüzey geometrisini etkileyen faktörler arasındadır.

Çap ölçüsünden hareketle belirli bir çekim mesafesi veya partikül yakalama oranı hesaplanamaz. Bu değerler için ek teknik veriler gereklidir.

9. 250 mm Manyetik Çubuk Uzunluğu

Manyetik çubuğun uzunluğu 250 mm’dir. Bu boyut, filtrenin manyetik ayırma elemanına ait teknik ölçüdür.

Çubuk, açılı filtre bölümü içerisinde yer alacak şekilde tasarlanmıştır. Kullanım sırasında uygun metal parçacıklarının manyetik yüzeyde birikmesi amaçlanır.

250 mm uzunluk, gövdenin toplam boyu veya flanşlar arasındaki montaj ölçüsü değildir.

Tesisat projelerinde kullanılacak toplam bağlantı ölçüleri için ürünün teknik çizimi esas alınmalıdır.

10. Soğuk Suda Demir Partiküllerinin Oluşumu

Su tesisatlarındaki demir içeren metal bileşenler, işletme koşullarına bağlı olarak zaman içerisinde korozyona uğrayabilir.

Korozyon sonucunda farklı büyüklüklerde ve farklı manyetik özelliklerde parçacıklar oluşabilir. Bu parçacıkların bir bölümü suyla birlikte taşınabilir.

Manyetik özelliğe sahip olan demir esaslı partiküller, neodyum filtre elemanı tarafından tutulabilir.

Bütün korozyon ürünleri aynı manyetik davranışı göstermediği için manyetik filtrasyon tek başına eksiksiz su arıtımı anlamına gelmez.

11. Ferromanyetik Metal Kırıntılarının Tutulması

Ferromanyetik metaller, manyetik alanla güçlü şekilde etkileşime girebilen malzemelerdir. Demir ve bazı çelik türleri bu gruptadır.

DN100 filtre, suyla taşınan uygun ferromanyetik kırıntıların manyetik elemanda tutulmasını amaçlar.

Tutma performansı parçacığın boyutuna, şekline, manyetik özelliğine ve akış hızına bağlı olarak değişebilir.

Ürün için doğrulanmış bir yakalama verimi bulunmadığından belirli bir yüzde veya mikron hassasiyeti verilmemektedir.

12. Soğutma Devrelerinde Partikül Kontrolü

Kapalı veya açık soğutma devrelerinde partikül kontrolü, tesisatın düzenli bakımının bir parçası olabilir.

Ferromanyetik kirleticilerin dolaşım suyundan ayrılması, bu parçacıkların sistemin diğer bölgelerine taşınmasını azaltmaya yardımcı olabilir.

Manyetik filtre, uygun bir noktaya monte edilerek devredeki metal parçacıkların tutulması amacıyla kullanılabilir.

Tesisatın mevcut su kalitesi, kimyasal şartlandırması ve mekanik filtrasyon ihtiyaçları ayrıca değerlendirilmelidir.

13. Sirkülasyon Pompalarıyla Kullanım

Soğuk su dolaşım hatlarında pompalar, akışkanın borular ve bağlı ekipmanlar arasında hareketini sağlar.

Dolaşan akışkanın içerisinde bulunan metal kırıntılarının azaltılması, tesisat bakım stratejisinin bir parçası olabilir.

DN100 manyetik filtre, uygun şekilde seçilmiş bir hatta pompa sistemleriyle birlikte kullanılabilir.

Filtrenin pompadan önce veya sonra konumlandırılması, hidrolik tasarıma ve bakım planına göre belirlenmelidir.

14. Isı Eşanjörü Devrelerinde Manyetik Ayırma

Isı eşanjörleri, iki farklı akışkan arasında ısı transferinin gerçekleştirildiği ekipmanlardır. Soğutma suyu bu sistemlerde kullanılabilir.

Suda taşınan katı parçacıklar, sistemin işletme koşullarına bağlı olarak belirli bölgelerde birikebilir.

Manyetik filtre, uygun koşullarda ferromanyetik parçacıkların eşanjör devresinde dolaşmasının azaltılmasına katkıda bulunabilir.

Manyetik filtrasyonun kireçlenme veya manyetik olmayan tortu oluşumunu önlediği varsayılmamalıdır.

15. Filtre İçerisindeki Manyetik Ayırma Prensibi

Su, filtre gövdesinin ana akış yolundan ilerler. Gövde içerisindeki neodyum çubuk, mıknatıslanabilir parçacıklarla manyetik etkileşim oluşturur.

Manyetik kuvvetin yeterli olduğu koşullarda parçacıklar akıştan ayrılarak manyetik eleman üzerinde tutulabilir.

Zaman içerisinde çubuk yüzeyinde metal kirleticiler birikebilir. Bu birikim, düzenli temizliği gerekli kılar.

Manyetik ayırma performansı işletme koşullarına bağlı olduğu için tüm ferromanyetik parçacıkların her durumda yakalanacağı garanti edilmez.

16. Tek Manyetik Çubuklu Tasarım

Bu model, bir adet Ø25×250 mm neodyum manyetik çubukla tasarlanmıştır.

Tek çubuklu yapı, ürünün açılı filtre bölümündeki manyetik ayırma düzeninin temelini oluşturur.

Çubuğun bakım sırasında erişilebilir olması, tutulan parçacıkların uzaklaştırılmasını kolaylaştırır.

Tek manyetik eleman kullanılması, sistemin belirli bir debi için otomatik olarak yeterli olduğunu göstermez. Uygulama koşulları ayrıca değerlendirilmelidir.

17. Açılabilir Filtre Kapağı

Filtrenin açılı bölümünde cıvatalarla sabitlenmiş bir kapak bulunmaktadır. Bu kapak, manyetik elemana erişim amacıyla kullanılabilir.

Kapaklı tasarım, planlı bakım işlemlerinde elemanın kontrol edilmesine ve temizlenmesine olanak sağlar.

Bakım işleminden önce su akışı kesilmeli, hat basıncı güvenli şekilde giderilmeli ve ekipmanın sıcaklığı kontrol edilmelidir.

Kapak yeniden kapatıldığında bağlantı elemanları ve sızdırmazlık yüzeyleri uygun biçimde kontrol edilmelidir.

18. Manyetik Çubuğun Manuel Temizliği

Manyetik çubuk üzerinde biriken demir ve çelik parçacıkları, bakım sırasında uygun yöntemlerle uzaklaştırılabilir.

Temizlik işlemi, ekipmanın güvenli şekilde izole edilmesi ve filtre bölümünün açılmasıyla gerçekleştirilir.

Metal parçacıklar temizlenirken manyetik çubuğun dış yüzeyinin çizilmemesine veya zarar görmemesine dikkat edilmelidir.

Temizlenen eleman yeniden yerine yerleştirildikten sonra filtre kapağı kapatılır ve bağlantıların kontrolü yapılır.

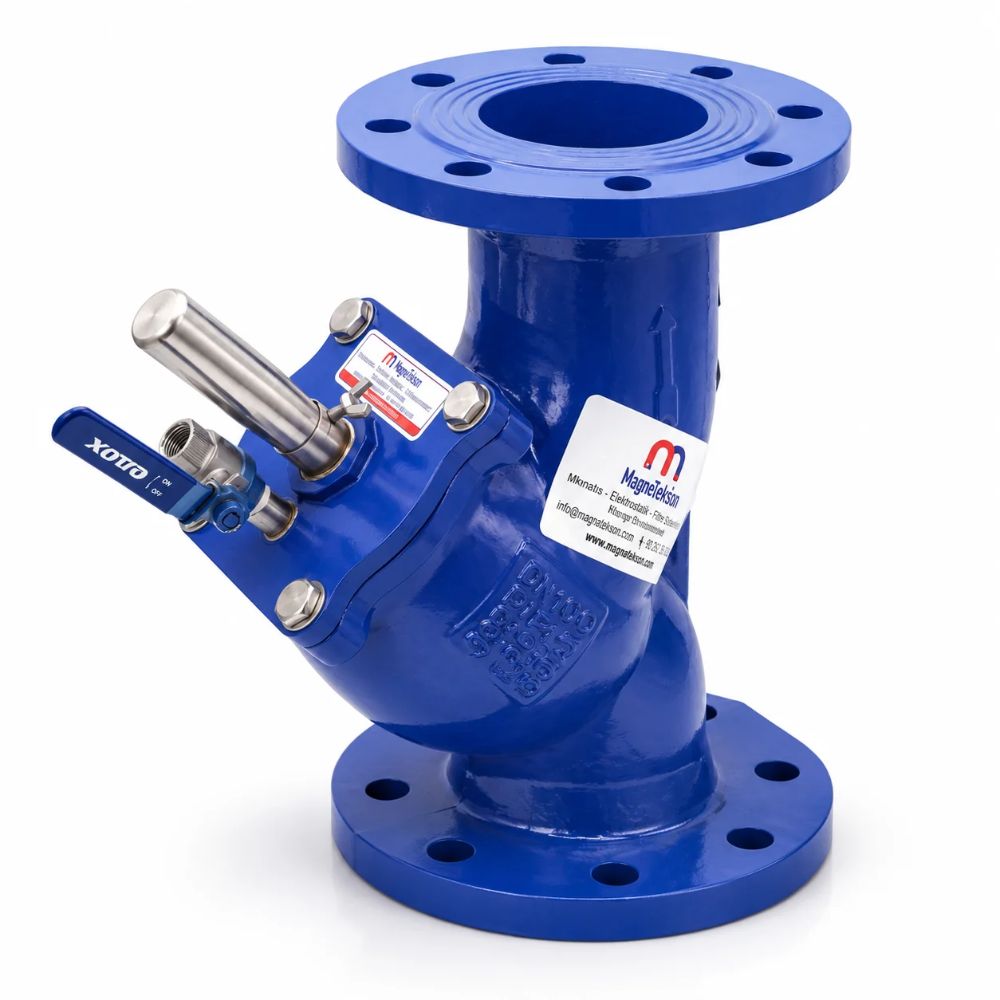

19. Manuel Vana Donanımı

Ürünün açılı filtre bölümü üzerinde mavi kollu manuel vana bulunmaktadır. Fotoğraflarda bu vana ve yardımcı bağlantısı görülmektedir.

Vananın kesin işletme görevi, ürünün tesisat bağlantı düzenine bağlıdır.

Bakım veya kontrol sırasında yardımcı bağlantının kullanım amacı teknik talimatlara göre belirlenmelidir.

Bu vana, ana boru hattının güvenli izolasyonunun yerine geçen bir emniyet donanımı olarak değerlendirilmemelidir.

20. Maksimum 80°C Çalışma Sıcaklığı

Bu ürün için bildirilen maksimum çalışma sıcaklığı 80°C’dir. Ürün, soğuk su hattında kullanılmak üzere tanımlanmıştır.

80°C değeri, uygulamanın bildirilen üst çalışma sınırıdır. İşletme sırasında bu sınırın aşılmaması gerekir.

Manyetik elemanın yanı sıra gövde, conta ve diğer bileşenlerin sıcaklık koşullarına uygunluğu da önemlidir.

Bu model, daha önce değerlendirilen sıcak su filtresiyle karıştırılmamalıdır. İki ürünün sıcaklık gereklilikleri farklıdır.

21. Soğuk Su Uygulamalarında Malzeme Seçimi

Su ile temas eden filtre bileşenlerinin dayanımı, kullanılan suyun kimyasal özelliklerine bağlıdır.

Döküm gövdeli tasarım, sistemin çalışma koşullarına ve uygun malzeme gerekliliklerine göre değerlendirilmelidir.

Suyun pH değeri, çözünmüş tuz içeriği ve kullanılan kimyasal katkılar, malzeme uyumluluğunu etkileyebilir.

Bu modele ait bütün iç bileşenlerin malzeme sınıfları henüz belirtilmediğinden doğrulanmamış paslanmaz çelik kalite bilgileri kullanılmamaktadır.

22. Basınç Dayanımı ve Sistem Uyumluluğu

Endüstriyel su hatlarında çalışma basıncı, filtre seçiminde temel teknik parametrelerden biridir.

DN100 nominal ölçüsü, filtrenin bağlantı büyüklüğünü belirtir; maksimum izin verilen çalışma basıncını tanımlamaz.

Bu ürünün çalışma basıncı henüz bildirilmemiştir. Dolayısıyla belirli bir bar değerinde kullanıma uygun olduğu söylenmemektedir.

Montajdan önce gövde, flanş ve conta sisteminin tesisatın basınç koşullarına uygunluğu doğrulanmalıdır.

23. Manyetik Filtrenin Basınç Kaybı

Su filtreden geçerken gövde geometrisine bağlı olarak hidrolik direnç oluşabilir.

Basınç kaybının miktarı debiye, akışkanın özelliklerine ve filtrenin iç tasarımına bağlıdır.

Manyetik yüzeyde biriken metal parçacıkları zaman içerisinde işletme koşullarını etkileyebilir.

Bu ürün için doğrulanmış basınç kaybı verisi bulunmadığından sayısal bir basınç kaybı değeri verilmemektedir.

24. DN100 Filtrenin Montajı

Filtre, DN100 flanşlı boru hattına uygun bağlantı elemanlarıyla monte edilmelidir.

Montaj sırasında akış yönü, flanş uyumu ve bakım kapağına erişim mesafesi dikkate alınmalıdır.

Boru hattı, filtrenin gövdesine uygunsuz mekanik yük aktarılmasını önleyecek şekilde desteklenmelidir.

Tesisat çalıştırılmadan önce bağlantı noktaları, sızdırmazlık ve ekipmanın montaj güvenliği kontrol edilmelidir.

25. Bakım ve Kontrol Aralıkları

Manyetik filtrenin bakım ihtiyacı, su içerisindeki ferromanyetik kirletici miktarına göre değişebilir.

İlk işletme döneminde yapılan kontroller, çubuk üzerinde ne kadar partikül biriktiğinin anlaşılmasına yardımcı olabilir.

Bu gözlemler kullanılarak tesise uygun bir bakım periyodu oluşturulabilir.

Bakım sırasında mıknatıs yüzeyi, kapak bağlantıları ve sızdırmazlık elemanları gözden geçirilmelidir.

26. Manyetik ve Mekanik Filtrasyonun Farkları

Manyetik filtrasyon, mıknatıslanabilir malzemeleri manyetik alan kullanarak ayırmaya yönelik bir yöntemdir.

Mekanik filtrasyon ise parçacıkları gözenek veya açıklık boyutlarına göre fiziksel olarak tutar.

Bu yöntemler aynı kirletici gruplarına yönelik olmadığından bazı tesisatlarda birlikte kullanılabilir.

DN100 neodyum manyetik filtrenin açıklamasında, ayrıca doğrulanmamış bir süzgeç gözenek ölçüsü veya filtrasyon mikron değeri belirtilmemektedir.

27. DN100 Soğuk Su Filtresi Seçim Kriterleri

Filtre seçiminde tesisatın bağlantı çapı, çalışma basıncı ve sıcaklığı dikkate alınmalıdır.

Su debisi, beklenen partikül miktarı ve filtre bakımının yapılacağı alan da değerlendirilmelidir.

Bu ürünün doğrulanmış teknik bilgileri arasında DN100 bağlantı, N35 neodyum mıknatıs ve Ø25×250 mm manyetik çubuk bulunmaktadır.

Maksimum 80°C sıcaklık sınırı ve mavi boyalı döküm gövde de ürünün tanımlayıcı özellikleridir.

28. Magneteksan DN100 Soğuk Su Manyetik Filtre Çözümleri

Magneteksan, endüstriyel akışkan hatlarında metal partikül kontrolüne yönelik manyetik filtre sistemleri üretmektedir.

DN100 neodyum manyetik filtre, soğuk su hatlarında ferromanyetik kirleticilerin tutulması için tasarlanmış modellerden biridir.

Ürün; Y tipi döküm gövdesi, mavi dış kaplaması, flanşlı bağlantıları ve N35 neodyum manyetik elemanıyla öne çıkar.

Tesisatın özelliklerine uygun seçim için çalışma basıncı, debi, manyetik alan değeri ve malzeme uyumluluğu gibi teknik parametrelerin ayrıca doğrulanması önerilir.
