DN100 Ø25×250 mm Neodyum Manyetik Filtre – Sıcak Su Hattı

DN100 neodyum manyetik filtre, endüstriyel sıcak su hatlarında dolaşan ferromanyetik metal parçacıklarının tutulması için tasarlanmıştır. N35 kalite, 7.000 Gauss gücünde Ø25×250 mm neodyum manyetik çubuk, flanşlı döküm gövde içerisinde çalışır. Açılabilir filtre bölümü, bakım ve manuel temizlik için erişim sağlar.

Özellik	Değer
Ürün tipi	Neodyum manyetik filtre
Kullanım alanı	Endüstriyel sıcak su hattı
Nominal bağlantı	DN100
Bağlantı şekli	Flanşlı
Gövde geometrisi	Y tipi
Gövde malzemesi	Döküm
Dış yüzey	Kırmızı boyalı
Mıknatıs türü	Neodyum
Mıknatıs kalitesi	N35
Manyetik alan	7.000 Gauss
Tesla karşılığı	0,7 Tesla
Çubuk çapı	Ø25 mm
Çubuk uzunluğu	250 mm
Temizlik erişimi	Açılabilir filtre bölümü
Ek donanım	Manuel vanalı bağlantı
Akışkan türü	Sıcak su

1. DN100 Neodyum Manyetik Filtre Nedir?

DN100 neodyum manyetik filtre, sıcak su dolaşım hatlarında bulunan ferromanyetik metal parçacıklarını tutmak amacıyla kullanılan endüstriyel bir manyetik ayırma ekipmanıdır. Flanşlı bağlantı yapısıyla uygun boru tesisatlarına entegre edilebilir.

Ürünün temel çalışma prensibi, akışkan içerisinde taşınan mıknatıslanabilir partiküllerin neodyum manyetik çubuk tarafından çekilmesine dayanır. Böylece dolaşım suyunda bulunan belirli metal kirleticilerin hat içerisinde ilerlemesi azaltılabilir.

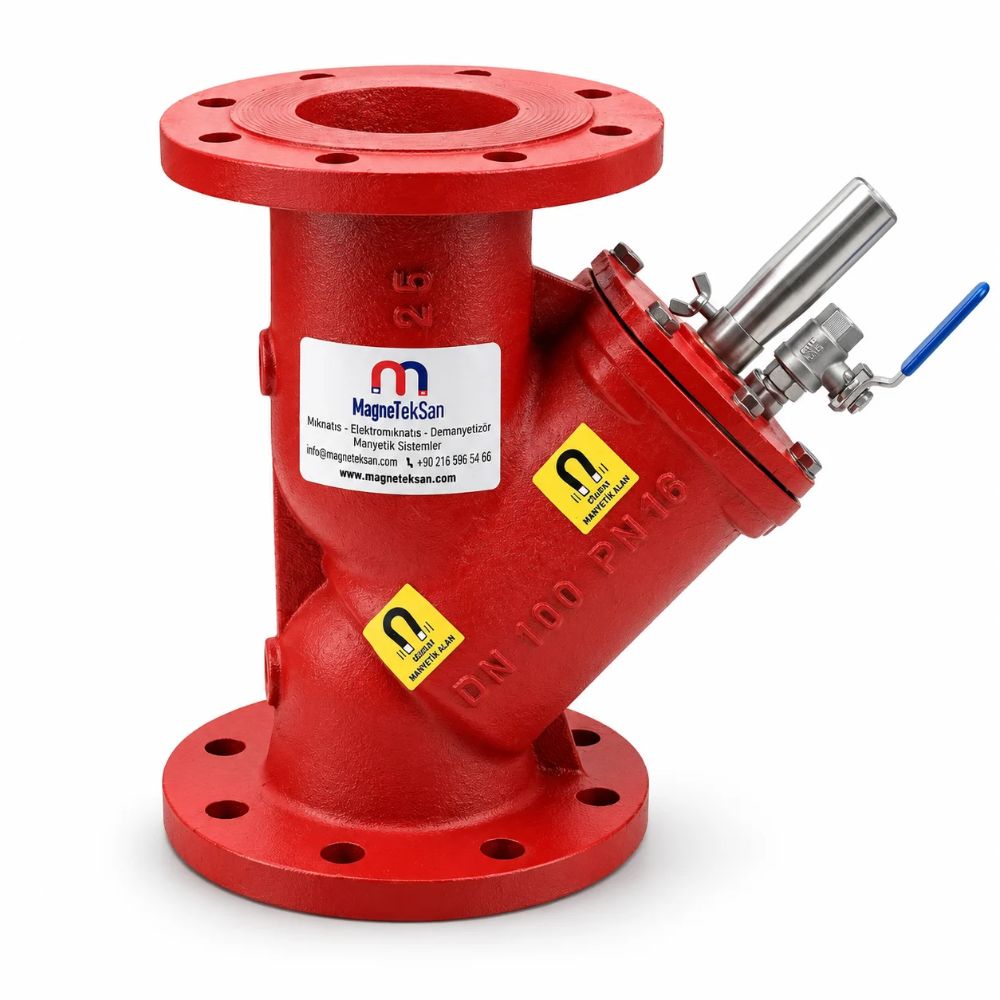

Filtre, kırmızı boyalı döküm gövdeye ve Y tipi bir tasarıma sahiptir. Açılı yerleştirilmiş filtre bölümü, manyetik elemana bakım sırasında erişilebilmesini sağlar.

Magneteksan tarafından üretilen bu model, DN100 bağlantı ölçüsü ve Ø25×250 mm manyetik çubuk boyutlarıyla sıcak su hatlarında kullanılmak üzere değerlendirilir.

2. Sıcak Su Hatlarında Manyetik Filtrasyon

Sıcak su tesisatlarında boru, vana ve diğer metal ekipmanların zaman içerisindeki aşınması veya korozyonu sonucunda metal içerikli partiküller meydana gelebilir. Bu parçacıkların bir bölümü manyetik özellik gösterebilir.

Manyetik filtrasyon, akışkan içerisindeki ferromanyetik parçacıkları yakalamaya yönelik bir ayırma yöntemidir. Sistemin su dolaşımını korumaya yardımcı bir bakım bileşeni olarak kullanılabilir.

DN100 manyetik filtre, uygun akış koşullarında bu parçacıkların neodyum çubuk üzerinde tutulmasını amaçlar. Tutma verimi, partiküllerin özellikleri ve akış hızı gibi işletme koşullarına bağlıdır.

Manyetik filtre, tüm tortuları veya çözünmüş kimyasal kirleticileri gideren bir su arıtma cihazı değildir. Manyetik olmayan kirlilikler için ilave filtrasyon yöntemleri gerekebilir.

3. DN100 Flanşlı Bağlantının Özellikleri

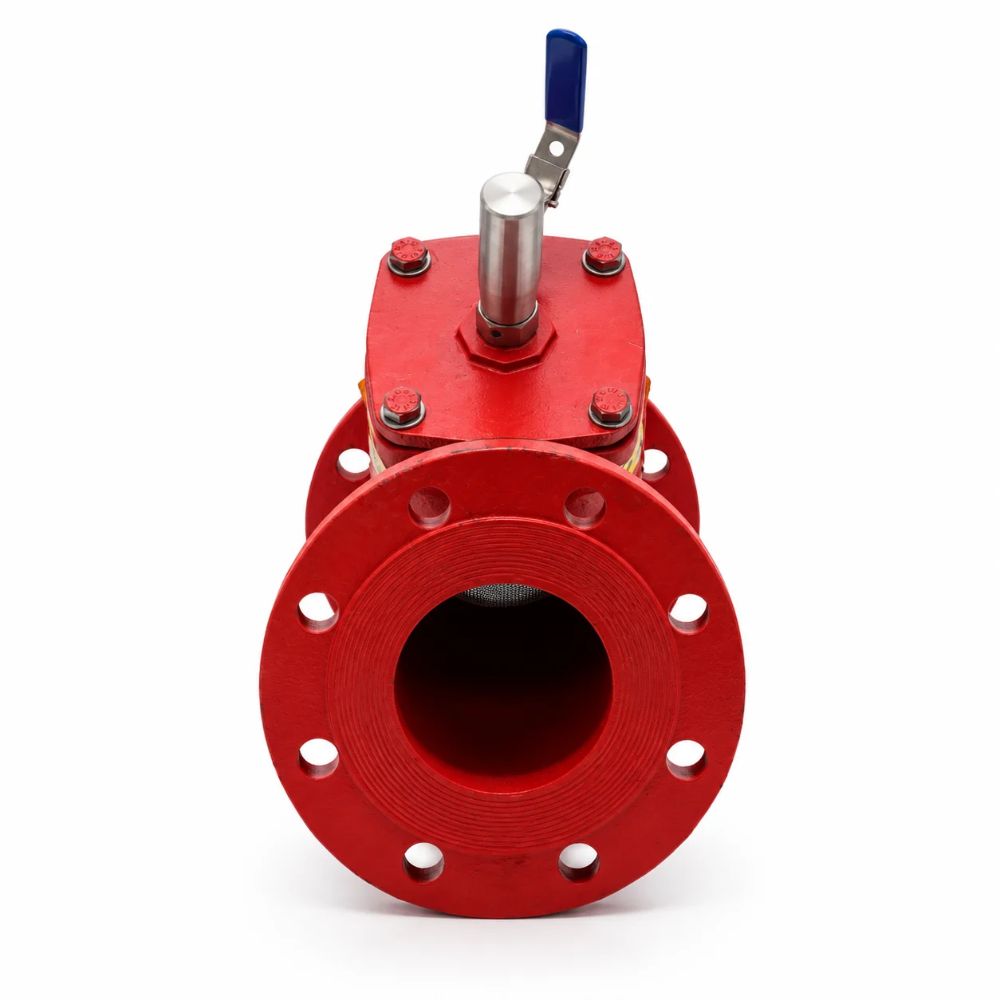

Ürün, DN100 nominal bağlantı ölçüsüne sahip giriş ve çıkış flanşlarıyla tasarlanmıştır. Bu bağlantı, uygun ölçü ve standarttaki boru hatlarına mekanik montaj yapılmasına olanak sağlar.

Flanşlı bağlantılar, bakım gerektiğinde ekipmanın tesisattan sökülmesini kolaylaştırabilecek bir bağlantı yöntemidir. Montaj sırasında uygun conta ve bağlantı elemanları kullanılmalıdır.

Flanşların delik düzeni ve basınç sınıfı yalnızca DN100 ölçüsünden belirlenemez. Sisteme uygunluğun değerlendirilmesinde bu bilgiler ayrıca kontrol edilmelidir.

Montaj öncesinde tesisattaki mevcut bağlantı ölçüleri, flanş geometrisi ve çalışma koşulları ürünle karşılaştırılmalıdır. Uygun olmayan bağlantı elemanları sızdırmazlık ve güvenlik sorunlarına neden olabilir.

4. Y Tipi Döküm Gövde Tasarımı

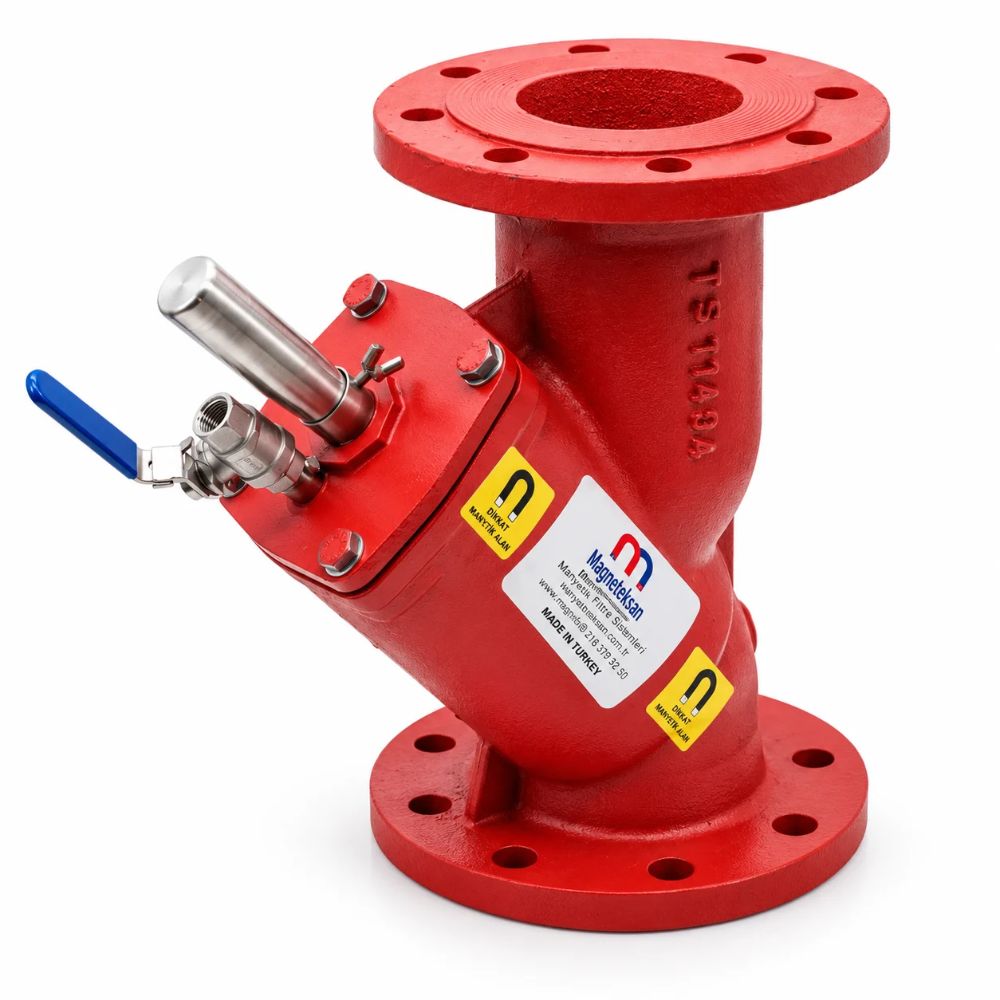

Filtrenin gövdesi Y tipi bir geometriye sahiptir. Ana akış hattına açılı bağlanan bölüm, manyetik elemanın yerleştirildiği ve bakım erişiminin sağlandığı kısımdır.

Bu düzenleme, manyetik elemanın ana boru hattı içerisinde uygun bir konumda çalışmasına yardımcı olur. İç akışın davranışı sistemin geometrisine ve işletme debisine bağlıdır.

Gövde malzemesi döküm olarak belirtilmiştir. Döküm malzemenin kesin kalite sınıfı, ayrıca doğrulanmadığı için belirli bir alaşım standardı verilmemektedir.

Y tipi tasarımın basınç kaybı ve akış karakteristiği, yalnızca ürün görünümüne bakılarak hesaplanamaz. Bu özelliklerin belirlenmesi için hidrolik veriler gereklidir.

5. Kırmızı Boyalı Metal Gövde

Filtrenin dış yüzeyi kırmızı renkte boyanmıştır. Bu kaplama, ürünün dış görünümünü tamamlayan ve yüzeyi çevresel etkilere karşı korumaya katkıda bulunabilecek bir uygulamadır.

Kaplamanın performansı kullanılan boya sistemine, yüzey hazırlığına ve çalışma ortamına bağlıdır. Boyanın kesin kimyasal türü belirtilmemiştir.

Boru tesisatına montaj sırasında boyalı yüzeylerin darbe ve çizilmelere karşı korunması önerilir. Hasarlı bölgelerde gerektiğinde uygun yüzey bakım işlemleri uygulanmalıdır.

Dış gövdenin kırmızı boyalı olması, içerideki manyetik çubuğun özelliklerinden bağımsızdır. Manyetik ayırma işlemi neodyum eleman aracılığıyla gerçekleştirilir.

6. N35 Neodyum Mıknatıs Kalitesi

Üründe N35 kalite neodyum mıknatıs kullanıldığı belirtilmiştir. N35, neodyum-demir-bor mıknatısların manyetik özelliklerini tanımlayan kalite sınıflarından biridir.

Neodyum mıknatıslar, kompakt hacimlerde yüksek manyetik alan oluşturabilmeleri nedeniyle endüstriyel ayırma sistemlerinde yaygın olarak değerlendirilir.

N35 kalite tanımı, tek başına tamamlanmış manyetik filtrenin sıcaklık sınıfını veya ayırma verimini belirlemez. Tasarım, kutup düzeni ve diğer bileşenler de sistem performansını etkiler.

Bu üründe bildirilen 7.000 Gauss değeri, tamamlanmış manyetik elemanın teknik özelliği olarak ele alınmaktadır. Ölçüm noktası ve yöntemi ayrıca belirtilmediği için ayrıntılı alan dağılımı verilmemektedir.

7. 7.000 Gauss Manyetik Alan Şiddeti

DN100 manyetik filtrede kullanılan neodyum çubuğun bildirilen manyetik alan değeri 7.000 Gauss’tur. Bu değer 0,7 Tesla manyetik akı yoğunluğuna karşılık gelir.

Manyetik alan, akışkan içerisindeki uygun ferromanyetik parçacıklara kuvvet uygulayarak bu parçacıkların çubuk yüzeyinde tutulmasına yardımcı olur.

Manyetik ayırma performansı yalnızca Gauss değerine bağlı değildir. Parçacığın boyutu, malzemesi, akışkanın özellikleri ve manyetik alan gradyanı da etkili olur.

Bu nedenle 7.000 Gauss bilgisi, filtre seçiminde önemli bir teknik parametre olsa da belirli bir partikül yakalama oranını tek başına garanti etmez.

8. Ø25 mm Manyetik Çubuk Çapı

Filtrenin manyetik elemanı 25 mm çapındadır. Bu ölçü, çubuğun boru hattına bağlı filtre gövdesindeki yerleşimini etkiler.

Silindirik manyetik yüzey, akışkan içerisinde taşınan mıknatıslanabilir metal parçacıklarının tutulabileceği bir çalışma alanı oluşturur.

Çubuk çapı, alan dağılımı ve temas yüzeyi üzerinde etkili olan geometrik parametrelerden biridir. Bununla birlikte manyetik çekim gücü yalnızca dış çap ile belirlenemez.

Ürünün iç mıknatıs dizilimi ve manyetik kutup yapısı ayrıca belirtilmediğinden bu konularda doğrulanmamış teknik ayrıntı verilmemektedir.

9. 250 mm Manyetik Çubuk Uzunluğu

Manyetik çubuğun uzunluğu 250 mm olarak belirtilmiştir. Bu ölçü, filtrenin açılı gövdesindeki manyetik elemanın boyutunu tanımlar.

Çubuk uzunluğu, tasarlanan filtre gövdesi ile uyumlu olacak şekilde seçilmiştir. Gövde içerisindeki kesin çalışma konumu ürünün montaj geometrisine bağlıdır.

Uzunlamasına manyetik yüzey, uygun akış koşullarında partiküllerin tutulması için çalışma alanı sağlar.

250 mm ölçüsü, filtre gövdesinin toplam yüksekliği veya bağlantılar arasındaki montaj mesafesiyle karıştırılmamalıdır.

10. Sıcak Su Tesisatındaki Demir Partikülleri

Sıcak su devrelerinde bulunan demir içerikli ekipmanlar, işletme koşullarına bağlı olarak zaman içerisinde korozyona uğrayabilir. Bu süreçte farklı fiziksel ve kimyasal özelliklere sahip korozyon ürünleri oluşabilir.

Bu korozyon ürünlerinin bir bölümü manyetik özellik gösterebilir. Özellikle manyetik özellikteki demir oksit parçacıkları manyetik filtrelerle tutulabilir.

DN100 neodyum filtre, dolaşım suyunda taşınan bu tür mıknatıslanabilir parçacıkların ayrılması amacıyla kullanılabilir.

Bununla birlikte her demir oksit bileşiği aynı manyetik davranışı göstermez. Manyetik olmayan parçacıkların giderilmesi için farklı ayırma yöntemleri gerekebilir.

11. Endüstriyel Isıtma Sistemlerinde Kullanım

Endüstriyel tesislerde sıcak su, farklı proseslerin ısıtılmasında kullanılan bir enerji taşıyıcısı olabilir. Bu hatlarda dolaşan suyun kirlilik düzeyi sistemin bakım ihtiyacını etkileyebilir.

Manyetik filtreler, uygun tasarlanmış ısıtma devrelerinde ferromanyetik partikül kontrolüne yardımcı ekipman olarak değerlendirilebilir.

DN100 flanşlı model, bağlantı ve işletme parametreleri uyumlu olduğunda bu tür devrelere entegre edilebilir.

Ürünün her endüstriyel ısıtma sisteminde kullanılabileceği varsayılmamalıdır. Akışkan sıcaklığı, basıncı ve kimyasal özellikleri uygulamaya özel kontrol edilmelidir.

12. Sıcak Su Dolaşım Hatlarında Filtreleme

Dolaşım hatlarında akışkan, pompalar yardımıyla sistem içerisinde sürekli veya belirli aralıklarla hareket ettirilir. Bu hareket, sistemdeki küçük parçacıkların farklı ekipmanlara taşınmasına neden olabilir.

Manyetik filtre, dolaşan su içerisindeki ferromanyetik parçacıkları yakalamak için uygun bir noktaya yerleştirilebilir.

Filtrenin yerleşimi, bakım sırasında erişim sağlanabilecek şekilde planlanmalıdır. Ayrıca tesisatın akış yönü ve üreticinin bağlantı talimatları dikkate alınmalıdır.

İşletme sırasında manyetik elemanın üzerinde biriken kirleticiler belirli aralıklarla uzaklaştırılmalıdır. Temizlik sıklığı, sistemdeki kirlilik miktarına bağlı olarak değişebilir.

13. Isı Eşanjörlerinin Korunmasına Katkısı

Isı eşanjörlerinde kullanılan akışkanın temizliği, cihazın uzun süreli işletme koşulları açısından önemlidir. Sistem içerisinde taşınan tortular belirli yüzeylerde birikebilir.

Ferromanyetik partiküllerin tutulması, bu parçacıkların eşanjör yönünde taşınmasının azaltılmasına yardımcı olabilir.

DN100 neodyum filtre, uygun proses tasarımında eşanjörden önceki hat üzerinde değerlendirilebilir.

Ancak eşanjörün bütün kirlenme risklerini ortadan kaldırdığı söylenemez. Kireçlenme, kimyasal çökelme ve manyetik olmayan tortular için ayrıca önlem gerekebilir.

14. Sirkülasyon Pompalarının Bulunduğu Devreler

Sıcak su sistemlerinde sirkülasyon pompaları, akışkanın tesisat içerisinde hareketini sağlar. Bu ekipmanların çalışma koşulları suyun taşıdığı partiküllerden etkilenebilir.

Manyetik partikül kontrolü, uygun tasarlanmış sistemlerde pompaların bulunduğu devrelerin bakım planının bir parçası olabilir.

Manyetik filtrenin pompaya göre konumu, tesisat tasarımına ve işletme gerekliliklerine göre belirlenmelidir.

Filtrenin kullanılmasının pompa arızalarını tamamen engelleyeceği veya belirli bir kullanım ömrü sağlayacağı garanti edilmez.

15. Ferromanyetik Tortuların Ayrılması

Ferromanyetik tortular, bir manyetik alana belirgin şekilde tepki verebilen malzemelerden oluşur. Demir esaslı bazı metal kırıntıları bu grupta yer alır.

Neodyum manyetik çubuk, akışkan içerisinden geçen uygun parçacıkları kendisine çekerek yüzeyinde tutabilir.

Tutulan parçacıkların miktarı, işletme süresince değişebilir. Bu nedenle manyetik eleman üzerinde kirlilik birikimi oluşması normaldir.

Manyetik ayırma, su içerisindeki tüm çözünmüş maddeleri veya bütün katı partikülleri gideren bir işlem değildir.

16. Filtre İçerisindeki Manyetik Çubuğun Görevi

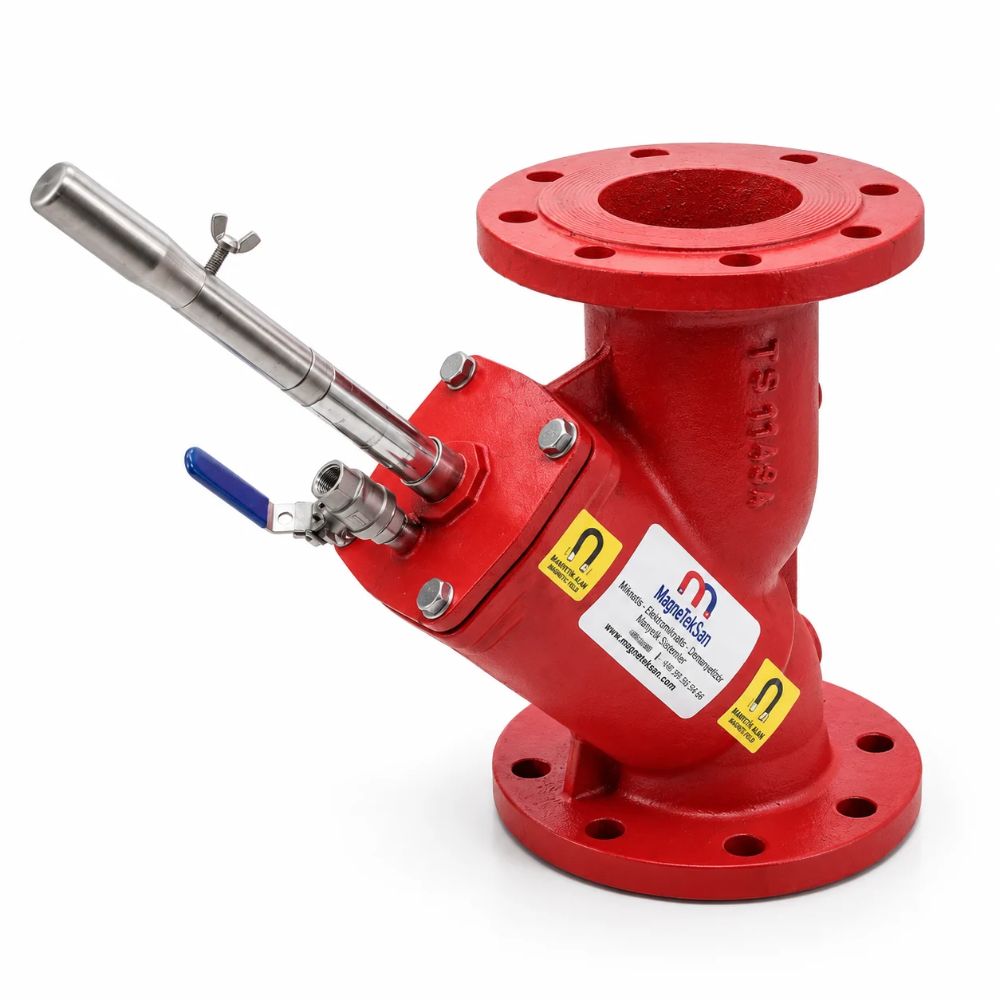

Manyetik çubuk, DN100 filtrenin temel ayırma elemanıdır. Filtrenin metal partikül tutma işlevi bu bileşen üzerinden gerçekleştirilir.

Ürünün açılı filtre bölümünde yer alan çubuk, bakım gerektiğinde erişilebilecek biçimde tasarlanmıştır.

Çubuğun aktif manyetik yüzeyinde biriken parçacıklar, uygun temizleme işlemiyle uzaklaştırılabilir.

Manyetik çubuğun temiz tutulması, sistemin düzenli işletilmesi ve biriken kirleticilerin kontrolü açısından önemlidir.

17. Açılabilir Filtre Bölümü

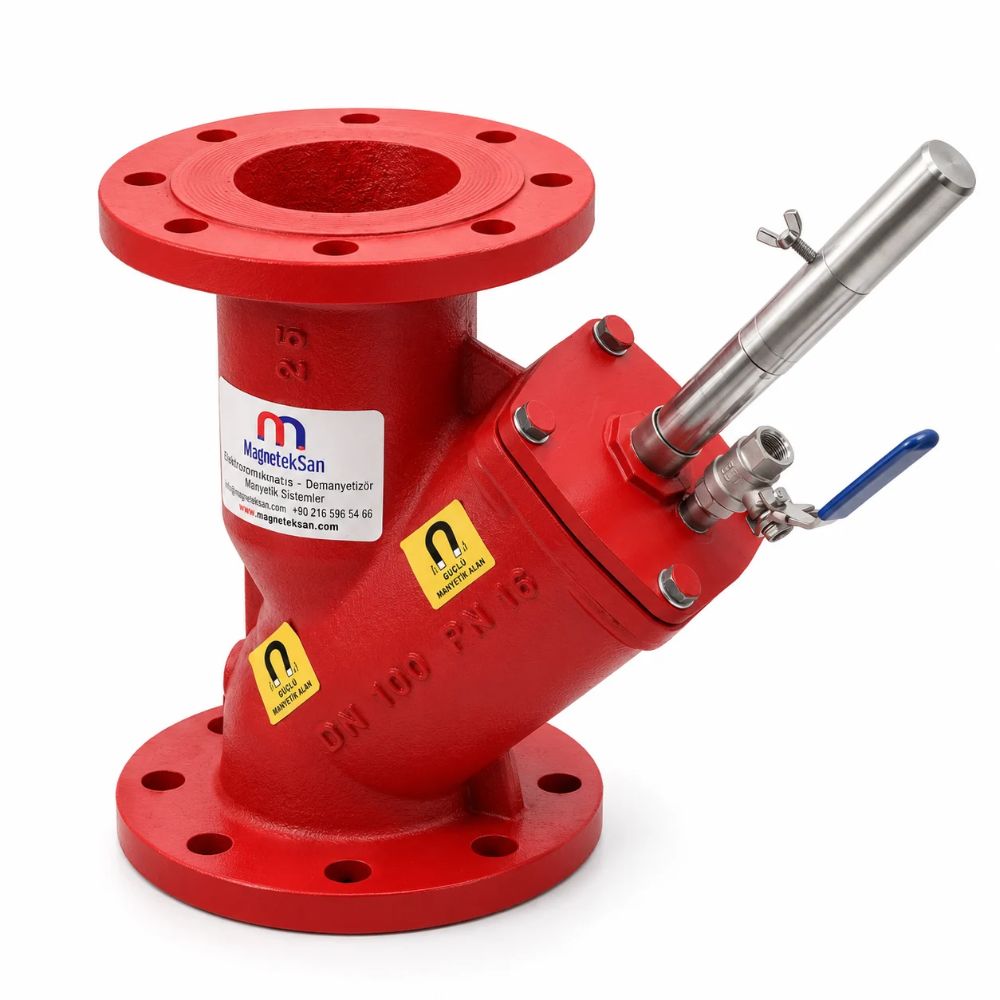

Ürün fotoğraflarında filtre gövdesinin açılı bölümünde cıvatalı bir kapak sistemi görülmektedir. Bu bölüm, manyetik elemana bakım erişimi için kullanılır.

Kapak açılmadan önce sistemin güvenli duruma getirilmesi gerekir. Basınçlı ve sıcak akışkan bulunan bir hattın kontrolsüz şekilde açılması ciddi yaralanmalara neden olabilir.

Filtre gövdesindeki bağlantı elemanları, bakım sonrasında uygun şekilde yeniden sıkılmalıdır.

Kapak ve sızdırmazlık elemanlarının durumu, her bakım işleminde kontrol edilmelidir.

18. Manuel Manyetik Filtre Temizliği

Manyetik filtrede tutulan metal parçacıkları belirli aralıklarla temizlenmelidir. Temizlik işlemi tesisatın güvenli şekilde durdurulması ve izole edilmesiyle başlar.

Hat basıncı tamamen giderilmeli ve sıcaklığın güvenli seviyeye düşmesi beklenmelidir. Ardından manyetik elemana erişim sağlanabilir.

Çubuk üzerindeki parçacıklar, mıknatıs yüzeyine zarar vermeyecek uygun yöntemlerle uzaklaştırılmalıdır.

Temizlik tamamlandıktan sonra elemanlar yeniden monte edilmeli ve sistem işletmeye alınmadan önce bağlantılar kontrol edilmelidir.

19. Manuel Vana Donanımı

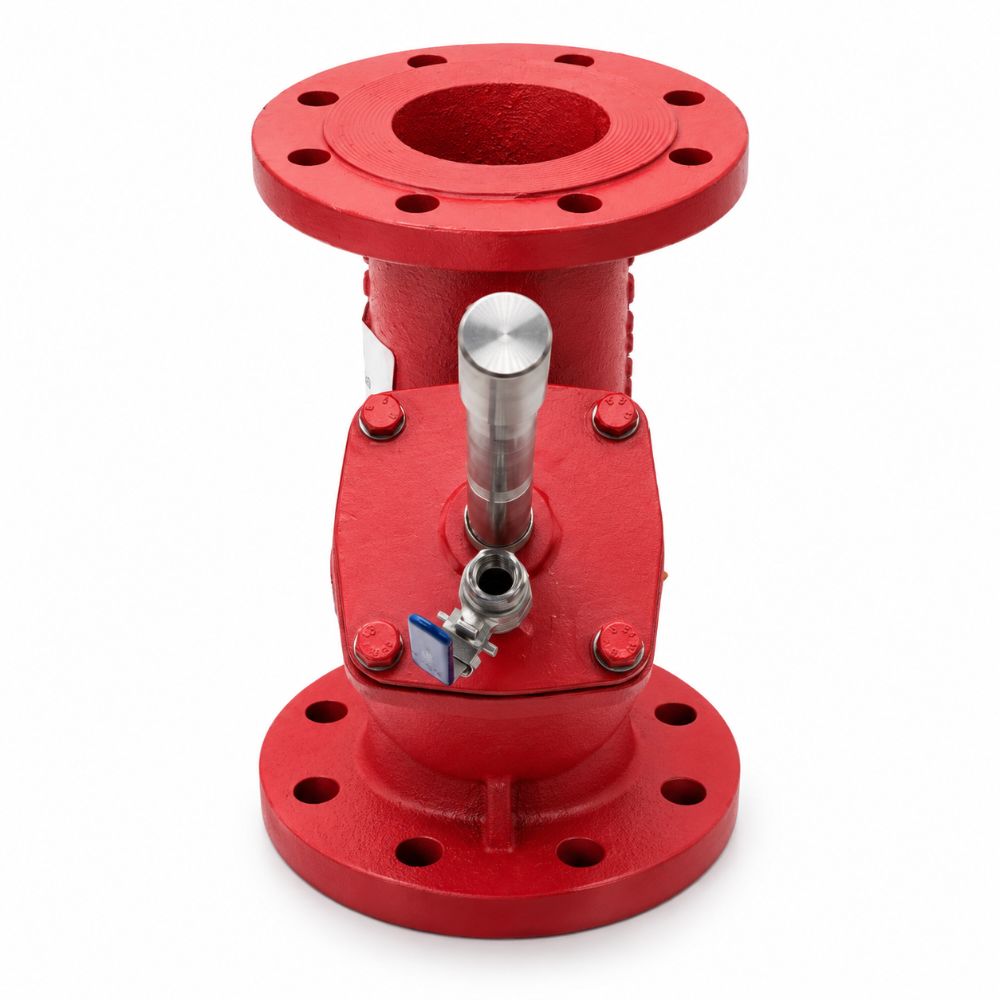

Filtrenin açılı bölümünde mavi kollu manuel bir vana bulunmaktadır. Bu donanım, ilgili yardımcı bağlantının elle açılıp kapatılabilmesini sağlar.

Vananın sistemdeki kesin işlevi tesisat tasarımına bağlıdır. Fotoğraftan yalnızca manuel vanalı bağlantının varlığı doğrulanabilmektedir.

Vana, hat izolasyonunun yerine geçen bağımsız bir güvenlik sistemi olarak değerlendirilmemelidir.

Bakım işlemleri öncesinde bütün sistemin güvenli biçimde izole edildiği ve basıncın boşaltıldığı ayrıca doğrulanmalıdır.

20. Döküm Gövde ve Mekanik Dayanım

Döküm gövdeler, endüstriyel akışkan sistemlerinde farklı geometrilerde kullanılabilen metal bileşenlerdir. Bu ürünün gövdesi de döküm malzemeden üretilmiştir.

Bir döküm gövdenin mekanik dayanımı, malzeme sınıfına, et kalınlığına ve tasarımına bağlıdır.

Bu modele ait izin verilen maksimum çalışma basıncı henüz belirtilmemiştir. Bu nedenle belirli bir bar değeri teknik özellik olarak sunulmamaktadır.

Basınçlı sistemlerde kullanılmadan önce gövdenin, bağlantıların ve sızdırmazlık elemanlarının tasarım şartlarına uygunluğu doğrulanmalıdır.

21. Çalışma Sıcaklığı ve Malzeme Uyumluluğu

Ürünün sıcak su hattında kullanıldığı belirtilmiştir. Ayrıca uygulama için 150°C sıcaklık bilgisi verilmiştir.

Ancak standart N35 neodyum mıknatıslar, genellikle 150°C sürekli çalışma sıcaklığına uygun değildir. Bu seviyede kullanım için özel sıcaklık sınıfına sahip mıknatıs gereksinimi doğabilir.

Bu nedenle 150°C bilgisi, mevcut haliyle tamamlanmış filtrenin doğrulanmış maksimum çalışma sıcaklığı olarak değerlendirilmemektedir.

Mıknatısın kesin sıcaklık sınıfı ile gövde ve sızdırmazlık elemanlarının sıcaklık dayanımı doğrulandıktan sonra ürünün çalışma sınırı belirlenmelidir.

22. Manyetik Filtrenin Akışa Etkisi

Boru hattına yerleştirilen her ekipman, akışkanın hidrolik davranışını belirli ölçüde etkileyebilir. Manyetik filtreler de bu kapsamda değerlendirilmelidir.

Filtrenin neden olacağı basınç kaybı, gövde geometrisine, debiye ve akışkan özelliklerine bağlıdır.

Manyetik eleman üzerinde biriken partiküller de işletme koşullarını etkileyebilir.

Bu model için ölçülmüş basınç kaybı eğrisi bulunmadığından belirli bir debide sıfır veya sabit basınç kaybı olduğu iddia edilmemektedir.

23. Filtrenin Tesisata Montajı

DN100 flanşlı filtre, uygun ölçüdeki endüstriyel boru hattına monte edilmek üzere tasarlanmıştır. Montaj işlemi yetkin teknik personel tarafından gerçekleştirilmelidir.

Bağlantı flanşlarının karşılıklı uyumu ve contaların uygunluğu kontrol edilmelidir.

Filtrenin kendi ağırlığının ve bağlı tesisatın oluşturduğu mekanik yüklerin doğru şekilde desteklenmesi gerekir.

Bakım kapağının açılabilmesi ve manyetik elemana erişilebilmesi için montaj çevresinde yeterli çalışma alanı bırakılmalıdır.

24. Sızdırmazlık ve Bağlantı Kontrolü

Sıcak su tesisatlarında bağlantı noktalarının sızdırmazlığı önemli bir işletme gerekliliğidir. Flanş bağlantıları ve açılabilir filtre bölümü bu bakımdan kontrol edilmelidir.

Sızdırmazlık elemanlarının kullanılan akışkana, sıcaklığa ve basınca uygun olması gerekir.

Bakım sonrasında yeniden kapatılan filtre bölümü, işletmeye alınmadan önce uygun kontrol işlemlerinden geçirilmelidir.

Ürün için doğrulanmış bir basınç testi sonucu belirtilmediğinden belirli bir test basıncı veya sertifikasyon bilgisi verilmemektedir.

25. Bakım Periyodunun Belirlenmesi

Manyetik filtrelerin bakım aralığı, akışkan içerisindeki ferromanyetik partikül miktarına bağlı olarak değişebilir.

Yeni devreye alınmış veya daha önce tortu birikimi yaşanmış sistemlerde bakım ihtiyacı farklılaşabilir.

İlk bakım kontrollerinde karşılaşılan kirlilik miktarı, sonraki bakım aralıklarının planlanmasına yardımcı olur.

Sabit bir bakım periyodu belirlemek yerine sistemin gerçek işletme koşulları ve tesisin bakım prosedürleri dikkate alınmalıdır.

26. Manyetik Filtre ve Mekanik Filtre Arasındaki Fark

Manyetik filtreler, mıknatıslanabilir parçacıkları manyetik alan yardımıyla tutmak için kullanılır. Bu yöntem, ayırma davranışını parçacığın manyetik özelliklerine dayandırır.

Mekanik filtreler ise belirli gözenek veya açıklık ölçülerine göre katı parçacıkları fiziksel olarak ayırır.

İki filtrasyon yöntemi farklı kirletici gruplarına yönelik olabilir ve bazı sistemlerde birlikte kullanılabilir.

DN100 neodyum filtrenin teknik açıklamasında, doğrulanmamış bir mekanik süzgeç hassasiyeti veya mikron değeri kullanılmamaktadır.

27. DN100 Manyetik Filtre Seçiminde Dikkat Edilecekler

Manyetik filtre seçiminde ilk olarak boru hattının nominal ölçüsü ve bağlantı özellikleri değerlendirilmelidir. DN100 bağlantı, bu ürünün temel montaj parametresidir.

Ardından sistemin debisi, çalışma basıncı ve sıcaklığı belirlenmelidir.

Akışkanın kimyasal özellikleri ve beklenen metal partikül yükü de malzeme seçimi ve bakım gereksinimleri açısından önem taşır.

Bu üründe bildirilen N35 kalite, 7.000 Gauss manyetik alan ve Ø25×250 mm çubuk ölçüleri, teknik karşılaştırmada kullanılabilecek ürün verileridir.

28. Magneteksan DN100 Sıcak Su Manyetik Filtre Çözümleri

Magneteksan, endüstriyel tesisatlarda ferromanyetik partikül ayrımına yönelik manyetik filtre sistemleri sunmaktadır. DN100 model, sıcak su hatları için değerlendirilen bu ürün grubunda yer alır.

Ürün; kırmızı boyalı Y tipi döküm gövdesi, flanşlı bağlantıları ve N35 neodyum manyetik elemanıyla tanımlanmaktadır.

7.000 Gauss manyetik alan değerine sahip Ø25×250 mm çubuk, akışkan içerisindeki uygun demir esaslı parçacıkların tutulmasını amaçlar.

Uygulamanın güvenli şekilde projelendirilmesi için çalışma basıncı, maksimum sıcaklık, mıknatısın sıcaklık sınıfı ve bağlantı standartları doğrulanmalıdır.
