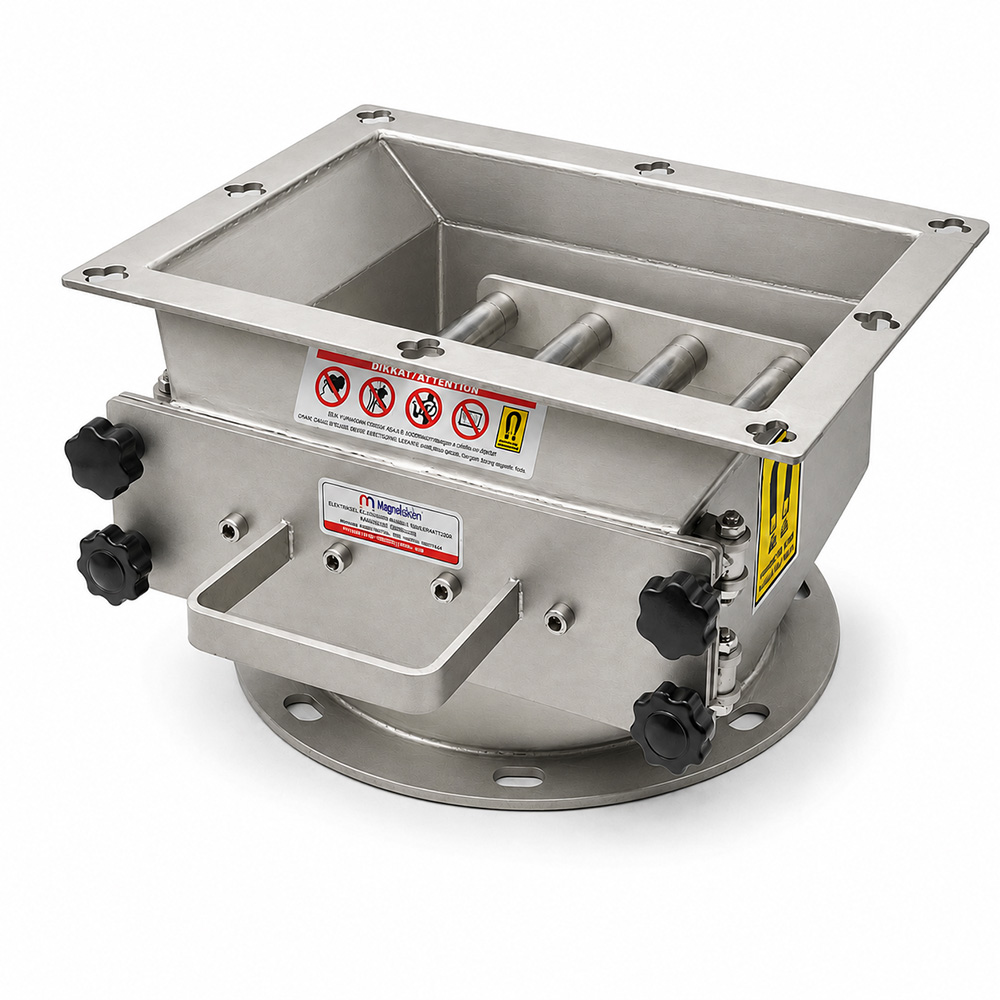

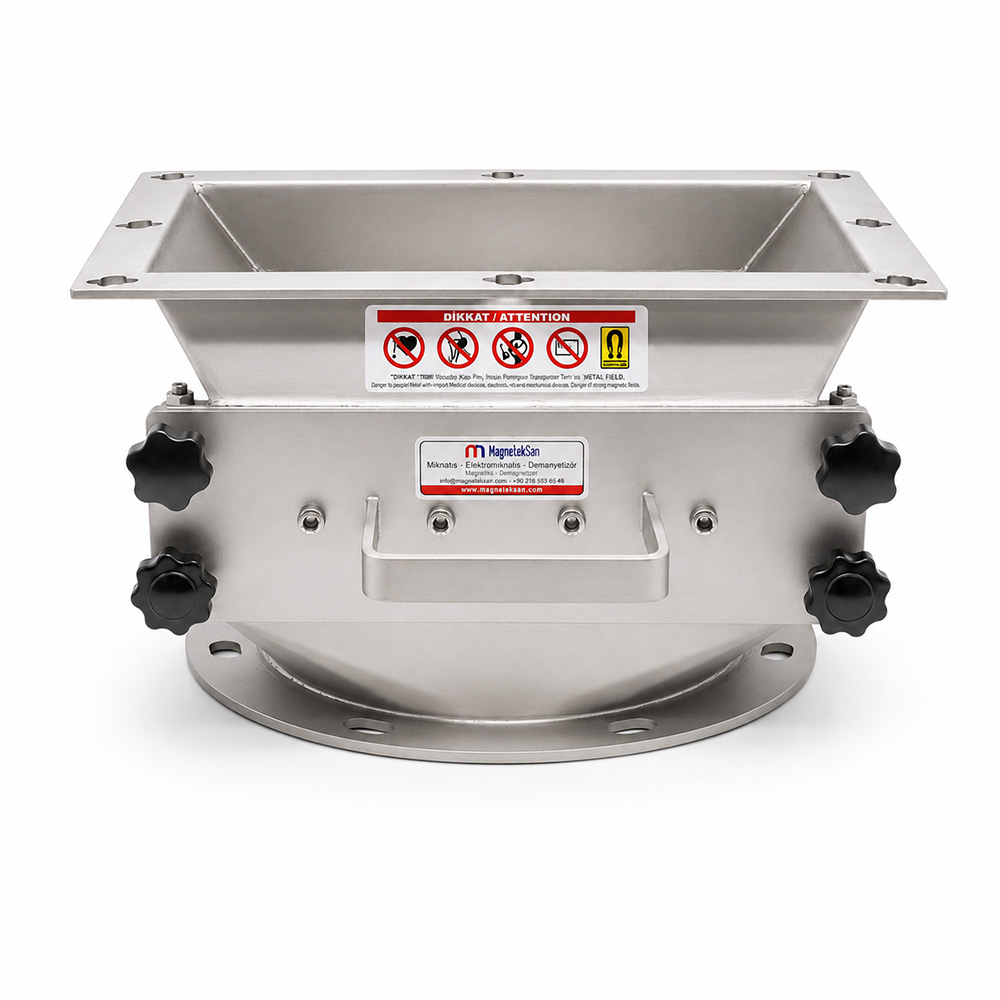

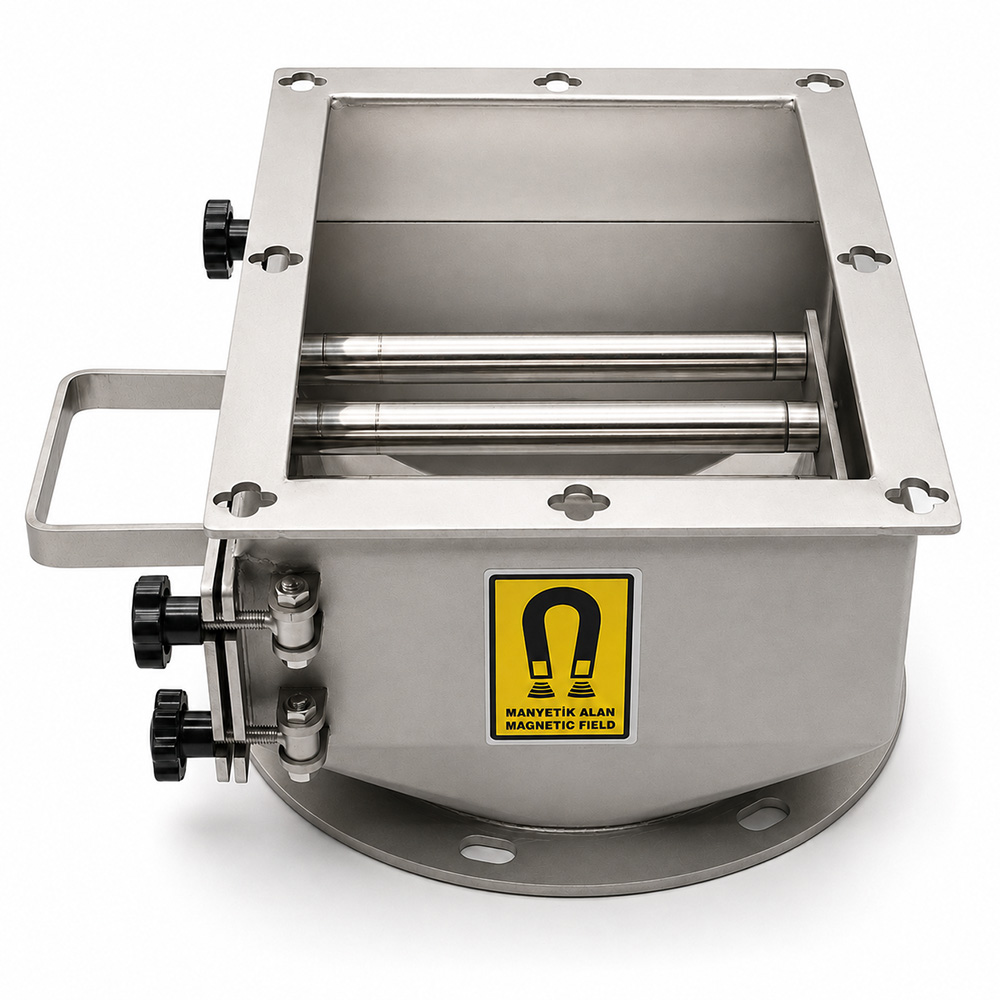

Un Eleği Çıkışı Kovan Mıknatıs – 340×230 / Ø250 mm Ø25×4 Neodyum
Un Eleği Çıkışı Kovan Mıknatıs – 340×230 / Ø250 mm Ø25×4 Neodyum
Genel Özellikler
- Un Eleği Çıkışı Kovan Mıknatıs, un fabrikalarında eleme işlemi sonrasında ferromanyetik metal kontrolü için kullanılır.
- Kuru ve serbest akışlı un proseslerine uygundur.
- 340×230 mm dikdörtgen giriş yapısına sahiptir.
- Alt çıkış ölçüsü Ø250 mm’dir.
- 4 adet Ø25 mm neodyum manyetik çubuk kullanılır.
- AISI 304 paslanmaz çelik gövdeye sahiptir.
- Gıda ile temasa uygun olarak üretilmiştir.
- Çekmeceli yapı sayesinde manyetik gruba kolay erişim sağlanır.
- Demir ve çelik esaslı ferromanyetik yabancı maddelerin tutulmasına yardımcı olur.
- Kalıcı neodyum manyetik sistem elektrik enerjisi gerektirmez.
- Un eleği veya plansifter çıkışı ile sonraki transfer hattı arasında kullanılabilir.
Teknik Özellikler
- Ürün Tipi: Çekmeceli Kovan Mıknatıs
- Ana Kullanım: Un Eleği / Plansifter Çıkışı
- Giriş Ölçüsü: 340×230 mm
- Çıkış Ölçüsü: Ø250 mm
- Manyetik Çubuk Sayısı: 4 adet
- Manyetik Çubuk Çapı: Ø25 mm
- Manyetik Sistem: Neodyum
- Gövde Malzemesi: AISI 304 Paslanmaz Çelik
- Gıda Teması: Uygun
- Ürün Akışı: Kuru / Toz / Serbest Akışlı
- Temizleme: Manuel / Çekmeceli
- Elektrik İhtiyacı: Yok
- Temel Görev: Ferromanyetik metal partikül kontrolü
Un Eleği Çıkışı Kovan Mıknatıs, un fabrikalarında eleme veya plansifter işleminden çıkan ürünün sonraki transfer, silo veya proses aşamasına geçmeden önce ferromanyetik metal kontrolünden geçirilmesine yardımcı olmak amacıyla tasarlanmış çekmeceli manyetik separatördür. Ürün, 340×230 mm dikdörtgen girişten Ø250 mm dairesel çıkışa geçiş sağlayan özel gövde geometrisine sahiptir. Gövde içerisindeki 4 adet Ø25 mm neodyum manyetik çubuk, un akışı içerisindeki demir ve çelik esaslı ferromanyetik partikülleri yüzeyinde tutmaya yardımcı olur. AISI 304 paslanmaz çelik gövde, gıda ile temasa uygun olarak üretilmiştir.
| Teknik Özellik | Değer |
|---|---|
| Ürün Tipi | Çekmeceli Kovan Mıknatıs |
| Kullanım Alanı | Un Eleği / Plansifter Çıkışı |
| Giriş Ölçüsü | 340×230 mm |
| Çıkış Ölçüsü | Ø250 mm |
| Manyetik Çubuk | 4 Adet |
| Manyetik Çubuk Çapı | Ø25 mm |
| Manyetik Sistem | Neodyum |
| Gövde Malzemesi | AISI 304 Paslanmaz Çelik |
| Gıda Teması | Uygun |
| Ürün Tipi | Kuru / Toz / Serbest Akışlı |
| Temizleme | Manuel / Çekmeceli |
| Elektrik İhtiyacı | Yok |
| Hedef Kirleticiler | Demir ve Ferromanyetik Metal Partikülleri |
Çalışma Prensibi
Un, eleme veya plansifter işleminden çıktıktan sonra 340×230 mm girişten manyetik kovan içerisine girer.
Ürün akışı gövde içerisindeki 4 adet Ø25 mm neodyum manyetik çubuğun bulunduğu bölgeden geçerken yeterli ferromanyetik özellik gösteren;
- demir parçacıkları,
- çelik kırıntıları,
- metal aşınma partikülleri,
- proses ekipmanlarından gelebilecek ferromanyetik yabancı maddeler
manyetik yüzeylere doğru çekilir.
Un ise Ø250 mm alt çıkıştan prosesin sonraki aşamasına devam eder.
Örnek Proses Akışı
Öğütme
↓
Un Eleği / Plansifter
↓
340×230 mm Giriş
↓
4 × Ø25 mm Neodyum Kovan Mıknatıs
↓
Ferromanyetik Metal Kontrolü
↓
Ø250 mm Çıkış
↓
Silo / Transfer / Sonraki Proses
Un Eleği Çıkışı Kovan Mıknatıs Nedir?
Un Eleği Çıkışı Kovan Mıknatıs, un üretim prosesinde eleme işlemi tamamlandıktan sonra ürün akışında bulunabilecek ferromanyetik metal partiküllerin manyetik yöntemle tutulmasına yardımcı olan çekmeceli manyetik separatördür.
Ürün özellikle un eleği veya plansifter çıkışı ile sonraki transfer hattı arasındaki kuru ürün akış noktası için konumlandırılmıştır.
Neden Un Eleği Çıkışında Manyetik Kontrol Yapılır?
Un üretiminde ürün;
- valsler,
- elevatörler,
- helezonlar,
- boru sistemleri,
- elekler,
- plansifterler,
- diğer mekanik transfer ekipmanları
üzerinden ilerleyebilir.
Bu ekipmanlardan kaynaklanabilecek demir veya çelik esaslı aşınma partiküllerinin sonraki proses aşamalarına taşınmasını azaltmak için manyetik kontrol noktaları kullanılabilir.
Eleme sonrasında yerleştirilen manyetik kovan, ürünün sonraki transfer aşamasına geçmeden önce ek bir kontrol noktası oluşturur.
Plansifter Nedir?
Plansifter, un fabrikalarında öğütülmüş ürünün farklı partikül boyutlarına göre ayrılması ve elenmesi amacıyla kullanılan endüstriyel elek sistemidir.
Öğütülen ürün farklı elek katlarından geçirilerek sınıflandırılır.
Bu proses sonrasında çıkan un, boru veya düşey transfer hattıyla sonraki aşamaya gönderilebilir.
Manyetik kovan bu çıkış noktalarından birine entegre edilebilir.
Ürün Neden Plansifter Çıkışına Uygundur?
Bu modelin üst kısmı 340×230 mm dikdörtgen, alt kısmı ise Ø250 mm dairesel çıkış şeklindedir.
Bu geometri, köşeli veya dikdörtgen bir proses çıkışından dairesel boru hattına geçiş gereken uygulamalar için uygun bir yapı oluşturur.
Ürünün gerçek montaj noktası tesisin mevcut makine ve hat geometrisine göre belirlenmelidir.
Bu Ürünün Giriş ve Çıkış Ölçüleri Nedir?
Ürünün üst giriş ölçüsü:
340×230 mm
Alt çıkış ölçüsü:
Ø250 mm
olarak üretilmiştir.
Bu nedenle ürün standart yuvarlak giriş-çıkışlı kovanlardan geometrik olarak da ayrılır.
Neden 340×230 mm Giriş Kullanılmıştır?
Dikdörtgen giriş yapısı, uygun proses ekipmanlarının çıkışına doğrudan veya adaptörlü şekilde bağlantı sağlamak amacıyla kullanılabilir.
Özellikle elek, plansifter veya benzeri ekipman çıkışlarında dikdörtgen geometriler bulunabilir.
Ancak ürünün belirli bir marka veya model eleğe doğrudan uyumlu olduğu ayrıca doğrulanmadan belirtilmemelidir.
Ø250 mm Çıkışın Görevi Nedir?
Ürün manyetik kontrolden geçtikten sonra Ø250 mm dairesel çıkıştan sonraki proses hattına yönlendirilir.
Bu çıkış;
- boru transfer hattına,
- düşey ürün hattına,
- ara siloya,
- sonraki proses ekipmanına
bağlanabilir.

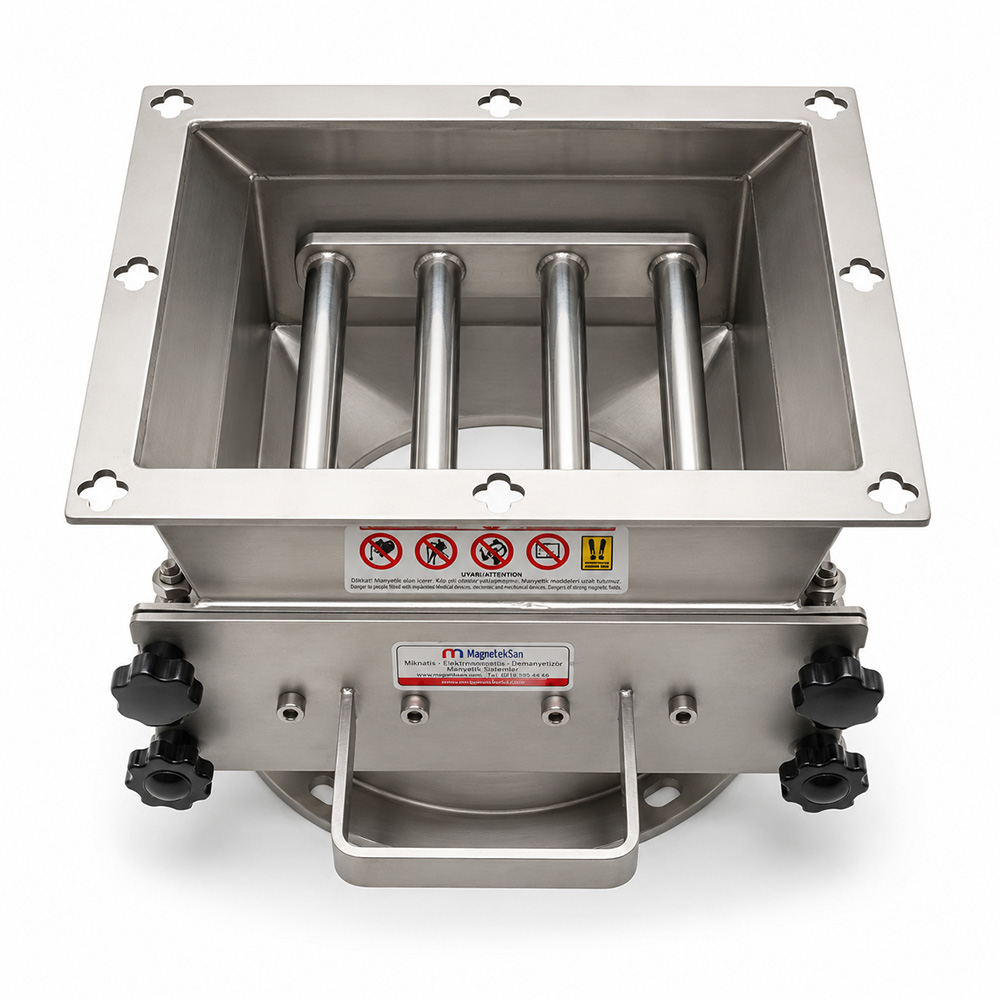

İçerisinde Kaç Manyetik Çubuk Bulunur?
Bu modelde toplam:
4 adet Ø25 mm neodyum manyetik çubuk
bulunmaktadır.
Manyetik çubuklar ürün akışına temas edecek şekilde kovan gövdesinin içerisinde konumlandırılmıştır.
Ø25 mm Neodyum Çubukların Görevi Nedir?
Ø25 mm neodyum manyetik çubuklar, ürün akışındaki ferromanyetik metal partiküllerin yakalandığı manyetik çalışma yüzeylerini oluşturur.
Un, manyetik çubukların çevresinden geçerken yeterli ferromanyetik özelliğe sahip partiküller yüzeye doğru çekilir.
Neodyum Mıknatıs Neden Kullanılır?
Neodyum mıknatıslar yüksek manyetik performans sağlayabilen kalıcı mıknatıs türlerinden biridir.
Bu nedenle ince demir ve çelik esaslı partiküllerin kontrol edilmesi gereken endüstriyel kuru ürün hatlarında kullanılabilir.
Ancak bu ürün için doğrulanmış Gauss değeri verilmediğinden belirli bir yüzey Gauss değeri kullanılmamalıdır.
Un Akışını Tamamen Kapatır mı?
Hayır.
Manyetik çubuklar ürün akışı içerisinde belirli bir düzenle yerleştirilir.
Un, çubukların arasındaki boşluklardan ilerlerken ferromanyetik partiküller manyetik yüzeylerden etkilenir.
Gerçek ürün kapasitesi ise;
- unun akış karakteri,
- nem oranı,
- yoğunluğu,
- giriş geometrisi,
- tesis debisi
gibi faktörlere bağlıdır.
Bu Ürün Bir Elek midir?
Hayır.
Ürün fiziksel olarak bir çekmeceli kovan mıknatıstır.
Elek ve manyetik kovan farklı görevler yapar.
Un Eleği / Plansifter
Ürünü partikül boyutuna göre ayırır.
Manyetik Kovan
Ferromanyetik özelliğe göre metal partikülleri tutmaya yardımcı olur.
Bu nedenle manyetik kovan, eleğin yerine değil elek sonrasında ek bir metal kontrol noktası olarak kullanılabilir.
Elek Metal Parçaları Zaten Tutmaz mı?
Elek, açıklık ölçüsünden büyük parçaları fiziksel olarak ayırabilir.
Ancak küçük metal partiküller elek açıklıklarından geçebilir.
Manyetik sistem ise parçanın büyüklüğünden ziyade ferromanyetik özelliğini kullanır.
Bu nedenle iki sistem farklı prensiplerle çalışır ve birbirini tamamlayabilir.
Bu Ürün Metal Dedektörünün Yerine Geçer mi?
Hayır.
Manyetik kovan ve metal dedektörü farklı ekipmanlardır.
Manyetik kovan:
Ferromanyetik metal partikülü ürün akışından tutmaya yardımcı olur.
Metal dedektörü:
Metal varlığını elektronik olarak algılar.
Bir gıda üretim hattında her iki sistem farklı proses noktalarında birlikte kullanılabilir.
Hangi Metalleri Tutabilir?
Manyetik sistem yeterli ferromanyetik özellik gösteren;
- demir,
- karbon çeliği,
- çelik aşınma partikülleri,
- bazı manyetik metal kırıntıları
üzerinde etkilidir.
Paslanmaz Çelik Parçalarını Tutar mı?
Paslanmaz çeliklerin manyetik davranışı kullanılan kalite ve üretim yöntemine göre değişebilir.
Bazı paslanmaz çelikler manyetik özellik gösterirken bazıları çok düşük tepki verir.
Bu nedenle bütün paslanmaz metal parçalarının tutulacağı garanti edilmemelidir.
Alüminyum veya Bakır Parçalarını Tutar mı?
Standart koşullarda hayır.
Alüminyum, bakır ve pirinç ferromanyetik değildir.
Bu ürün tüm metal türlerini ayıran bir sistem değildir.
Çok Küçük Demir Partiküllerini Tutabilir mi?
Yeterli ferromanyetik özellik gösteren ince demir ve çelik partikülleri neodyum manyetik alandan etkilenebilir.
Ancak bu model için doğrulanmış minimum partikül büyüklüğü verilmediğinden belirli bir mikron değeri yazılmamalıdır.
AISI 304 Gövde Neden Kullanılmıştır?
Ürün gövdesi AISI 304 paslanmaz çelikten üretilmiştir.
AISI 304;
- gıda proseslerinde yaygın kullanılan,
- temizlenebilir,
- korozyon direnci sağlayan,
- paslanmaz çelik
malzeme sınıflarından biridir.
Bu ürün gıda ile temasa uygun olarak üretilmiştir.
Ürün Gıda ile Temasa Uygun mudur?
Evet.
Ürün AISI 304 paslanmaz çelikten ve gıda ile temasa uygun olarak üretilmiştir.
Un fabrikaları ve benzeri kuru gıda prosesleri için değerlendirilebilir.

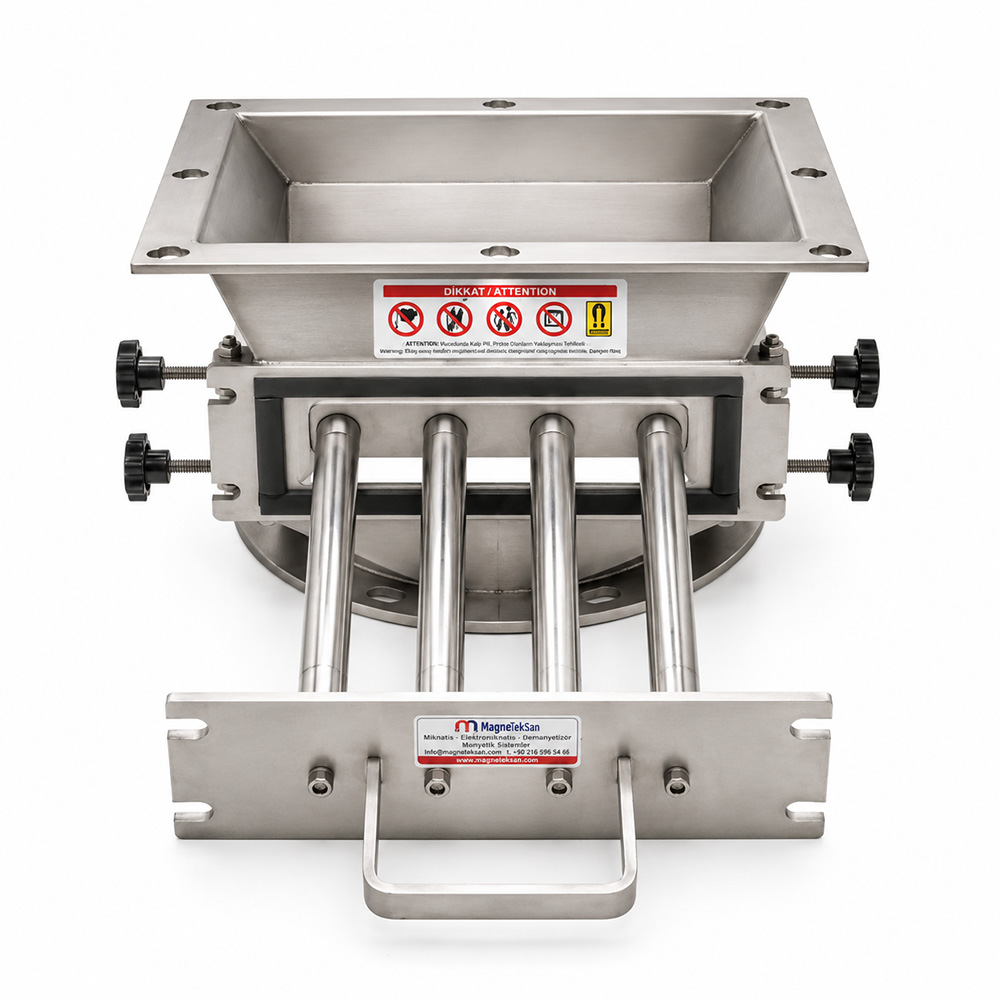

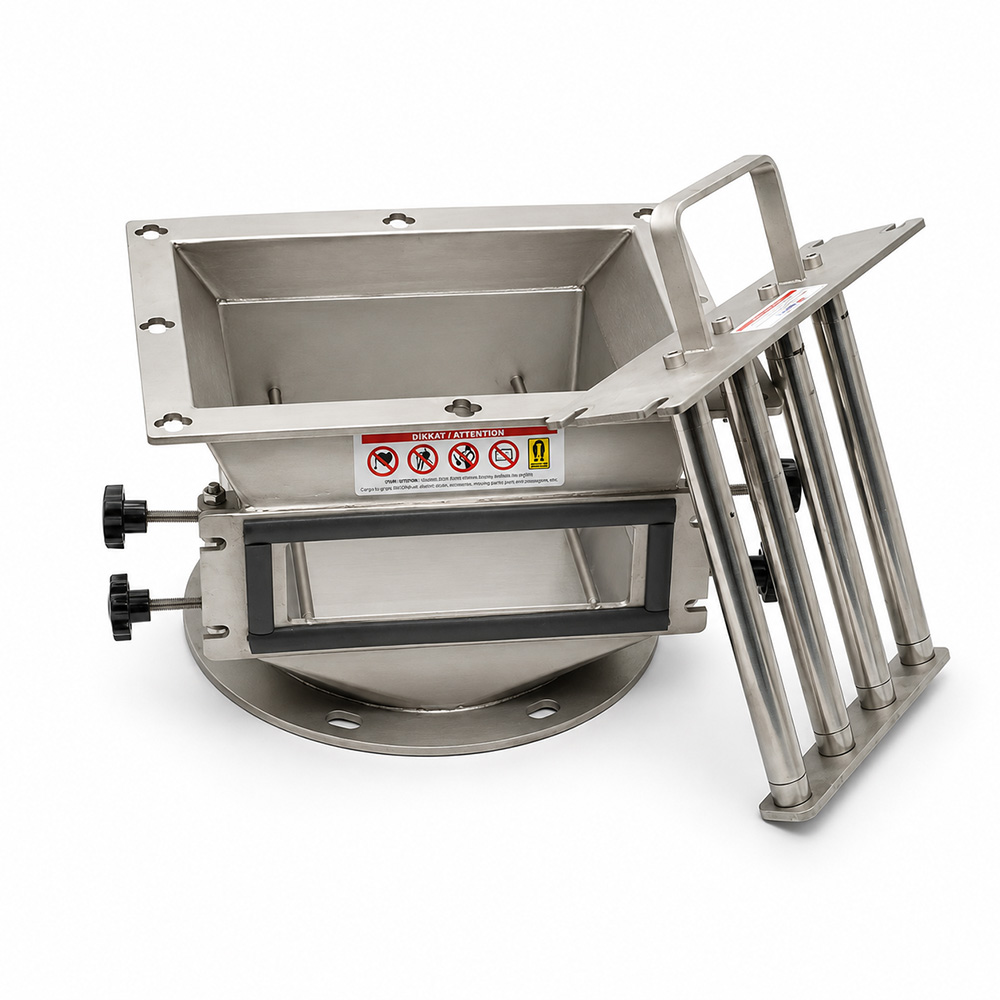

Çekmeceli Tasarım Ne İşe Yarar?
Manyetik çubuk grubu çekmeceli yapı içerisinde bulunur.
Bakım veya temizlik sırasında manyetik grup gövdeden dışarı alınabilir.
Bu yapı;
- manyetik çubuklara erişimi,
- metal birikiminin kontrolünü,
- periyodik temizliği
kolaylaştırır.
Manyetik Çubuklar Nasıl Temizlenir?
Temel temizlik işlemi şu şekilde gerçekleştirilebilir:
- Ürün akışı durdurulur.
- Sistem güvenli hale getirilir.
- Çekmeceli manyetik grup açılır.
- Manyetik çubuklar gövdeden dışarı alınır.
- Çubuk yüzeylerindeki ferromanyetik metal birikimi temizlenir.
- Manyetik çubukların yüzeyi kontrol edilir.
- Sistem yeniden monte edilir.
- Üretime kontrollü şekilde devam edilir.
Tesisin kendi hijyen ve bakım prosedürleri ayrıca uygulanmalıdır.
Ne Sıklıkla Temizlenmelidir?
Sabit bir temizlik süresi belirlemek doğru değildir.
Temizlik periyodu;
- saatlik ürün miktarı,
- hammadde kirlilik seviyesi,
- üretim süresi,
- manyetik yüzeyde biriken metal miktarı,
- tesis kalite prosedürü
dikkate alınarak belirlenmelidir.
İlk devreye alma döneminde manyetik yüzeyler daha sık kontrol edilerek uygun temizlik aralığı oluşturulabilir.
Manyetik Yüzey Dolarsa Ne Olur?
Manyetik çubuk yüzeyinde aşırı miktarda ferromanyetik malzeme birikmesi aktif manyetik yüzeyin kullanılabilirliğini azaltabilir.
Bu nedenle sistemin periyodik olarak kontrol edilmesi ve temizlenmesi önemlidir.
Elektrik Enerjisi Gerekir mi?
Hayır.
Ürün kalıcı neodyum mıknatıslar kullanır.
Manyetik alan oluşturmak için;
- elektrik,
- bobin,
- kontrol panosu,
- güç kaynağı
gerekmez.
Unun Yapısını Değiştirir mi?
Hayır.
Manyetik kovan unun;
- kimyasal yapısını,
- aromasını,
- protein oranını,
- nemini
değiştirmek amacıyla kullanılmaz.
Temel görevi ferromanyetik metal kontrolüdür.
Unu Elekten Sonra mı Yoksa Önce mi Geçirmek Daha Doğrudur?
Her tesisin proses tasarımı farklı olabilir.
Bu ürün özel olarak elek / plansifter çıkışı için konumlandırılmıştır.
Örnek kullanım:
Plansifter → Manyetik Kovan → Transfer Hattı
Bu sayede elekten çıkmış ürün sonraki proses aşamasına geçmeden önce manyetik kontrolden geçirilir.
Silo Öncesinde Kullanılabilir mi?
Evet, proses geometrisi uygunsa elekten çıkan ürünün siloya transferinden önce kullanılabilir.
Örnek:
Un Eleği → Manyetik Kovan → Un Silosu
Ancak sayfanın ana kullanım amacı “silo mıknatısı” değildir.
SEO odağı Un Eleği Çıkışı Kovan Mıknatıs olarak korunmalıdır.
Paketleme Öncesinde Kullanılabilir mi?
Teknik olarak uygun bir kuru ürün akış noktasında değerlendirilebilir.
Ancak bu ürün sayfasını paketleme öncesi olarak konumlandırmıyoruz.
Bunun nedeni Magneteksan içerisinde paketleme öncesi un proseslerine yönelik başka ürünlerin bulunması ve yeni sayfanın farklı bir arama niyeti oluşturmasının istenmesidir.
Bu ürünün ana konumu:
eleme sonrası manyetik kontrol
olacaktır.
Pnömatik Taşıma Hattında Kullanılabilir mi?
Ürünün gerçek gövde yapısı, bağlantıları ve proses şartları değerlendirilmeden doğrudan pnömatik basınçlı hat uygunluğu iddia edilmemelidir.
Bu ürün için ana kullanım:
kuru ürünün uygun yerçekimli veya proses transfer noktasındaki manyetik kontrolüdür.
Kapasitesi Kaç Ton/Saattir?
Bu ürün için doğrulanmış kapasite değeri verilmemiştir.
Kapasite;
- ürün yoğunluğu,
- unun akış özellikleri,
- giriş kesiti,
- tesis geometrisi,
- manyetik çubuk yerleşimi
gibi parametrelere bağlıdır.
Bu nedenle ürün sayfasında doğrulanmamış ton/saat değeri kullanılmamalıdır.
Bu Ürünün Diğer Un Fabrikası Mıknatıslarından Farkı Nedir?
Bu modelin temel kombinasyonu:
340×230 mm Dikdörtgen Giriş
+
Ø250 mm Dairesel Çıkış
+
4 Adet Ø25 mm Neodyum Manyetik Çubuk
+
AISI 304 Gıda Uyumlu Gövde
+
Un Eleği / Plansifter Çıkışı Uygulaması
şeklindedir.
Bu nedenle ürün genel un fabrikası mıknatısından ziyade eleme sonrasında kullanılan özel bir proses manyetik kovanı olarak konumlandırılmıştır.
Özel Ölçü Un Eleği Çıkışı Kovan Mıknatıs Üretilebilir mi?
Evet.
Projeye göre;
- giriş ölçüsü,
- çıkış ölçüsü,
- manyetik çubuk çapı,
- manyetik çubuk adedi,
- ürün akış geometrisi,
- gövde ölçüsü,
- bağlantı yapısı,
- temizlik sistemi
değiştirilebilir.
Un fabrikalarının farklı proses noktalarına ve mevcut ekipman geometrilerine uygun özel çekmeceli neodyum kovan mıknatıslar üretilebilir.
