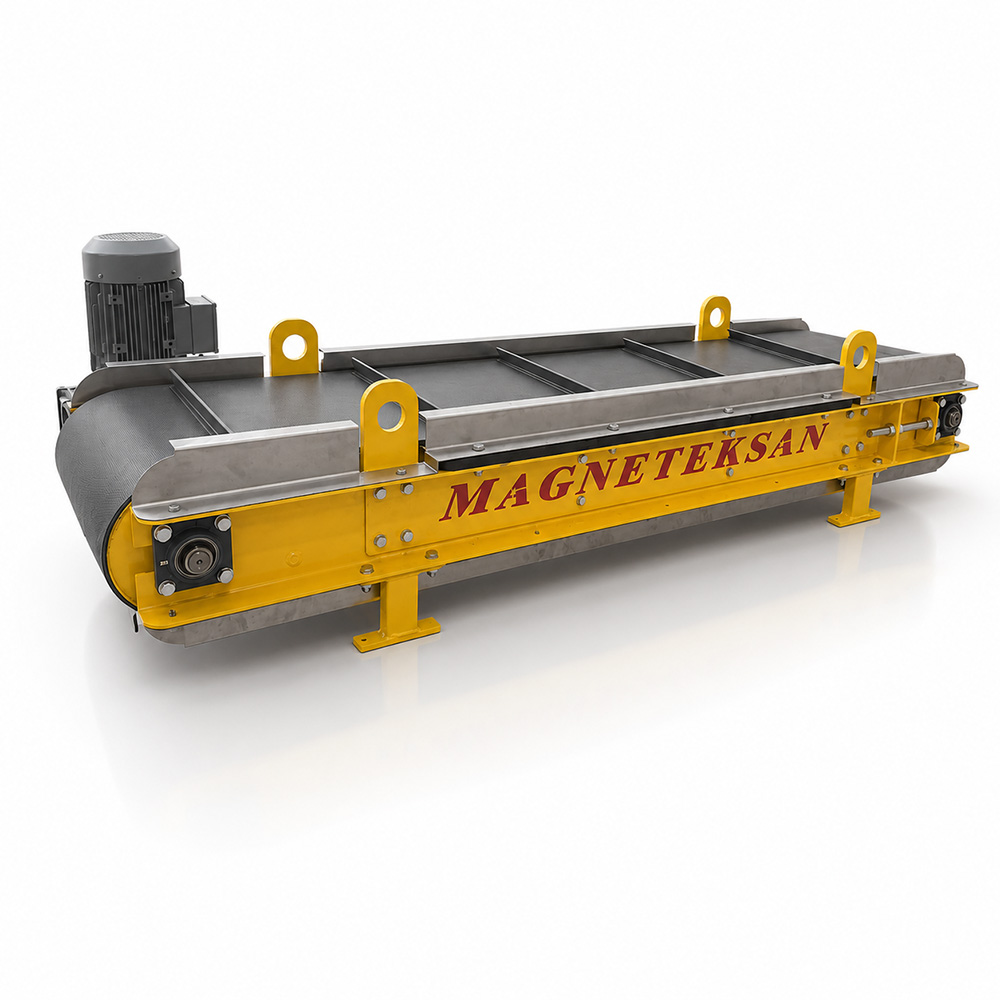

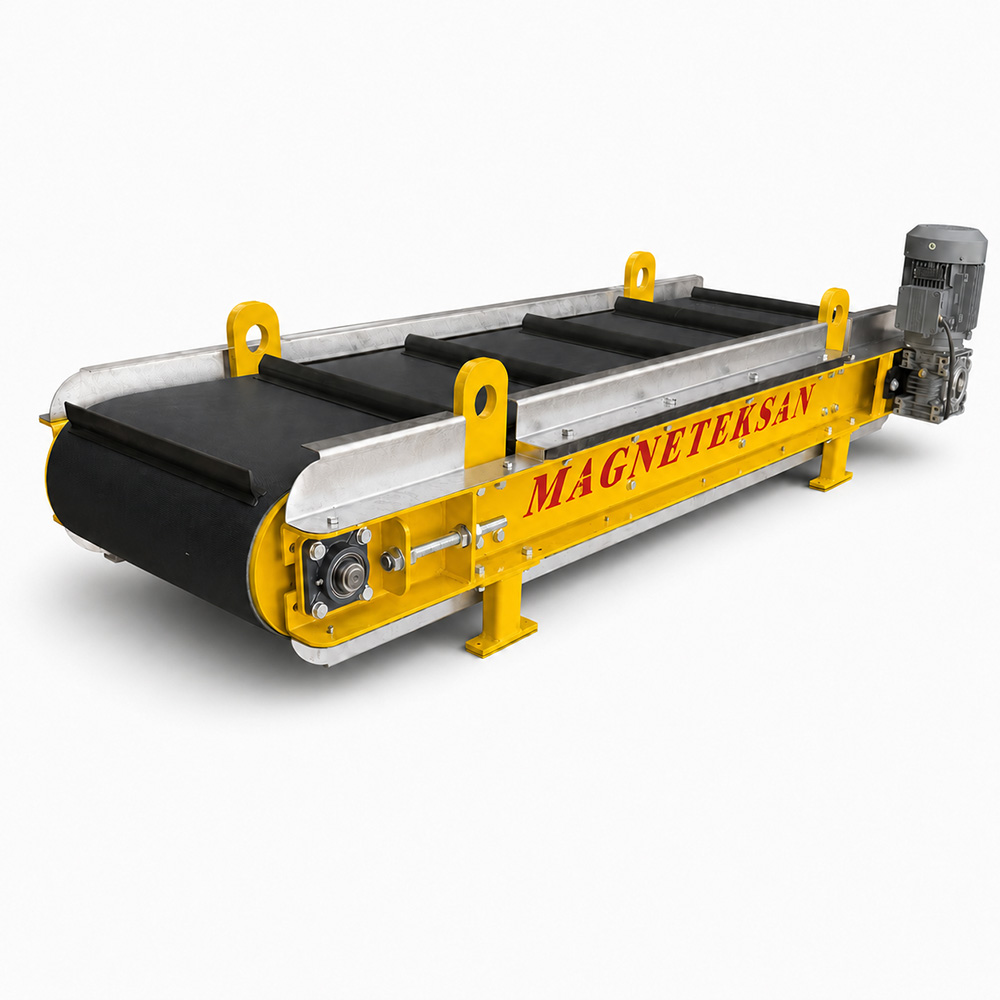

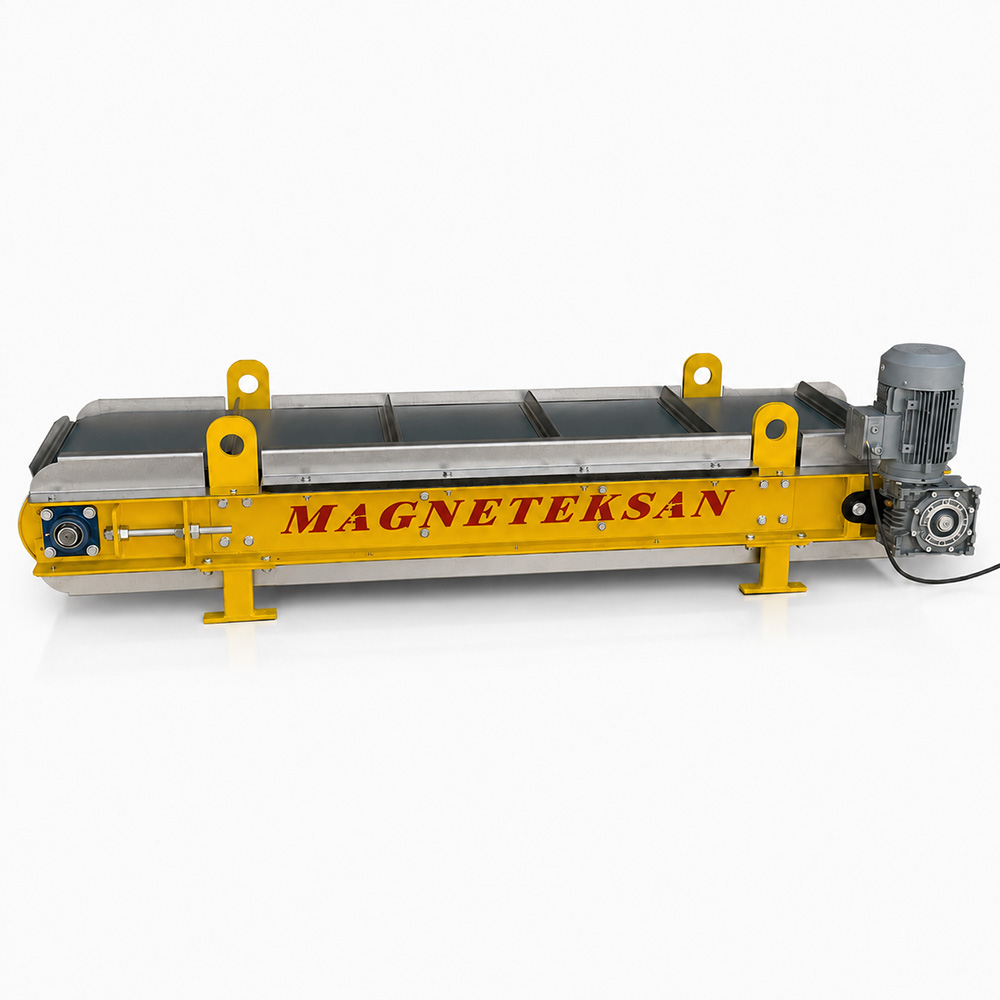

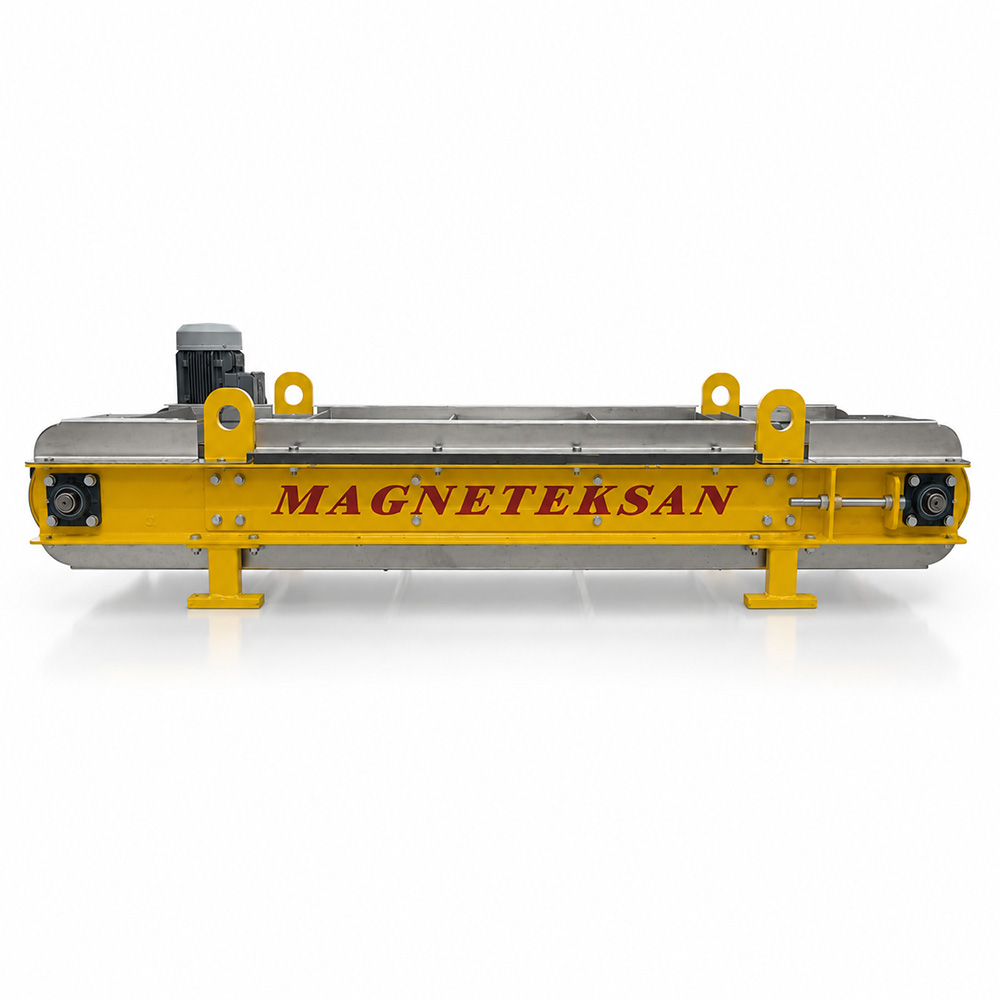

800 mm Otomatik Temizlenebilir Manyetik Plaka

800 mm Konveyör Hatları İçin Otomatik Metal Ayırma

800 mm otomatik temizlenebilir manyetik plaka, konveyör bant üzerinde taşınan taş, agrega, mineral, kırılmış beton ve benzeri malzemelerin içerisindeki ferromanyetik demir ve çelik parçalarının sürekli olarak ayrılmasına yardımcı olmak amacıyla kullanılır.

Sistem, 800 mm genişliğindeki konveyör bandının üzerine uygun askı yüksekliğinde konumlandırılır. Malzeme separatörün altından ilerlerken demir esaslı yabancı parçalar manyetik bölgeye çekilir.

Yakalanan;

• demir teller,
• çiviler,
• cıvata ve somunlar,
• çelik kırıntıları,
• inşaat demiri parçaları,
• makine ekipmanlarından kopabilecek ferromanyetik parçalar

hareketli temizleme bandı tarafından manyetik alanın dışına taşınarak otomatik şekilde tahliye edilir.

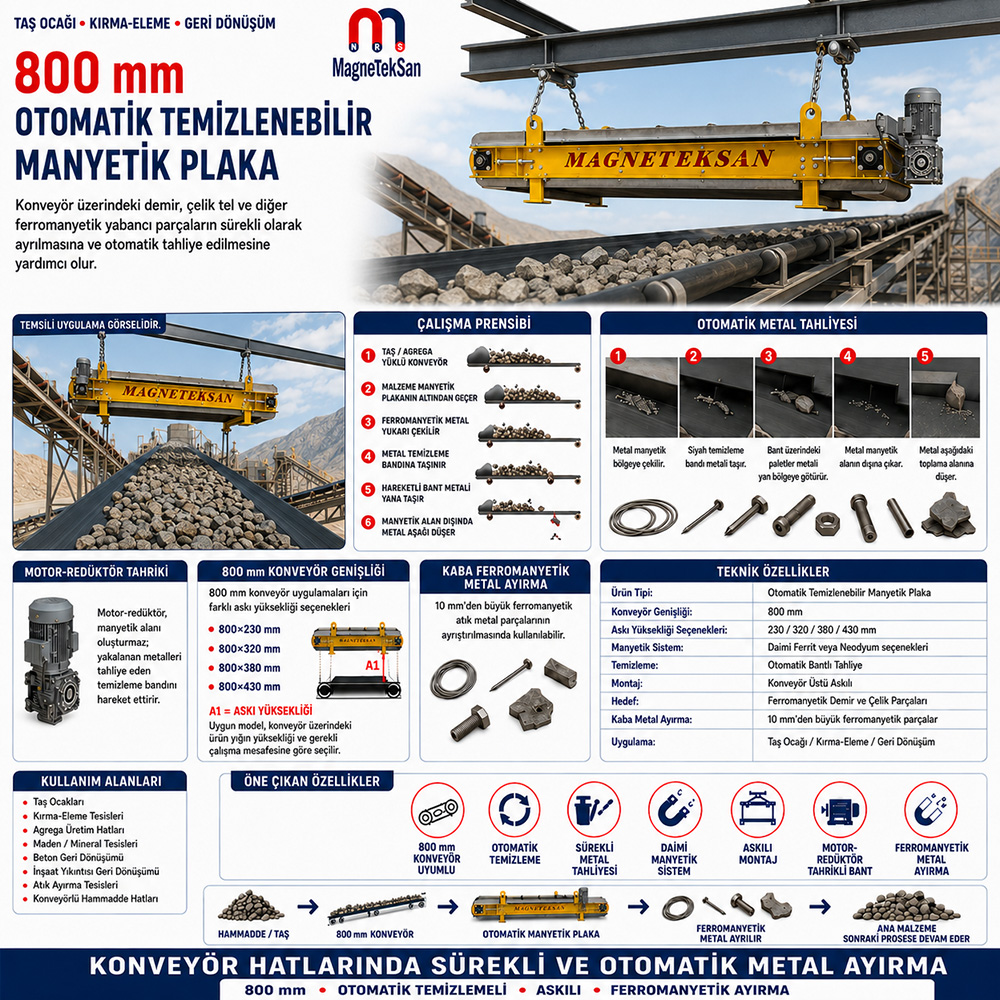

Çalışma Prensibi

Malzeme Yüklü Konveyör → Manyetik Plaka → Ferromanyetik Metalin Yakalanması → Temizleme Bandıyla Taşıma → Otomatik Metal Tahliyesi

Bu sistemin önemli avantajı, yakalanan metallerin manyetik yüzey üzerinde sürekli birikmesi yerine hareketli bant aracılığıyla çalışma alanından uzaklaştırılmasıdır.

800 mm Konveyör İçin Farklı Askı Yükseklikleri

Her 800 mm konveyör uygulamasında aynı gövde kullanılmaz. Ürün yığınının yüksekliğine ve gerekli çalışma mesafesine göre dört farklı model seçeneği bulunmaktadır:

• 800×230 mm
• 800×320 mm
• 800×380 mm
• 800×430 mm

Askı yüksekliği yükseldikçe separatörün gövde ölçüleri de uygulamaya uygun şekilde değişmektedir.

800 mm Konveyör Üstü Manyetik Separatör Nerelerde Kullanılır?

800 mm bant genişliği; taş ocağı, agrega, geri dönüşüm ve mineral işleme tesislerinde kullanılan yaygın konveyör ölçülerinden biridir.

Otomatik temizlenebilir manyetik plaka özellikle;

• taş ocakları,
• kırma-eleme tesisleri,
• agrega üretim hatları,
• maden ve mineral taşıma hatları,
• beton geri dönüşüm tesisleri,
• inşaat yıkıntısı geri dönüşümü,
• hurda ve atık ayırma tesisleri

gibi sürekli malzeme akışının bulunduğu proseslerde değerlendirilebilir.

Taş Ocağında Neden Manyetik Separatör Kullanılır?

Taş ocağından gelen malzeme kırıcı ve konveyörlerden geçerken ürün akışında yabancı ferromanyetik parçalar bulunabilir.

Örneğin;

• demir tel,
• çelik çubuk,
• çivi,
• cıvata,
• bağlantı elemanları,
• makine parçaları

konveyör üzerinde malzemeyle birlikte ilerleyebilir.

Manyetik separatör, bu parçaların ürün akışından ayrılmasına yardımcı olur.

10 mm’den Büyük Kaba Ferromanyetik Parçaların Ayrılması

Katalogdaki ürün grubu özellikle 10 mm’den büyük ferromanyetik atık metal parçalarının ayrıştırılması amacıyla kullanılabilecek şekilde tasarlanmıştır.

Bu nedenle sistem ince mikron seviyesindeki metal kontrolünden çok;

• tel,
• çivi,
• cıvata,
• somun,
• çelik parça,
• iri demir kırıntısı

gibi kaba ferromanyetik yabancı maddelerin ayrılması için konumlandırılmalıdır.

Otomatik Temizlenebilir Sistem Ne Demektir?

Manyetik plakaya çekilen metaller cihazın üzerinde bulunan hareketli banda tutunur.

Bant metali plakanın yan tarafına doğru taşır. Metal manyetik etkinin azaldığı bölgeye ulaştığında aşağıdaki toplama alanına bırakılır.

Çalışma şu şekilde gerçekleşir:

Metal Yakalama → Bantla Taşıma → Manyetik Alan Dışına Çıkarma → Otomatik Tahliye

Bu sayede separatörün manyetik yüzeyinin sürekli manuel olarak temizlenmesine ihtiyaç azalır.

Neden Sabit Plaka Yerine Bantlı Sistem Kullanılır?

Metal yükü düşük olan uygulamalarda manuel temizlemeli plaka sistemleri yeterli olabilir.

Ancak yoğun ve sürekli üretim yapılan tesislerde yüzeyde fazla metal birikmesi operatörün sık sık temizlik yapmasını gerektirir.

Otomatik temizlenebilir model yakalanan metalleri çalışma sırasında uzaklaştırdığı için özellikle;

• sürekli üretim,
• yüksek metal yükü,
• zor erişilen separatör noktaları

için avantaj sağlar.

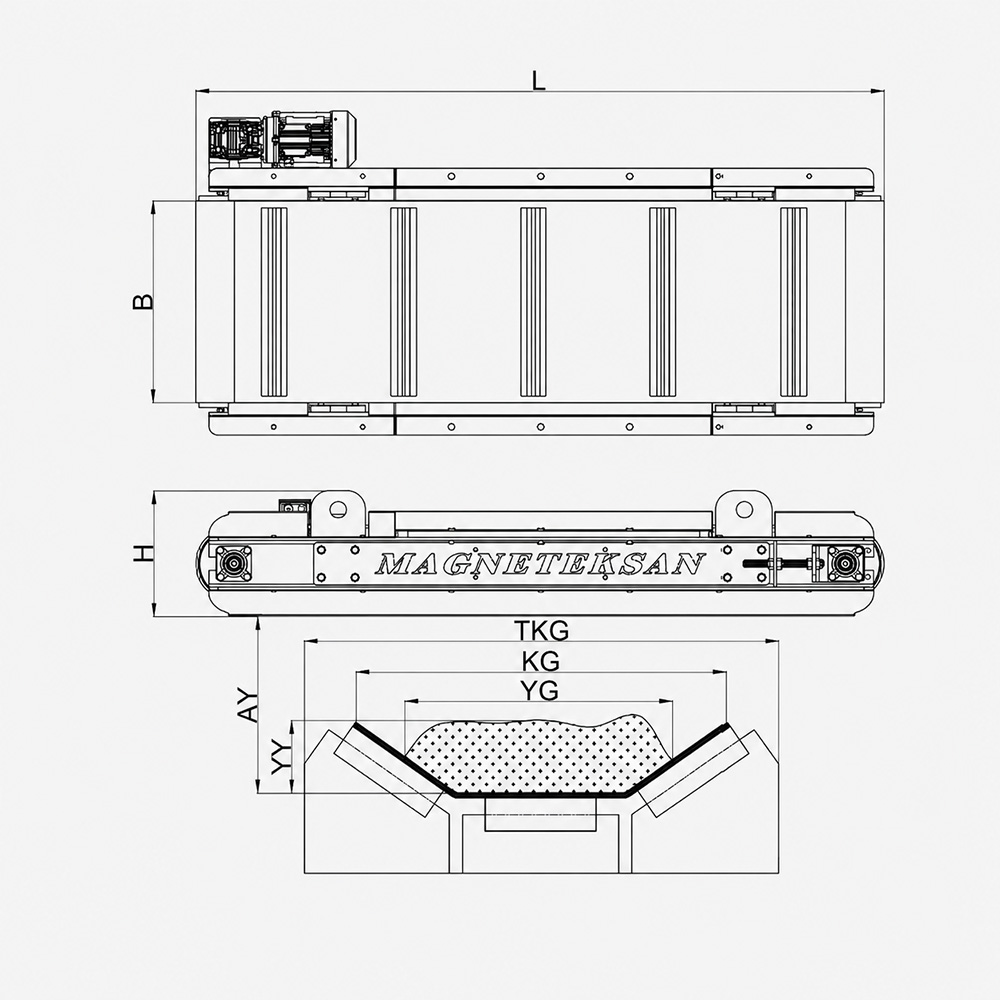

Askı Yüksekliği Neden Önemlidir?

Katalogdaki A1 değeri, ürünün askı yüksekliğini ifade eder.

800 mm modeller için:

230 mm, 320 mm, 380 mm ve 430 mm

alternatifleri bulunur.

Doğru askı yüksekliği belirlenirken yalnızca konveyör ölçüsüne değil, konveyör üzerindeki ürün yığın yüksekliğine de bakılmalıdır.

Manyetik Sistem Ürüne Ne Kadar Yakın Olmalı?

Manyetik çekim etkisi mesafe arttıkça azalır.

Bu nedenle maksimum performans için separatör, proses şartlarının izin verdiği ölçüde ürün yığınına yakın konumlandırılmalıdır.

Ancak separator ile ürün arasında güvenli çalışma boşluğu da bırakılmalıdır.

Ürün Yığın Kalınlığı Performansı Etkiler mi?

Evet.

Konveyör üzerinde çok kalın malzeme tabakası varsa ürünün alt bölümündeki metal parçası separatörden daha uzakta kalır.

Bu nedenle sistem seçiminde;

• ürün yığın yüksekliği,
• konveyör genişliği,
• ürün yoğunluğu,
• metal parçanın büyüklüğü

birlikte değerlendirilmelidir.

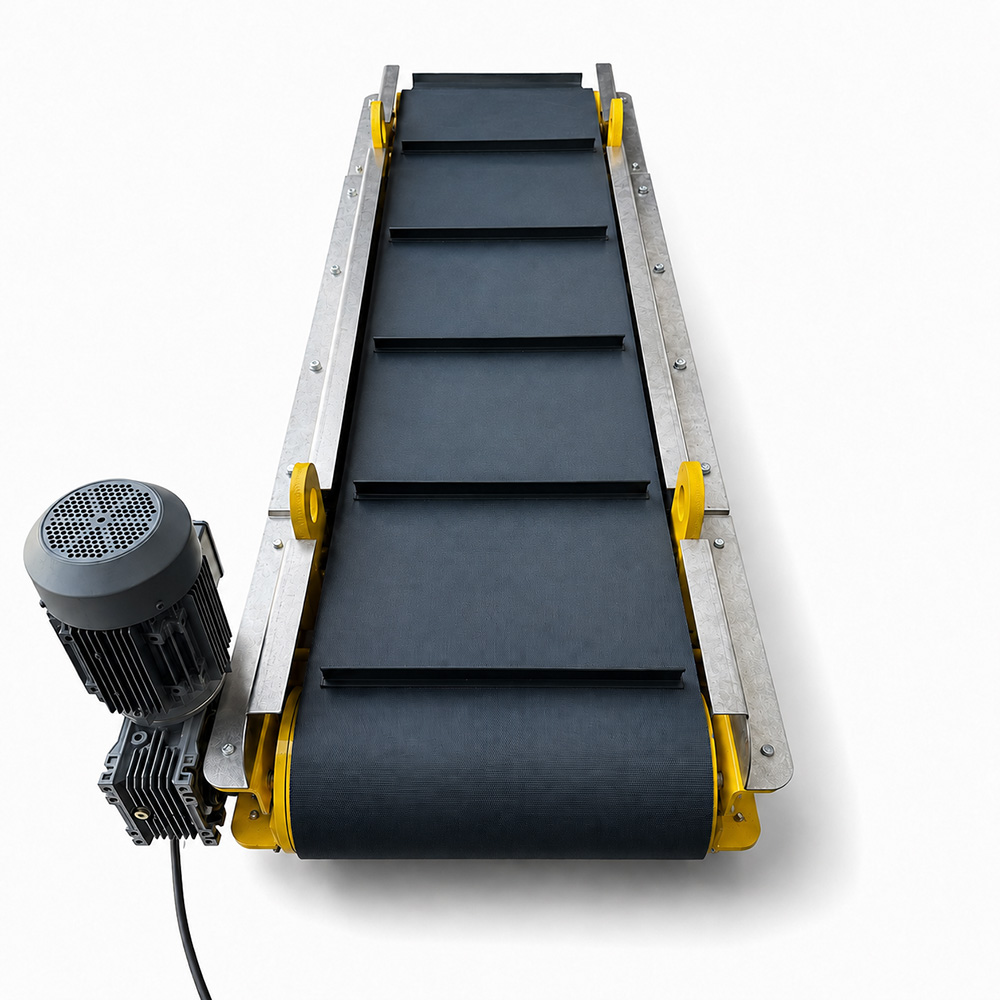

Motor-Redüktör Ne İşe Yarar?

Motor-redüktörün görevi mıknatıs oluşturmak değildir.

Motor-redüktör yalnızca separatör üzerindeki temizleme bandını hareket ettirir.

Yani:

Manyetik Sistem → Metali Yakalıyor

Motor-Redüktör + Bant → Yakalanan Metali Tahliye Ediyor

Bu iki fonksiyon birbirinden ayrıdır.

Ferrit veya Neodyum Manyetik Sistem

Otomatik temizlenebilir manyetik plakalar daimi ferrit veya neodyum mıknatıslarla üretilebilir.

Hangi manyetik sistemin seçileceği;

• hedef metal boyutu,
• askı yüksekliği,
• ürün tabakası,
• çalışma şartları

gibi parametrelere bağlıdır.

Ürünün özel mıknatıs tipi netleşmeden sayfada yalnızca birini kesin olarak belirtmemek daha doğru olur.

Kırıcı Öncesinde Kullanılabilir mi?

Uygun tesis tasarımında evet.

Örnek:

Bunker → Besleyici → 800 mm Konveyör → Manyetik Separatör → Kırıcı

Bu yerleşimde büyük ferromanyetik yabancı maddelerin kırıcıya ulaşmadan önce ayrılmasına yardımcı olunur.

Kırıcı Sonrasında Kullanılabilir mi?

Evet.

Diğer bir olası yerleşim:

Kırıcı → 800 mm Konveyör → Manyetik Separatör → Elek / Stoklama

şeklindedir.

Doğru montaj noktası metal kirliliğinin kaynağına ve tesis akışına göre belirlenmelidir.

Geri Dönüşüm Hatlarında Kullanımı

İnşaat ve beton geri dönüşümünde kırılmış malzeme içerisinde;

• ince donatı parçaları,
• demir teller,
• çiviler,
• çeşitli çelik bağlantı parçaları

bulunabilir.

Otomatik temizlemeli separatör, bu parçaların sürekli olarak ürün akışından alınmasına ve toplama alanına taşınmasına yardımcı olur.

Her Tür Metali Ayırır mı?

Hayır.

Bu sistem ferromanyetik metalleri hedefler.

Özellikle:

• demir,
• karbon çeliği,
• manyetik özellik gösteren çelik parçalar

çekilebilir.

Alüminyum, bakır ve pirinç standart manyetik separatör tarafından aynı şekilde tutulmaz.

800 mm Model Nasıl Seçilir?

800 mm konveyör için doğru modeli belirlerken en önemli bilgiler:

• Konveyör genişliği: 800 mm
• Ürün yığın yüksekliği
• Gerekli askı yüksekliği
• Metal parça büyüklüğü
• Metal yükü
• Malzemenin konveyördeki dağılımı

olmalıdır.

Bu bilgiler doğrultusunda 800×230, 800×320, 800×380 veya 800×430 mm model seçilebilir.

Magneteksan 800 mm Otomatik Temizlenebilir Manyetik Plaka

Magneteksan 800 mm otomatik temizlenebilir manyetik plaka; taş ocağı, kırma-eleme, agrega ve geri dönüşüm tesislerindeki 800 mm konveyör hatlarında ferromanyetik metal parçalarının sürekli olarak ayrılması ve otomatik şekilde tahliye edilmesine yardımcı olan endüstriyel manyetik ayırma sistemidir.

Farklı askı yüksekliği seçenekleri sayesinde ürün yığın yüksekliğine ve tesis geometrisine uygun sistem konfigürasyonu oluşturulabilir.
