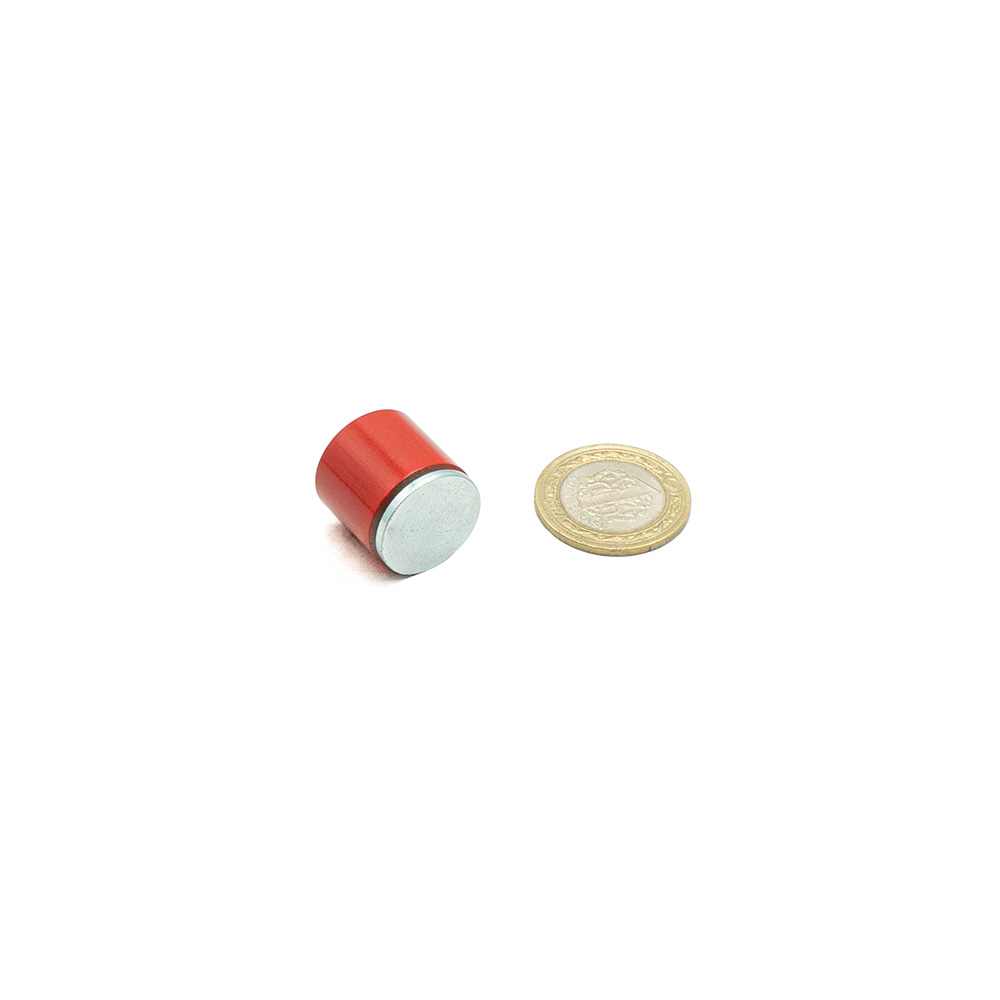

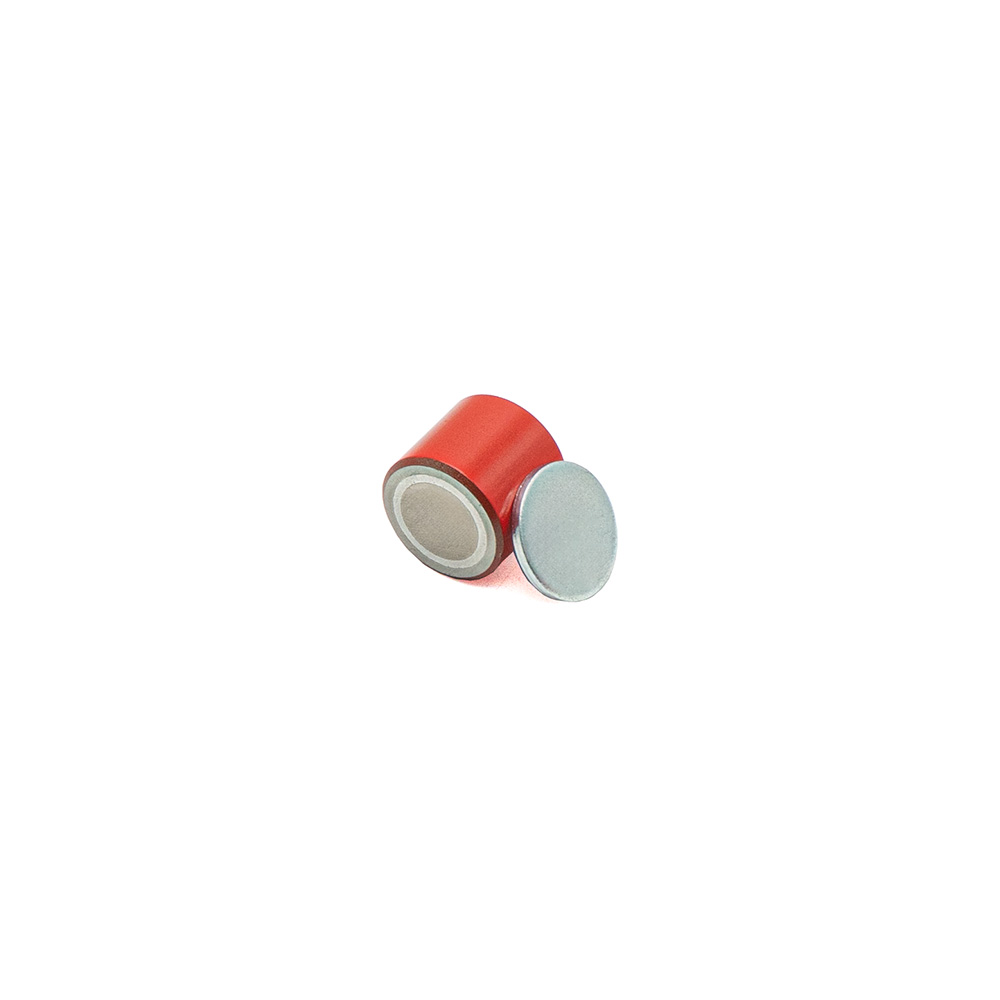

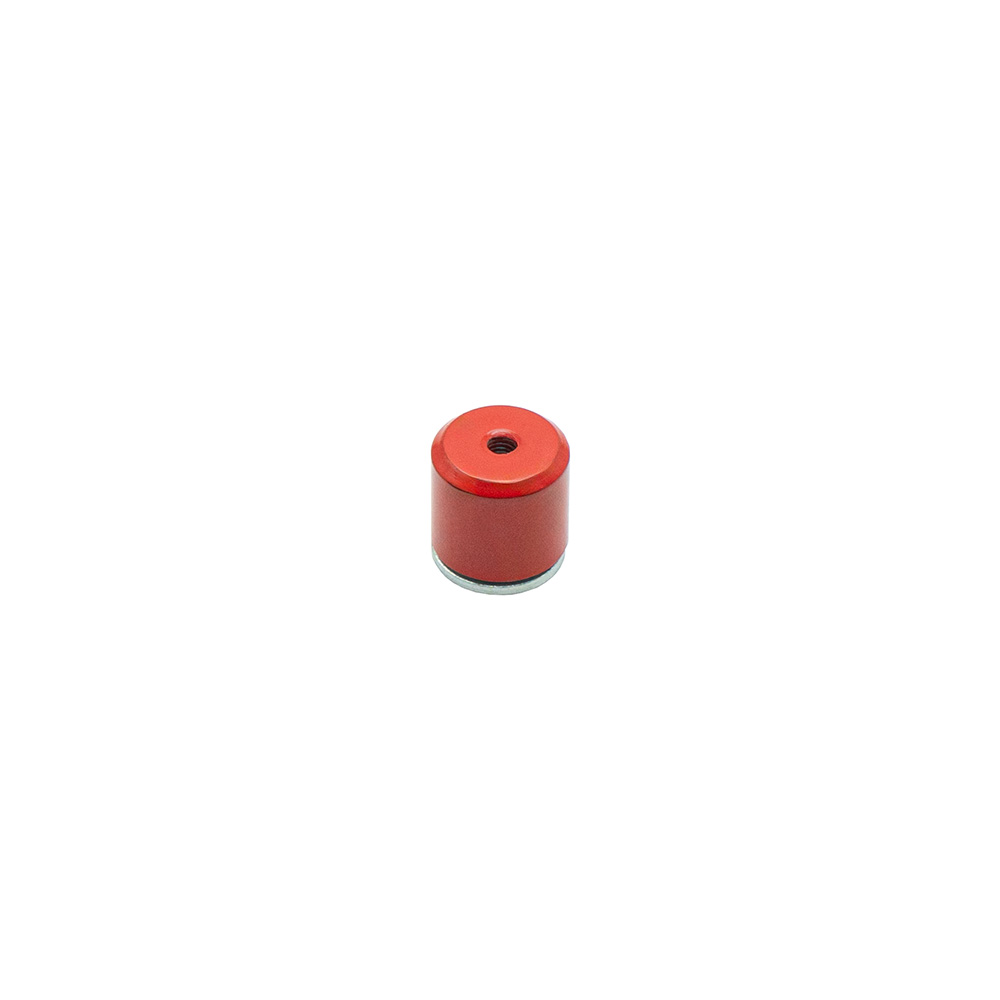

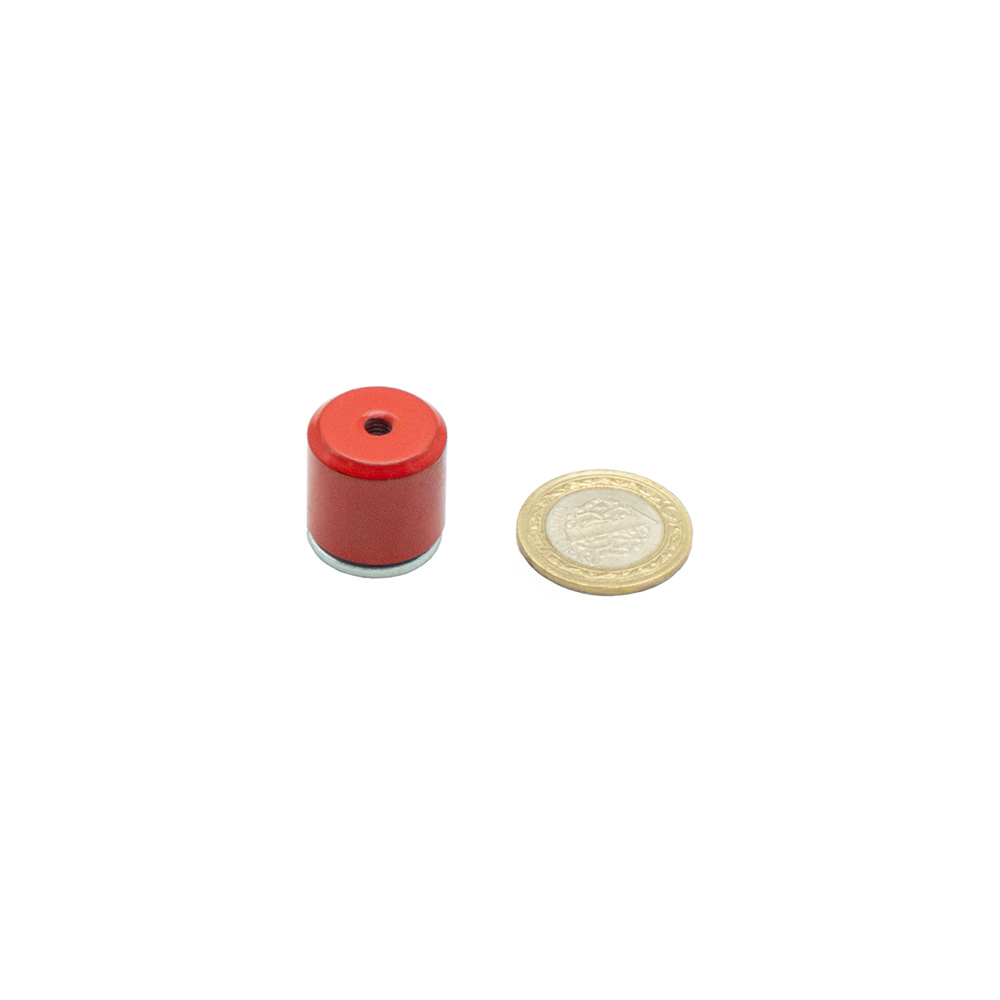

Fırın Termokupl Sabitleme İçin Ø20,5×19 mm M5 AlNiCo Pot Mıknatıs

Endüstriyel Fırınlarda Sıcaklık Probu Sabitleme İçin AlNiCo Pot Mıknatıs

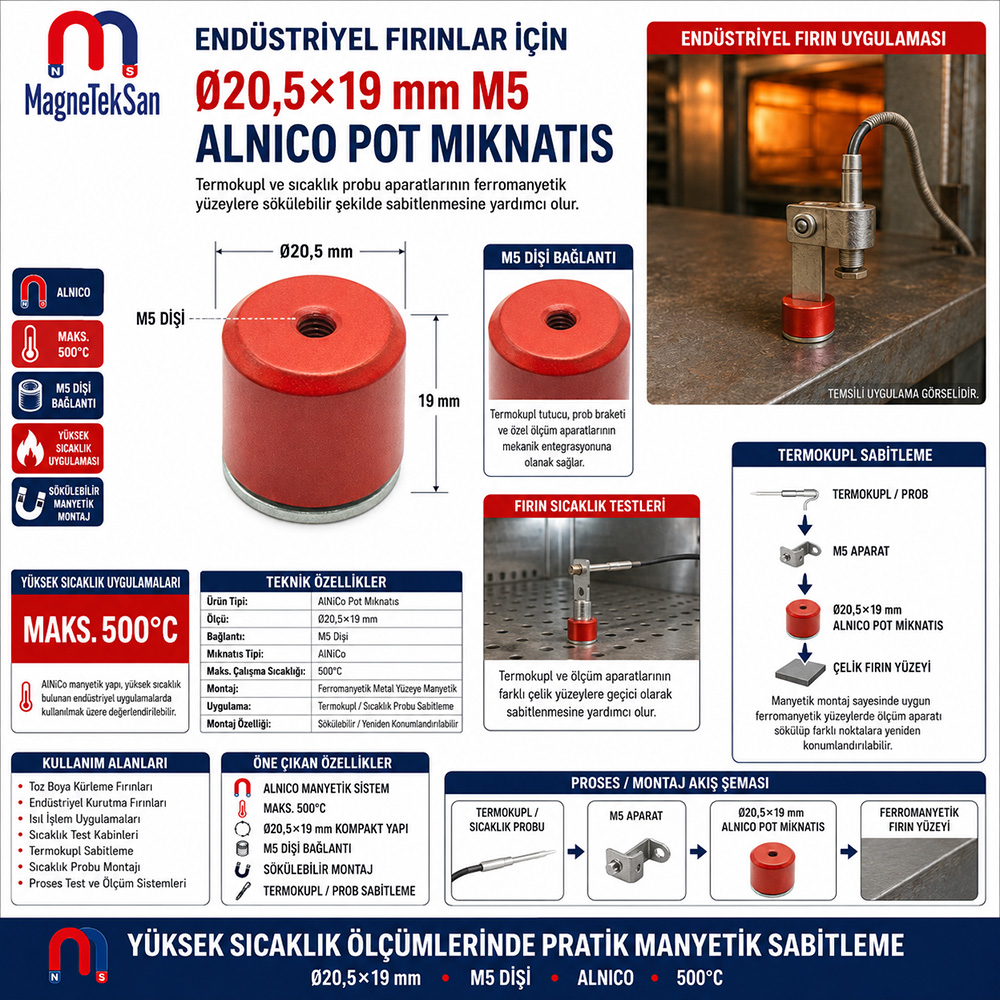

Ø20,5×19 mm M5 AlNiCo pot mıknatıs; termokupl, sıcaklık probu ve benzeri ölçüm aparatlarının çelik yüzeylere geçici ve sökülebilir şekilde sabitlenmesi amacıyla kullanılabilir.

AlNiCo manyetik yapısı sayesinde yüksek sıcaklık bulunan endüstriyel uygulamalarda değerlendirilebilir. M5 dişi bağlantı ise özel prob tutucu, bağlantı aparatı veya ölçüm fikstürünün mıknatısa mekanik olarak bağlanmasına olanak sağlar.

Örnek uygulama:

Termokupl / Prob → M5 Bağlantı Aparatı → AlNiCo Pot Mıknatıs → Çelik Fırın Yüzeyi

Bu yöntem, uygun ferromanyetik yüzeylerde ölçüm noktasının gerektiğinde değiştirilmesini kolaylaştırır.

Teknik Yapı

M5 Dişi Bağlantının Avantajı

M5 dişi bağlantı sayesinde pot mıknatıs farklı ölçüm aparatlarına veya özel bağlantı parçalarına entegre edilebilir.

Uygulamaya göre;

• termokupl tutucu,
• prob aparatı,
• ölçüm braketi,
• özel sensör bağlantısı

gibi mekanik parçalar kullanılabilir.

Endüstriyel Fırınlarda Termokupl Sabitleme Neden Önemlidir?

Endüstriyel fırınlarda yalnızca fırın içerisindeki hava sıcaklığının değil, belirli metal yüzeylerin veya proses noktalarının sıcaklığının da takip edilmesi gerekebilir.

Termokupl ve sıcaklık probları;

• proses doğrulama,
• sıcaklık dağılımı kontrolü,
• deneme üretimleri,
• bakım çalışmaları,
• fırın performans ölçümleri

için farklı noktalara yerleştirilebilir.

Kalıcı vida veya kaynak bağlantısı istenmeyen uygun metal yüzeylerde manyetik sabitleme pratik bir alternatif oluşturabilir.

Hangi Fırınlarda Kullanılabilir?

Uygun sıcaklık ve yüzey şartlarında;

• toz boya kürleme fırınları,
• endüstriyel kurutma fırınları,
• ısıl işlem fırınları,
• sıcaklık test kabinleri,
• metal proses fırınları

gibi uygulamalarda değerlendirilebilir.

Gerçek çalışma sıcaklığı ve mıknatısın doğrudan maruz kalacağı sıcaklık ayrıca dikkate alınmalıdır.

Termokupl Nedir?

Termokupl, sıcaklığın ölçülmesinde kullanılan yaygın sensör tiplerinden biridir.

Endüstriyel uygulamalarda termokupl kablosunun veya prob ucunun belirli bir noktada sabit tutulması ölçüm tekrarlanabilirliği açısından önemlidir.

Pot mıknatıs burada sıcaklığı ölçmez; yalnızca ölçüm aparatının mekanik olarak sabitlenmesine yardımcı olur.

Pot Mıknatıs Nedir?

Pot mıknatıs, manyetik elemanın metal bir gövde içerisinde bulunduğu kompakt mıknatıs yapısıdır.

Metal pot yapı manyetik akının çalışma yüzeyinde yoğunlaştırılmasına yardımcı olur ve mıknatısın mekanik olarak montajını kolaylaştırır.

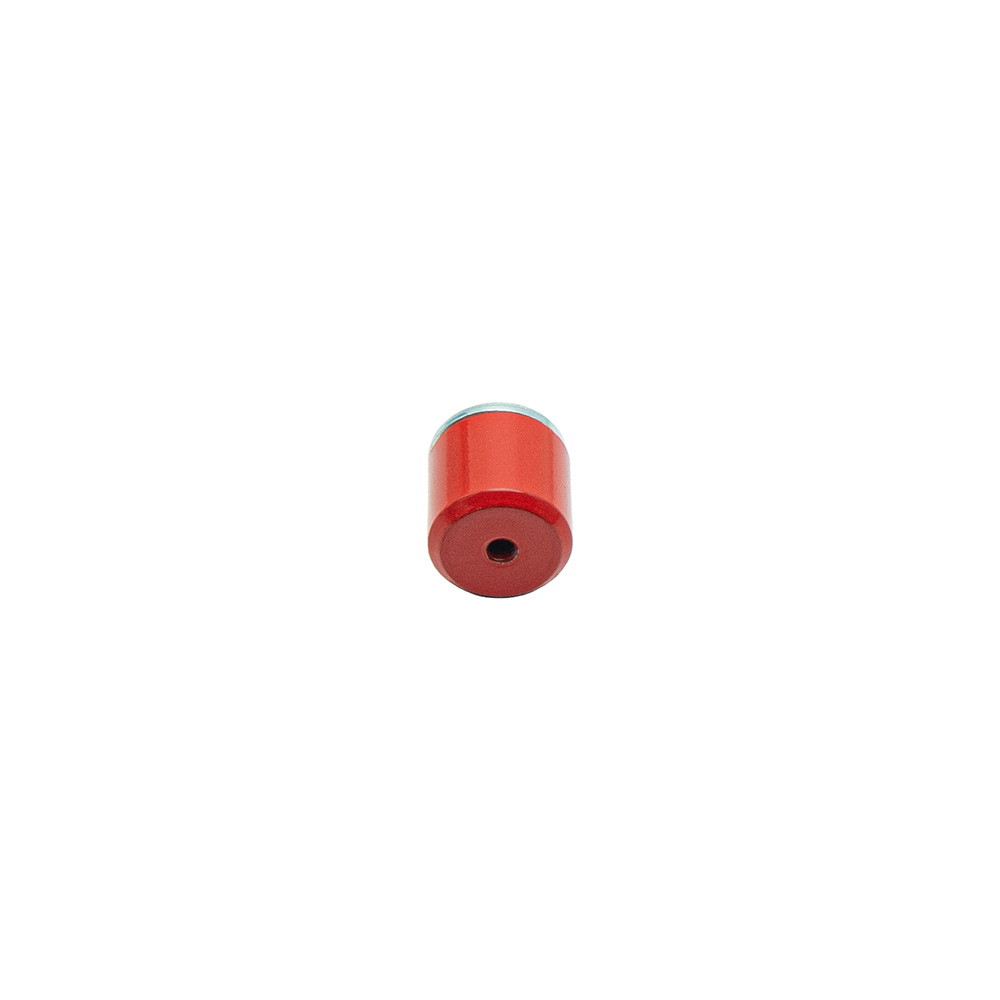

Bu ürünün merkezindeki M5 dişi bağlantı, özel ekipmanlara montaj için kullanılabilir.

Neden AlNiCo Kullanılır?

AlNiCo mıknatıslar yüksek sıcaklık dayanımı gerektiren uygulamalarda tercih edilebilen kalıcı mıknatıs türlerindendir.

Bu ürünün maksimum çalışma sıcaklığı 500°C olarak belirtilmektedir.

Bu özellik ürünü standart neodyum mıknatısların uygun olmadığı bazı yüksek sıcaklık uygulamalarında avantajlı hale getirir.

500°C Ne Anlama Gelir?

500°C değeri ürünün belirtilen maksimum çalışma sıcaklığıdır.

Ancak gerçek uygulamada;

• mıknatısın doğrudan maruz kaldığı sıcaklık,
• sıcaklık süresi,
• mekanik bağlantı elemanlarının sıcaklık dayanımı,
• termokupl kablosu ve bağlantı aparatının özellikleri

birlikte değerlendirilmelidir.

Sadece fırın içerisindeki hava sıcaklığına bakılarak sistemin tamamının aynı sıcaklığa uygun olduğu varsayılmamalıdır.

Toz Boya Kürleme Fırınlarında Nasıl Kullanılabilir?

Toz boya uygulamalarında parçalar belirli bir sıcaklık-zaman profiline göre kürlenir.

Test veya proses doğrulama çalışmalarında sıcaklık probunun uygun metal noktaya sabitlenmesi gerekebilir.

Örnek:

Termokupl → M5 Aparat → AlNiCo Pot Mıknatıs → Çelik Fikstür / Metal Yüzey

Bu sayede prob konumu, uygun yüzeylerde kaynak veya delme işlemi yapılmadan değiştirilebilir.

Isıl İşlem Fırınlarında Kullanılabilir mi?

Uygun proses koşullarında sıcaklık probu veya test aparatlarının sabitlenmesi için değerlendirilebilir.

Ancak ısıl işlem uygulamalarında sıcaklıklar çok geniş bir aralıkta değişebilir.

Bu nedenle pot mıknatısın 500°C maksimum çalışma sıcaklığı aşılmamalıdır.

Her Metal Yüzeye Tutar mı?

Hayır.

Pot mıknatıs yeterli ferromanyetik özellik gösteren yüzeylerde çalışır.

Örneğin uygun;

• karbon çeliği,
• demir,
• ferromanyetik çelik yüzeyler

manyetik tutma için kullanılabilir.

Alüminyum, bakır ve pirinç gibi ferromanyetik olmayan metaller standart pot mıknatıs tarafından aynı şekilde tutulmaz.

Paslanmaz Çeliğe Tutar mı?

Paslanmaz çeliğin manyetik davranışı kaliteye ve üretim şekline bağlıdır.

Bazı paslanmaz çelikler güçlü manyetik özellik gösterirken bazıları çok az veya hiç tepki göstermeyebilir.

Bu nedenle paslanmaz yüzeyde kullanım planlanıyorsa gerçek yüzey üzerinde test yapılmalıdır.

Yüzey Teması Neden Önemlidir?

Pot mıknatısın tutma performansı temas yüzeyinin durumundan etkilenir.

Şunlar performansı azaltabilir:

• eğri yüzey,
• kalın boya,
• oksit tabakası,
• pas,
• kir,
• mıknatıs ile çelik arasında hava boşluğu.

Mümkün olduğunca düzgün ve temiz bir ferromanyetik yüzey tercih edilmelidir.

Boyalı Yüzeylerde Kullanılabilir mi?

Kullanılabilir ancak boya tabakası mıknatıs ile metal arasında mesafe oluşturur.

Bu mesafe arttıkça manyetik tutma kuvveti azalabilir.

Özellikle yüksek sıcaklık boyalarında gerçek temas performansı uygulama öncesinde test edilmelidir.

M5 Dişi Bağlantıya Ne Bağlanabilir?

M5 bağlantıya uygun tasarlanmış;

• prob braketi,
• termokupl tutucu,
• küçük bağlantı mili,
• sensör aparatı,
• özel ölçüm fikstürü

monte edilebilir.

Aparatın ağırlığı ve sıcaklık dayanımı uygulamaya uygun olmalıdır.

Pot Mıknatıs Kalıcı Montaj İçin mi Kullanılır?

Bu ürünün önemli kullanım avantajlarından biri sökülebilir manyetik montaj sağlamasıdır.

Ölçüm tamamlandıktan sonra mıknatıs yüzeyden alınarak farklı bir noktaya taşınabilir.

Bu özellik özellikle test ve ölçüm çalışmalarında avantaj sağlar.

Kaynak Yapmaya Alternatif Olabilir mi?

Uygun ferromanyetik yüzey ve yeterli tutma koşullarında, geçici ölçüm aparatlarının sabitlenmesi için kaynak veya delme gerektirmeyen alternatif bir yöntem olabilir.

Ancak taşıyıcı veya güvenlik açısından kritik kalıcı bağlantıların yerine otomatik olarak kullanılmamalıdır.

Sensörün Kendisini mi, Aparatını mı Tutar?

M5 bağlantı sayesinde çoğunlukla sıcaklık probunun kendisinden ziyade prob tutucu veya bağlantı aparatının mıknatısa sabitlenmesi daha kontrollü bir tasarım oluşturur.

Bu sayede sensörün konumu mekanik aparat üzerinden ayarlanabilir.

Manyetik Alan Ölçümü Etkiler mi?

Bu durum kullanılan sensör veya ölçüm cihazının çalışma prensibine bağlıdır.

Standart termokupl sıcaklığı termoelektrik prensiple ölçer; ancak elektronik cihazlar veya manyetik alana hassas başka sensörler kullanılıyorsa üretici teknik verileri kontrol edilmelidir.

Yüksek Sıcaklıkta Montaj Güvenliği

Yüksek sıcaklık uygulamalarında yalnızca mıknatıs değil;

• bağlantı vidası,
• aparat,
• kablo,
• sensör,
• izolasyon parçaları

da sıcaklığa uygun olmalıdır.

Ayrıca sıcak yüzeylerde bakım ve montaj sırasında uygun iş güvenliği prosedürleri uygulanmalıdır.

Çekme Kuvvetini Neler Etkiler?

Gerçek manyetik tutma kuvvetini;

• yüzey malzemesi,
• malzeme kalınlığı,
• temas alanı,
• yüzey düzgünlüğü,
• hava boşluğu,
• sıcaklık

etkileyebilir.

Bu nedenle belirli bir uygulamada kesin tutma kapasitesi gerekiyorsa gerçek yüzey ve gerçek aparat ile test yapılması önerilir.

Pot Mıknatıs Elektrik Gerektirir mi?

Hayır.

AlNiCo kalıcı mıknatıs olduğu için manyetik alan oluşturmak amacıyla elektrik enerjisine ihtiyaç duymaz.

Bu özellik, fırın çevresindeki ölçüm aparatlarında kablo veya ek elektrik beslemesi gerektirmeden sabitleme yapılmasına olanak sağlar.

Endüstriyel Test Kabinlerinde Kullanılabilir mi?

Evet, uygun ferromanyetik yüzey ve sıcaklık koşullarında;

• sıcaklık test kabinleri,
• proses test düzenekleri,
• laboratuvar fırınları,
• endüstriyel sıcaklık doğrulama sistemleri

için de değerlendirilebilir.

Doğru Pot Mıknatıs Nasıl Seçilir?

Ürün seçiminde yalnızca mıknatıs çapı dikkate alınmamalıdır.

Aşağıdaki bilgiler önemlidir:

• ortam sıcaklığı,
• mıknatısın gerçek çalışma sıcaklığı,
• aparat ağırlığı,
• yüzey malzemesi,
• yüzey kalınlığı,
• montaj yönü,
• M5 bağlantı uyumu.

Bu bilgiler doğrultusunda uygun pot mıknatıs seçilmelidir.

Magneteksan Yüksek Sıcaklık Sabitleme Çözümleri

Ø20,5×19 mm M5 AlNiCo pot mıknatıs; endüstriyel fırın, sıcaklık test ve ısıl proses uygulamalarında termokupl veya sıcaklık probu aparatlarının ferromanyetik yüzeylere sökülebilir şekilde sabitlenmesi amacıyla değerlendirilebilir.

M5 dişi bağlantısı özel aparat entegrasyonuna, AlNiCo manyetik yapısı ise yüksek sıcaklık uygulamalarına uygun kompakt bir montaj çözümü sunar.
