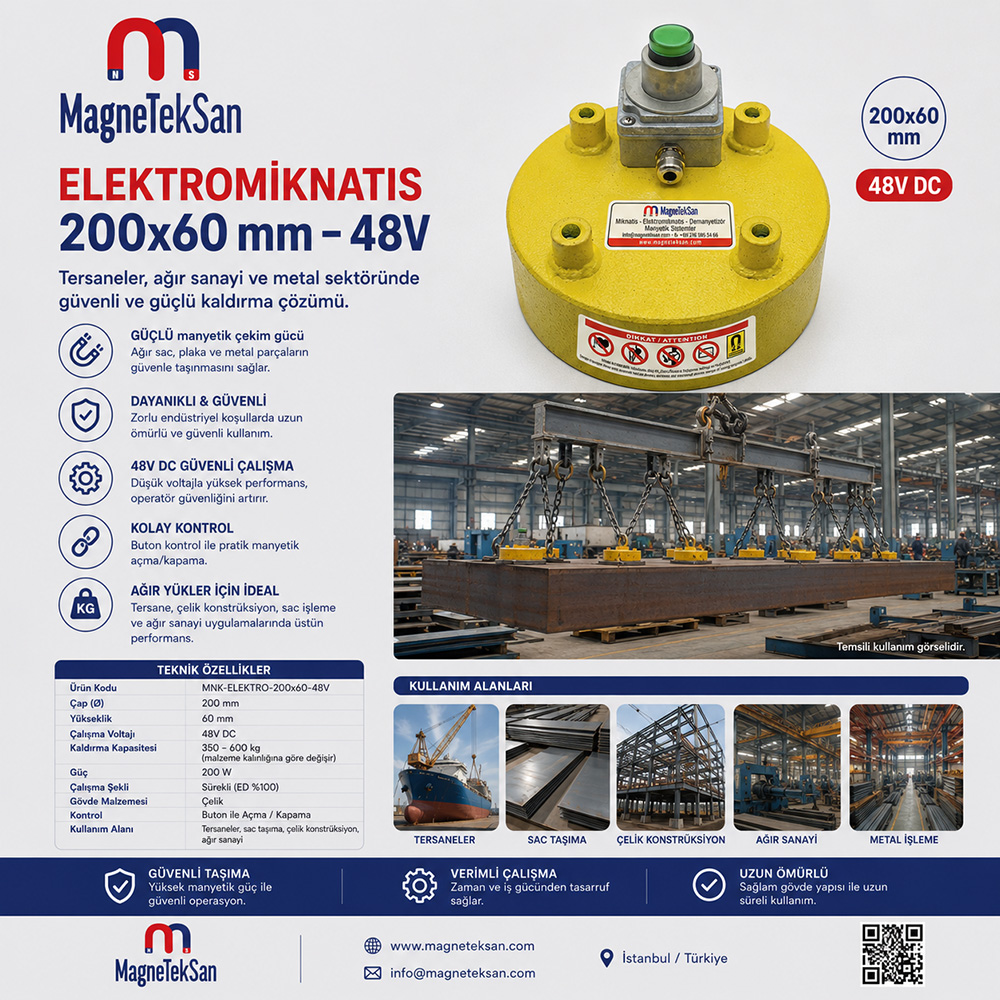

Ø200×60 mm 48V Ağır Sac Taşıma Elektromıknatısı – Tersane Tipi

Tersane ve Ağır Sanayi Uygulamaları İçin 48V Sac Taşıma Elektromıknatısı

Ø200×60 mm ölçülerindeki 48V DC elektromıknatıs; çelik sacların kaldırılması, üretim içerisinde bir noktadan başka bir noktaya aktarılması ve kontrollü şekilde konumlandırılması gereken endüstriyel uygulamalar için geliştirilmiştir.

Kompakt dairesel gövdesine rağmen ağır hizmet koşullarında kullanılabilecek şekilde tasarlanan elektromanyetik sistem, harici bir enerji kontrol ünitesi üzerinden devreye alınabilir. Enerji uygulandığında manyetik alan oluşturularak uygun ferromanyetik yüzeyin tutulması sağlanır; kontrol sistemi üzerinden enerji kesildiğinde ise manyetik tutma etkisi sona erer.

Bu çalışma prensibi özellikle sürekli yük bağlama ve çözme işlemi yapılan üretim alanlarında mekanik taşıma operasyonlarının otomasyona entegre edilmesine imkân verir.

48V DC Kontrollü Manyetik Tutma

Elektromıknatısın önemli avantajlarından biri manyetik kuvvetin elektrik enerjisiyle kontrol edilebilmesidir.

Operatör veya otomasyon sistemi elektromıknatısı gerektiğinde aktif hale getirerek sac parçayı tutabilir, transfer işleminin ardından uygun noktada enerjiyi keserek parçanın bırakılmasını sağlayabilir.

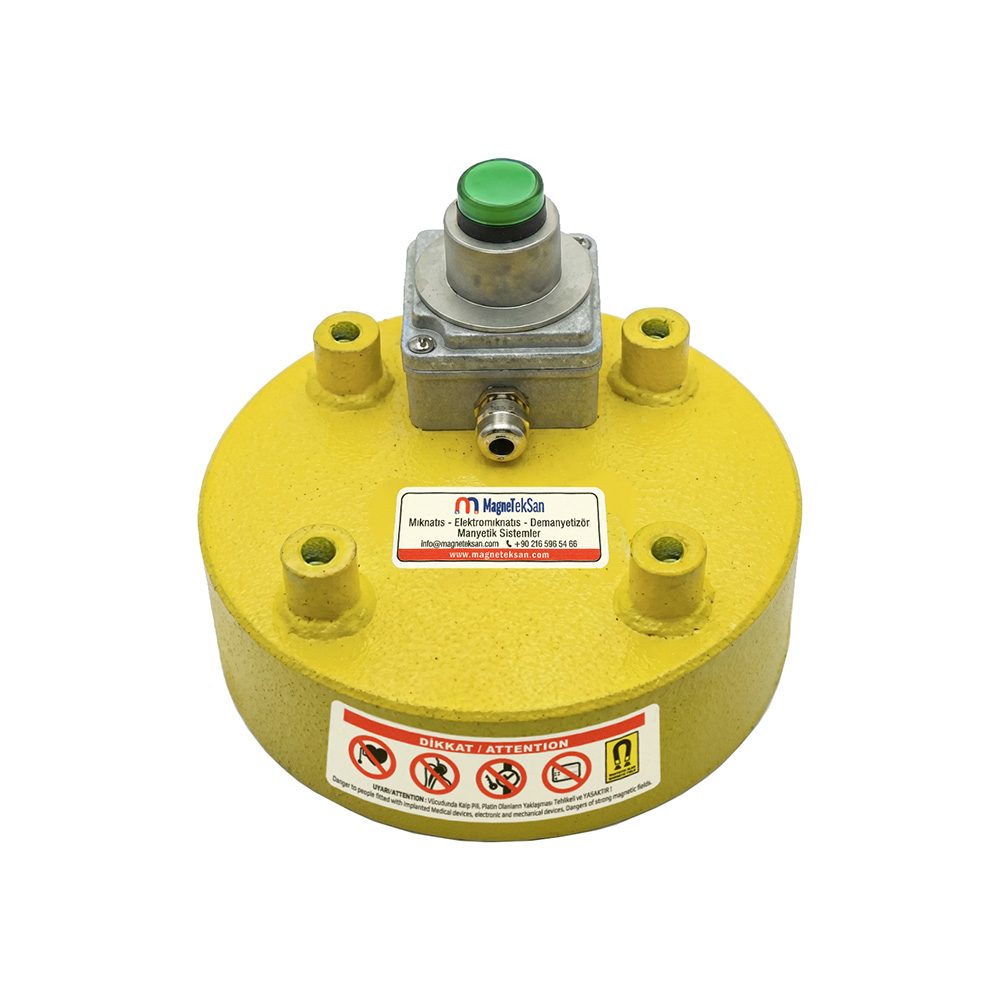

Ürün üzerindeki yeşil sinyal lambası sistemin enerji durumunun görsel olarak takip edilmesine yardımcı olur.

Askılı Taşıma Sistemlerine Entegrasyon

Gövde üzerindeki 4 adet M12 metrik bağlantı noktası sayesinde elektromıknatıs uygun taşıyıcı konstrüksiyonlara, traverslere veya özel kaldırma aparatlarına entegre edilebilir.

Bu yapı;

• tersane içi sac transferlerinde,
• çelik konstrüksiyon üretiminde,
• ağır sac işleme hatlarında,
• üretim istasyonları arasında parça aktarımında,
• otomasyon ve özel makine uygulamalarında

kullanılabilecek esnek bir manyetik tutma çözümü oluşturur.

Uygulamada ihtiyaç duyulan elektromıknatıs adedi ve yerleşimi; taşınacak sacın ölçüsü, kalınlığı, yüzey yapısı, ağırlığı ve taşıma geometrisine göre belirlenmelidir.

Sac Taşımada Kontrollü Çalışma

Büyük yüzeyli sacların kaldırılmasında yalnızca güçlü bir manyetik alan oluşturmak yeterli değildir. Sacın geometrisi, temas yüzeyi ve elektromıknatısların yük üzerinde dengeli konumlandırılması da taşıma performansını doğrudan etkiler.

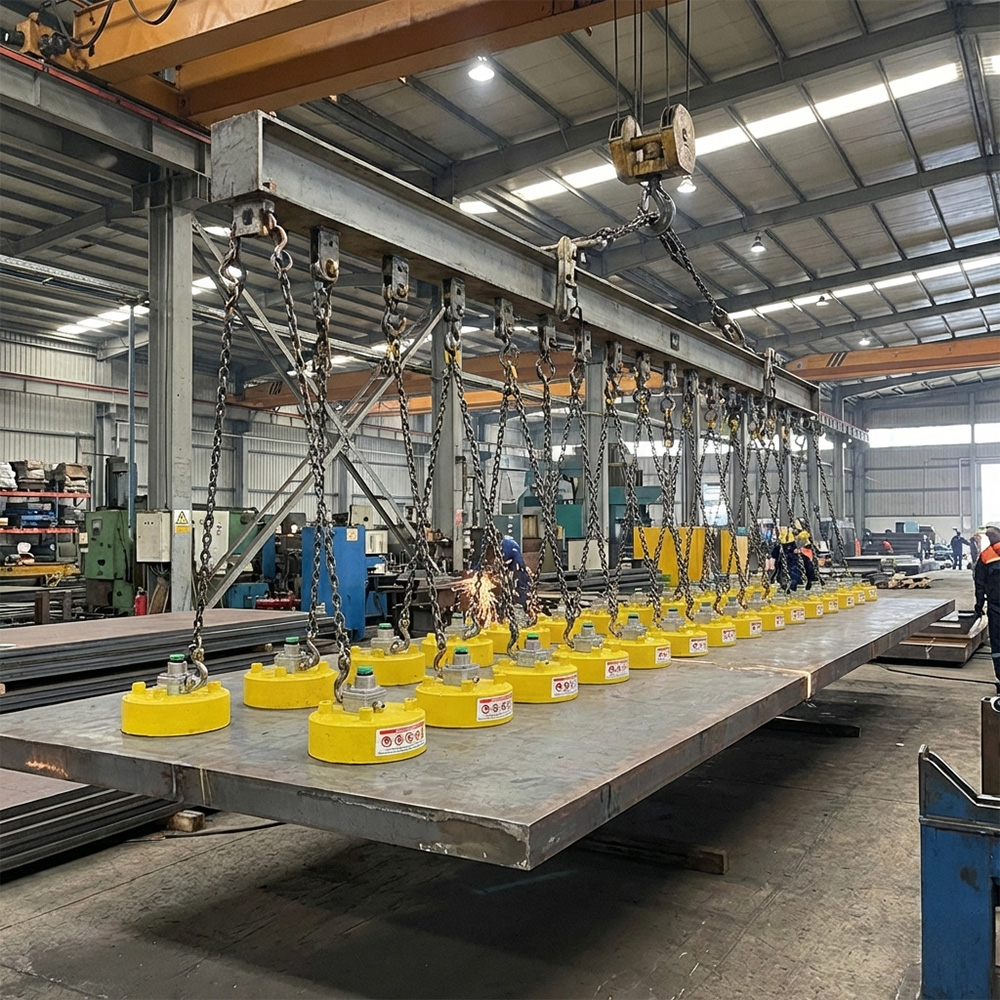

Bu nedenle uzun veya geniş sacların transferinde birden fazla elektromıknatısın travers üzerinde belirli aralıklarla kullanılması tercih edilebilir.

Magneteksan tarafından uygulamaya göre elektromıknatıs yerleşimi, besleme gerilimi, bağlantı yapısı ve taşıyıcı sistem için özel çözümler geliştirilebilir.

Tersanelerde Elektromıknatısla Sac Taşıma Nasıl Yapılır?

Gemi imalatı ve ağır çelik konstrüksiyon çalışmalarında farklı ölçü ve kalınlıklarda büyük sac plakalar sıklıkla üretim istasyonları arasında taşınır.

Sacların kesim, kaynak, montaj veya stok alanları arasında transfer edilmesi sırasında klasik mekanik kaldırma aparatlarının yanında elektromanyetik taşıma sistemleri de kullanılabilir.

Elektromıknatıs, ferromanyetik sac yüzeyine yaklaştırıldıktan sonra elektrik enerjisiyle aktive edilir. Oluşturulan manyetik alan sac ile elektromıknatıs arasında tutma kuvveti meydana getirir.

Parça hedef noktaya ulaştırıldığında sistem kontrollü şekilde devreden çıkarılarak sacın bırakılması sağlanır.

Bu yöntem özellikle tekrar eden taşıma operasyonlarında kaldırma sistemlerinin otomasyona bağlanabilmesine imkân verir.

Neden 48V DC Elektromıknatıs Kullanılır?

Endüstriyel elektromıknatıslarda çalışma gerilimi uygulamaya ve sistem tasarımına göre değişebilir.

Bu model 48V DC çalışma gerilimine göre tasarlanmıştır. Elektromıknatısın çalıştırılması için uygun kapasitede DC güç kaynağı ve kontrol sistemi kullanılmalıdır.

48V ile çalışan elektromıknatıs;

butonlu kontrol panosu, röle veya kontaktör sistemi, PLC kontrollü otomasyon, vinç veya travers kontrol sistemi

gibi farklı kumanda sistemlerine uygun elektrik projesi hazırlanarak entegre edilebilir.

Burada güç kaynağının yalnızca gerilim değeri değil, elektromıknatısın ihtiyaç duyduğu elektriksel kapasiteyi karşılaması da önemlidir.

Sacın Ölçüsü Manyetik Taşıma Performansını Etkiler mi?

Evet. Elektromanyetik kaldırma sistemlerinde performans yalnızca elektromıknatısın fiziksel büyüklüğüne bağlı değildir.

Taşınacak parçanın;

• sac kalınlığı,
• toplam ağırlığı,
• yüzey alanı,
• yüzey düzgünlüğü,
• malzeme cinsi,
• hava boşluğu,
• pas, boya ve yüzey kaplaması
• ve elektromıknatısın parçaya temas biçimi

manyetik tutma performansını etkileyebilir.

Bu nedenle yalnızca elektromıknatıs çapına bakılarak taşıma kapasitesi belirlenmemelidir.

Özellikle ağır ve büyük sac kaldırma uygulamalarında gerçek çalışma koşullarına göre teknik değerlendirme yapılması gerekir.

Uzun Saclarda Neden Birden Fazla Elektromıknatıs Kullanılır?

Gemi üretiminde kullanılan saclar yalnızca ağır değil, aynı zamanda oldukça uzun ve geniş olabilir.

Tek bir noktadan kaldırılan geniş bir sac kendi ağırlığı altında eğilebilir veya taşıma sırasında dengesiz davranabilir. Bu nedenle uzun parçaların transferinde elektromıknatısların bir travers üzerinde birden fazla noktaya dağıtılması daha uygun olabilir.

Örneğin uygulamanın gereksinimine göre iki, dört veya daha fazla elektromıknatıs aynı taşıyıcı sistem üzerinde birlikte çalıştırılabilir.

Buradaki elektromıknatıs sayısı sabit bir kurala göre değil; sacın ağırlığı, ölçüsü, kalınlığı ve kaldırma geometrisine göre mühendislik hesabıyla belirlenmelidir.

Elektromıknatıs ve Kalıcı Mıknatıs Arasındaki Fark Nedir?

Kalıcı mıknatıslar elektrik enerjisi olmadan sürekli manyetik alan oluşturur.

Elektromıknatıslarda ise manyetik alan elektrik enerjisiyle meydana getirilir. Bu özellik sayesinde sistemin tutma ve bırakma işlemi elektriksel olarak kontrol edilebilir.

Sac transferi gibi parçanın sık sık alınması ve bırakılması gereken uygulamalarda bu kontrol edilebilirlik önemli bir avantaj sağlar.

Elektromıknatıslar ayrıca PLC, sensör ve otomasyon sistemleriyle birlikte çalışabilecek şekilde projelendirilebilir.

Tersaneler Dışında Nerelerde Kullanılabilir?

Ø200×60 mm 48V elektromıknatıs yalnızca gemi üretimiyle sınırlı bir ürün değildir.

Uygun teknik değerlendirme sonrasında;

• çelik konstrüksiyon tesislerinde,
• sac işleme merkezlerinde,
• metal servis merkezlerinde,
• makine üretim tesislerinde,
• kaynak ve montaj hatlarında,
• ağır sanayi üretim alanlarında,
• otomatik sac besleme sistemlerinde,
• robotik taşıma uygulamalarında

manyetik tutma veya transfer ekipmanı olarak değerlendirilebilir.

Elektromıknatıs Seçiminde Neden Sadece Kilogram Değerine Bakılmamalıdır?

Elektromıknatısların taşıma performansı laboratuvar koşullarında ideal yüzey üzerinde elde edilen bir değerden ibaret değildir.

Gerçek işletme koşullarında sac yüzeyindeki pas, boya, çapak veya deformasyon elektromıknatıs ile malzeme arasında hava boşluğu meydana getirebilir. Bu hava boşluğu manyetik tutma kuvvetini önemli ölçüde etkileyebilir.

Aynı şekilde çok ince saclarda manyetik doyum şartları ve parça geometrisi de performansı değiştirebilir.

Bu nedenle ağır sac taşıma sistemi tasarlanırken katalogdaki nominal değerlerin yanında gerçek parçanın özellikleri ve uygulamaya uygun emniyet faktörleri de değerlendirilmelidir.

Yeşil Sinyal Lambasının Görevi Nedir?

Bu modelde bulunan yeşil sinyal lambası elektromıknatısın enerji durumunun operatör tarafından görsel olarak takip edilmesine yardımcı olur.

Özellikle vinç, travers veya uzaktan kumandalı taşıma sistemlerinde ekipmanın hangi durumda olduğunun görülebilmesi operasyon takibini kolaylaştırır.

Sinyal göstergesi, kaldırma sisteminin mekanik ve elektriksel güvenlik donanımlarının yerine geçmez; taşıma sistemi uygulamaya uygun kontrol ve güvenlik ekipmanlarıyla birlikte projelendirilmelidir.

Elektromıknatıs Sistemi Nasıl Boyutlandırılmalıdır?

Doğru elektromıknatıs seçiminde ilk olarak taşınacak parçanın teknik özelliklerinin belirlenmesi gerekir.

Projelendirme yapılırken;

maksimum sac ağırlığı, sacın en-boy ölçüsü, minimum ve maksimum kalınlığı, malzeme cinsi, yüzey durumu, kaldırma yönü, günlük çalışma sıklığı ve mevcut vinç/travers sistemi

birlikte değerlendirilmelidir.

Bu bilgiler doğrultusunda elektromıknatıs sayısı, mıknatısların travers üzerindeki konumu ve gerekli kontrol sistemi belirlenebilir.

Magneteksan Özel Üretim Sac Taşıma Elektromıknatısları

Her tersane veya ağır sanayi tesisinde taşınan sacların ölçüsü aynı olmadığından tek bir elektromıknatıs modeli bütün uygulamalar için uygun olmayabilir.

Magneteksan tarafından ihtiyaca göre;

• farklı çap ve gövde ölçülerinde,
• farklı DC çalışma gerilimlerinde,
• özel bağlantı noktalarıyla,
• çoklu elektromıknatıs sistemleri halinde,
• travers sistemlerine entegre,
• kontrol panolu,
• uygulamaya özel mekanik tasarımlarla

endüstriyel elektromıknatıs çözümleri geliştirilebilir.

Uygun sistemin belirlenebilmesi için taşınacak sacın ölçüsü, ağırlığı, kalınlığı, yüzey durumu ve kaldırma şekli teknik ekiple paylaşılmalıdır.
