Ahşap Pelet Üretim Hatları İçin Ø25×520 mm N38 10.000 Gauss Neodyum Manyetik Çubuk

Pelet Presi Öncesi Ferromanyetik Metal Kontrolü

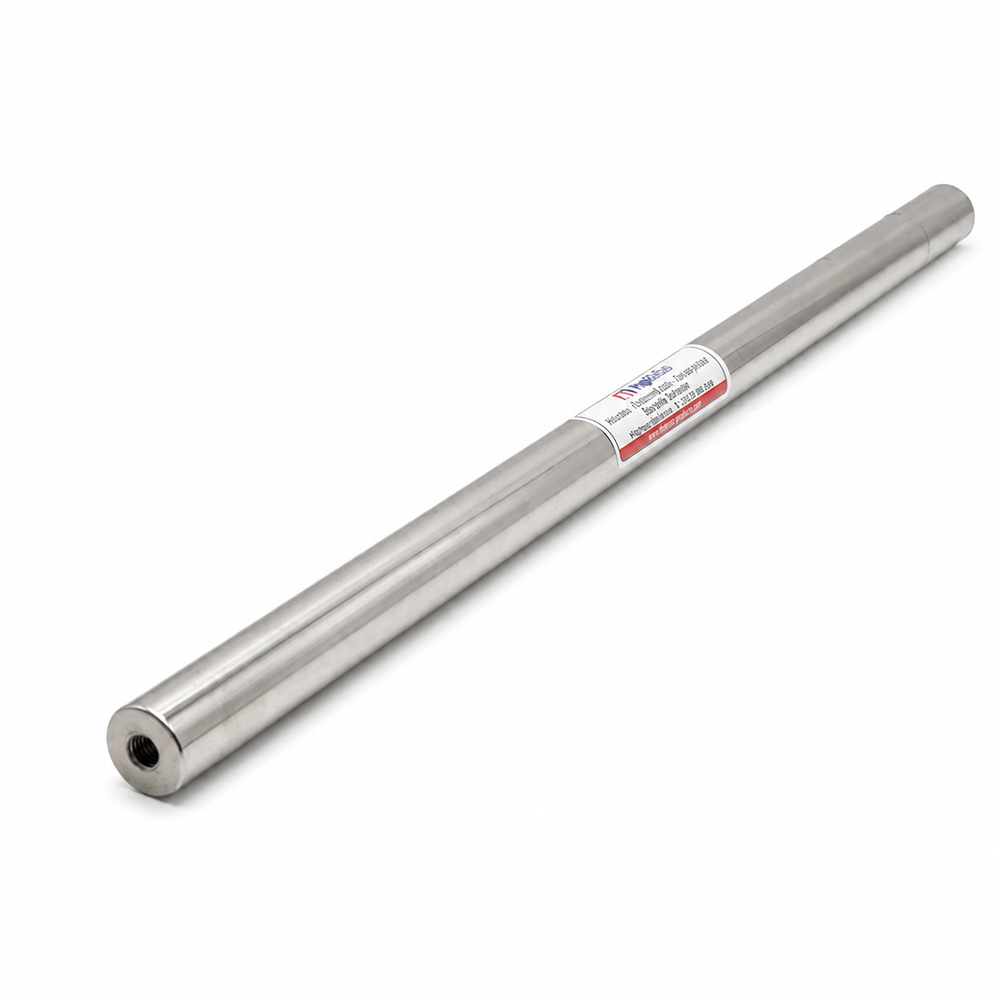

Ø25×520 mm N38 neodyum manyetik çubuk, ahşap pelet üretim hatlarında talaş, odun parçacıkları ve öğütülmüş ahşap hammaddesi içerisinde bulunabilecek ferromanyetik metal parçalarının tutulmasına yardımcı olmak amacıyla kullanılabilir.

Ürünün 10.000 Gauss manyetik alanı, çubuğun yakınından geçen demir ve çelik esaslı yabancı maddelerin manyetik yüzeye çekilmesine yardımcı olur. Özellikle öğütme ve malzeme taşıma proseslerinden sonra oluşabilecek küçük metal kırıntıları için ek bir kontrol noktası oluşturulabilir.

Önerilen proses konumu:

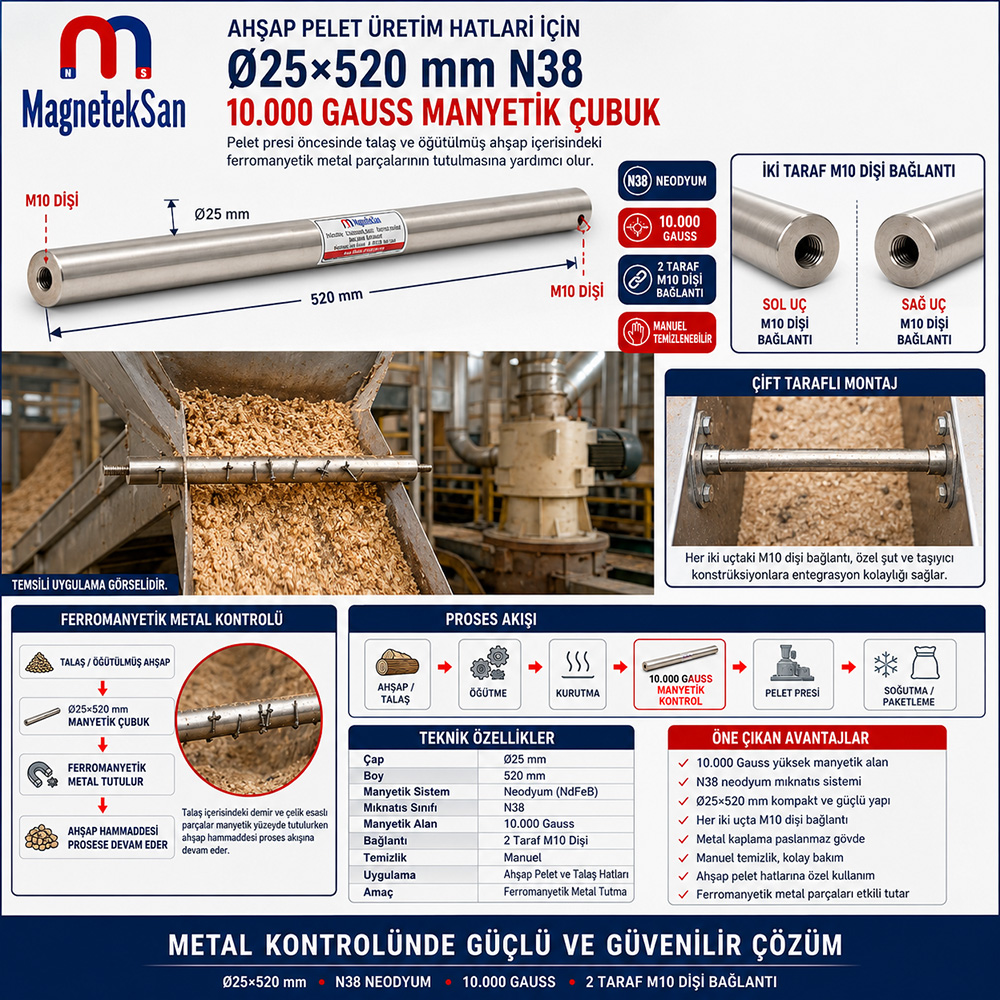

Talaş / Odun Hammaddesi → Öğütme → Kurutma → Manyetik Kontrol → Pelet Presi → Soğutma / Paketleme

Teknik Yapı

İki Taraflı M10 Dişi Bağlantı

Çubuğun her iki ucunda bulunan M10 dişi bağlantılar, manyetik çubuğun uygun bir şut, bunker veya özel taşıyıcı konstrüksiyona sabitlenmesine olanak sağlar.

Uygulamaya göre tek çubuk kullanılabileceği gibi, birden fazla Ø25×520 mm çubuk belirli aralıklarla yerleştirilerek daha geniş ürün geçiş alanları için özel manyetik sistemler de oluşturulabilir.

Ahşap Pelet Üretiminde Manyetik Ayırma Neden Kullanılır?

Ahşap pelet üretimi, ham ahşabın doğrudan preslenmesinden ibaret değildir. Üretim sırasında malzeme birçok mekanik ekipmandan ve taşıma noktasından geçebilir.

Tipik bir ahşap pelet üretim prosesi;

• ham madde kabulü,
• kırma,
• öğütme,
• kurutma,
• taşıma,
• peletleme,
• soğutma,
• eleme,
• paketleme

gibi farklı aşamalardan oluşabilir.

Bu prosesler sırasında talaş veya öğütülmüş ahşap içerisinde istenmeyen ferromanyetik parçalar bulunabilir.

Manyetik çubuklar, uygun proses noktalarında bu parçaların ürün akışından tutulmasına yardımcı olan pasif manyetik kontrol ekipmanlarıdır.

Talaş İçerisinde Metal Parçaları Nereden Gelebilir?

Ahşap hammaddesi yalnızca temiz talaştan oluşmayabilir.

Özellikle geri kazanılmış veya farklı kaynaklardan gelen ahşap içerisinde;

• çivi parçaları,
• vida kırıntıları,
• tel parçaları,
• demir parçacıkları,
• çelik kırıntıları

bulunabilir.

Ayrıca kırıcı, öğütücü, konveyör ve diğer mekanik ekipmanlardan kaynaklanan ferromanyetik aşınma parçacıkları da proses içerisine karışabilir.

Bu nedenle üretim hattında uygun noktalarda manyetik kontrol uygulanabilir.

Neden Pelet Presi Öncesinde Kullanılır?

Pelet presi, hazırlanmış ahşap hammaddesini yüksek basınç altında pelet formuna dönüştüren önemli proses ekipmanlarından biridir.

Peletleme aşamasına ulaşmadan önce malzeme içerisindeki istenmeyen ferromanyetik parçaların azaltılması amacıyla bir manyetik kontrol noktası oluşturulabilir.

Örnek:

Öğütülmüş Ahşap → Ø25×520 mm Manyetik Çubuk → Pelet Presi

Bu konumlandırma, özellikle ana hammaddenin presleme aşamasına geçmeden önce ilave kontrol edilmesini sağlar.

10.000 Gauss Ne Anlama Gelir?

Bu manyetik çubuğun belirtilen manyetik alan değeri 10.000 Gauss‘tur.

Gauss, manyetik alan yoğunluğunu ifade etmek için kullanılan ölçü birimlerinden biridir.

Yüksek yüzey manyetik alanı;

• ince demir parçacıkları,
• küçük çelik kırıntıları,
• ferromanyetik teller

gibi yabancı maddelerin manyetik yüzeyde tutulmasına yardımcı olabilir.

Ancak gerçek ayırma performansı yalnızca Gauss değerine bağlı değildir.

Manyetik Ayırma Performansını Neler Etkiler?

Uygulamadaki performansı etkileyen başlıca faktörler şunlardır:

• Metal parçanın manyetik özelliği
• Metal parçanın büyüklüğü
• Çubuk ile metal arasındaki mesafe
• Ürün akış hızı
• Malzeme tabakasının kalınlığı
• Çubuğun ürün içerisindeki konumu
• Kullanılan çubuk sayısı
• Çubuklar arasındaki mesafe

Özellikle metal parçanın manyetik yüzeye yaklaşması önemlidir.

Çubuktan çok uzakta geçen bir metal parça üzerinde oluşan çekim etkisi, yüzeye yakın geçen parçaya göre daha düşük olacaktır.

Ø25×520 mm Ölçünün Avantajı

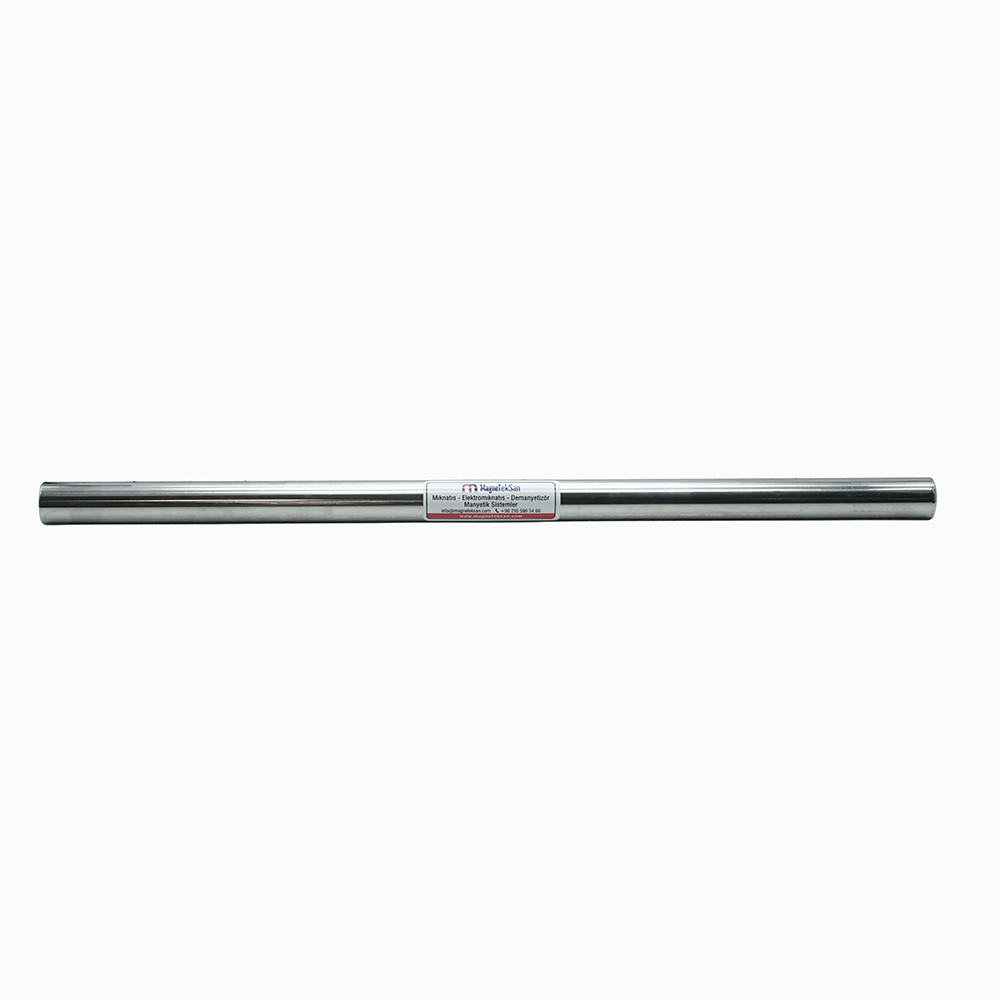

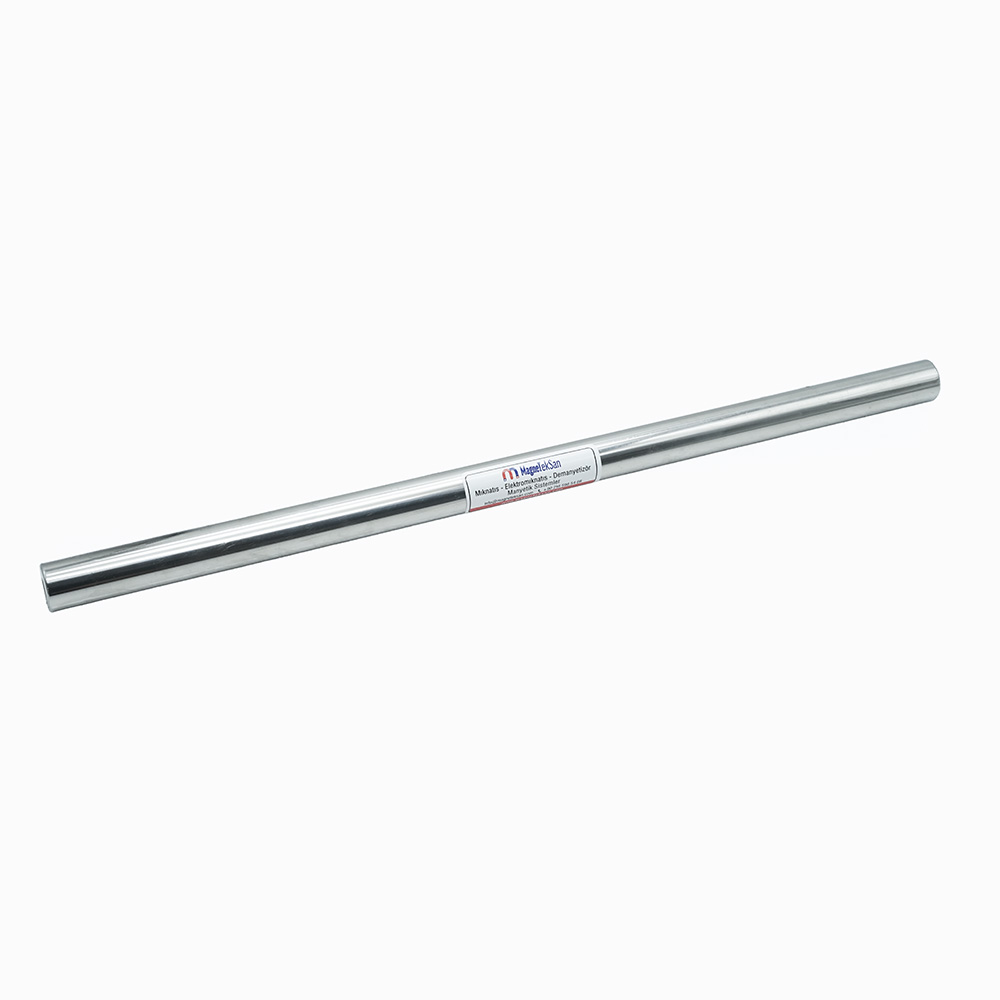

Ürün Ø25 mm çapında ve 520 mm uzunluğundadır.

520 mm uzunluk, daha geniş şut veya ürün geçiş alanlarında manyetik kontrol noktası oluşturulmasına olanak sağlayabilir.

Ø25 mm çap ise manyetik çubuk sistemlerinde kompakt bir gövde yapısı sunar.

Uygulama genişliğine göre bir veya birden fazla çubuk kullanılabilir.

İki Taraf M10 Dişi Bağlantının Avantajı

Bu modelin önemli özelliklerinden biri her iki ucunda M10 dişi bağlantı bulunmasıdır.

Bu yapı sayesinde manyetik çubuk uygun konstrüksiyonda iki uçtan sabitlenebilir.

Örneğin:

M10 bağlantı noktası → Ø25×520 mm manyetik çubuk → M10 bağlantı noktası

şeklinde bir montaj yapılabilir.

Bu yöntem özellikle çubuğun ürün geçiş kanalının iki yanından desteklenmesinin istendiği özel makine tasarımlarında değerlendirilebilir.

Şut İçerisinde Kullanılabilir mi?

Evet, uygun mekanik tasarım yapılması halinde manyetik çubuk bir ürün şutuna entegre edilebilir.

Talaş veya öğütülmüş ahşap şut içerisinden geçerken ürün akışının manyetik çubuğa yakın hareket etmesi sağlanabilir.

Bu durumda:

Talaş Akışı → Manyetik Çubuk Çevresi → Ferromanyetik Parçanın Tutulması → Temiz Ürün Akışının Devamı

şeklinde bir çalışma prensibi oluşur.

Bunker Çıkışında Kullanılabilir mi?

Bunker çıkışları da uygun uygulamalarda manyetik kontrol noktası olarak değerlendirilebilir.

Özellikle malzemenin belirli bir kesitte toplandığı bölgelerde manyetik çubuğun ürün akışına yakın konumlandırılması mümkündür.

Ancak çubuğun ürün akışını gereğinden fazla daraltmaması ve malzeme köprüleşmesine neden olmaması için mekanik tasarım dikkatli yapılmalıdır.

Talaş Mıknatısa Yapışır mı?

Ahşap ve talaş normal şartlarda ferromanyetik değildir.

Bu nedenle manyetik çubuğun temel amacı ahşabı tutmak değildir.

Talaş akışına devam ederken yeterli manyetik özellik gösteren;

• demir,
• çelik,
• çivi kırıntıları,
• ince metal teller

manyetik yüzeye çekilebilir.

Bu sayede malzeme ayrımı manyetik özellik farkından yararlanılarak gerçekleştirilir.

Bütün Metalleri Tutar mı?

Hayır.

Neodyum manyetik çubuk özellikle ferromanyetik metallere karşı etkilidir.

Örneğin;

• demir,
• karbon çeliği,
• manyetik özellik gösteren çelik parçalar

manyetik sistem tarafından tutulabilir.

Buna karşılık;

• alüminyum,
• bakır,
• pirinç

gibi ferromanyetik olmayan metaller aynı şekilde tutulmaz.

Bu nedenle manyetik çubuk için “tüm metalleri ayırır” ifadesinin kullanılması teknik olarak doğru değildir.

Çivi ve Vida Parçalarını Tutabilir mi?

Demir veya ferromanyetik çelikten yapılmış çivi ve vida parçaları manyetik çubuk tarafından çekilebilir.

Ancak gerçek tutma performansı;

• parçanın büyüklüğüne,
• ağırlığına,
• malzeme türüne,
• mıknatısa olan mesafesine,
• ürün akış hızına

bağlıdır.

Bu nedenle belirli bir çivi veya metal parçasının her koşulda tutulacağı şeklinde kesin bir ifade kullanılmamalıdır.

Tek Manyetik Çubuk Yeterli midir?

Bu sorunun cevabı ürün geçiş alanına ve proses kapasitesine bağlıdır.

Dar bir geçiş alanında tek bir Ø25×520 mm manyetik çubuk uygun olabilir.

Daha geniş ürün geçişlerinde ise birden fazla çubuk kullanılabilir.

Örneğin;

• 2 çubuklu,
• 3 çubuklu,
• 4 çubuklu,
• çoklu sıralı

özel manyetik sistemler oluşturulabilir.

Amaç, ürün içerisindeki metal parçalarının en az bir manyetik yüzeye yeterince yaklaşmasını sağlamaktır.

Birden Fazla Çubuk Nasıl Yerleştirilebilir?

Birden fazla çubuk kullanılacaksa çubuklar ürün geçiş yönüne göre paralel veya uygun özel bir düzen içerisinde konumlandırılabilir.

Çubuk aralıkları belirlenirken;

• talaş tane büyüklüğü,
• ürün debisi,
• şut genişliği,
• ürün yoğunluğu,
• hedeflenen ferromanyetik metal boyutu

dikkate alınmalıdır.

Çubukların birbirine çok yakın konumlandırılması ürün akışını zorlaştırabilir.

Çok uzak konumlandırılması ise bazı metal parçalarının manyetik yüzeyden uzakta geçmesine neden olabilir.

Manyetik Çubuk Nerelerde Konumlandırılabilir?

Ahşap pelet üretim prosesinde uygun tasarımla;

• öğütücü çıkışında,
• kurutma sonrası,
• bunker çıkışında,
• şut içerisinde,
• pelet presi beslemesinde,
• eleme öncesinde,
• paketleme öncesi son kontrolde

değerlendirilebilir.

Ana kullanım noktasını ise pelet presi öncesi manyetik kontrol olarak konumlandırmak uygundur.

Öğütücü Öncesinde Kullanılabilir mi?

Proses tasarımına göre kullanılabilir ancak ürünün bu sayfadaki ana konumlandırması öğütme veya ana kaba metal ayırma sonrasındaki kontrol noktasıdır.

Çok büyük metal parçalarının bulunduğu ham madde girişlerinde uygulamaya göre daha farklı manyetik ayırıcı sistemler gerekebilir.

Ø25×520 mm manyetik çubuk özellikle daha kontrollü malzeme akışlarında ferromanyetik partikül kontrolü için değerlendirilmelidir.

Paketleme Öncesi Son Kontrol İçin Kullanılabilir mi?

Evet.

Pelet üretim hattında nihai ürün paketlemeye gönderilmeden önce uygun bir geçiş noktasında manyetik kontrol uygulanabilir.

Örnek:

Pelet Üretimi → Soğutma → Eleme → Manyetik Kontrol → Paketleme

Ancak granül veya pelet formundaki son ürünün akış karakteristiği, montaj şekli belirlenirken ayrıca değerlendirilmelidir.

10.000 Gauss Çubuk Metal Dedektörü Yerine Geçer mi?

Hayır.

Manyetik çubuk ve metal dedektörü farklı çalışma prensiplerine sahiptir.

Manyetik Çubuk

Ferromanyetik metal parçasını manyetik yüzeyde fiziksel olarak tutmaya yardımcı olur.

Metal Dedektörü

Metal varlığını algılamak için elektronik bir sistem kullanır.

Uygulamaya göre iki sistem aynı üretim hattında farklı kontrol aşamalarında birlikte kullanılabilir.

Tambur Mıknatıs Yerine Kullanılır mı?

Manyetik tambur daha yüksek hacimli sürekli ürün akışlarının otomatik olarak ayrılması için farklı bir ekipmandır.

Ø25×520 mm manyetik çubuk ise;

• lokal kontrol,
• şut içi uygulama,
• bunker çıkışı,
• ikincil manyetik kontrol,
• özel makine entegrasyonu

gibi uygulamalarda daha uygun olabilir.

Bu nedenle her iki sistem aynı görevi yapan ürünler olarak değerlendirilmemelidir.

Manyetik Çubuğun Temizliği Neden Önemlidir?

Metal parçaları manyetik yüzeyde biriktikçe çubuğun yüzeyi kısmen kapanabilir.

Yüzeyde fazla miktarda metal birikmesi yeni gelen parçaların doğrudan manyetik yüzeye ulaşmasını zorlaştırabilir.

Bu nedenle üretim prosesinde çubuk düzenli olarak kontrol edilmeli ve metal birikimi uygulamanın gerektirdiği periyotlarda uzaklaştırılmalıdır.

Temizlik Sıklığı Nasıl Belirlenir?

Her tesiste aynı temizlik periyodu kullanılamaz.

Temizlik sıklığı;

• hammaddedeki metal miktarına,
• üretim kapasitesine,
• çalışma süresine,
• çubuk sayısına,
• ürün akışına

göre belirlenmelidir.

Yeni bir uygulamada ilk dönemlerde daha sık kontrol yapılarak gerçek metal yükü gözlemlenebilir ve buna göre uygun bakım periyodu oluşturulabilir.

Ahşap Geri Dönüşüm Hatlarında Kullanılabilir mi?

Evet, ferromanyetik metal kontrolü gereken uygun ahşap geri dönüşüm proseslerinde de değerlendirilebilir.

Özellikle geri kazanılmış ahşap içerisinde;

• çivi,
• vida,
• tel,
• metal kırıntısı

bulunma ihtimali daha yüksek olabilir.

Ancak iri metal parçalarının bulunduğu ilk ayırma aşamalarında farklı tipte manyetik separatörlerin kullanılması gerekebilir.

MDF ve Sunta Talaşlarında Kullanılabilir mi?

Uygulama koşullarının uygun olması halinde odun esaslı kuru partikül akışlarında da manyetik kontrol amacıyla değerlendirilebilir.

Ancak ürünün bu sayfadaki temel kullanım hikâyesi ahşap pelet üretim hattı ve pelet presi öncesi ferromanyetik metal kontrolüdür.

N38 Neodyum Nedir?

N38, üründe kullanılan neodyum mıknatısın sınıfını ifade eder.

Neodyum (NdFeB) kalıcı mıknatıslar yüksek manyetik enerji yoğunlukları nedeniyle kompakt manyetik ayırma sistemlerinde yaygın olarak kullanılabilir.

Bu üründe belirtilen manyetik sistem:

N38 Neodyum – 10.000 Gauss

şeklindedir.

N38 sınıfı ile 10.000 Gauss değeri birbirinden farklı teknik kavramlardır; N38 mıknatıs sınıfını, Gauss ise manyetik alan değerini ifade eder.

Elektrik Enerjisi Gerektirir mi?

Hayır.

Bu ürün bir kalıcı neodyum manyetik çubuktur.

Manyetik alan oluşturmak için elektromıknatıslarda olduğu gibi sürekli elektrik beslemesine ihtiyaç duymaz.

Bu özellik, pasif manyetik ayırma noktalarının oluşturulmasında kullanım kolaylığı sağlar.

Ahşap Pelet Hattı İçin Doğru Manyetik Sistem Nasıl Seçilir?

Doğru sistemin belirlenebilmesi için yalnızca Gauss değerine bakılmamalıdır.

Aşağıdaki proses bilgileri birlikte değerlendirilmelidir:

• Ürün geçiş genişliği
• Saatlik üretim kapasitesi
• Talaş veya partikül büyüklüğü
• Ürün akış şekli
• Metal kirlilik türü
• Metal parçalarının yaklaşık boyutu
• Montaj noktası
• Kullanılacak manyetik çubuk sayısı

Bu bilgiler doğrultusunda tek çubuk veya birden fazla çubuktan oluşan özel bir manyetik sistem planlanabilir.

Magneteksan Ahşap Pelet Hatlarına Özel Manyetik Çözümler

Ahşap pelet tesislerinin ürün kapasitesi, şut ölçüleri ve üretim ekipmanları birbirinden farklıdır.

Ø25×520 mm N38 10.000 Gauss neodyum manyetik çubuk, iki tarafındaki M10 dişi bağlantı sayesinde uygun özel konstrüksiyonlara entegre edilerek talaş ve öğütülmüş ahşap içerisindeki ferromanyetik metal parçalarının kontrolüne yardımcı olabilir.

Uygulamaya göre birden fazla manyetik çubuk kullanılarak özel genişlikte manyetik grid veya kontrol sistemi oluşturulabilir.
