Maden Sektörü İçin Konveyör Bant Üzeri Yağ Soğutmalı Elektromıknatıs Sistemleri

Maden Üretim Tesisleri İçin Otomatik Temizlemeli Bantlı Yağ Soğutmalı Elektromıknatıs İmalatı

Maden üretim tesislerinde kırma, eleme ve taşıma hatlarında karşılaşılan en kritik sorunlardan biri, cevher ile birlikte konveyör bantlara karışan metal parçalar, hurda demirler ve ferromanyetik yabancı maddelerdir. Bu metal kirlilikleri; bantlarda aşınma, kırıcı ve eleklerde hasar, plansız duruşlar ve ciddi iş güvenliği risklerine yol açabilir. Bu nedenle maden konveyör hatlarında kullanılan otomatik temizlemeli bantlı elektromıknatıs sistemleri, metal ayırma işlemini kesintisiz, güvenli ve verimli hale getirir.

Magneteksan tarafından imal edilen otomatik temizlemeli, bantlı, yağ soğutmalı elektromıknatıs sistemleri, maden tesislerinin ağır hizmet koşulları ve 24 saat kesintisiz çalışma gereksinimleri dikkate alınarak tasarlanmaktadır. Sistem; RCDF tip elektromanyetik plaka mıknatıs, otomatik boşaltma bandı, 4 zincir askı sistemi, redresörlü yağ soğutmalı trafo ve kontrol panosu ile birlikte tam set olarak sunulmaktadır.

RCDF Tip Otomatik Temizlemeli Elektromıknatıs Nedir?

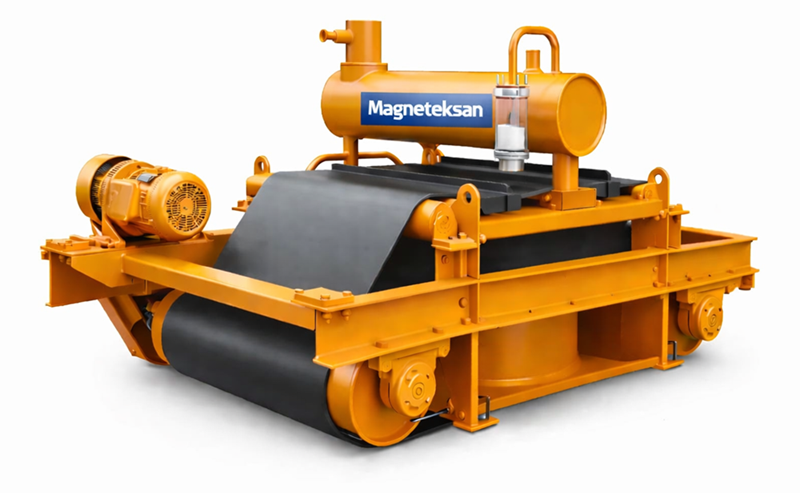

RCDF tip otomatik temizlemeli elektromıknatıslar, konveyör bant üstüne askılı olarak monte edilen, yağ soğutmalı ve yüksek güçlü elektromanyetik metal ayırıcı sistemlerdir. Bu sistemlerde elektromıknatıs tarafından yakalanan metal parçalar, üzerinde bulunan otomatik boşaltma bandı sayesinde operatör müdahalesine gerek kalmadan sürekli olarak sistemden uzaklaştırılır.

Bu yapı; altın madeni, bakır madeni, kurşun madeni, demir madeni ve diğer maden işletmelerinde sürekli metal ayırma gerektiren uygulamalar için idealdir. Magneteksan tarafından üretilen RCDF tip sistemler, standart ölçülerle sınırlı olmayıp; bant genişliği, bant hızı, malzeme yüksekliği ve saha koşullarına göre özel tasarım olarak imal edilmektedir.

Otomatik Temizlemeli Bantlı Elektromıknatısın Çalışma Prensibi

Enerji verildiğinde elektromanyetik plaka mıknatıs güçlü bir manyetik alan oluşturarak maden konveyör bandı üzerindeki ferromanyetik metalleri yakalar. Yakalanan metal parçalar, elektromıknatısın üzerinde yer alan otomatik boşaltma bandı yardımıyla manyetik alanın etkisinden uzak bir noktaya taşınarak sistem dışına atılır.

Bu otomatik temizleme mekanizması sayesinde:

• Manuel temizlik ihtiyacı ortadan kalkar

• Üretim hattı durdurulmadan metal ayırma işlemi devam eder

• Sürekli ve stabil bir ayırma performansı sağlanır

Yağ soğutmalı bobin yapısı, uzun süreli çalışmalarda oluşan ısıyı dengeli biçimde dağıtarak aşırı ısınmayı önler. Böylece manyetik alan gücü sabit kalır, performans düşüşü yaşanmaz ve elektromıknatısın servis ömrü uzar.

Yüksek Güç ve Sürekli Metal Ayırma Performansı

17 kW güç kapasitesine sahip otomatik temizlemeli bantlı elektromıknatıs, mıknatıs yüzeyinden 60 cm mesafeye kadar etkili çekim sağlayarak maden bandı üzerinde ilerleyen iri ve ağır metal parçaların güvenle yakalanmasına imkân tanır.
1100 × 1100 × 500 mm ölçülerindeki elektromanyetik plaka, bant genişliği boyunca homojen bir manyetik alan oluşturarak metal kaçak riskini minimum seviyeye indirir.

Ø30 × 4 – SL-P-A bobin yapısı, yüksek manyetik alan yoğunluğu ve dengeli alan dağılımı sayesinde düzensiz şekilli metal parçaların dahi etkin şekilde tutulmasını sağlar.

Zincir Askılı, Redresörlü ve Kontrol Panolu Tam Sistem

Sistem, 4 zincir askı yapısı sayesinde konveyör üstü konstrüksiyonlara dengeli ve güvenli biçimde monte edilir. Zincir askı tasarımı, titreşim ve salınımları minimize ederek stabil çalışma sağlar.

Elektromıknatıs, redresörlü yağ soğutmalı trafo ile beslenir. Redresör ünitesi, AC enerjiyi DC enerjiye çevirerek elektromıknatısın kararlı ve güvenli çalışmasını sağlar. Kontrol panosu, elektromıknatıs ve boşaltma bandının açma–kapama, emniyet ve çalışma kontrollerini operatör dostu şekilde yönetir. Sistem, maden konveyör hatları ve otomasyon altyapıları ile tam uyumludur.

Maden Tesisleri İçin Sağladığı Avantajlar

Otomatik temizlemeli bantlı RCDF tip elektromıknatıs sistemleri, maden üretim hatlarında metal kaynaklı ekipman arızalarını önler, bakım maliyetlerini düşürür ve üretim sürekliliğini artırır. Manuel temizlik ihtiyacını ortadan kaldırarak insan hatasını minimize eder ve tesis genelinde iş güvenliğini yükseltir. Sürekli ayırma özelliği sayesinde yüksek kapasiteli maden hatlarında maksimum verim sağlar.

Teknik Özellikler

Ürün tipi otomatik temizlemeli bantlı, yağ soğutmalı elektromanyetik plaka mıknatıstır. Boyutları 1100 × 1100 × 500 mm’dir. Bobin yapısı Ø30 × 4 – SL-P-A’dır. Soğutma sistemi yağ soğutmalıdır. Güç tüketimi 17 kW’tır. Maksimum çekim mesafesi 60 cm’dir. Sürekli ve ağır hizmet tipi çalışmaya uygundur. Sistem; otomatik boşaltma bandı, 4 zincir askı, redresörlü yağ soğutmalı trafo ve kontrol panosu ile birlikte tam set olarak sunulmaktadır.

Kullanım Alanları

Altın, bakır, kurşun, demir ve benzeri maden işletmelerinde konveyör bant hatları başta olmak üzere; kırma-eleme tesisleri, cevher zenginleştirme tesisleri, metal ayırma sistemleri, ağır sanayi uygulamaları, liman ve yükleme sahaları ile yüksek kapasiteli otomatik taşıma hatlarında kullanılmaktadır.

Magneteksan Otomatik Temizlemeli Elektromıknatıs Çözümleri

Magneteksan, maden sektörünün saha şartlarına ve proses ihtiyaçlarına uygun olarak otomatik temizlemeli bantlı RCDF tip elektromıknatıs sistemlerinin tasarım ve imalatını gerçekleştirmektedir. Farklı bant genişlikleri, bant hızları ve malzeme yüksekliklerine sahip özel konveyör hatları için özel üretim yapılmaktadır.

Magneteksan tarafından üretilen elektromıknatıs sistemleri, Türkiye’nin yanı sıra Avrupa ve Afrika başta olmak üzere birçok ülkeye ihraç edilmektedir. Yerli mühendislik, özel tasarım kabiliyeti ve anahtar teslim sistem yaklaşımı sayesinde uzun ömürlü, stabil ve güvenli metal ayırma çözümleri sunulmaktadır.
